PREMIUM REVIEW
AMTのリモートコントロールを実施検証する
1台は支給されたマザーボードとCPUを使ったvProなパソコン、今後こちらを管理対象PCと呼称します。
管理対象PCの構成
OS: Windows 8 Pro 64bit
CPU: Intel Core i7-3770
マザーボード: Intel BOXDQ77MK
メモリー: CFD W3U1600HQ-8G 16GB
SSD: Intel SSD 330 SSDSC2CT120A3K5
電源: HuntKey 絢風 AYAKAZE300
もう1台は私がメインで使っているパソコンです。こちらに管理用のソフトウェアをインストールして管理対象PCを管理します。今後こちらを管理用PCと呼称します。
管理用PCの構成
OS: Windows 7 Home Premium SP1 64bit
CPU: Intel Core i7-3770K
マザーボード: ASUSTeK P8Z68-V
メモリー: Kingston KVR1333D3N9/4G x2 8GB
ビデオカード: 玄人志向 GF-GTX560TI-E1GHW
HDD: HGST HDS723020BLA642 2TB
電源: Scythe 剛力3 700W(GOURIKI3-700A)
管理対象PCのマネジメント・エンジン BIOS 拡張(MEBx)の設定を行います。

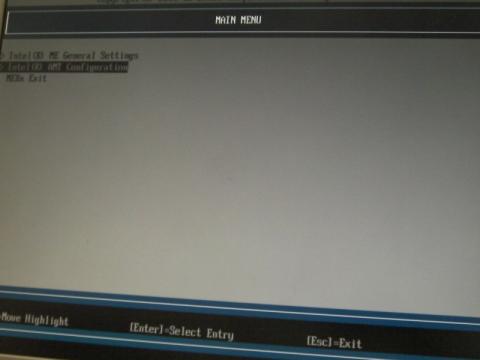

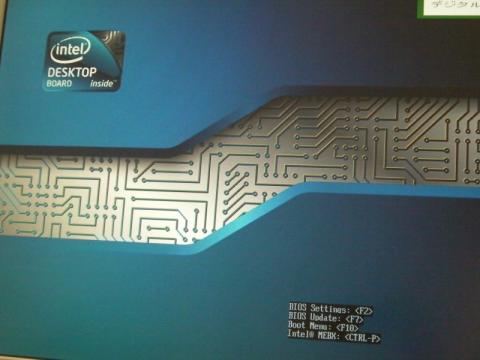

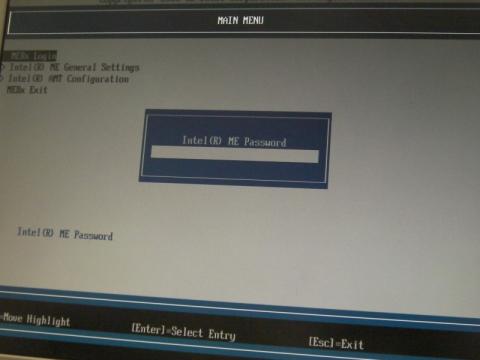

管理対象PCの電源を入れてCTRL+PでMEBxを開きます。
パスワードの設定を行ってログインすると他が選択できるようになります。
ME General Settings
>Change ME Password パスワードを変更
>Local FW Update ファームウェアのアップデート
>Power Control 電力設定
AMT Configuration
>Manageability Feature Selection (Enabled)
>SOL/IDER/KVM
>>Username and Password (Enabled) リモートでユーザーとパスワードの設定
>>SOL (Enabled) Serial Over LAN
>>IDER (Enabled) IDEリダイレクト
>>KVM Feature Selection (Enabled) Keyboard Video Mouse(VNC)
>>Legacy Redirection Mode (Disabled)
>User Consent
>>User Opt-in (KVM) リモート接続にローカルユーザーの同意が必要か
>>Opt-in Configurable from Remote IT (Enabled) リモートからUser Opt-inの変更
>Password Policy (Anytime)
>Network Setup ネットワークの設定
>>ME Network Name Settings ネットワークネームの設定
>>TCP/IP Settings DHCPを使わずに設定する場合はここで行う
>>>Wired LAN IPV4 Configuration
>>>>DHCP Mode (Enabled) Disableにすると設定項目がでます
>Unconfigure Network Access (Full Unprovision)
>Remote Setup And Configuration
>>Current Provision Mode
>>Provisioning Record
管理対象PCの設定はこれで終わりです。次は管理用PCでの設定に移ります。
リモートコントロールに使用するソフトウェアを管理用PCにインストールします。今回はManageability Developer Tool Kitに含まれているManageability Commander Toolを使用します。
Open Manageability Developer Tool Kit Intel® Developer Zone
ダウンロードしてインストールします。インストールが終わったらManageability Commander Toolを起動します。

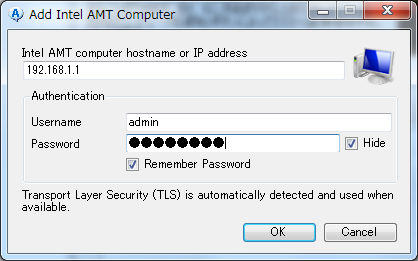

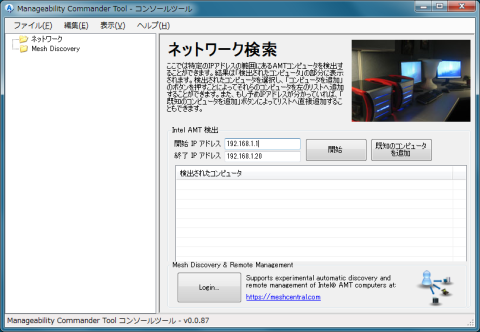

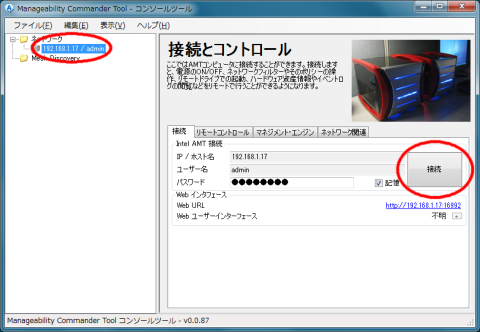

まずはコンピュータを追加します。開始 IP アドレスと終了 IP アドレスを入力して「開始」を押して検出されたコンピュータを追加する方法と「既知のコンピュータを追加」を押して追加する方法があります。今回は1台なので「既知のコンピュータを追加」で行います。

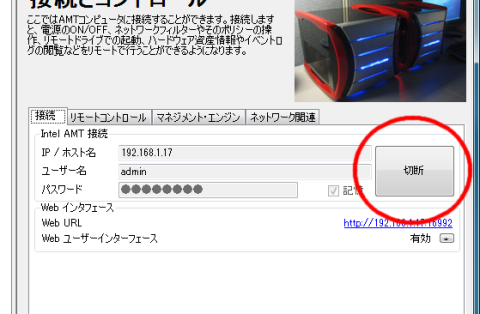

接続に成功するとボタンが切断になります。

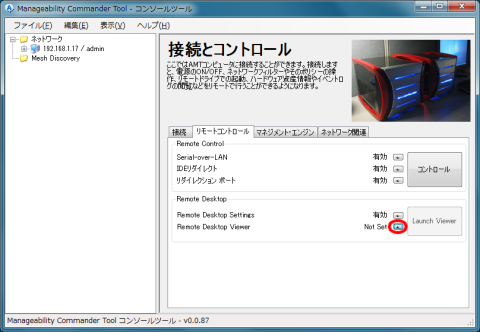

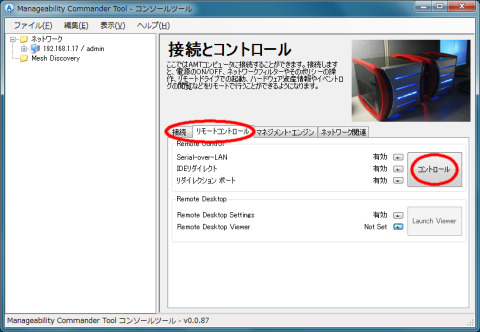

次はManageability Commander Toolのリモートコントロールとリモートデスクトップを使ってみます。タブを「接続」から「リモートコントロール」にして「コントロール」を押します。

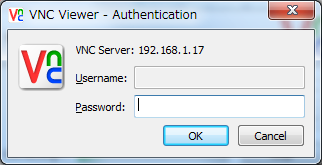

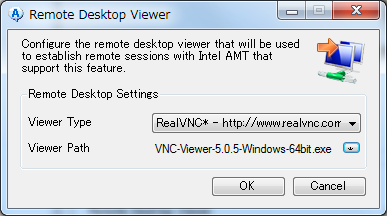

今回はReal VNCのVNC Viewerを使います。
RealVNC

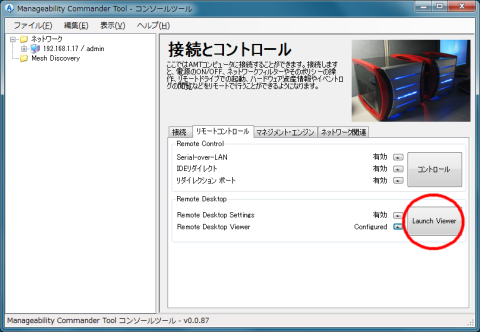

ダウンロードしたら「Not Set」を押します

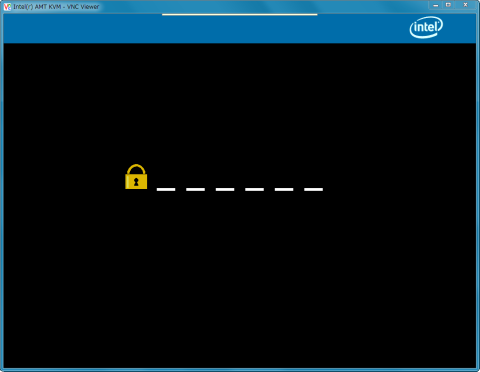

管理用PC

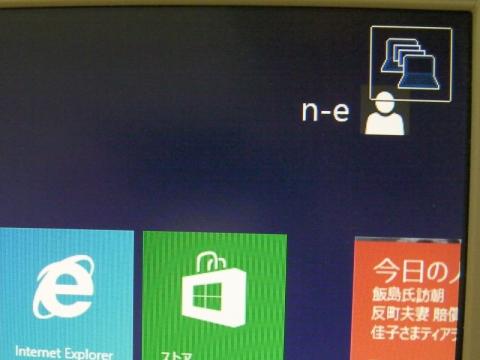

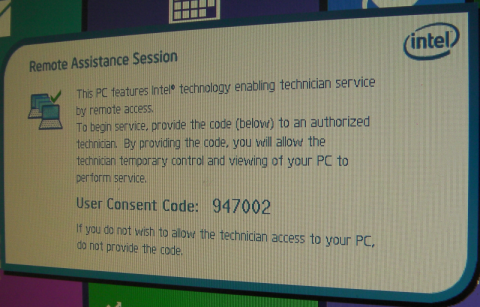

管理対象PC

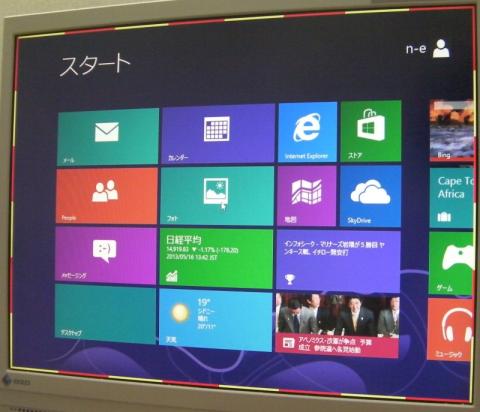

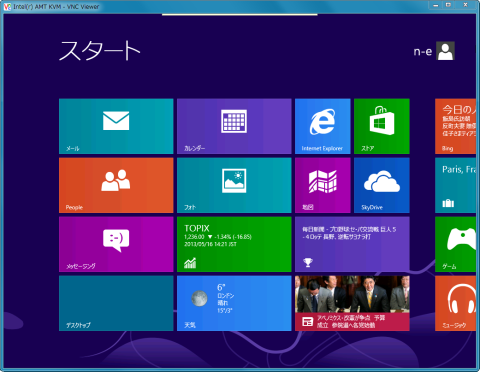

リモートデスクトップが行えました。
リモートデスクトップで再起動してそのままBIOSに行くところをアマレココで録画しました。
※アマレココは「マウスを録画」以外の設定は初期設定です。録画した動画(1280x720)をWindows Live ムービーメーカーで圧縮してYouTubeにアップロードしました。
設定が一通り終わっていろいろな事ができるようになりました。次はIDEリダイレクトしたフロッピーと光学ディスクでブートを行います。今回はmemtest86のフロッピーディスクイメージでmemtest86の起動。UbuntuのISOイメージでUbuntuのインストールを行います。
PassMark MemTest86 - Memory Diagnostic Tool
memtest86-floppy.img
Homepage Ubuntu Japanese Team
ubuntu-ja-12.10-desktop-i386.iso
上記のページでダウンロードした2つのファイルを使って実施検証を行います。

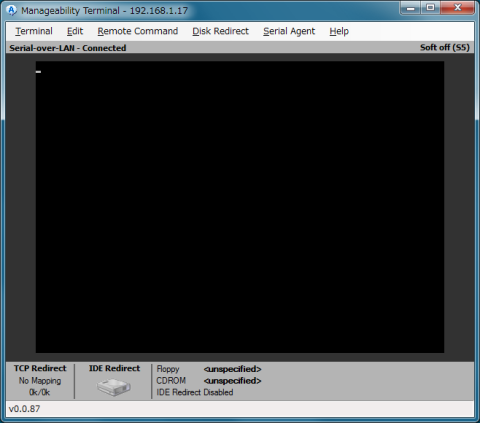

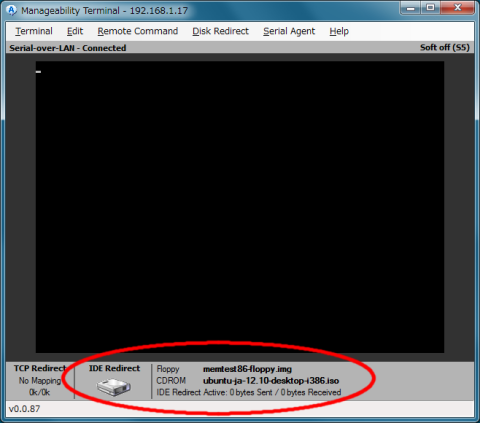

まずはManageability Terminalのメニューで「Disk Redirect > Change Target Floppy > Redirect Image File」でダウンロードした「memtest86-floppy.img」を開いて、memtest86のフロッピーディスクイメージを指定します。さらに「Disk Redirect > Change Target CDROM > Redirect Image File」でダウンロードした「ubuntu-ja-12.10-desktop-i386.iso」を開いて、ubuntuのISOイメージを指定します。指定が終わったら「Disk Redirect > Redirect Active」でRedirectを有効化します。これで準備は完了です。
メニューの「Remote Command > Remoted Reboot to Redirect Floppy」でMemtest86のブートを行います。
「Remoted Reboot to Redirect Floppy」でリブートしてMemtest86が起動するところをアマレココで録画しました。
※アマレココは「マウスを録画」以外の設定は初期設定です。録画した動画(1280x720)をWindows Live ムービーメーカーで圧縮してYouTubeにアップロードしました。
メニューの「Remote Command > Remoted Reboot to Redirect CD」でUbuntuのブートを行います。※管理対象PCのストレージをIntel SSD 330 SSDSC2CT120A3K5からSEAGATE Barracuda7200.10 ST3320620ASに変更してインストールしました。
「Remoted Reboot to Redirect CD」でリブートしてUbuntuのインストールを行い、Ubuntuが起動するところをアマレココで録画しました。
※アマレココは「マウスを録画」以外の設定は初期設定です。録画した動画(1280x720)は50分近くあるのでCorel VideoStudio Pro X4で操作を行っていないところ、変化がないところを早送りで短縮させて約6分に編集してYouTubeにアップロードしました。
