検証環境

Vproパソコン

マザーボード　　　　Intel Desk Top Boards DQ77 MK

BIOS           　　　　 MKQ7710H.86A.0058

CPU             　　　　 Intel i7-3770

OS               　　　　 Windows 8 Pro 64bit

リモート管理用パソコン

タブレットPC使い、Vproパソコンを管理してみます。

AMT設定編

概要

1. マザーボードのファームウェアでAMTの基本設定を行なう

2. 管理に利用するPCに管理ソフトウェアをインストールする

VProパソコンをリモート管理するためには、まず、リモート管理される側の設定が必要になるようです。

又、リモート管理機能であるIntel AMTは、PCとは別に独立して動作するファームウェアですので、Management Engineを併用することで、リモートからの電源オンやオフに対応出来るようです。

その為、Management Engineの設定と、その上で動作するIntel AMTの設定を事前に行っておく必要があるそうです。

次にリモート管理する、パソコンに管理ソフトウェアをインストールし、管理設定すると完了です。

リモート管理される側の設定

「インテル® アクティブ・マネジメント・テクノロジー」（AMT）の設定ですが、

日本語での説明が、あまりなく困惑していたところ、こちらの動画、見つけました。

別のPCで再生しながら、本機の設定するのに、便利そうです。

インテル® アクティブ・マネジメント・テクノロジーの導入ガイド

動画の手順通り、 マザーボードのファームウェアでAMTの基本設定を行っていきます。

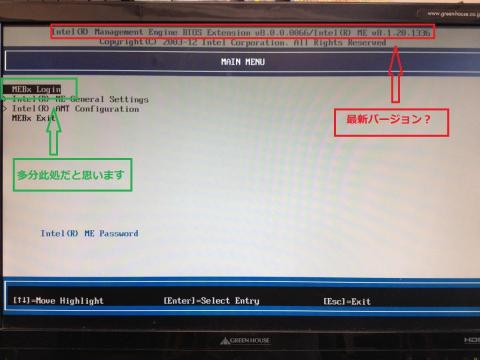

1.DQ77MK+i7-3770で構成したマシン（リモート管理対象マシン）を起動させ、POST画面でCtrl+Pを押すと、(Intel Management Engine BIOS Extention)の表示画面になりましたが、ここで問題が発生しました。

何と、Intel Management Engine BIOS Extentionが最新バージョン？の為

動画と、全く違いました。(^_^;)

仕方がないので試行錯誤しながら、設定してみました。

2. 多分ログインの所選択すれば、OKかなと思いENTERしてみましたところ、

初期パスワードの入力指示が有りましたので、「admin」といれてみました。

成功したか不明ですが、再度パスワードの入力指示がありましたので、

今度は、任意の新しいパスワードいれてみました。

ここで注意することは、下記の通りです。

1.英小文字と英大文字を少なくとも1個以上使う事・

2.数字を1個以上使う事

3.!, @, #, $, %, ^, &, *などの記号を1個以上使う事

4.トータルで、8文字以上使う事

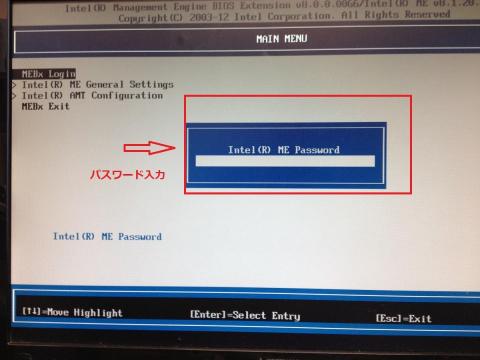

初期パスワードの入力

ここで、初期パスワードの入力が、成功しても画面の変化は無いですが、任意のパスワード入力します。

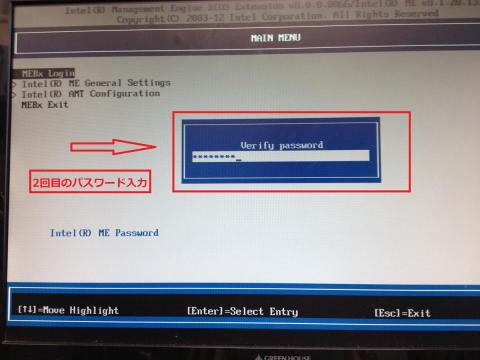

もう一度、パスワードの入力指示がありますので、先程入れた任意のパスワード入力します。

ログインが完了すると、MEBxのところが消えて設定項目が、選択できるようになります。

それでは、設定していきます。

Intel Management Engineの項目はデフォルト設定で変更しませんでした。

デフォルト設定では、こんな感じです。

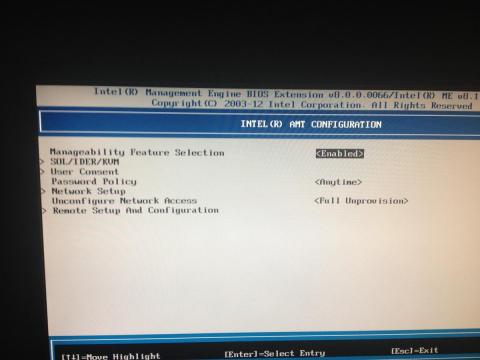

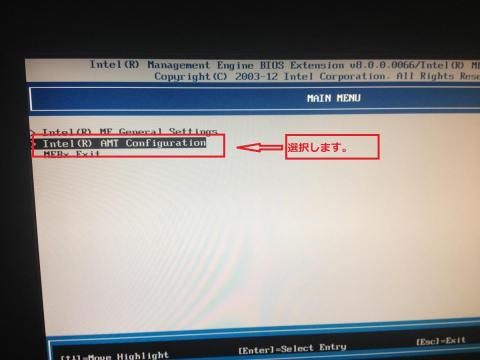

続きまして、Intel Active Management Technology AMTの設定です。

設定項目は、沢山ありますが、

この中の、　Network Setupだけ入力してみました。

Host　NameにOSで管理されている、「PC　Name」を入力し、

その下の所は、「admin」と入力しました。それ以外はデフォルト設定です。

IPV4を設定します。

ここで、こちらのサイトを参考にして確認した、

http://www.akakagemaru.info/port/windows7.html

IPアドレス、SMアドレス、DGアドレス、P　DNSアドレス、A　DNSアドレスを入力します。

一応設定は終わりましたので、MEBx Exit選択し、「Y」で保存して終了です。

私の環境では、大体この位の設定でいけましたが、環境によっては、さらに設定が

必要になるかもしれません。

次は、管理する側のPC設定になりますが、その前に

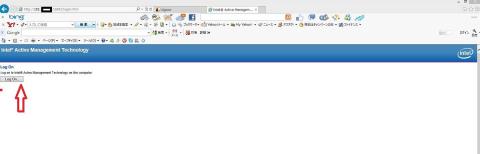

管理するPCのブラウザにて、http://設定したAMTのIPアドレス:16992/

を開きます。（IEでもFFでもOK）。

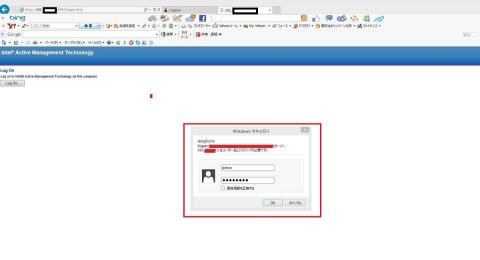

ログイン画面が表示されたら、ID:admin/pass:MBxパスワードでログインできれば、

ここまでの設定は、OKです。

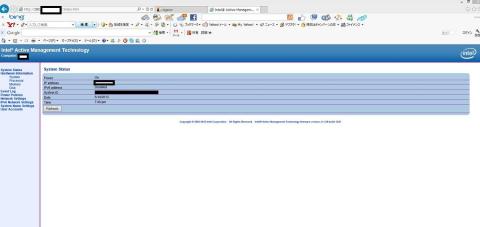

電源管理と、システム全般が確認できます。

http://設定したAMTのIPアドレス:16992/にアクセス

ID:admin/pass:MBxパスワードでログイン

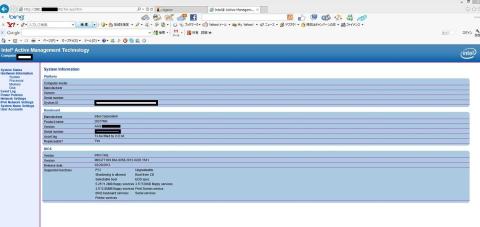

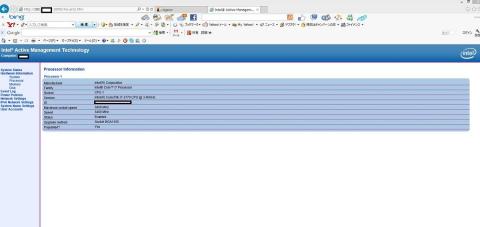

システム表示

マザーボード

CPU

メモリ

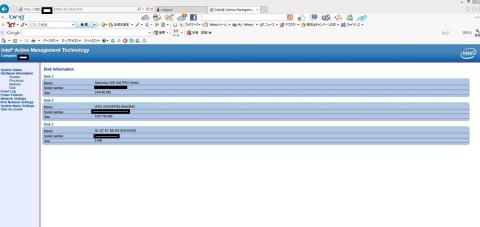

ドライブ

セキュリティ的にも安心で、

LAN経由で、これだけの情報がみれるだけでも、感動しました。

管理するタブレットPCの設定

上記に記載したように、Webブラウザで設定したIPにアクセスすれば、どの端末からでも基本操作ができますが、出来るのは主に「ステータスの表示」「起動中OSの情報」「電源ボタン操作」くらいなものです。

そこで、さらに細かな操作を行いたいので、無料のツールをダウンロドして、使います。

Manageability Developer Tool Kit

ダウンロード先

https://downloadcenter.intel.com/Detail_Desc.aspx?lang=jpn&changeLang=true&DwnldID=21086

インストールが完了したらセットアップをしますが、Tool Kit内の、

Manageability Commander Toolを起動し、まずはコンピュータをさがします。

Start を選択します。

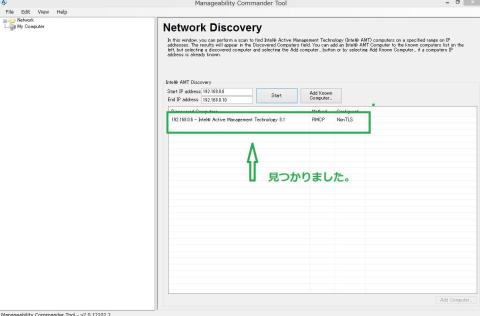

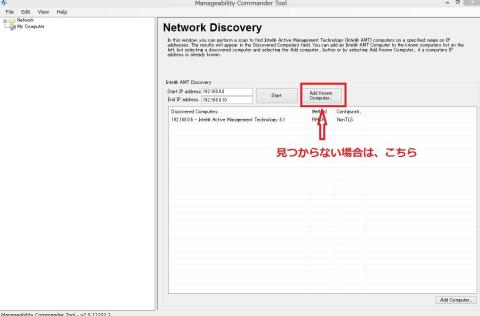

 見つかるとこんな感じで表示されるので Add Computer… します。

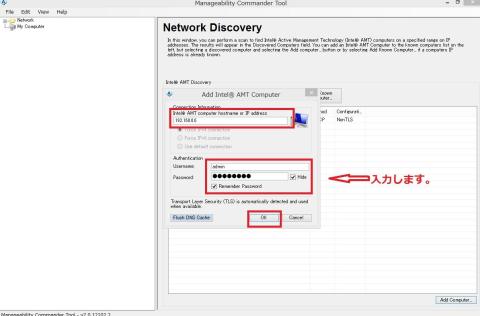

 駄目だったら自分で選択するために、Add Known Computer… を選択します。

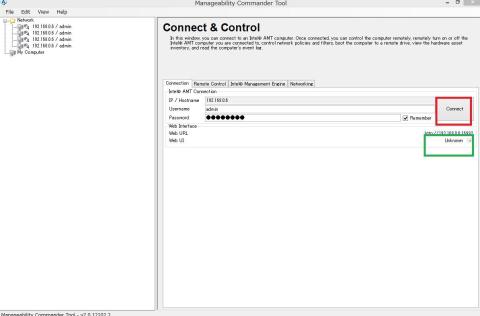

 該当のＰＣに接続します。左のリストから対象ＰＣを選択して、Username：admin / Password：BIOSで設定した INTEL ME パスワード を入力してConnect ボタンを選択します。

つながるとConnect ボタンが Disconnect ボタンになり、Web UI が Enabled になることを確認します。

それでは、AMTの機能BIOS管理してみます。

まずRemote Control を選択し次にTake Controlを選択しTerminal Toolを起動し

リモートコントロールで、BIOS画面出していきます。

再起動され、BIOS画面に入る前に、管理者パスワード設定しているので入力します。

（管理者パスワード入力しないと、BIOS画面に入れないので、セキュリティも完璧です。）

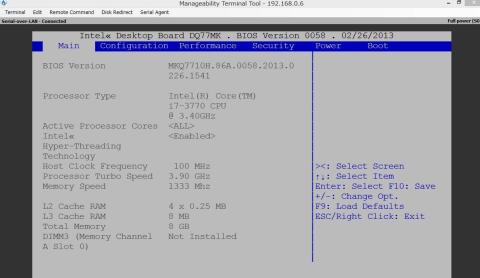

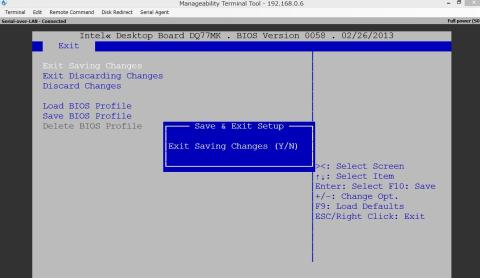

BIOS画面が表示されました。

本機と同じように、変更が可能でこれは便利です。

保存して終了すると、OSが、起動しました。

 タブレットPCから、これだけのことが、できるのは本当に魅力でした。

以上でも十分ですが、さらなる管理を行いたく、VNC® Viewer  (無料、有料：試用あり） をダウンロードし導入してみました。

ダウンロード先

http://www.realvnc.com/products/viewerplus/index.html

尚、こちらの設定等は、チームメンバーのhideさんが、詳しくレビューされているので、

参照お願いします。

上記の、Manageability Commander Toolで、Web UI が Enabled になることを確認出来たら、VNC® Viewer起動してログインします。

ログイン出来たら、Manageability Commander Toolに戻り、KVM Viewer Standard Portを選択すると、

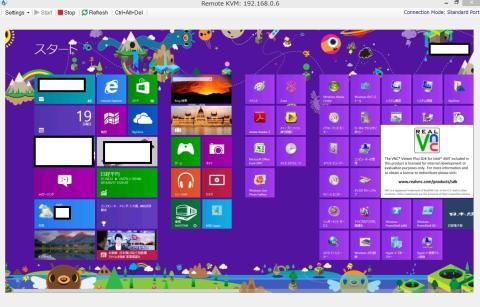

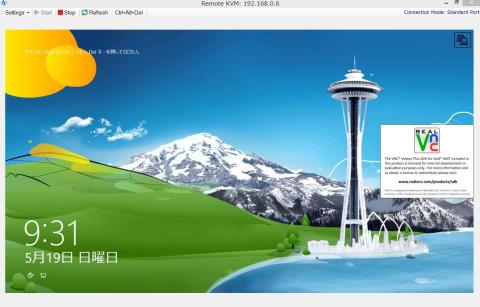

別画面で、Remote KVMが開き、管理されるPCの画面が表示されます。

管理するタブレットPCのマウス、キーボード使いOSを、通常起動させることが、出来ます。

一寸動作が、もっさりしていますが、タブレットPCで仕事場用PCが、コントロールできています。

システムのところ見てみましたが、間違いなく仕事場用PCでした。

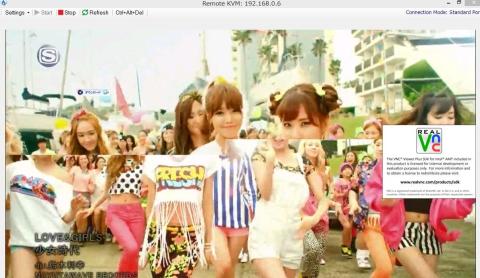

ここで、zigsowとYou Tubeみてみました。

動画は再生されるのですが、コマ送りになってしまいまし、

又、音声も出ませんでしたが、これだけでも十分です。

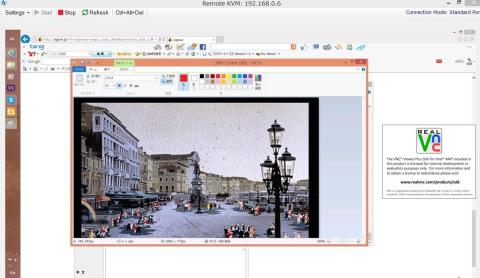

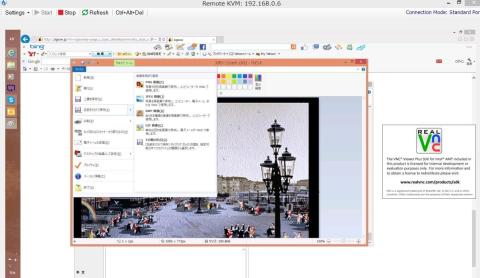

ここで、仕事場用PC内の、画像編集してみました。

仕事場用PCは、休みの時や夜間には弄ることが出来ませんが、AMT を

利用することにより、何時でも何処でも、覗くことや管理できます。

仕事場用PCは有線LAN、タブレットPCは、Wi-Fi 接続しています。

ベンチの上で、タブレットPC開いて見ました。

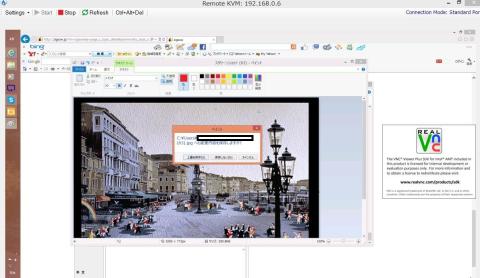

簡単な画像編集が、外出先に持参したタブレットPCから出来ました、これは本当に便利です。

Windows　Phone IS12T からアクセスしてみました。

とうぜんWindows Phone ですので、IEが搭載されていますので、

前記のhttp://168.192.0.6:16992/にアクセスしてみました。

ログイン

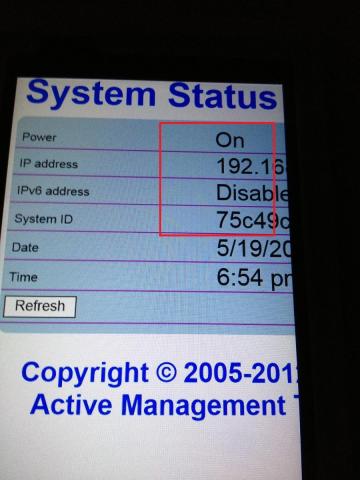

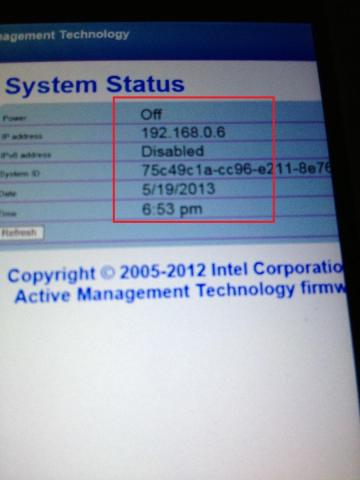

PCの状態

システムは、オフです。

ここで、電源オンのコマンド送ってみます。

電源が、オンになりました。

CPU情報も閲覧できます。

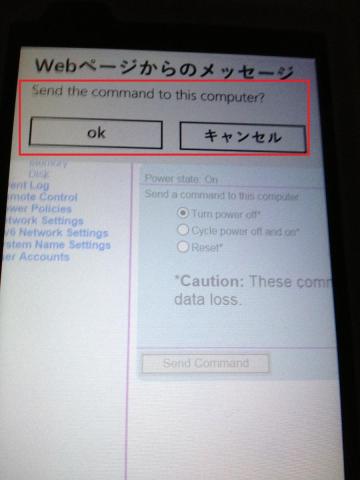

次に電源オフのコマンド送ってみたら、電源オフになりました。

なんと、スマホから、電源のオン/オフとシステム全般が確認できました。

まあ、画面サイズはスマホですので、小さいですがスマホから電源管理ができたことには

感動しました。
