レビューです。
外見
大きさ比較
ケース入りDVD-R、4枚分でした。
Micro-ATXサイズですので、こんな大きさでしょう。
付属品
SATAケーブルｘ4
インストレーションガイド
サポートDVD
I/Oブラケット
DVI‐DSUB変換コネクタ
メーカー仕様
対応ソケット LGA 1155
対応CPU
intel 2nd and 3rd Generation Core i7 / Core i5 / Core i3
(LGA2011 , LGA1366 , LGA1156タイプのCPUは搭載出来ません)
チップセット
intel Q77
メモリスロット x4 (Dual-Channelサポート : DDR3-SDRAM 1600/1333/1066 最大4GB / 64bit-OS使用時のみMAX32GB)
グラフィック出力機能
DisplayPort / DVI-I / DVI-D 各x1
(DualDisplay対応 : CPU内蔵グラフィックス機能を利用)
PCI-Express X16スロット
(PCIe3.0対応)
x1 (PCIe Gen3.0は3rd Generation Core processor を搭載した場合のみ有効になります。)
PCI-Express X4スロット
(PCIe2.0対応)
x1 (エッジフリー)
PCI-Express X1スロット
(PCIe2.0対応)
x1
PCIスロット x1
Mini PCI-E スロット
（PCIe2.0対応)
x1 (フルサイズ : mSATAコネクタ 兼用(SATA2 300) / mSATA SSDドライブが増設されている場合は、 SATA2のグレーコネクタは使用出来なくなります。)
SATA3.0ポート
(intel Q77)
x2 (SATA3 600)
SATA2.0ポート
(intel Q77)
x4 (SATA2 300 / 内 x1はeSATAポート)
サウンド機能 6ch AUDIO
IEEE1394a x2 (リア x1 / フロントピンヘッダ x1)
USB3.0 ポート
(intel Q77)
x4 (リア x2 、フロントピンヘッダ x1 / 対応OSはWindows7以降となり、それ以前のOSではUSB2.0としての動作となります)
LAN機能
x2 (Gigabit LAN)
Form Factor
Micro-ATX
9.6” × 9.6” (24.38 cm × 24.38 cm)
盤面

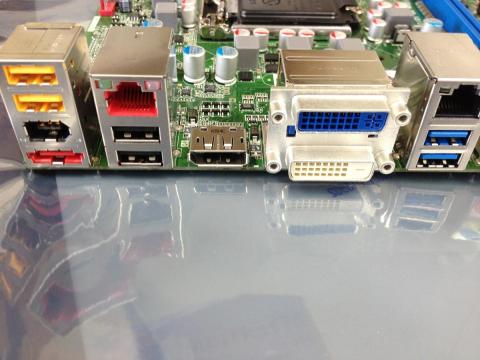

I/Oポート
今まで使っていた、インテル Boxed Desk Top Board DH67BL BOXDH67BLB3から、こちらのマザー+i7-3770に組み直します。
ちなみに、インテル製マザーの最初は、こちらのドクロでした。
Q77チップセットがどゆうものか、楽しみにしていますが、
組み込み完了しましたら、追記して行きますので宜しくお願いします。

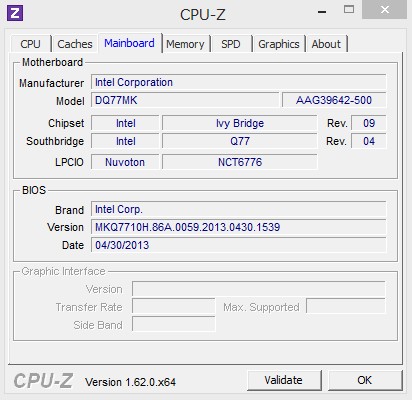

CPU-Z

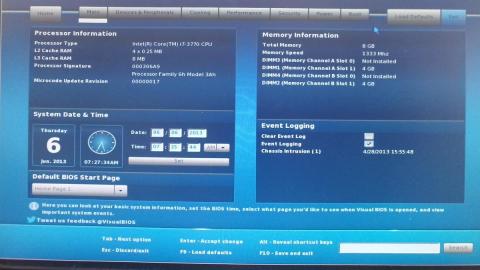

BIOSは、更新しましたので0058になってますが、最新は0059のようです。
変更点は、「Added Visual BIOS support.」とありますので、BIOS画面が、変わるのかな。
今まで、BIOS画面のキャプチャーが出来なかったが、出来るようになっていると良いな。
後ほど、更新してみます。
更新完了しました。
BIOS画面は後ほどアップします。
クラッシックBIOSに切り替えてみました。
hideさん
2013/04/26
私はまだまだ開封したばかりです
ヒロ妨さん
2013/04/26
マザーとCPUの変更だけですので、2時間位で
更新が終りました。
タコシーさん
2013/04/26
しかもＬＡＮ端子２個ついているんですね
ＬＡＮが速くなる？
続きが楽しみです.....
ヒロ妨さん
2013/04/26
すいませんが、続きはVproのレビューが完了したら、まとめるつもりですので、
お待ち下さい。
mkamaさん
2013/04/27
このMBのBIOSにはvt-dの設定項目がありましたか？
ヒロ妨さん
2013/04/29
はい項目、ありました。
だだ、私はHyper-V使うので、関係ないようです。
