使ってみないことにはどうにもならないので、とりあえず使っていきます。

【 必要な物 】

• Intel® Setup and Configuration Software (Intel® SCS)
  Intel® AMT の設定用アプリケーション。大規模システム向けのため、個人にとっては決して使いやすいものではないらしい。が、今回の検証では使用。
  どうやら、「PIT-Configurator」がおすすめらしい。無償版が提供されていて、簡単らしい。この存在を知った時には Intel SCS で設定が完了していた…
  BIOS 上からの設定も可だが、あえてアプリケーションで試してみた。


• vPro™ (Intel® AMT) 対応PC
  当然過ぎて言うまでもないですね。


• Manageability Developer Tool Kit (MDTK)
  Intel® AMT を使うためのツールキット。今回の検証ではこのキットに含まれている「Manageability Commander Tool」を使用。


• MDTK が動作する Windows PC
  これも当然。別 PC がなかったら弄れないですからね。
  今回は


  を使用。vPro™ とは無縁の PC です。



たったこれだけで使えます。

【 操作される側のPCでの設定 (AMT の準備) 】

[ 00 - LANケーブルの接続 ]

DQ77MK のマザーボードのポートを見てみると、「Intel® AMT」と書かれたポートが。

下に Ethernet ポートもあるのですが、こちらにケーブルを差す必要がありそう。

[ 01 - Intel® SCS のダウンロードと解凍 ]

Intel® Setup and Configuration Software (Intel® SCS) をダウンロードして解凍しましょう。

[ 02 - Intel® AMT Configuration Utility の起動 ]

「ACU_Wizard」フォルダ内に含まれています。「ACUWizard.exe」が本体です。

起動する際に注意なのですが、右クリックして「管理者として実行」をクリックして、管理者権限で実行する必要があります。

[ 03 - Intel® AMT Configuration Utility で設定 ]

起動するとこんな感じです。「Configure/Unconfigure this System」を選択します。

Windows 上から設定をしたいので、「Configure via Windows」を選択し次へ。

AMT のパスワードの設定です。条件は

• 8文字以上32文字以内
• 少なくとも数字とアルファベット以外を1つずつ
• 大文字と小文字のアルファベットを含める

という、なかなか高セキュリティなパスワードを要求されます。

乗っ取られたら困るのでしっかりと設定して次へ。

続いて、設定ファイルの暗号化用パスワードの設定。こちらもしっかりパスワードを設定します。

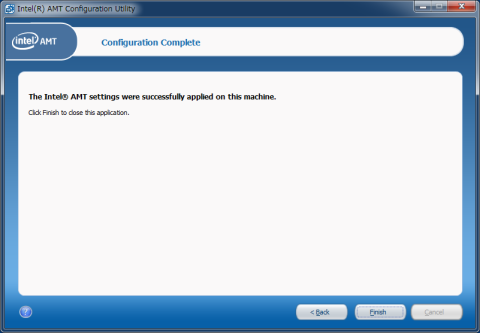

ひとまず設定は終了。

これで終わりでもいいのですが、このPCに接続する際にIPアドレスが定まっていないのは不便なので、ネットワークの設定を行います。

先ほどやったのと同じように、AMTのパスワードを設定したところまで進んでください。

「Network Settings...」をクリックします。

Windows 上で固定IPを設定しているなら「Use the same IP as the host (for static IP only)」がいいのかもしれませんが、今回は明示的に「192.168.3.77/24」に設定。

77 なのは、使用マザーが DQ77MK だからってだけです。奈々様がどうのこうのうんぬんかんぬん…

あとは、先ほどと同様に次へを押すだけの簡単な作業。

たったこれだけで、AMT を使う準備は完了です。

【 AMT を用いて操作する側 (AMT の使用法) 】

[ 01 - Manageability Developer Tool Kit のインストール ]

Manageability Developer Tool Kit (MDTK) をダウンロードして、インストールを行なってください。特に躓くところはないと思います。

[ 02 - Manegeability Commander Tool の初期設定+α ]

インストール時に次へを連打していると色々とインストールされてしまうのですが、実際に使用するのは「Manegeability Commander Tool」です。とりあえず起動してみます。

起動したら、「Add Known Computer...」を選択。

こんなのが出てくるので、先ほど設定したIPアドレスとAMT用のパスワードを入力します。

左のツリーに追加されました。「Connect」をクリックすると早速繋がります。

繋がると、PCの環境が拝めます。

ツリーの項目を選択すれば詳細も見ることができます。

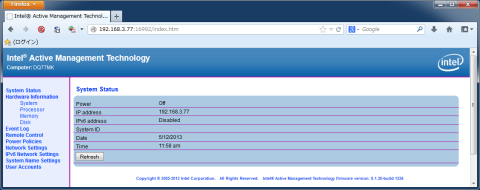

また、ウェブブラウザから見ることも可能です。

[ 03 - BIOS を弄る ]

「Remote Control」タブを選択し、「Redirection Port」を Enabled に変更します。すると、右の「Take Control」がクリックできるようになるので、クリックします。

「Manageability Terminal Tool」とかいう、新しいウィンドウが開きます。

「Remote Command」メニューに色々と出来ることが表示されます。Power Down は電源ボタンを長押しして切ったようになるので、Windows 起動時には使用はオススメしません。

また、右上の「Soft off (S5)」は接続先のPCの状況を示しています。

因みにパワーステートには S0 から S5 まであります。こんな感じに違うようです。(初めてちゃんと調べた)

• S0: 電源ON
  起動状態。
• S1: スリープ
  全てのハードウェアとプロセッサの制御情報を保持している。
• S2: スリープ
  プロセッサの電源をOFF。プロセッサの制御情報やキャッシュの内容は失われる。
• S3: スリープ
  プロセッサとハードウェアの制御情報、キャッシュの内容、チップセットの制御情報は失われる。メモリは維持される。
• S4: ハイバネーション (休止状態)
  全ての内容情報はディスクに書き出され、ほぼ電源OFF状態。
• S5: 電源OFF
  完全な電源OFF。電力不要。

S5 状態からでもしっかりと起動してくれます。

BIOSを弄るために「Remote Reboot to BIOS Setup」をクリックします。

するとこんな窓が出てくるので、「Request」。

起動を要求されるので、「Power Up」。

コードを入れろとのこと。

操作されるPCを見に行ってみると、

しっかり出ていました。覚えて操作側PCに戻りましょう。アクセスするたびにコードは変わります。

Windows 上でも表示されます。(わかっていたことですが)ハードウェアベースで動いているようで、スクリーンショットは取れませんでした。

入力が済んだら「Submit」して、「Close」。

そうして、暫くすると…

出て来ました＼(^o^)／

BIOS を好き勝手弄れちゃいます♪

[ 04 - Windows を弄る ]

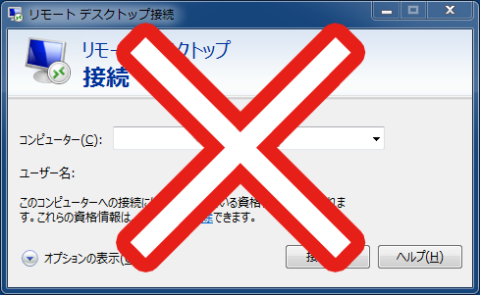

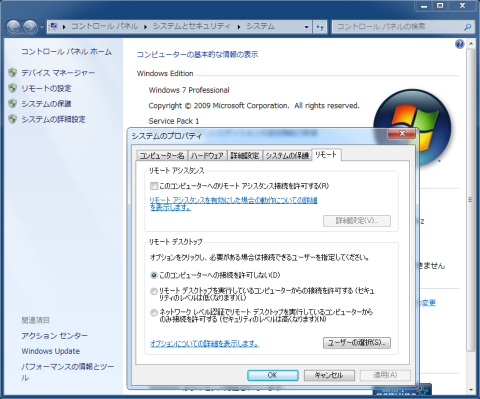

PCも起動できるので、『Windows の機能である「リモートデスクトップ」を使えばいいじゃん！』ってなるかもしれませんが、操作対象のPCのリモートデスクトップ機能はサービスから停止してあります(笑)

別の手段で弄ることになりますが、実は先程まで使っていたツールに含まれています。しかも簡単です。

ちょっと戻って来ました(画像の使い回し)。KVM の「Remote KVM Settings」のDisable横の▼をクリックします。

KVM State を 「Enabled - Both Ports」にし、適当にパスワードを入力してOK。

完了したら、「KVM Viewer Standard Port」をクリックしてみます。何の変哲もないウィンドウが現れます。

先ほど、BIOSを弄った「Manageability Terminal Tool」でPC電源をONしてみると…

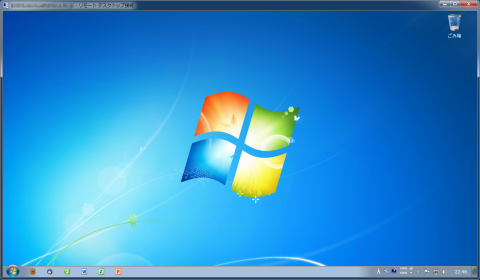

Windows が立ち上がりました！

Aero もしっかり効いたまま。

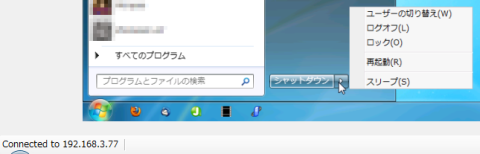

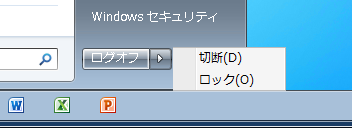

もちろんシャットダウン・再起動可能です！

もし、下のように鍵マークが出た時には、6桁の「ユーザー同意コード」を入力して Enter を叩けば繋がります。

[ 05 - CD/DVD から起動する ]

使いたいディスクを光学ドライブに挿入 or イメージを用意ます。

今回は Windows 7 のインストールディスクです。Norton Ghost 15 のディスクは何故か動かなかった…

「Manageability Terminal Tool」のメニューから、リダイレクトしたいドライブを選択します。今回はRドライブ。

 ディスクのリダイレクトを有効化します。

再起動してディスクからブートします。

普通にPCにディスクを入れたように起動します。

おなじみ(？)の画面が現れました♪

流石に再インストールはしたくないので、ここで終わりにしてしまいましたが、インストール終了まで進められそうです。

唯一の難点としては、Windows 上ではドライブの中身を使用することができないことでしょうか。

これは Intel® VT に並び、個人での利用でも十分に利用価値のある機能でした！
