zigsowで熱いフォローをしてくれたおものだちの皆さん。
コメント投稿してくださった方々
vaioに新しい人生をくださって、
本当にありがとうございました。
今回はvaio VGN-TZ93Sに搭載しているHDDを
このSSDに交換して
これまでHDDで運用していたところから
どのような箇所が改善されるのか確認していきます。
CPU：Intel Core 2 U7700 1.33GHz
メモリ：DDR2 SDRAM PC2-4200 2GB
HDD：富士通 MHY2250BH SATA HDD 250GB
光学ドライブ：無し
画面：11.1型ワイドTFTカラー液晶
USBポート×３
i.LINK(IEEE 1394)×１
LANポート×１（1000BASE-T/100BASE-TX/10BASE-T）
外部ディスプレイ出力×１（ミニD-sub 15ピン）
ヘッドホン出力×１
マイク入力×１
モデム用モジュラージャック×１
ExpressCard/34×１
Webカメラ ３１万画素
ワイヤレスLAN IEEE 802.11a/b/g・IEEE 802.11n ドラフト準拠
Bluetooth 2.0
FeliCaポート
メモリースティックスロット
ＳＤカードスロット
OS：Windows Vista Home Premium
・精密ドライバ
・リストストラップ
・静電マット
・柔らかい布
・強力両面テープ （ゴム足を再接着するため、↓のもの使用）
・絶縁テープ （SSD取り付けねじを固定するため、↓のもの推奨）
・外付け光学ドライブ （内蔵していないので外付けタイプ、↓のもの使用）
・リカバリCD-ROM （２枚組み）
まず、vaio VGN-TZ93Sを工場出荷時に戻して
性能比較をするための測定を行います。
以下からリカバリ手順を掲載します。
事前に作成しておいたリカバリＣＤから起動します。
うまくリカバリＣＤから起動しない場合は
外付け光学ドライブがBIOS起動に対応しているか確認して
BIOS設定も確認しましょう。
本体の電源ON直後、【F2】キーを何度か押してBIOSへ入ります。

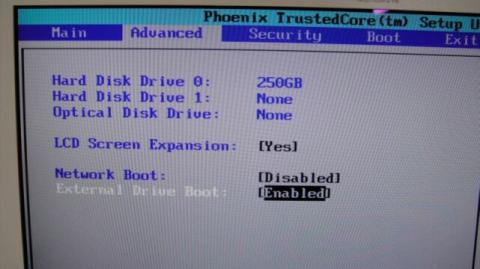

【Advanced】→【EXTERNAL DRIVE BOOT】を【Enabled】にしておきます。

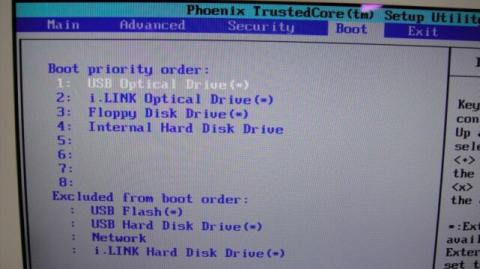

【BOOT】の順番を外付け光学ドライブを最初に変更します。
画面の場合、【USB Optical Drive(*)】が光学ドライブになります。
ここでこのように光学ドライブが表示されない場合は
ちゃんと接続されているか、BIOS起動に対応していない光学ドライブとも考えられます。
下記画面が表示されるまで待ちます。

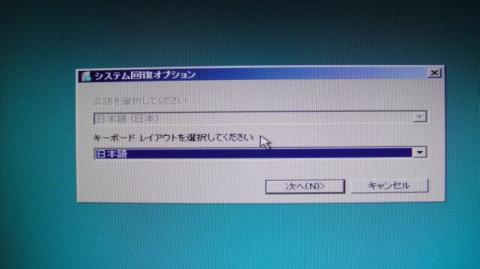

表示されたら【次へ】をクリックします。

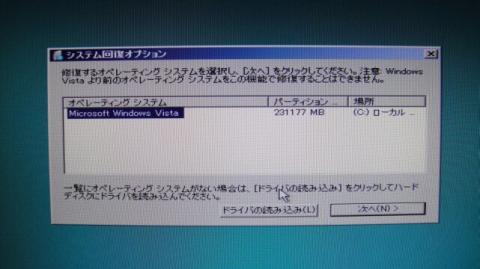

【次へ】をクリックします。

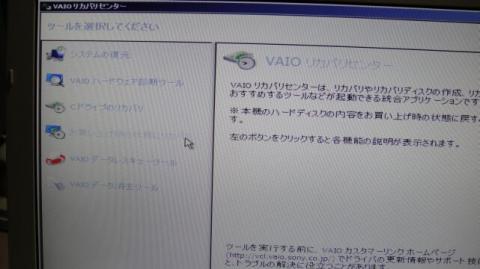

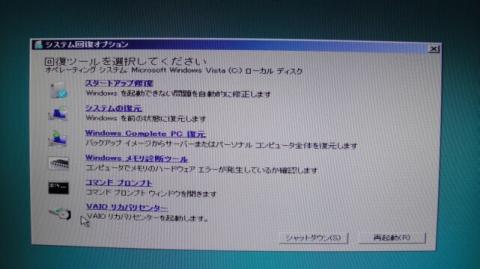

【VAIO リカバリセンター】をクリックします。

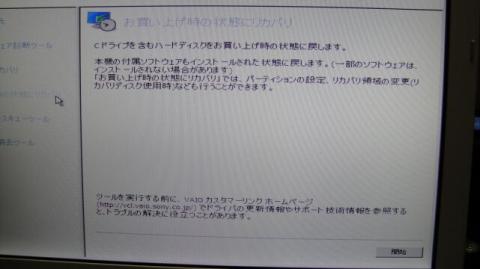

【お買い上げ時の状態にリカバリ】をクリックします。
画面右側にて【開始】ボタンが現れるのでそれをクリックします。
【次へ】をクリックします。

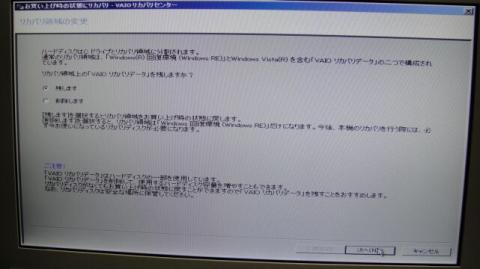

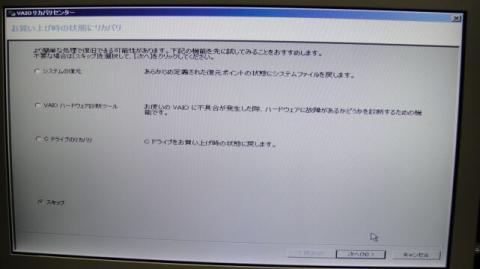

何も変更しないでお買い上げ状態としたいので
【残します】を選択して、【次へ】をクリックします。

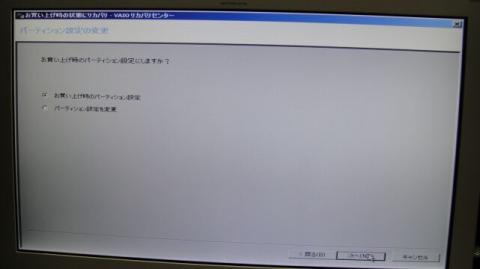

【お買い上げ時のパーティション設定】を選んで【次へ】をクリックします。

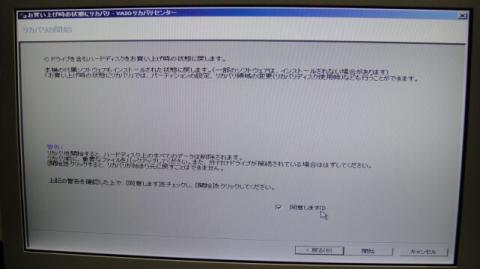

【同意します】にチェックを入れてから【開始】をクリックします。

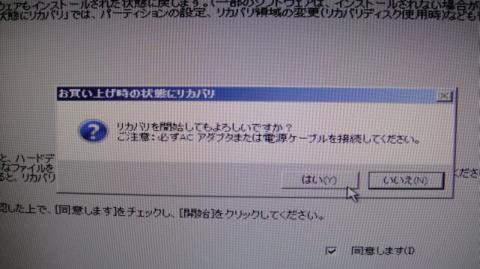

開始してもいいですか？と聞かれますので【はい】をクリックします。
リカバリ作業が開始されます。

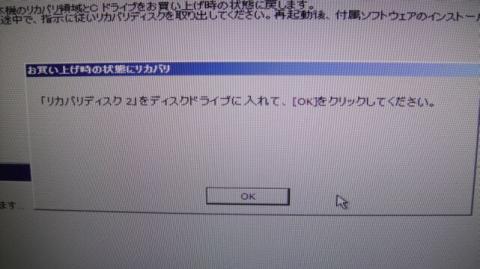

途中で２枚目のリカバリディスクを要求してきますので
指示どおりディスクを入れ替えて【ＯＫ】をクリックします。

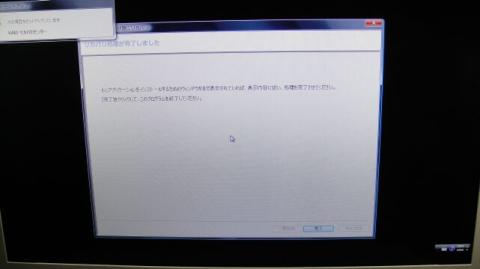

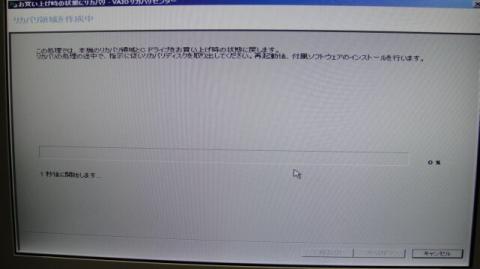

リカバリが終了すると下記画面が表示されます。
【ＯＫ】をクリックして再起動させます。
このとき、リカバリ媒体が光学ドライブから排出されていることを確認してください。
再起動が完了すると、各種設定を自動で行ってくれて、
最後に下記画面が表示されます。
【完了】をクリックします。

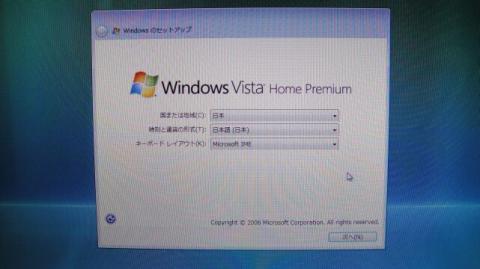

再起動がまた繰り返され、下記画面になるまで待ちます。
【次へ】をクリックします。

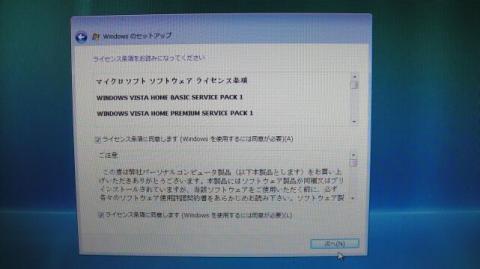

【ライセンス条項に同意します】にチェックを入れてから
【次へ】をクリックします。

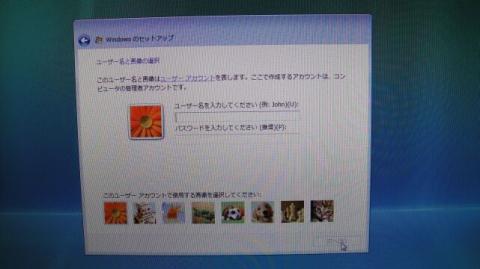

ユーザ名・パスワードを設定します。
設定後【次へ】をクリックします。

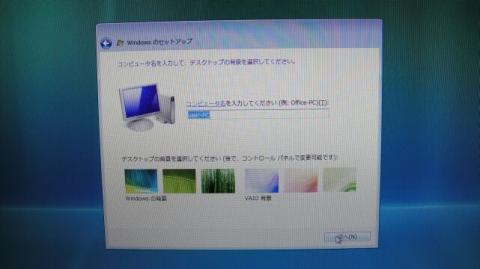

コンピュータ名を設定します。
設定後【次へ】をクリックします。

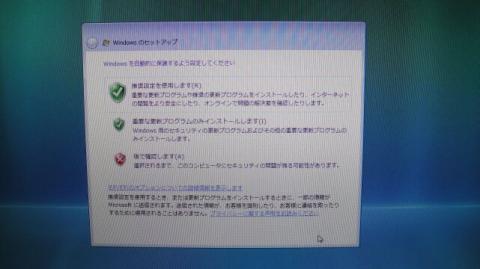

【推奨設定を使用します】をクリックします。
【次へ】をクリックします。

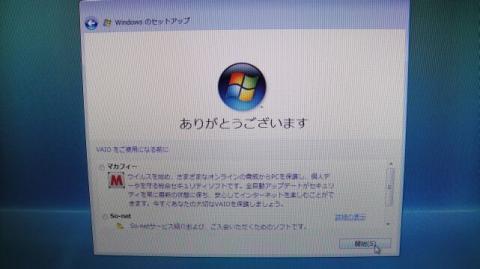

【開始】をクリックする前に、
VAIOをご使用になる前にの下の欄をスクロールします。

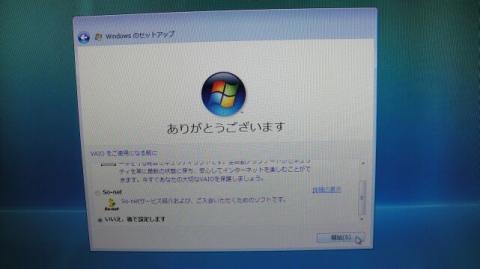

マカフィーなどは使用しないので、
【いいえ、後で設定します】にチェックを入れてから
【開始】をクリックします。
これで工場出荷時の状態へと戻りました。
この状態で以下の測定を行います。
【ＡＣアダプタ接続時の消費電力量】
【バッテリ稼動時間】
【CrystalDiskMarkによるHDD性能測定】
SSD換装後の比較を見やすくするため、測定方法と結果は末尾へ掲載します。
いよいよSSD換装のためvaio TZを分解していきます。
さまざまな方がネットで手順を公開しているので
未知ではないのですが
やはり難しいものとなっています。
先に今回換装するSSDを確認します。

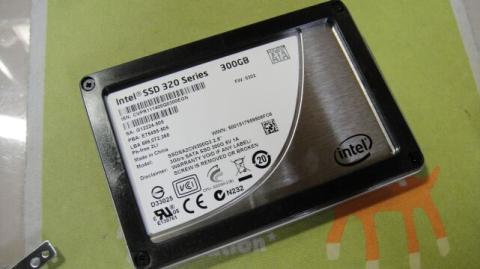

Intel SSD 320 Series
SSDSA2CW300G3K5 300GBです。

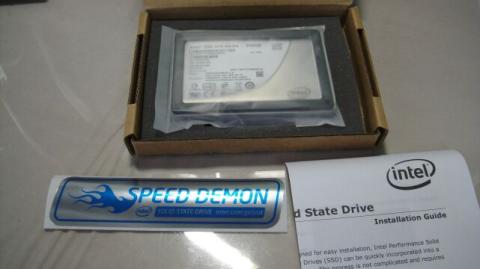

内容物は、SSD・取り扱い説明書・ステッカーです。

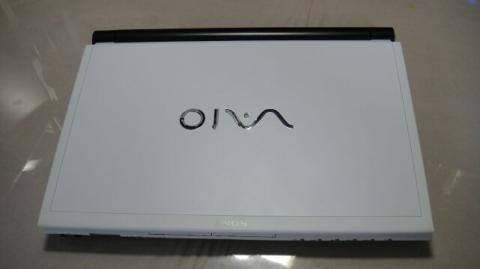

これが今回換装作業を受けるvaio TZです。
作業スペースはすでに清掃しアルコール消毒済みです。

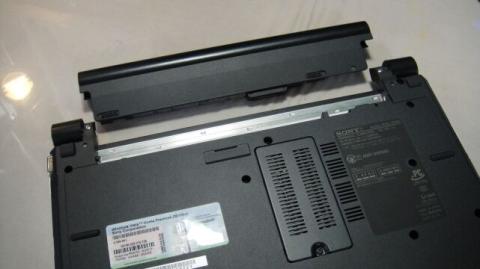

まずはバッテリーを取り外します。

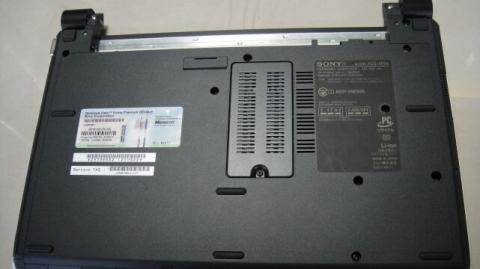

底面を確認します。
ねじ穴がいくつか確認できます。
天板を傷つけないように
やわらかい布などを敷いてから作業します。

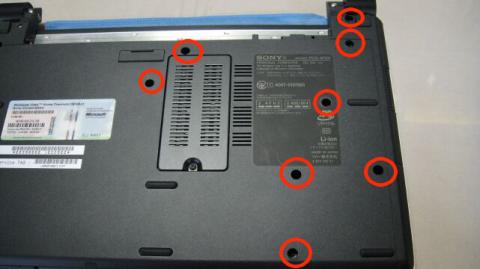

右側のねじ８本を外します。

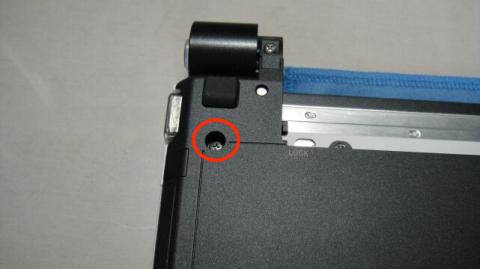

左側のねじ１本を外します。
このねじだけ形状が違います。
右側銀色のねじを１本外します。
左側銀色のねじを２本外します。
次に分解作業にて最難関な電源ボタンと電源コネクタ部分の
シリンダーヒンジカバーを取り外します。

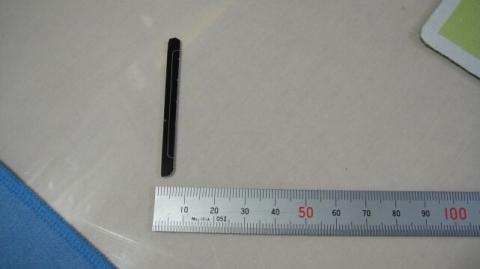

使わなくなった磁気カード（定期券）を幅5mmぐらいの長さでカットしたものを４本ほど準備します。
角がとがっていると傷入りなどの心配があるので
はさみなどで若干丸くしてあげます。
カバーのすきまから爪でストッパされているのが見えるので

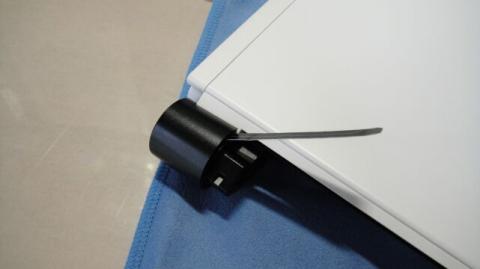

それを乗り上げるようにして、磁気カード破片を差し込みます。

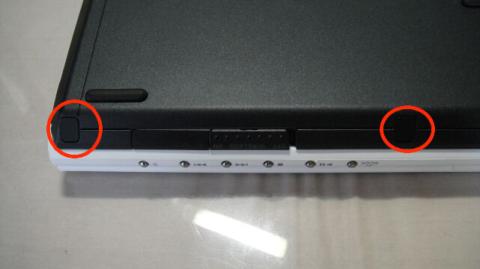

電源ボタンカバーは２箇所で固定されているので、
何本か差し込みゆっくりと固定解除していきます。

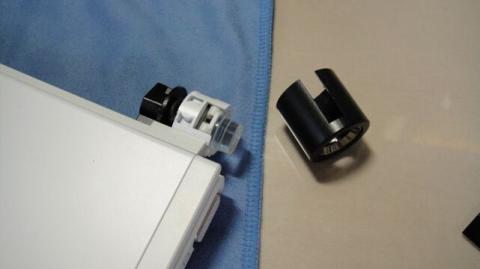

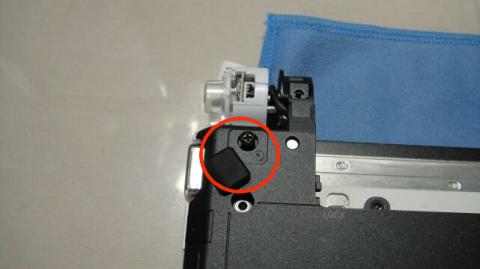

電源ケーブル接続側のほうを取り外しました。

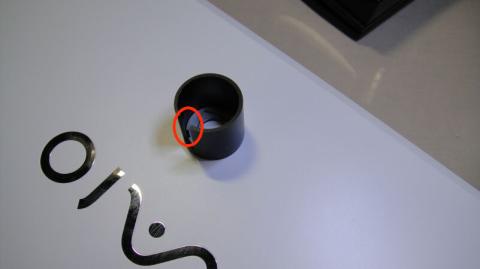

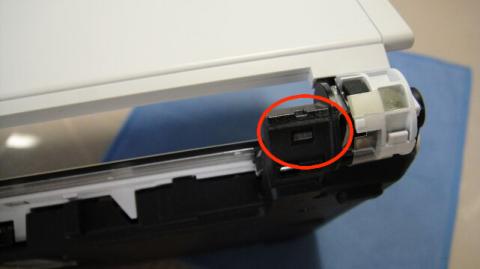

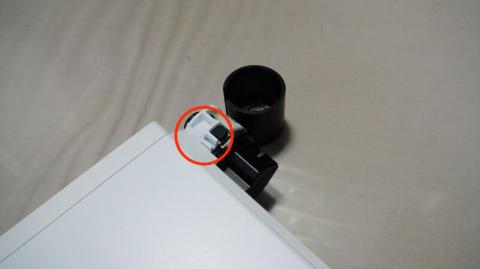

赤い丸部分付近でヒンジカバーの爪がひっかかってます。

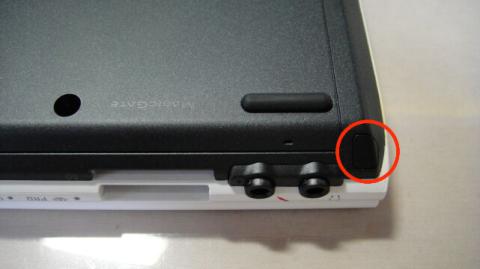

ヒンジカバー側は赤い丸部分が爪になってます。

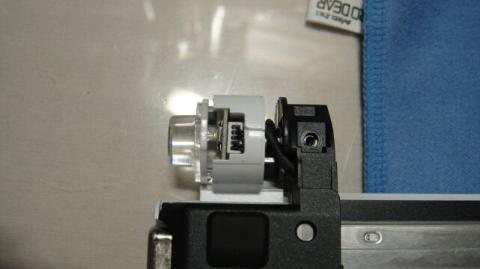

電源ボタン側のほうを取り外しました。

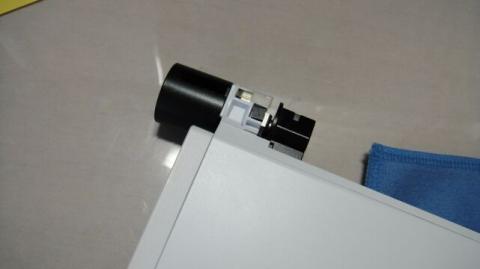

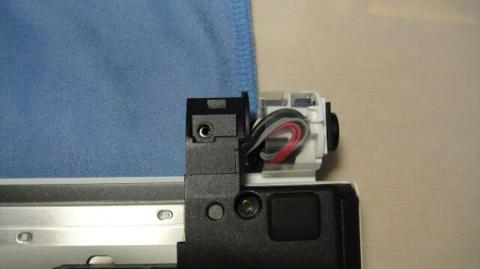

電源ケーブル接続側のほうを底面から見ています。
マイラーシートでケーブルが保護されているのが確認できます。
電源ボタン側のほうを底面から見ています。
こちらは太めのケーブルが１本配線されています。
マイラーシートなどで保護されていません。
ちなみに、両方のヒンジカバーを取り外すだけで１時間もかかりました。

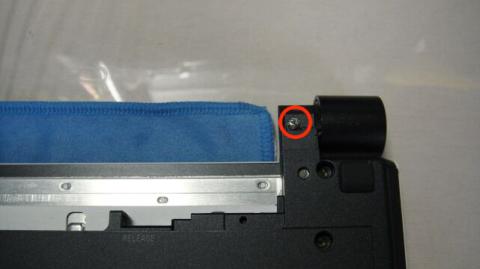

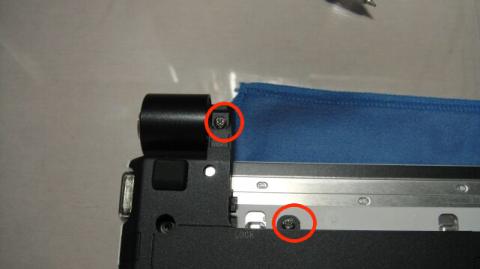

vaioを底面にして、左側ヒンジ近くのゴム足をはがしたところのねじ１本を外します。
手前側のねじカバーを取り外してから、ねじ２本を外します。
手前右側のねじカバーを取り外してから、ねじ１本を外します。

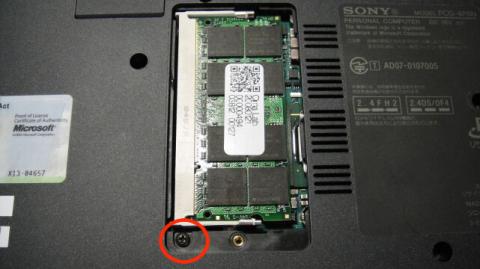

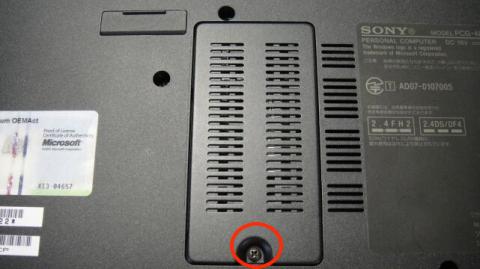

メモリカバーを外します。
メモリカバーを外した中のねじ１本を外します。
ヒンジ付近の爪を外していき、キーボード一体となった上部を外します。ただし、内部にフラットケーブルが接続されているので、最徐行で作業を進めます。

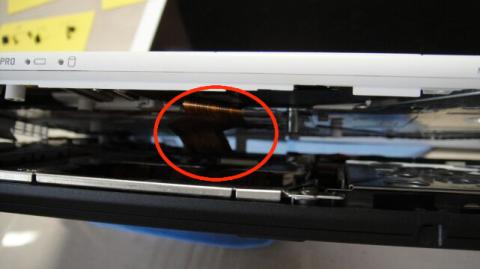

手前から内部を覗くとフラットケーブルが接続されているのが見えますので、そーっと外します。

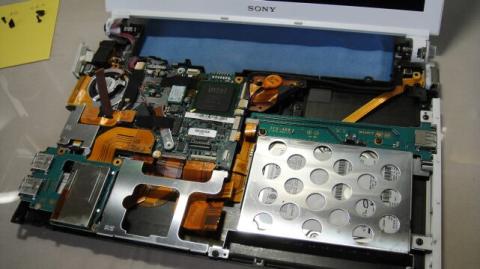

キーボードを含む全体を取り外します。
結構スカスカですね。

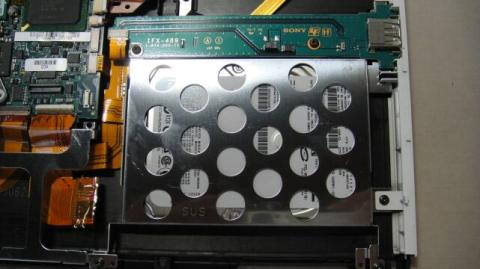

HDD全体です。

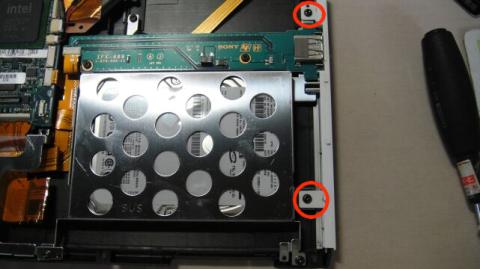

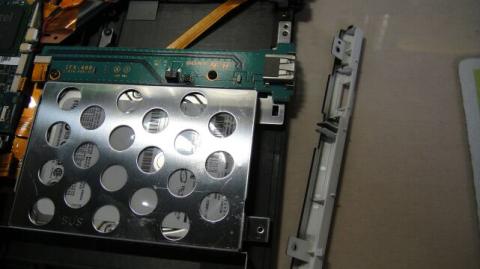

ねじ２本を外して右側カバーを外します。
右側カバーが外れました。

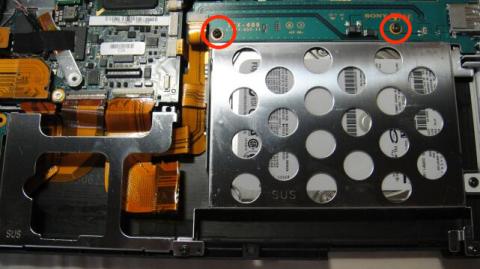

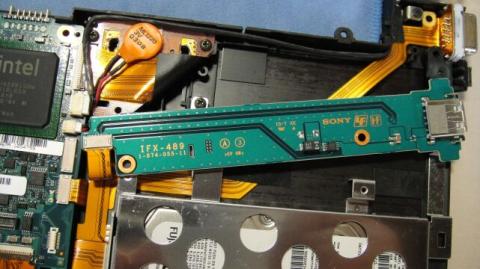

ねじ２本を外して、USBパッケージを外します。
USBパッケージが外れました。

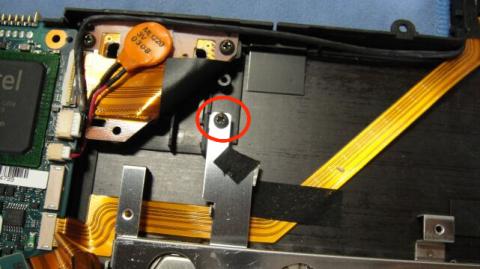

USBパッケージ上のねじ１本を外します。
USBパッケージのフラットケーブルは外す必要ありません。

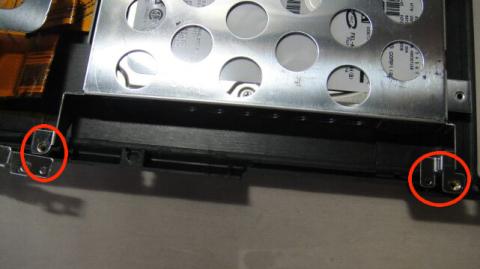

手前のHDDホルダーを固定しているねじ２本を外します。
（写真は既にねじを外した状態です）

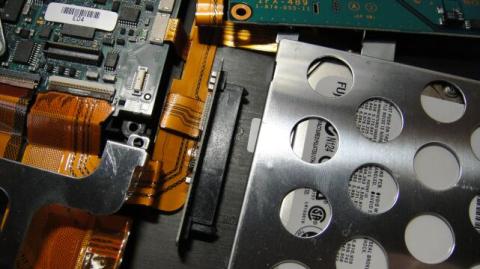

HDDに接続されているケーブルを外します。
USBパッケージを逃がしつつ
HDDホルダーごと本体から外していきます。

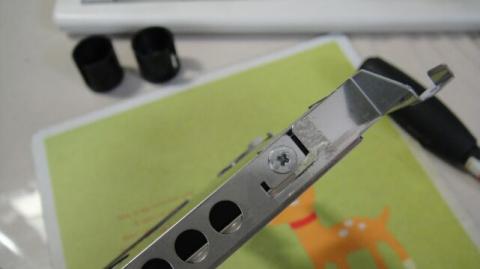

HDDを固定しているねじ４本を外します。
粘着テープでねじが封印されているので、まずは粘着テープを外してからねじを外します。
SSDを袋から取り出します。
なんだかHDDよりも軽く感じたので
はかりで重さを量ってみました。
HDD 富士通 MHY2250BH 250GB SATA→97グラム
SSD Intel SSDSA2CW300G3K5 300GB→87グラム

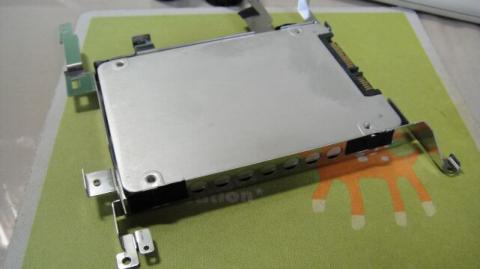

HDDホルダーにねじ留めしました。
粘着テープでねじを封印します。
愛用している布テープを使いました。
あとは分解した逆手順で組み立てていきます。
ゴム足は両面テープを使って接着しましょう。
SSD搭載後は、再度冒頭の手順とおりに
工場出荷時の状態にしてから、各種測定を行います。
測定方法と結果を記載します。
【ＡＣアダプタ接続時の消費電力量】
以下の機器を使用しました。
瞬時電力量に表示を切り替えて
最大値と最小値を記録し
１時間の値を平均します。
「結果」
HDD搭載時
最大値→38w（外付け光学ドライブ接続しリカバリ動作中）
最小値→16w（リカバリが終了しデスクトップ画面が表示中）
SSD搭載時
最大値→37w（外付け光学ドライブ接続しリカバリ動作中）
最小値→14w（リカバリが終了しデスクトップ画面が表示中）
若干減ったかしらといった印象です。
【バッテリ稼動時間】
以下の動画ファイルをデスクトップへコピーします。
http://it.jeita.or.jp/mobile/down.html

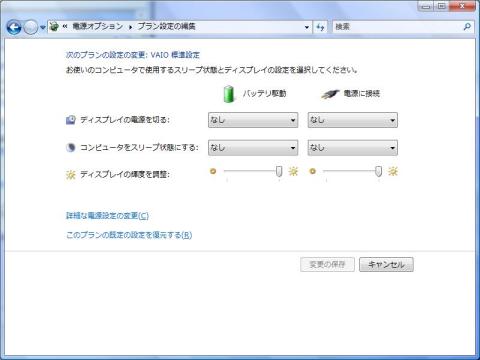

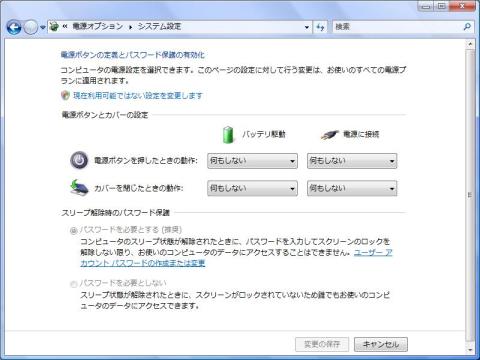

電源設定を変更します。
電源ボタンの設定→全て「何もしない」に変更

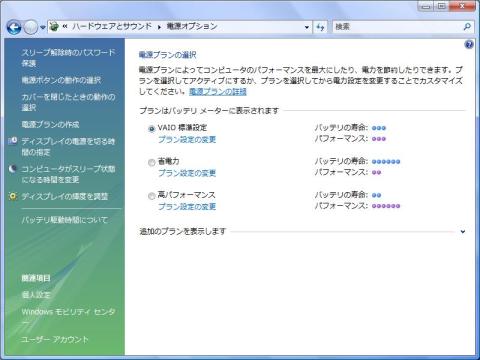

電源プランの選択より、VAIO標準設定を変更します
全ての項目について「なし」に変更

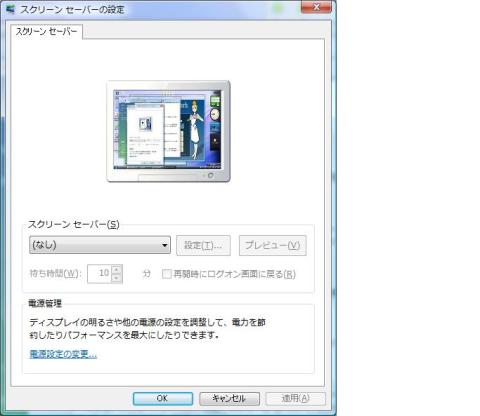

スクリーンセーバーも「なし」に変更
この状態で、デスクトップにコピーした動画ファイルをループ再生させて、電源OFFになる時間を計測します。
「結果」
HDD搭載時
約２時間で電源OFFとなりました。
SSD搭載時
約２時間１０分で電源OFFとなりました。
測定方法が良くないのかしら。
あまり予想してたものとは違ってました。
【CrystalDiskMarkによるHDD性能測定】
ACアダプタを接続して、バッテリ100％になっていることを確認してから、CrystalDiskMarkを実行します。

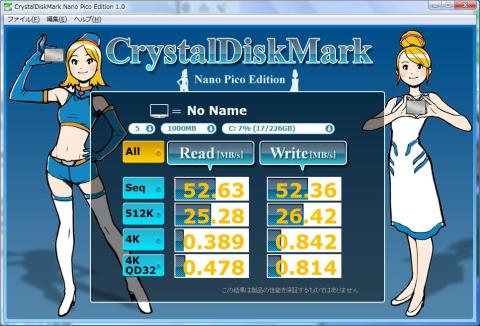

HDD搭載時

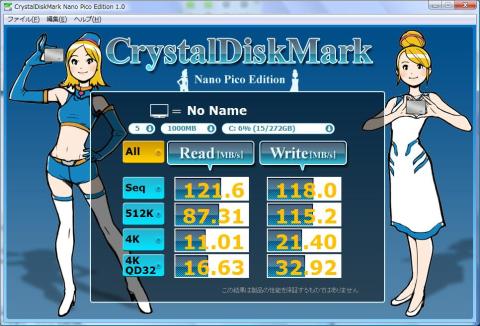

SSD搭載時
このvaioは古いSATAのポートなので、
このSSDの性能フル発揮することはできませんが
HDDとの速度はまったくことなるもので
体感速度向上に直結します。
ノートパソコンにはSSDがとても良い選択ということを思い知らせれました。
これでこのvaioは
お仕事でも、遊びでも
これからさらに活躍させることができそうです。
Vistaでの検証が終わりましたので
いつもWindowsXPにして使っていますので
クリーンインストールしてみました。
インストール中はたいして速さを体感することはありませんでしたが
インストールしてから、
起動もWindowsUpdateも何をするにしても
まったく違う速さになってくれました。
さすがSSDです
リンさん
2011/05/14
れいんさん
2011/05/14
コメントありがとうございます。
なんだか編集するたびに入力完了しないと
すぐに強制ログアウトされて入力したものが
保存できてない状態となりますので
ちょっとづつ入力完了していってます。
ナンチャンさん
2011/05/14
いいんじゃない(*^_^*)
れいんさん
2011/05/14
コメントありがとうございます。
やっぱり想定どおり分解はとても大変なものになりました。
破損させることなくSSD換装できて本当に満足です。
工場出荷状態で必要な測定が終わったら、
WindowsXP化してみて、
どれだけ快適になるのか実地試験もやってみます。
はにゃさん
2011/05/14
お疲れ様でした！
れいんさん
2011/05/14
コメントありがとうございます。
デザインはとってもお気に入りですが、
やっぱり保守性能を犠牲にしてますね。
もう一度分解する元気がなくなりますね。
愛生さん
2011/05/14
SSD,まだ届いてないので・・・何も出来てない（笑）
atsuo@tokyoさん
2011/05/14
環境の移行はどの機種でも大したちがいがないので、今回のような詳細な換装手順は同機種を持っている人には大変タメになりますね。
> ノートパソコンにはSSDがとても良い選択ということを思い知らせれました。
私も、全くその通りだと感じました。
まるっきり別PCをいじっている位の性能差を体感出来るのは凄いですよね。
リンさん
2011/05/14
VAIOの解体大変そうです＞＜ 分解方法よく判りましたね。
Coolです＾＾ｂ
れいんさん
2011/05/14
コメントありがとうございます。
発送が完了しましたら、プレミアムレビューとして登録しますって
メール案内に記載されていまして
今日お昼ぐらいになっても
プレミアムレビューの登録が無いので
来週に届くのかなと思ってたのですが
佐川急便でお昼に届けてもらいました。
地域によっては時間差があるのかな。
レビューがんばってください。
れいんさん
2011/05/14
まるでアニメみたいな展開ですね。
部品ひとつでここまで体感速度が変わる現実があるのだなって。
未だに現実味がありません。
WindowsVistaでの測定などは終わらせましたので
現在いつもの運用のWindowsXP化をしています。
クリーンインストールは今のところ早さに違いは見られません。
リンさん、
コメントありがとうございます。
こんなにして分解したかったのも本音ですね。
やっぱり難しかったですけど
やってやったと満足もフタシオですね。
退会したユーザーさん
2011/05/15
何でこんなに早く レビューできるんですか？
れいんさん
2011/05/15
コメントありがとうございます。
やっぱりvaioへの愛ですかね～
って、12日夜中に当選のお知らせが着たので
13日にお仕事しながら、レビューの準備をしてました。
14日お昼にはもうSSDが到着しましたので
そのまま流れにのって、レビューを完成させたところですね。
現在はWindowsXP化してみての動作確認を行ってます。
これもレビューに追記予定です。
cybercatさん
2011/05/16
S○NY製品は（とくにコンパクトパッケージのものは）分解が非常に高難度ですが、すごくわかりやすく書かれていて「換装マニュアル」としては非常に良くできていると思います。
ただ
この大変さを見てどれだけのヒトが挑戦するのだろうか．．．？
やはり
＞やっぱりvaioへの愛ですかね～
これがないとダメでしょうねぇ～。
れいんさん
2011/05/16
SSD当選したら何をしようかしらと妄想してましたので
作業ははかどりましたね。
分解に時間かかるだろうと思ってましたが
分解・組み立てまでで２時間程度でした。
当然、人によって作業時間はかわってくるので
目安にもならないのかもしれませんが。
案外多くの人が挑戦するのかもしれませんね。
覚悟が必要なほど初期投資は高い買い物ですから
より長く使いたい要望も強くなると思います。
N-DRさん
2011/05/16
vaio VGN-TZ93S、解体が大変そうですね・・その分参考になるでしょうね。
れいんさん
2011/05/16
コメントありがとうございます。
バラしがいのあるノートパソコンでした。
まさに分解してるっって体感できますね。
ヒンジカバー割ってしまおうが
フラットケーブル断線してしまおうが
ネジ無くしてしまおうが
全て自己責任なのですけど
自分の技術を確かめる良い体験でした。
Nao-Rさん
2011/05/20
ノートでもHDDは比較的簡単に外れる～ と思い込んで
いましたよ、VAIOはバラしがいがあると言うか ＾＾；
もうプロの領域の仕事ぶりでした
知り合いがVAIOのHDDが不具合を起こして、メーカーで
3回ほど交換(保証期間内)したと聞きましたが、ここまで
大変だと、新品交換の方が楽ですね、なぜ？修理と思い
たくなる ＾＾；
れいんさん
2011/05/20
やっぱりvaioな結果でした
こうしてレビューしてみましたら
内部構造とか確認することができましたので
良い経験させてもらいましたね
しゅ～みぃ～さん
2011/05/22
大変濃厚な内容でした。
私が所有しているVAIOも分解してみる気になりました。
れいんさん
2011/05/22
コメントありがとうございます。
液晶ヒンジの分解が大変難しいですが、
丁寧に作業をおこなうのと
それぞれ、ヒンジ１つにつき、
２箇所のツメで固定されているので
それをどう攻略するかが、
全ての分解のキモになってますね。
kenさん
2011/05/23
やはりVAIO Tシリーズは、本体がコンパクトな分、中まで行くのが大変ですね。
私もVAIOは、古いですが登録している505と未だ登録していないSRX-7を所有しています。
VAIOは、デザインが好きですね。
レビュー内容は、分かりやすくて、非常に良かったです。
れいんさん
2011/05/23
実はまだこのレビュー手直しが必要と思ってます。
電源まわりのヒンジ分解の写真をもっと追加して
わかりやすくしたほうがいいと思うのです。
週末ぐらいまでに出来たらいいな。
SRX-7は昔持ってました。
初めて購入したノートパソコンですね。
あれ以来すっかりvaioのようなデザインが独特なノートパソコンばかりに
意識してしまいますね。
harmankardonさん
2011/08/19
絶縁テープとかが出てきたときは，？？？でした．
VAIOって，こんなに分解が難しいのですね．
買わなくて良かったです（と言う以前に，値段で買えませんが）．
れいんさん
2011/08/20
コメントありがとうございます。
デザイン優先な製品なので
分解などの保守性能はとっても低いですね。
vaio全般に言えることではないでしょうか。
この製品については、分解手順が慣れたといえますが、
やはり難しいところなので
あんまり分解したくないですね。
harmankardonさん
2011/08/21
どんな感じでしょうか？
れいんさん
2011/08/21
アップデート完了後は
変化していることは特にありませんね。
性能改善というよりかは
不具合修正のアップデートだからでしょうね。
harmankardonさん
