この度はレビュアーに選出頂き有難うございます。
今回は「VAIO VGN-S73PB/B」に「Intel SSD 320」120GBを組み込む指令が下りました。

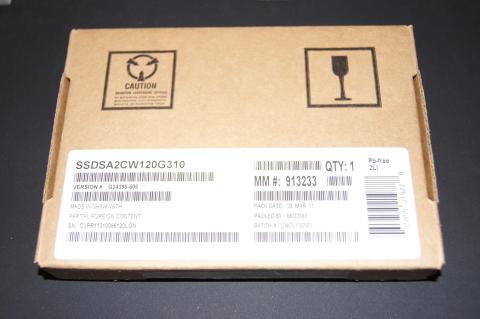

頂いたSSDは茶箱の物でしたので、付属品も最小限になっています。
ケーブルとマウンタが必要な方はリテール版を購入しましょう。
320_01

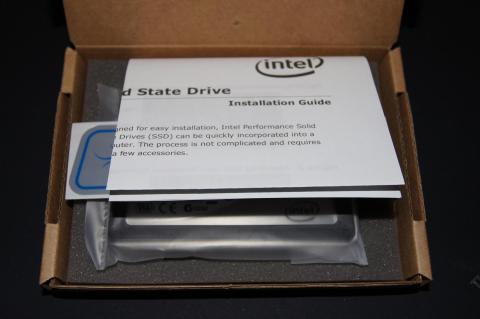

中にはいつものシールとマニュアルが入っています。
何故かマニュアルがクッションにくっついてしまってました。
320_02

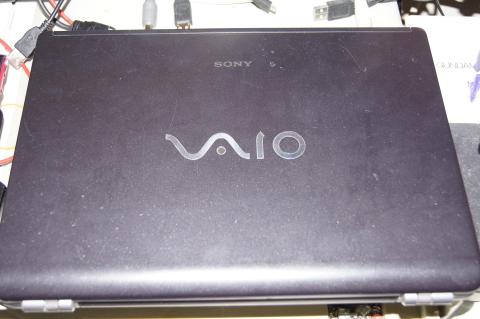

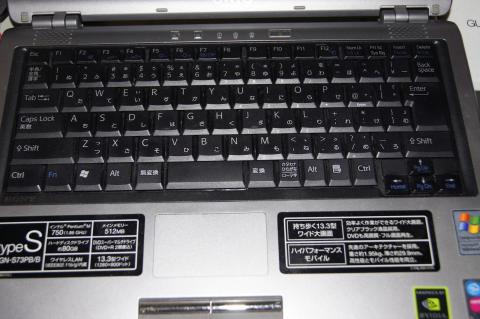

実はこのVAIOはOCZ製SSDのVERTEX2 90GBに換装済みの状態だったりします。
今回は元のHDD 80GBとHDD 500GB、SSD 90GBとこのSSD 120GBで比較したいと思います。
vaio_01
vaio_02

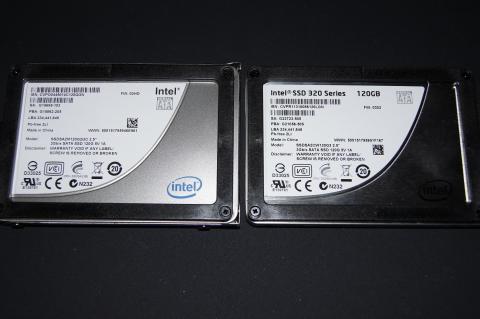

X25Mと320の120GB。
320_03
１．クローンの作成
まずはIntelDataMigrationSoftware(IDMS)をインストールします。
途中でAcronisカスタマエクスペリエンスプログラム(ACEP)へ参加するか求められますが
任意で選んで下さい。
他は全て「Next」で最後まで行って問題ありません。
インストールが完了したら再起動します。
ここでこのままIDMSでクローンを作成しても良いのですが、
安全の為に起動用CDから行う事にします。
ちなみにこのVAIOはUSBメモリから起動出来ません。

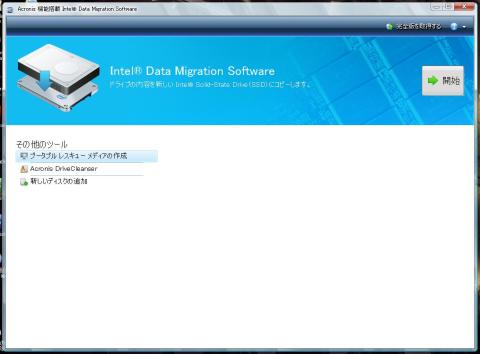

まずデスクトップのアイコンからIDMSを起動します。
最初、ユーザー登録を求められますが登録は任意です。

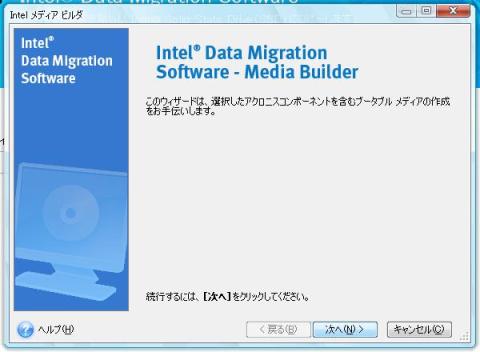

起動したらブータブルレスキューメディアの作成を選択します。

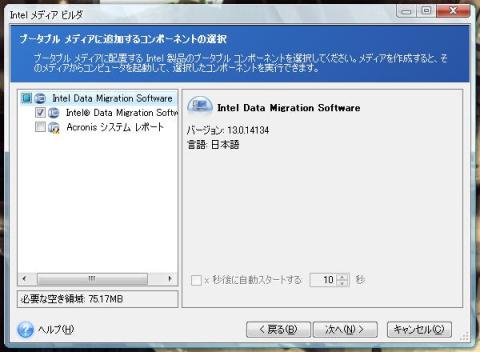

ウィザードが起動するので、ブランクCDを入れてNextを押していけば
起動用のCDが出来上がります。
idms_09
idms_10
idms_11

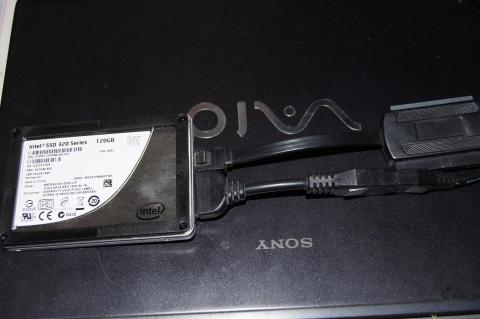

ここでUSB接続ケーブルを使ってSSD 120GBを接続して、
出来たCDをドライブに入れて再起動します。
vaio_04

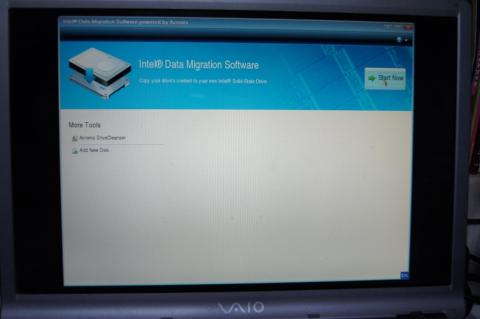

CDから起動するとIDMSの画面になります。
START NOWからクローンを開始します。
idms_15

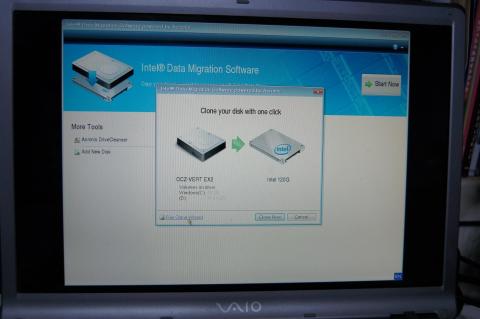

今回は移行元と移行先の容量が違うので、容量の調整を行います。
左下のRunCloneWizardをクリックします。
idms_16

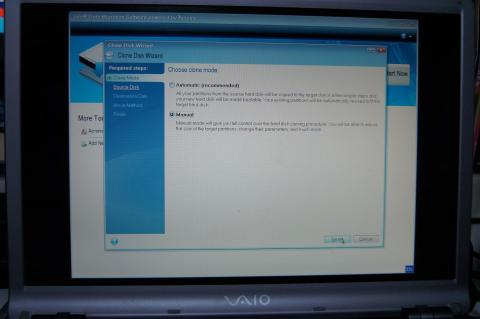

Manualを選択します。
idms_17

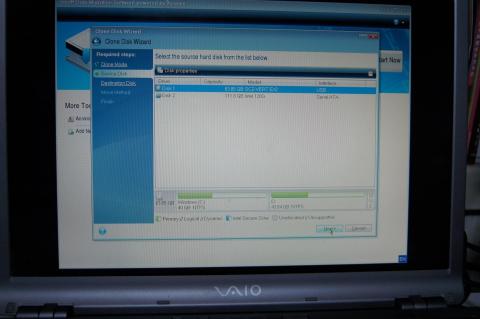

移行元のドライブを選択します。
idms_18

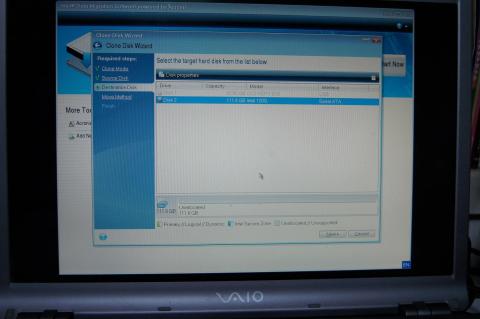

移行先のドライブを選択します。
idms_19

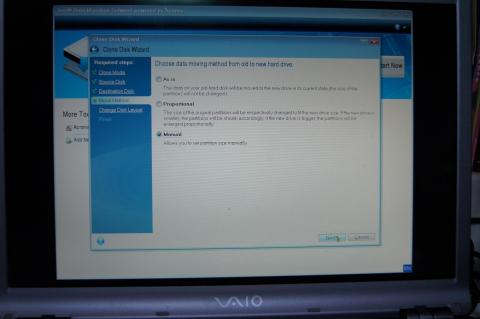

ここでもManualを選択します。
idms_20

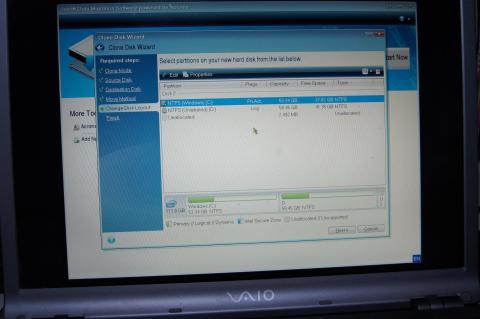

これが自動で振り分けられた容量マップです。
このままですとCドライブが若干大きすぎるので
Dドライブへ振り分けたいと思います。
idms_21

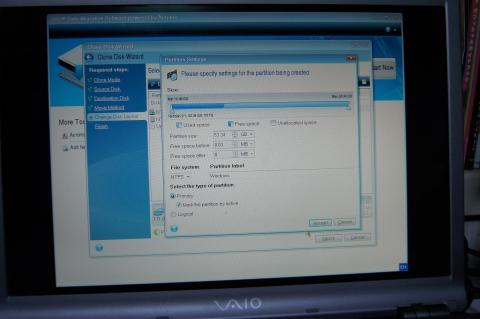

Cドライブをクリックすると使用領域が表示されます。
右の薄い部分が空き領域になります。
idms_22
Partition sizeに40を入力して、Cドライブを40GBに設定します。
右に未使用領域が出てきますので、Acceptをクリックして完了します。
idms_23

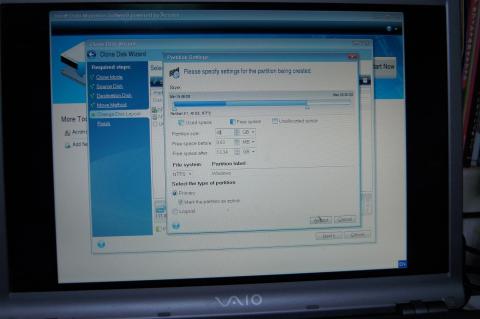

次にDドライブを同様に開きます。
右の△を移動させて空き領域を一旦無くします。
Acceptをクリックして完了します。
idms_24

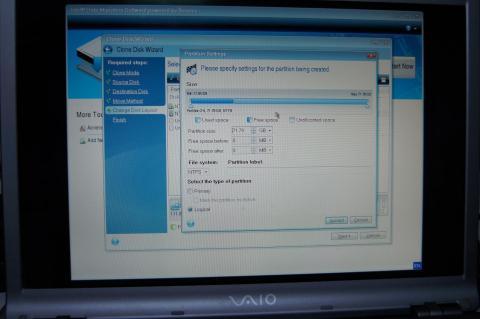

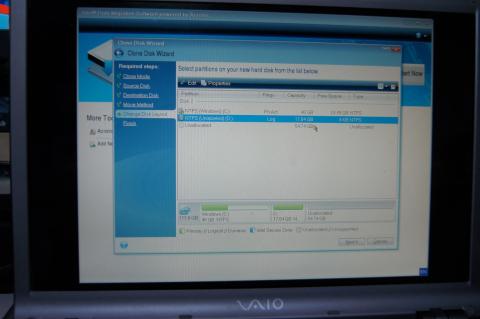

容量マップの最後に未使用領域が集まりました。
これをDドライブに割り振ります。
idms_26
再度Dドライブを開き、右の△を右端まで移動させます。
これで残りの領域がDドライブの空き領域になりました。
Acceptをクリックして完了します。
idms_27

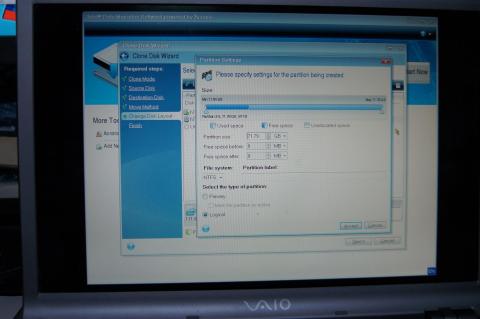

マップはこの様になりました。
残ってる2.4MBは無視ししてNextをクリックします。
idms_28

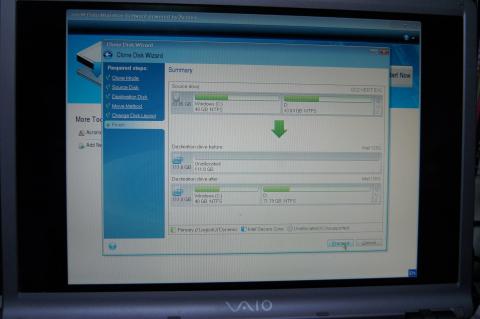

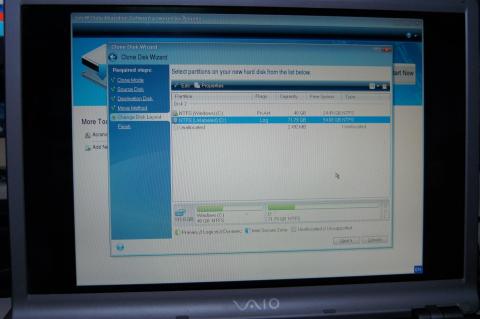

最終的な移行予定です。
Proceedをクリックしてクローンを開始します。
このVAIOでは大体1時間弱くらい掛かりました。
クローンが完了したらウィンドウを閉じて終了します。
これでSSDの準備が整いました。
idms_29
２．SSDの換装
vaio_03

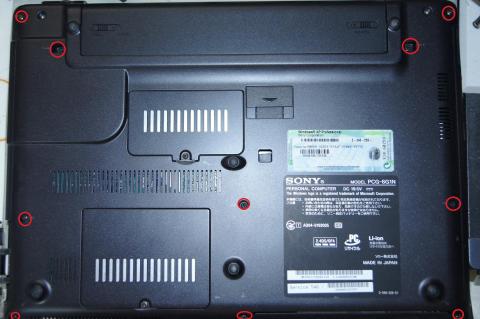

まずバッテリを外し、背面10か所のネジを外します。
vaio_05

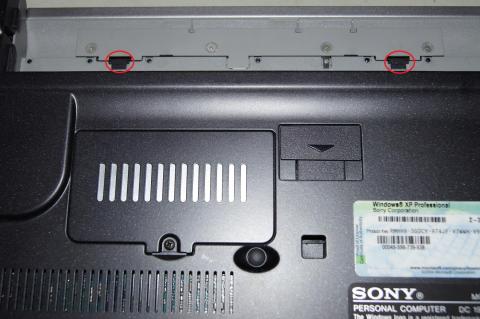

バッテリの場所にラッチが2か所あるので、
軽く爪で動かすとキーボードの固定が外れます。
vaio_06

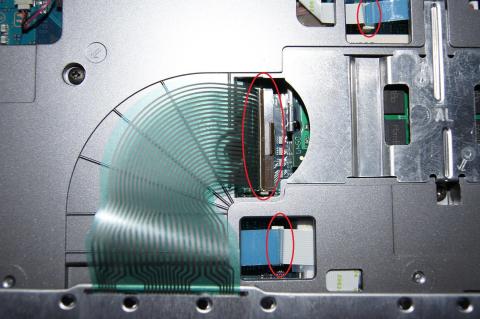

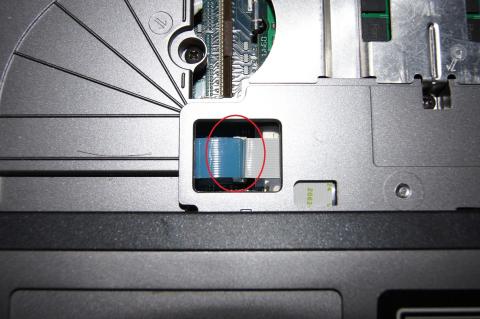

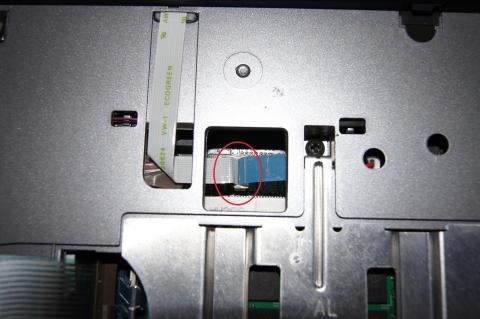

キーボードを起こすとフラットケーブルが3か所あるので
中央のケーブルは茶色のロックを右に押し倒すと外す事が出来ます。
vaio_07
vaio_08
上下の青のケーブルはそのまま引き抜いて下さい。
vaio_09

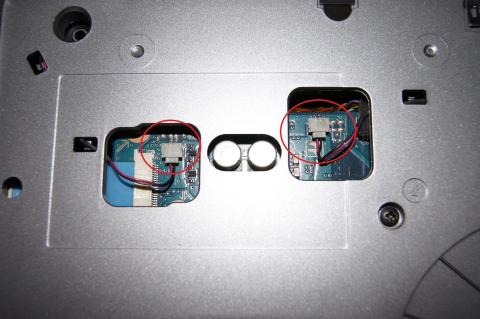

左上に無線LANのケーブルと思われる物が2か所あるので
下方向に引き抜きます。
vaio_10

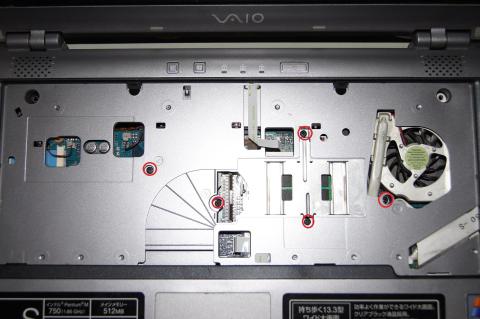

5か所のネジを外します。
vaio_11

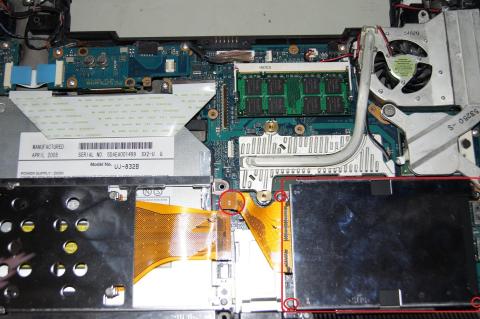

上部カバーを外すと基盤とご対面となります。
HDDはフラットケーブルと3本のネジで固定されているので、
これを外します。
vaio_12

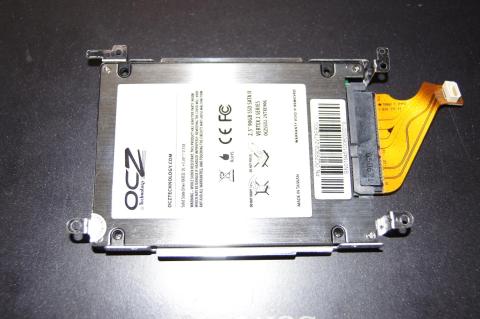

以前に換装したVERTEX2 90GBです。
マウンタを外します。
vaio_13

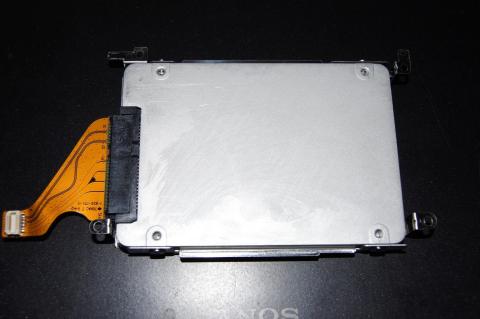

intel 120GBにマウンタとフラットケーブルを付け、
元の場所に装着します。
後はここまでと逆の順にケーブルとネジを止めていきます。
元に戻ったら電源を入れてみます。
無事WindowsXpが起動すれば作業完了です。
３．ドライブの比較
このPCに搭載されてきた歴代ドライブ達の比較です。

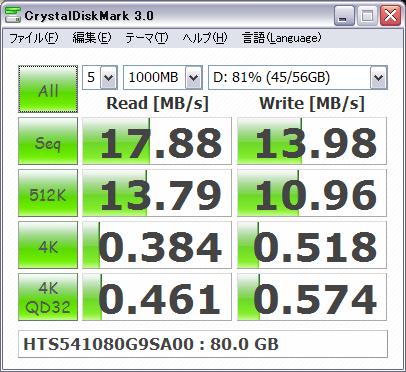

その１：元々入っていた80GBのHDD
hitachi80

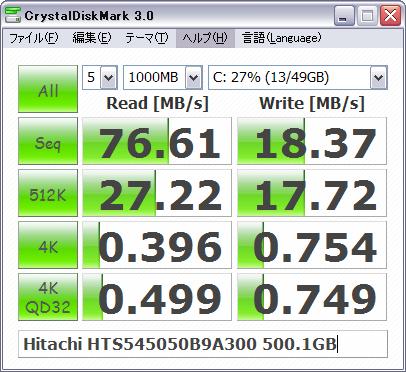

その２：最初の換装で使っていた500GBのHDD
hitachi500

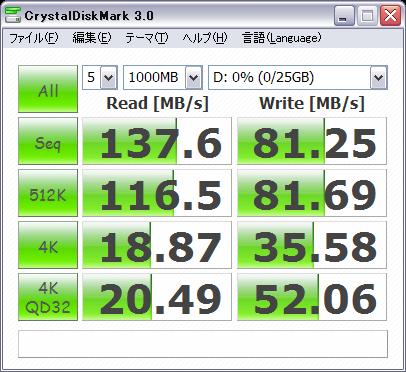

その３：Intel X25M 80GB
x25m_3

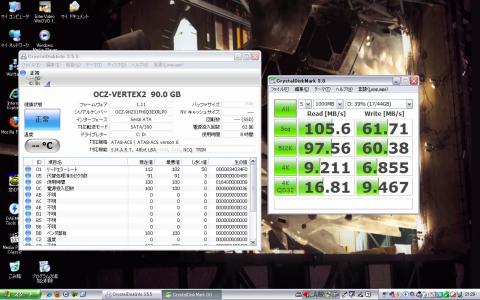

その４：OCZ VERTEX2 90GB (random)
vtx2_01

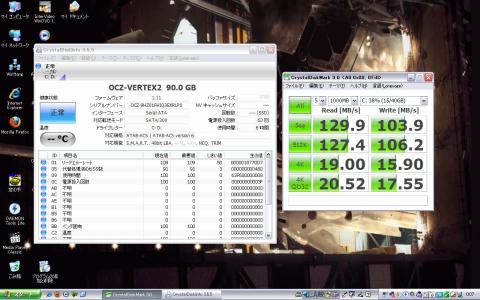

その５：OCZ VERTEX2 90GB (0Fill)
vtx2_02

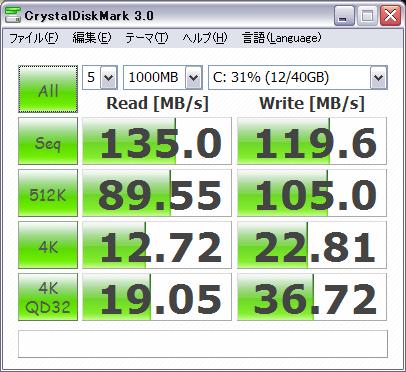

その６：Intel 320 120GB
320_04
SATA1なのでX25Mや320は上限まで使えていませんが
VERTEX2よりは確実に速くなっています。
SSDのおかげでこのVAIOもまだ使用出来ています。
バッテリが完全死してるので処分も考えたノートですが
メモリ増設とSSD化でまだまだ使えます。
更に延命させるべく、バッテリの購入を決意しました。
Pentium-M系のPCはまだまだ現役で使えます。
規格の過渡期だった為、Pentium-MでもPATAの機種もありますが、
SATAであるならば、SSD化を推奨します。
