ネトゲ好きの自分として、内蔵ＧＰＵコアが前世代から増強、
ＨＤ４０００になったことで、オンボードグラフィックがどこまで使えるのか、
非常に気になったのでレビューしてみることにしました。
検証用のマシンのマザーボードは、今の段階で使えるのが
Ｈ６１マザーボードのみですので、そちらで組み立てと検証を行いたいと思います。
多忙で時間がありませんが、できる限りやらせていただきます。
まずは今回試させていただくＣｏｒｅｉ５３５７０Ｋをギガバイトの
対応表（日本語）で調べてみると、ＢＩＯＳＦ４で対応なのが確認できます。
未使用のＨ６１マザーボードがＦ４のＢＩＯＳであることを望むのみです。
しかも、日本のギガバイトページには手持ちのマザーボードと同一の
外観製品画像（リビジョン）がないという状況です。
慌てて検索をしたところ、海外向けのサイトで同一のものを確認、
搭載リビジョンはＦＢでした。
海外サイトで該当製品を発見
ＢＩＯＳも念のため、２０１２年３月公開の最新リビジョンを入手しておきます。
ＢＩＯＳ類も念のため入手
【今回のスペック】
今回使用した部品の一部
ＭＢ：ＧＩＧＡＢＹＴＥ ＧＡ－Ｈ６１ＭＤＳ２ rev.1.2（海外向け仕様・BIOS F8）
メモリー：Cruciel 4GBKIT PC3-10600 unbuff DDR3 2GB2枚組
ＨＤＤ：HGST DESKSTAR HDP725050GLA360 （500GB SATA2）
光学ドライブ：東芝サムソン SH-222BB+S（バルク・ソフト付）
（BIOS設定で、内蔵グラフィックは「256MB＋2000MBキャッシュ」の設定で利用）
ＣＰＵを除いておよそ２万円ちょっとの激安構成です。
【組み付け】
ＣＰＵの取り付けですが、リテールクーラー装着するも、
ファンケーブルがコスれてしまう危険性があったため、付け直そうと
しましたが、これがとてつもなく固い。７７５のリテールより外しにくいです。
正直、クーラーは取り外しが容易な他社製クーラーを使ったほうがいいかもしれません。
起動テストは、予想通り、Ivyに完全に対応できていないのか、数秒おきに電源断を繰り返す状態。
ＳＡＴＡ関連のケーブルを外したところ、ＢＩＯＳまでは到達したので、起動画面でリビジョンを確認、
別ＰＣで対応状況をチェックし、ここでＵＳＢメモリー経由で用意していた最新ＢＩＯＳイメージで書き換えます。
ＵＳＢからＢＩＯＳ更新中
ＳＡＴＡケーブルを刺したままでも動作が安定するようになりました。
比較用にＯＳはＸＰＨｏｍｅＳＰ３、３２ｂｉｔ版を使用。
メインのマシンと同一のＯＳです。
ここで問題が発覚、ＧＭＡ４０００がＸＰに非対応であることがわかりました。
エラーが出て、ＰＳＯ２のベンチマークが起動しなかったことで発覚しました。
アプリケーションエラーでＸＰではベンチマークが動作しません
今回のレビューはＸＰＨｏｍｅとＷｉｎｄｏｗｓ７
（Ｐｒｏｆｅｓｓｉｏｎａｌ64bit）という変則になることをご了承ください。
検証環境でのエクスペリエンスインデックススコア
自分の予想では、グラフィックスコアは４ぐらいだろうと想像していたので、
このＧＭＡ４０００の３Ｄグラフィックスコアには正直びっくりしています。
【検証】
改めて７のProfessionalを入れ、GMA4000のドライバーを導入。
もう一度、ＰＳＯのベンチマークを走らせてみます。
設定はデフォルト３で検証
初期設定（ウインドウモード）で結構スムーズに動作します。
これはびっくりしました。
実際にクライアントを動作させてみましたが、自分の所持する自作ＰＣ
（PentiumDualCore E5200（Conroe 2.4GHz）＋GeForceGT550Ti）と比べても、
全く遜色ない体感速度で遊べました。所持ＰＣではローディング画面で若干つっかかる
（コマ落ちする）感じがありましたが、ｉ５3570kでは、高クロックでクアッドコアと
いうこともありますが、グラフィックカードを搭載していないのにも関わらずスムーズです。
Ｈ６１環境でもここまで出ます。
次に、定番のＦＦベンチ。
今回はＦＦ１４ベンチを。ＬＯで２０００程度とちょっぴり予想外な結果が。
ヴァナディールベンチと比べると、要求スペックがかなり上になっている感じです。
定番ヴァナディールベンチでは結構スコアが伸びました。
LOＷ環境のＦＦベンチスコア
ＬＯＷでのＦＦ１１ベンチスコア
TERAもオンボードで遊べるかチェックをしてみました。
ウインドウモードで、すこし解像度を落とした程度ですが、ストレスを感じることなく、
ＧＭＡ４０００で遊べたのはすごいと思います。
ただし、GMA4000ドライバーの設定をパフォーマンス重視に設定して検証して
いることをお断りしておきます。
TERAも動作しました
【まとめ】
ＨＤ４０００は思った以上に３Ｄグラフィック性能が向上している感じがします。
オーバークロックに興味が無い人も、２万円でグラフィックコアもクアッドコアも手にはいるなら
買う価値があると思います。
その場合、世代交代で値下がりしているＺ６８や、廉価なＨ６１と組み合わせて
みるのもいいでしょう（SRTやPCIExpress3.0をまだ使わないと割り切れるなら）
数千円のアップで廉価グレードのＺ７７やＨ７７もあるので悩みどころです。
その場合、m-SATAスロットがオンボードもしくはドータカードで搭載されている
Ｚ７７マザーボードも流通しているので、基板タイプのSSDと組み合わせて
光学ドライブを外付けにすることで、ゼロスピンドルでちょっとしたゲームも
楽しめるミドルタワー機を組めるかもしれません。
今後は写真にもある、検証後に用意したＺ７７マザーへの換装、
スカイリムのオンボードグラフィックでの動作チャレンジ、
ビデオメモリー設定５１２ＭＢでのレビュー、
オンボ－ドｍＳＡＴＡ端子への基板タイプＳＳＤ搭載
などを行っていきたいと思います。
今度はＺ７７マザーで引き続き色々試してみたいです。
【延長戦（レビューテーマ外で）】
というわけで、テーマ以外のことも出来る延長戦です。

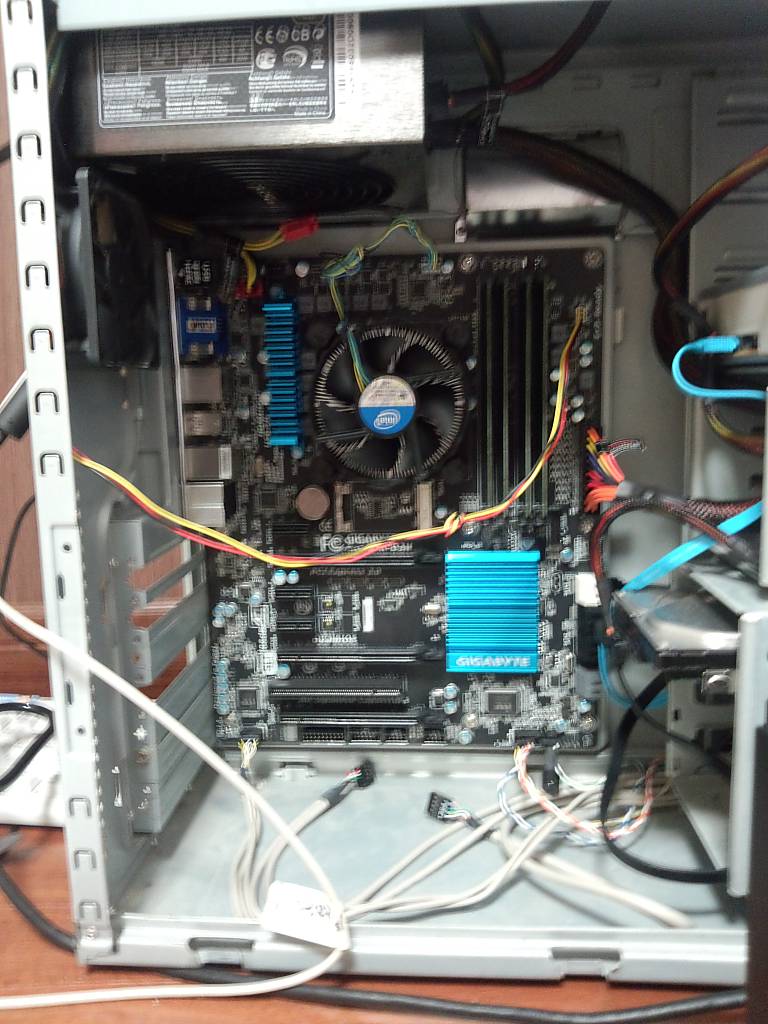

早速、Ｚ７７マザーに組み替えてみました。
リテールクーラーはグリスの塗り替えを行っています。
組み換えが終わりました
GMA4000の設定はパフォーマンス重視です。
つい最近、GMA4000を搭載する、ivyBridgeコアのCorei3-3225が発売、
ますます3570kのクアッドコア＋倍率アンロックというウリが注目される
状況になっているように思えます。
ゆくゆくはi3-3225も手に入れて色々試してみたいなと思います。
その前に、安く売られていた、ADATAのSSDと650Wプラグイン電源を調達。
SSDにOSパーティションをクローニングで移行、SSD単独起動をして、
再びエクスペリエンスインデックスを取得。
このスコアの伸びは脅威です
もうカンストする勢いのスペックアップになりました。
※１０月８日現在の構成品
M/B：ギガバイト GA-Z77X-D3H
電源：サイズ 超力2プラグイン650W
SSD（システム）：ADATA PremierPro SP900 128GB
ケース：BITFENIX Colossus BFC-CLS-600-KKLB1-RP
ＨＤＤ(データ)：HGST DESKSTAR HDP725050GLA360 （500GB SATA2）
メモリー：Cruciel 4GBKIT PC3-10600 unbuff DDR3 2GB2枚組（2組4枚8GB搭載）
月夜叉一穂さん
2012/09/16
Cruciel 4GBKIT PC3-10600 unbuff DDR3 2GB2枚組
をもう一組。結局メモリースロットを全て使い切ってしまいました。
月夜叉一穂さん
2012/10/04
ＳＳＤも追加購入しました。
ある意味今使っているＰｅｎｔｉｕｍＤＣ機の置き換えマシンを
作ってしまった気がします。
この電源は奥側にＡＴＸ２４ピンとＥＰＳ１２Ｖのケーブル引き出し口が
設定されているため、スムーズにケーブルが取り回せました。
古いケースにバラック組みしていますが、エアフローは恐ろしいほど
良好です。ｉ５にグラボを足しても、充分安定した電力が確保できると思います。
月夜叉一穂さん
2012/10/06
オーバークロック状態で動いていたようです。
３．８ＧＨｚで動いていました
月夜叉一穂さん
2012/12/18
Windows8の評価版を導入し、いろいろと実験中です。
