第3世代 インテル® Core™ プロセッサー Top Gun Review

素人のレビューです

TOP　GUN　Review.PNG
TOP　GUN　Review.PNG



２０１２/９/２５　素人のTOP　GUN　REVIEW　２　

http://zigsow.jp/?m=zigsow&a=page_fh_own_item_detail&own_item_id=217095

2012/９/１３　　　追記



この度は、TOP　GUN　REVIEW　77名の一人に選んで頂きまして

INTEL社様、ZIGSOW様　感謝いたしております。

多くの先人の方がいろんな角度からのレビューをされて、

私の様な素人がレビューするにはおこがましいのですが

素人目線で頑張ってレビューさせて頂きます。

2012/8/15　AM　到着

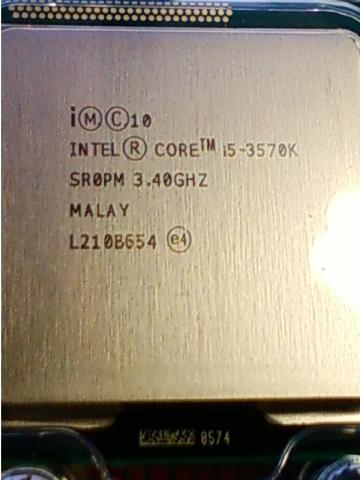

マレー産
マレー産



CPU　クーラー　説明書
CPU　クーラー　説明書

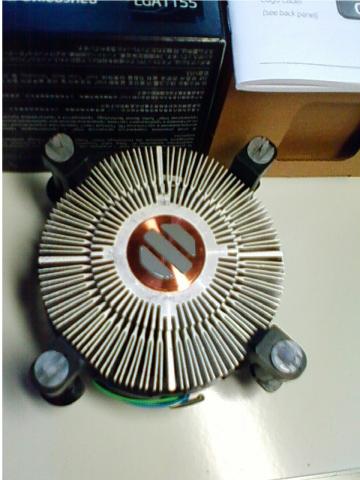

CPUクーラーの接地面
CPUクーラーの接地面




PC構成
CPU : Intel　Core i5-3570K

CPUクーラー: リテールクーラー（付属のクーラー）

マザーボード :ASRock　B3 H67M-ITX

メモリ : CFD　W3U1600HQ-4G

HDD：　Seagate　ST250LT003
　　　
電源 : MiniBOX PicoPSU-160-XT 、 DELTA ADP-150BB　B

ビデオカード : オンボード

光学ドライブ : 外付けLITEON　ESAU108-103

PCケース：Scythe　EVE　

OS : Windows 8 Consumer Preview　64bt

レビューに支障が有ればWindows 8 Release Preview　64btに変更。

zigsowデビューより以前から改造、改善していた物に Core i5-3570Kを換装いたします。

先ずは、６シリーズのマザーボードASRock　B3 H67M-ITX なので

Intel Ivy Bridge に対応する為にBIOSアップデート　2.10にバージョンアップ

ASRockサイトに入り、 H67M-ITXファイルのダウンロード、BIOSダウンロードで2.10を選択、

PCダウンロード後に展開、再起動でBIOSは2.10になります。


H67M-ITX　BIOS　アップデート
H67M-ITX　BIOS　アップデート



2.20バージョン
1. Update CPU code.
2. Modify for Windows8 shut down behavior
は Windows 8 Consumer Preview　64btなのでひとまず置いて、もし挙動不審になれば解凍

してインストールすれば良し。

注意書きとして、「Intel Ivy Bridge CPU に対応するには、対応する BIOS、ドライバ、

およびAXTU 更新が必要です。」有るのでついでにドライバ、AXTUのバージョンアップ、

Windows 8 Consumer Preview　64bt使用ですがWindows７64btを選択

これでready　to　go！

どの会社のUEFIーBIOSも簡単にバージョンアップ出来るようです。

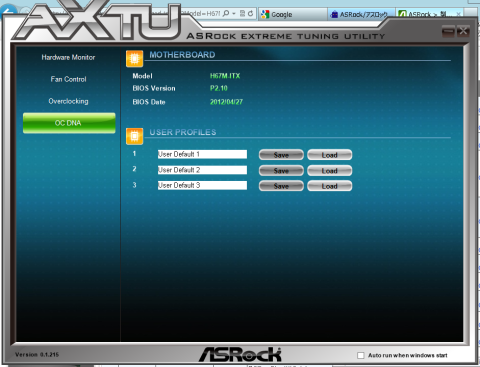

H67M-ITX　AXTU
H67M-ITX　AXTU



ちゃんと2.10と表示してあります。

CPUの換装

CPUクーラーの取り外しは、マーザーボードを取り外さなくてはならないのでちょっと

面倒臭い。この半年以上で何度バラしては組立をやったことか久しぶりのプッシュピン。

クーラー、グリスはリテールを使用します。

Windows 8 Consumer Preview　64btは、まだ多くのソフトがサポートされていません。
　
HWMonitor1.19はやはりフリーズしてしまいました、August 12, 2012 に新しい1.20バージョン

がWindows 8 をサポートしている様なので此方をダウンロードして解凍して使ってみます。

OCCTも同じようにWindows 8 をサポートしている新しいOCCT4.3.1を使用します。

どちらもUSBメモリのポータブルにして置くと他のPCの時も使えるのでお薦めします。

ASRock　B3 H67M-ITX はi3-2105の時、HWMonitor、OCCT表示でCPUTIN温度が126度になりました。

今回も同じようです。HWMonitorは無視、OCCTでは設定を開けてCPUTIN温度を選択しチェックを

外しDisabledして計測。

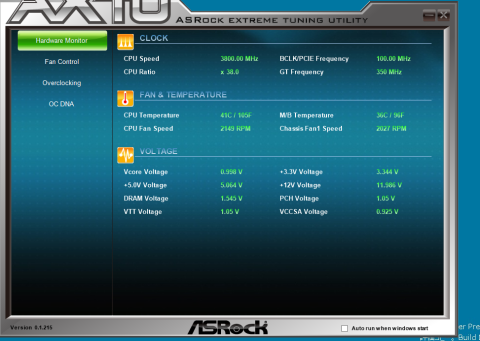

H67M-ITX　AXTU
H67M-ITX　AXTU



室温　32度　　AXTU読みで

一回目アイドリング時　CPU　３９～４１度　マザーボード３５～３６度　消費電力　３０Ｗ

クロック、温度、ファン回転数、電力が表示されていることを確認

さて、いよいよ計測です。

上に書いたフリーズが起こり強制終了して新しいバージョンのHWMonitor、OCCTを

使って二回目

起動時　最高消費電力４８Ｗ　アイドリング時　２６～２７Ｗ

少し減ってますが、減る分はOKと・・・・

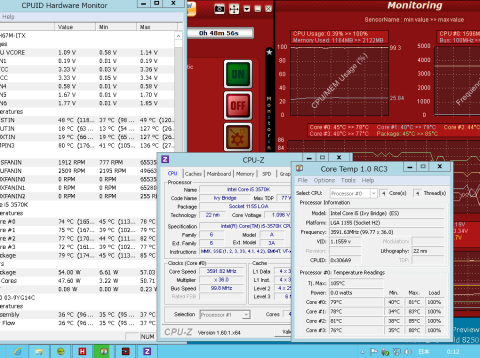

OCCT4.3.1

OCCT4.3.1
OCCT4.3.1



CPU温度は８０度を超えるコアも在りますが平均８０度　　消費電力は１１０W

思っていた以上に上を行っています。


OCCT4.3.1計測2分後
OCCT4.3.1計測2分後



リテールクーラーだと下がり方もゆっくりです。

Prime９５

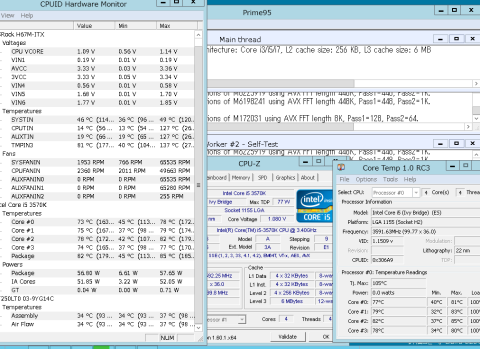

Prime95　5分
Prime95　5分



CPU温度は２～３度低い　　消費電力も１００W

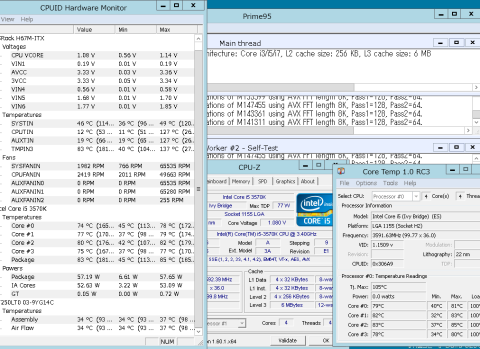

Prime９５　３０分
Prime９５　３０分



CPU温度はOCCTよりほんのわずか低いだけ　消費電力も１０３～１０５Ｗ

３度目の起動　起動時の最高消費電力４８Ｗ

　室温　３０度　AXTU読みで

アイドリング時　CPU　３９～４１度　マザーボード３５～３６度　一回目と変わらず

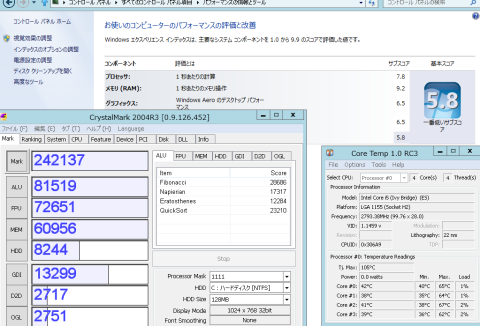

CrystalMark2004R３　

CrystalMark2004R3
CrystalMark2004R3



計測時　CPU温度７０度は切っています。消費電力　７７W

私の様なゲーム、エンコードをしない方は、だいたいこの位の数値になるのでは？？

消費電力をもう少し下げる為に

DRAM　Voltageを1.250Vに下げてみました。

アイドリング時　２４～２５Ｗ

G.Skill F3-12800CL9D-8GBSR2 はxmp定格で1.25Ｖですからすごいメモリです。

周知のようにIvy Bridge世代のCPU熱問題は諸先輩にお任せしますがリテールクーラーでの

長時間、高負荷の使用はやはり・・・あまり好きではありません。


今までの自作PCと比較するのも変ですが

ASRock　B3 H67M-ITX、Intel Core i3-2105の組み合わせは３０～４０％消費電力が少なく
http://zigsow.jp/?m=zigsow&a=page_fh_own_item_detail&...
なりますが、それと伴いCrystalMark　2004R3スコア値が３０～４０％低くなります。



ASRock　G41MH/USB3 R2.0 、Core 2 Quad Q9450 、Windows　XP　SP3と比べると
http://club.coneco.net/review/Review_Detail.aspx?rev=76632
３０～４０％ほど消費電力が違います。



板祭り　Vol．０３で頂いた

GIGABYTE　GA-Z77MX-D3H
Intel　Core i5-3570K　
ANTEC　EarthWatts　EA-450-PLATINUM
詳しくは
http://zigsow.jp/?m=zigsow&a=page_fh_own_item_detail&...
構成と比べてみると

アイドリング時は3～4Ｗほど下回っています。

OCCT4.3.1負荷時は１０Ｗほど上回っています。

やはりPLATINUM電源は凄い、Scythe　ENERGIA-450　GOLDでは多分、上と同じ数値でしょう。

しかも、GA-Z77MX-D3H構成ではHDDや１４０ｍｍ、１２０ｍｍのファンを６個接続してます。

これで比較して板祭り　Vol．０３でレビューしたPC構成はいい線行っているのかも！！

Intel　Core i5-3570Kを購入される方はK付きなのでオーバークロック目的の方が多いのでは

ないかと思いますからそれなりにケース、クーラーも大きな物です。

Ivy Bridge世代のCPUでは、22nmプロセスルールとトライゲートトランジスタが採用され

TDPが低くなりCPUの処理能力アップ　言う事無いのですが???

今回のレビューの私の様にMini-ITX、小さなケースと一緒に運用される方は排熱や

電源としてのアダプタをじっくりPC構成を考えなければ熱暴走してしまいます。

Ivy Bridge７シリーズM/Bとリテールクーラーよりましなクーラーの組み合わせの方が

いろいろな点で無難かな！

最後に

Zigsowに辿り着いたのは、私がPCに関してズブの素人でインターネットで調べて行くうち

諸先輩たちが解りやすくレビューされていましたが、それでも私には理解出来ない事が

多々あります。そこで、私の様なズブの素人でも解る様なレビューを書きたいと思いましたが

悔しいかな作文能力が乏しい為、上手く表現出来ずにいます。ご容赦下さいませ。



------------------------------------------------------------------------------

2012/９/１３

やはり、リテールクーラーだと排熱がネックになっているようだし、せっかくのK付きなので

手持ちのジャンクで手に入れたGIGABYTE　GZ-X1 ブラック　(GZ-X1BPD-100)とSARock

Z68M－USB3換装しようという少し切ったり張ったりしています。

それを、第二弾としてレビュー致します。

これで後1か月ほどはゆっくりと遊べます。
