この度はジグソー杯オーバークロックコンテストでの
ＡＳＵＳ Ｐ８Ｚ６８-V ＲＲＯ/GEN3マザーボードプレミアムレビューに選出くださり
誠にありがとうございます ＡＳＵＳ社様、ＺＩＧＳＯＷ社様には御礼を申しあげます
このレビューでは使用パーツの紹介、ＰＣの性能、ベンチマークはＣＰＵ側で行って
いますので割愛させていただきます。ＣＰＵ CORE ｉ７-2600Kも併せてごらんください
--------★★★画像はダブルクリックで拡大できますよ★★★---------
★付属品など

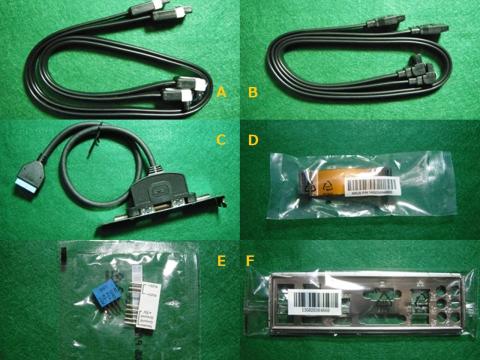

まず梱包箱と付属品などを紹介します
A：SATA 6Gb/s ケーブル Ｂ：ＳＡＴＡ ３Ｇb/s ケーブル
Ｃ：ＡＳＵＳ ＵＳＢ３．０ブラケット Ｄ：ＡＳＵＳ ＳＬＩブリッジコネクター
Ｅ：２ｉｎ１ ＡＳＵＳ Ｑコネクター Ｆ：バックパネル ＡＳＵＳ Ｑシールド
このバックパネルはクッションが張られていて、表面にアルミコーテングされていて
電磁波のシールド？をしているのか？
投げ込みとドライバー＆ソフトＣＤＲＯＭ
マザーボード本体
★概要
★新機能
PCI-EX16 スロットが３．０に対応しています 画像では対応スロットが黄色い線で囲まれています
★マザーボード全景
ブルーのヒートシンクが印象的ですね
★基板の裏側（下側）を覗いてみましょう。
細長いブルーの板はヒートシンクの受け板
ＣＰＵソケットの受け板などが見えます 丁寧な作りだなあと思います
熱で基板が反りかえるのを防止ですかね 補強の意味もありますよね
メモリースロットは片側固定でレバーがありません
固定側に差し込んで平らに押さえて右のレバーでロックします。
エッ、今までのはなんだったのですか？

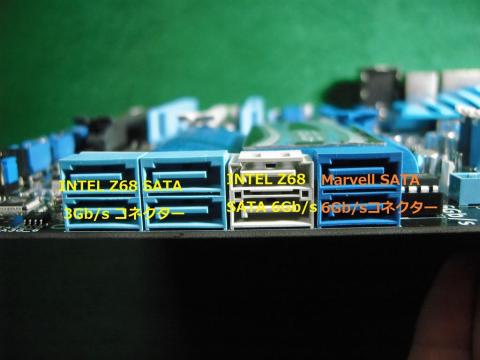

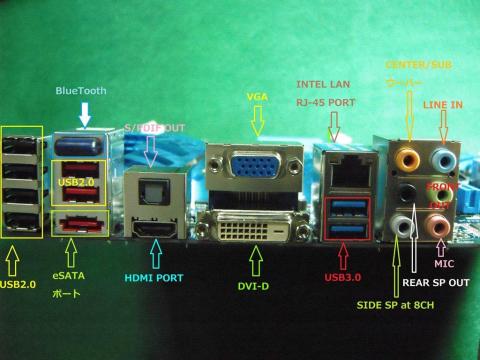

★コネクター類
★使用部品／ＣＰＵ組み立てはＣＰＵのレビューでご覧ください
★ＣＰＵ、メモリー装着後のマザーボード
このままケースに組み込みますがＨＤＤがあたるので外します
ケース自体は余裕がありやりやすいです （ＡＮＴＥＣ ＳＯＬＯⅡ）
★組み込み便利アイテム 付属品です
暗いところでの配線には便利です ＵＳＢ端子のもあります
★ＰＣケースへの組み込み
組み上がりました ＷＩＮＤＯＷＳ７もＩＮＳＴＡＬＬしました
グラボＧＴ４４０、地デジチューナーGV-MVP/XS2WとGV-MVP/XSWが刺さっています
★付属ソフト
ＣＤＲＯＭに入っているＰＣ ＤＩａｇｎｏｓｔｉｃｓ、ＡＩ ＳｕｉｔｅⅡをインストールしてみました
■ＰＣ ＤＩＡＧＮＯＳＴＩＣＳ
このソフトはＣＰＵ、ＣＭＯＳメモリー、ＲＴＣ、ＵＳＢ他のテストが行えます
またＣＰＵ、メモリー、ビデオのストレステストが行えます
■ＡＩ ＳｕｉｔｅⅡ
ＰＣのハード管理、設定、ＯＣ機能があります
ツール、モニター、更新、システム情報、設定のタブがあります
---------------------●●● ツール・ソフト ●●●------------------
ターボ(手動)
ターボ(自動) ＦＡＳＴとＥＸＴＲＥＭＥがあります
ＤＩＧＩ＋ＶＲＭ
ＶＲＭ電圧とＣＰＵクロックを調整して安定性を強化します また優れた電源効率で
熱発生が最小限となります
ＥＰＵ
省電力ソフト
ＦＡＮ Ｘｐｅｒｔ
異なる電力でＣＰＵＦＡＮ回転数を計測します 計測にⅠ分くらいかかります
ＰｒｏｂｅⅡ
センサー値表示です
ＳＥＮＳＯＲ ＲＥＣＯＲＤＥＲ
ＢＴ ＧＯ！
ＢＬＵＥＴＯＯＴＨデバイスと同期をとりファイル転送、音楽再生などを行うものです
ＡＩ Ｃｈｈａｒｇｅｒ＋
ＩＰＯＤ、ＩＰＨＯＮＥ、ＩＰＡＤなどを急速充電します
ＵＳＢ３．０ ＢＯＯＳＴ
ＵＳＢデバイスの転送速度を最適化します
---------------------●●● モニター・ソフト ●●●------------------
ＳＥＮＳＯＲ
ＣＰＵ Ｆｒｅｑｕｅｎｃｙ
■ＣＤＲＯＭのその他のソフト
---------------------★★★オーバークロック★★★-------------------
ＰＣの電源を入れ、起動したらＤＥＬキーを押します
次の画面がでますので右上のＡＤＶＡＮＣＥＤ ＭＯＤＥをクリックします
ＡＩ Ｔｗｅａｋｅｒに移動します
画像の様に設定して、再起動......WINDOWSを起動します
ＷＩＮＤＯＷＳ７を起動してＡＩ ＳｕｉｔｅⅡでＴｕｒｂｏＶ ＥＶＯを立ち上げます
上部タブのＡＵＴＯ ＴＵＮＩＮＧ から下のＦＡＳＴをクリック起動します
自動でＷＩＮＤＯＷＳ７が終了---再起動されます
ですが、起動が終わっても周波数は１６００ＭＨＺ辺りです
ＳＵＰＥＲπなど負荷をかけるソフトを実行すると４３００ＭＨＺになります
ＷＩＮＤＯＷＳ７の特性？らしい SPEEDSTEPはOFFです
ターボ設定の結果は自動で表示されます
しっかりと理論が判っていないので手探り状態です
ＷＩＮＤＯＷＳ７はいつもクロックが同じでないので
苦労しました ＳＰＥＥＤＳＴＥＰ切っても負荷無いとクロックあがりません
徹底してますね
ＡＳＵＳのマザーボードは２回目です ＭＳＩが多かった ギガバイトも少ないですね
ＴＯＯＬの使い方が判らないのにクロックも変化するのであたふたしました
なにはともあれ、こういう機会をくださり有り難うございました
-------------★★★オーバークロックは下のリンク先でご覧ください★★★------------
2012.1.18 記
ジグソー杯・オーバークロック・コンテスト A級ライセンス
http://zigsow.jp/?m=zigsow&a=page_fh_own_item_detail&...
-----2012.1.21---------CPUファンを交換----------------------------------
１０℃くらいは下がっているようです
詳しくはこちらでごらんください
その後水冷クーラーに換えました
「最後に」
２ヶ月このマザーボードを使ってきました 云えることは安定しているマザーボードということです
また、オーバークロック機能も満載、かといってエコで使うにも十分な機能があります
メモリーの誤動作でブルースクリーンになることもなく安定志向ですね
私は地デジ、ＢＳ、ＣＳ放送など録画してＢＤにコピーすることが多かったのですが
動作は正常に動きました またスリープ機能を使って録画をしましたが正常な動作でした
付属されているソフトもしっかり作られていて実用性は十分でした
付属のソフトって奇をてらったものが多いのですが、まじめに使いやすさ、実用性を
考えたソフト類で使いやすかったです。
オーバークロックも４．５ＧＨＺでも常用可能かなと思えました まあデフォルトで
現在は立ち上げていますが、ＷＩＮＤＯＷＳ上で簡単にオーバークロックができるのは
すばらしいと思います 昔の設定ピンをあちこち付け替えていたのが懐かしい感じです
最後までお付き合いくださり有難うございました。
２０１２．３．６ タコシー
以上
2013/12/3 PCI-EXスロットが認識しない時
当マザーボードにはスロットがＰＣＩ－ＥＸが５本、ＰＣＩスロットが２本あります
で、ＰＣＩ－ＥＸスロットにキャプチャーカードを差し込んでも何処かが
認識しないときがあります そのときは、ＵＥＦＩ（昔のＢＩＯＳ？）を起動して
（電源入れたらＤＥＬキーを押すと画面が出ます）以下のことを確認してください
その中に、ADVANCED → on board config 設定があり、その下に
PCI Express X16_3slot(black)bandwidth(auto)が在りますので
AUTO--X4--X1 を X1にします 取扱説明書の3-22です
X1にするとUSB3-24は無効になります 前面パネル対応のUSB3.0コネクターです
マザーボードの前のほうにあるコネクターです...
PCI-EXスロットは全部動作する筈です。
取説2-12,2-13ページに詳しく載っています....ご参考にしてください。
追記 マザーボードとは関係ない話ですが......
2013.12.4
スリープにすると電源ランプが点滅する
これはＷＩＮ７でですが、ハイブリッドスリープになっていると点滅するようです
ハイブリッドスリープを休止状態とスタンバイに分けます
スタートボタンの「プログラムとファイルの検索」に「電源」と入力し「電源プランの編集」を表示 選択
プラン設定の編集 に「詳細な電源設定の変更」があるので選択。
詳細設定 の「スリープ」に「ハイブリッドスリープを許可する」があるので、「オフ」（許可しない）に設定する。
するとスタンバイ（スリープ）と休止状態に分かれる ので休止状態を使う
ＰＣの電源を切るところに、スリープ、休止、再起動などが出ます
...
