ジグソー杯・オーバークロック・コンテスト - インテル® Core™ i7-2600Kレビュー

久しぶりのASUS(^^ゞ　小ネタ追記しました




この度はジグソープレミアムレビュー「ジグソー杯・オーバークロック・コンテスト - インテル(R) Core(TM) i7-2600Kレビュー」にて､ASUS® P8Z68-V PRO/GEN3のレビューアーに御選出を頂き有難う御座います｡
この様な機会を下さったzigsow様、ASUS様に心より感謝申し上げます｡

早速レビューに入りたいと思います｡

まず内容品の確認です｡


マザーボート本体と梱包品ですが､SATAケーブルが3Gb/s対応が2本､6Gb/s対応ものが2本の計4本あります｡接続端子が色分けされてて､間違うことがなくて良いですね｡
それから､USB3.0の内部接続用のブラケットが付属してます｡ボード上のUSB3.0端子から引き回して､拡張スロットのブラケットに取り付けます｡ただ､どうせブラケットを付けるなら､既にリアパネルにはUSB3.0ポートが2つありますので､ケースの3.5インチベイに取り付けできるタイプが良かったですね｡

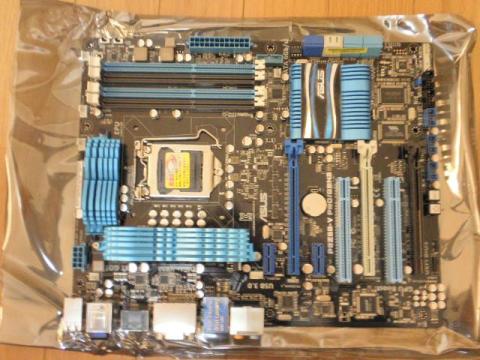

それではマザーボード本体を見ていこう｡

通常のATX規格のサイズで､ブラックの基盤にブルーのスロットやヒートシンク｡最近のASUSのマザーボードの定番の配色ですね｡ボード上には電源スイッチとリセットボタンがあり､露出型のケースを使ったり､検証で使う場合に便利である｡

サウスブリッジ周りです｡上の端子が､SATAのポートになってます｡左から､青の端子がMarvellのコントローラによる6Gb/sのSATAが2ポート｡白の端子がチップセットによる6Gb/sのSATAが2ポート｡そして水色の端子がチップセットによる3Gb/sのSATAが4ポートと合計8ポートのSATAデバイスが接続できます｡

メモリスロットは合計4｡DDR3-1066､1333､1600､1866､2133に対応しており､1600以上はオーバークロックでの扱いとなる｡

CPUソケットはLGA1155｡現在発売されているCeleronからi7-2700Kまで幅広いCPUに対応｡また次期メインストリーム向けのCPU､ivybridgeにも対応している｡CPUをアップグレードも可能で､長く付き合えるマザーボードと言えるでしょう｡
またCPU周辺のコンデンサには特徴的なデザインのヒートシンクが取り付けられている｡効率的な廃熱が期待できるだろう｡

拡張スロットは合計7｡2 x PCIe 3.0/2.0 x16 (シングルの場合x16かデュアルの場 x8),､1 x PCIe 2.0 x16 (x4モード､黒)､2 x PCIe x1 ､2 x PCIとなっている｡青のスロットはPCI Express 3.0に対応している｡現在の2.0では一方向あたり500MB/sに対し､倍の1GB/ｓの帯域を使える｡ただしこれには､PCI Express 3.0に対応したCPUとそれに対応したグラフィックカードが必要となる｡グラフィックカードは先に発売されたRADEON7970が対応しているが､CPUが対応のものが今現在発売されていない｡対応のCPUの発売が望まれる｡
拡張スロットで注意してもらいたいのが､黒のスロット｡形状こそx16だが､動作は最大でx4｡その上制約がある｡このスロットをx4使いたい場合､x1のスロット2カ所､ヘッダピンよるUSB3.0､バックパネルにあるe-sataが使えなくなるので､注意が必要だ｡これは､これらのデバイスと帯域を共有しているからである｡

メモリスロットの脇にはTPU､EPUというスイッチがある｡TPUは｢TurboV Processing Unit｣の略で､このスイッチ一つで､自動的にオーバークロックしてくれるというもの｡またEPUは｢Energy Processing Unit｣の略で､自動的にコンピューターの不可を検知し､消費電力を抑えてくれるというもの｡ちなみにEPUは､高負荷時におけるシステム全体の消費電力を80％低減できると謳っている｡
あとメモリスロットに近いところに丸いボタンがあると思うが､これはもしメモリーに相性が出た場合押してみてほしい｡自動で互換性を調整して､運が良ければ起動できるらしい(^^ゞ

最後にバックパネルを見ていこう｡
USB2.0ポートが6､USB3.0ポートが2､e-sataが1､LANが1､各種音声ジャック｡映像出力も､D-sub､DVI､HDMIと3種類あり､ビデオカードがなくてもCPUのビデオ機能を使って映像を楽しめる｡Z68(一部H67でも可)の特徴でもある､Virtuにも対応している｡
またBluetoothも内蔵している｡私､簡単な写真なら､スマートフォンで撮影する場合が多い｡その時にスマートフォンからPCにファイルを転送する場合に重宝している｡また各種Bluetooth対応周辺機器が､Bluetoothのドングルを買わずに､その日から使えるのもメリットであろう｡
LANのNICも､MarvellやRealtekではなく､贅沢にもIntelのチップを搭載している｡今回のレビューでは触れないが､このチップが秀逸で､詳細は以前レビューさせていただいた､IntelのH67マザーをご覧いただきたい｡


それでは早速使ってみていきたいと思います｡今回のレビューのポイントはオーバークロック｡ということで取り付け完了からのレビューになります｡

ケース内に取り付けした画像がこちら｡

水冷クーラーのラジエターの冷却に補助としてAntec Spot Coolを使った｡そのためにケース内が光ってます｡


またマザーボード以外に今回使ったパーツを紹介します。

CPU：インテル® Core™ i7-2600K



メモリ：A-DATA　DDR3-1866 4GB×2枚組 AX3U1866GC4G9B-DG2



ビデオカード：MSI Radeon HD6850搭載ビデオカード OCモデル　R6850 CYCLONE 1GD5 PE OC V2



SSD:インテル SSD 510 250GB×2台（オンボードでRAID０）



HDD：日立 HGST Travelstar パッケージ版 2.5inch 500GB 8MB 5400rpm 0S02598



光学ドライブ：LG Electronics 内蔵DVDドライブ（SATA対応） GH24NS70 BOX (ソフト/3色ベゼル付)



電源：ANTEC ATX電源 850W HCP-850（レビュー未掲載）

CPUクーラー：ANTEC 簡易水冷CPUクーラー上位モデル「KUHLER-H2O-920」



ケース：ANTEC 静音ケース SOLO II




今回のマザーボードはBIOSにEFIを使っています｡私がZ68で使ってるGIGABYTEのこちらのマザー｡


ハイブリッドEFIと名付けていますが､私からいわせると｢ナンチャッテEFI｣｡

ということで､正真正銘のEFIを使うのは今回初めてです｡

少々BIOS設定画面を見てもらいます｡

｢メイン｣の画面｡ここでは特に設定するところはありませんが､各種情報が閲覧可能です｡

｢Ai Tweaker｣の画面です｡こちらでオーバークロックに関した設定を行います｡設定は後ほど｡

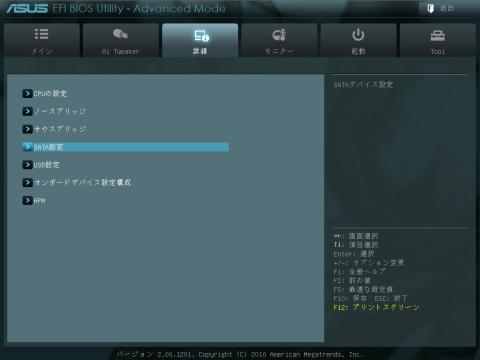

｢詳細｣の画面です｡こちらではオンボードデバイスの設定やSATAの動作設定､ビデオ出力の設定を行います｡

｢詳細｣の設定では､この画面の一番下､｢IGD Multi-Monitor｣を有効にすることで､Virtuが使えるようになります｡

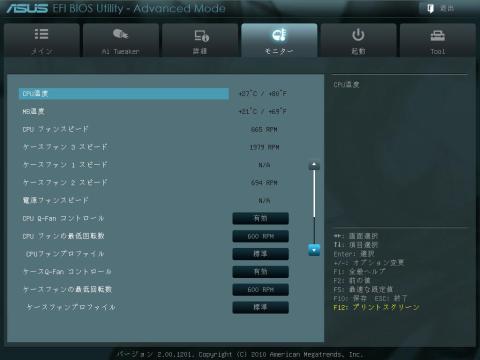

｢モニター｣の画面です｡こちらではCPUやマザーボードの温度や､FANのコントロールを設定できます｡

｢起動｣の画面です｡こちらではBoot順を決めたり､起動に関する設定を行います｡

｢Tool｣の画面｡こちらではBIOSのアップデートや､メモリのSPD情報の閲覧､OCプロフィールの作成が出来ます｡

以上がEFI-BIOSの設定です｡初めは今までと違ったGUIに戸惑いましたが､よくよく見れば設定項目はそんなに変わってない｡今現在は慣れてオーバークロックに挑戦してます｡

では本題のオーバークロックに移ってまいります。
一番手っ取り早く簡単にオーバークロックができるのが､マザーボード添付のユーティリティにある､AI Suite Ⅱにある､｢TURBOV EVO」を使うことです｡

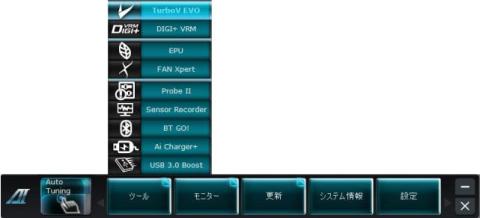

AI Suite Ⅱを起動させ､ツールボタンを押すと一番上に､TURBOV EVOがある｡こちらを起動｡

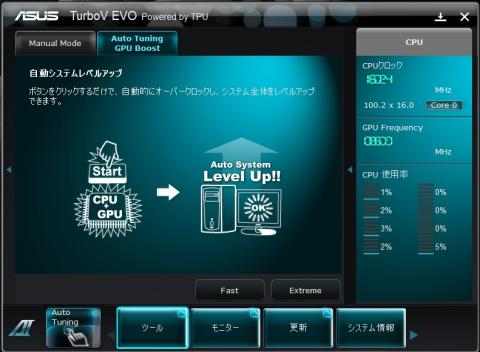

この｢Fast｣と｢Extreme｣というボタンを押せば､自動でオーバークロックしてくれます｡｢Extreme｣はかなりの負荷を掛けるということで､ここは｢Fast｣を選んでみたいと思います｡

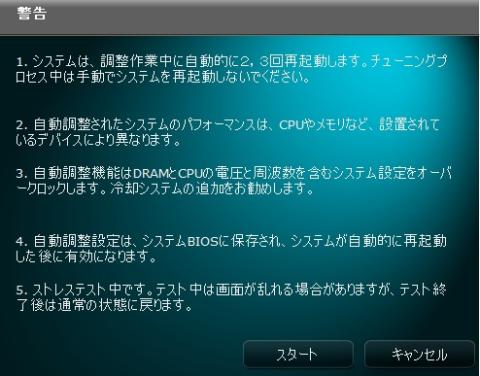

このように警告表示が出ますが､スタートを押すと自動で再起動します｡
再起動後はこのように､オーバークロックの結果も表示されます｡これを一つの目安として､手動でオーバークロックしていきたいと思います｡というのも､これだと内蔵GPUまでオーバークロックされるからです｡

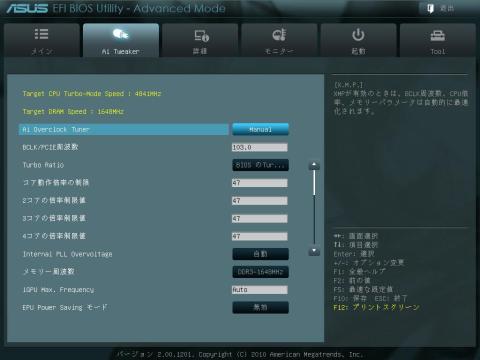

これが現在の自動でオーバークロックされた各種設定です｡これを元にOS上ではなく､BIOSでオーバークロックしていきます｡

BCLKを｢103Mhz｣に､メモリはDDR3-1866を載せてますが､クロックを敢えて下げました｡

CPU電圧ですが､今回はOffｓet Modeを選びました｡

あとの項目は､初期設定および自動を選びました｡

この設定でWindowsを起動してみます｡
問題なく起動できました｡

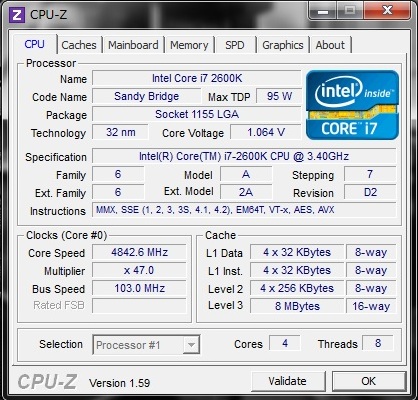

CPU-Zの画面です｡

これで3DMark Vantageを走らせてみます｡
CPU TESTで落ちるかと思いましたが､完走しました｡

ちゃんと4842Mhzで動作してます｡

オーバークロックコンテストには､以上の手順を踏まえて挑戦していきたいと思います｡

今回レビューさせていただいたこのマザーボードですが､オンボードのデバイスも多く､オーバークロック機能も初心者でも使えるツールを用意し､非常にコストパフォーマンスのいいマザーだと思います｡
確かに価格比較サイトで長期間ランキング1位をとるだけのことはあるなぁって思いました｡

以上で一端レビューを終わらせていただきますが､追記や写真の追加は随時行って参ります｡
ご覧になっていただきありがとうございました｡

って､もう1つご覧になっていただきたいものがあります｡

3DMark Vantageの完走後のハードウエアモニターの情報です｡

何とCPUのパッケージ温度が90°を超えてました！！
今日､とある方から心配のメッセージをいただきましたが､CPUの個体差なんでしょうか！？
ということで


1/16追記
こちらを見ていただきたい｡

Q-connectorとUSBコネクタが入った袋です｡
よーく見ていただくと


｢こちら側のどこからでも開けることが出来ます｣と｡

（さま～ず三村風にシャウト！！）
ちゅーか、これ合成写真のネタですから(^^ゞ
