zigsow運営様 & ASUS様、ありがとうございます。
H61/H67/P67は使っていますが、今回は初めてのZ68マザーボードです。

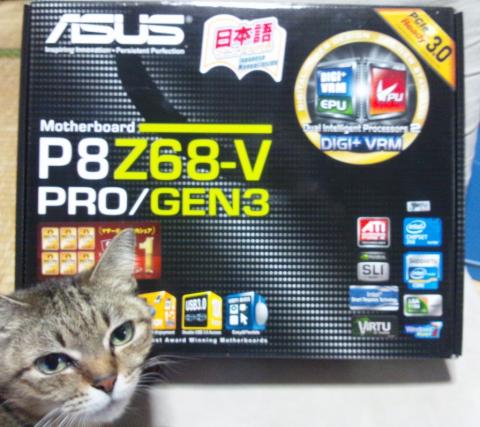

安物のM/Bとは違う面構えに猫もウットリ！＾＾
CPUのオーバークロック関連は、ジグソー杯の方に記載したいと思います。
シンプル?にレビューしたいと思います。

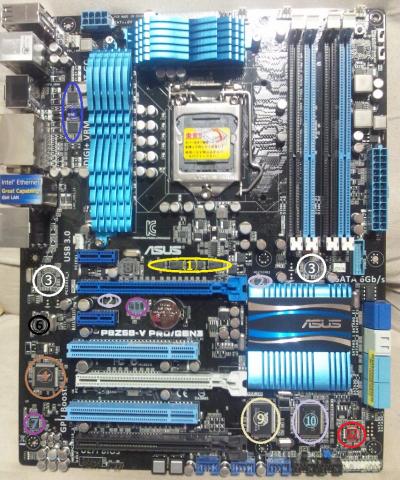

Asmedia社製のCHIPが、たくさん使われている！
ちなみに、Asmedia社てどんな会社？と調べてみたら・・・
2004年にデジタル家電機器と娯楽用途分野向けを中心した半導体の設計会社だそうです。
AsusTekの子会社として設立しています。

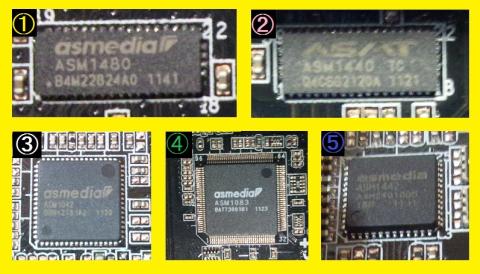

AsusTekの子会社かぁ～ なるほど！たくさん載ってるハズだよねぇ！＾＾
１．Asmedia ASM1480
PCI-Express 3.0対応させるICスイッチングチップ
16から8チャンネルのマルチプレクサ/デマルチプレクサスイッチを実現するCHIPです。
http://www.asmedia.com.tw/eng/e_show_products.php?cate_in...
２．Asmedia ASM1440
PCI-Express 2.0対応させるICスイッチングチップ
http://www.asmedia.com.tw/eng/e_show_products.php?item=82...
３．Asmedia ASM1042
USB3.0 Host Controller
２つ搭載されているので計４つのポートが使用可能に！
NECのD720200Fより少し速いとの事！良い事だ！
http://www.asmedia.com.tw/eng/e_show_products.php?item=10...
４．Asmedia ASM1083
PCIe - PCIブリッジです。
PV4の様なハイビジョンキャプチャーボードでトラブル続出中！
色々調べてみるとPCIバスの帯域不足が原因のようだ。
PCIバスをフルに使うようなカードは厳しいようだ。
http://www.asmedia.com.tw/eng/e_show_products.php?item=11...
５．Asmedia ASM1442
DVI-DとHDMI用にTMDSチップが２つ搭載！
HDMI v1.3 対応
http://www.asmedia.com.tw/eng/e_show_products.php?item=88

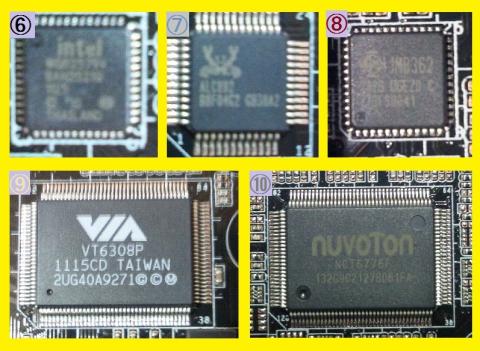

よく見掛けるCHIP達！お世話になっております。
６．Intel 82579 Gigabit LAN Controller
７．Realtek ALC892 8-Channel High Definition Audio CODEC
８．JMicron JMB362 controller
９．VIA 6308P controller
10．Nuvoton NCT6776F Super I/O controller

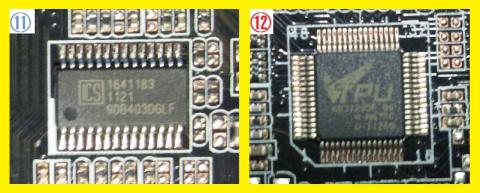

クロックジェネレータとASUS TPU OCガンバレ！
11．ICS 9DB403DGLF クロックジェネレータ
12．ASUS TPU
このM/Bの最大のウリ？OCに励め！
後はZ68CHIPを覆うヒートシンクの下に【Marvell PCIe SATA 6Gb/s controller】が隠れています。
多分、Marvell 88SE9172かな？PCI-E x1で繋がっているらしく・・・速度が・・・出ません・・・TT
SSDとかでRAID０しても期待出来ない残念！ （400MB/s弱で頭打ち orz）
SSD単独かHDDで活用しよう！
ザックリと組んでみた！

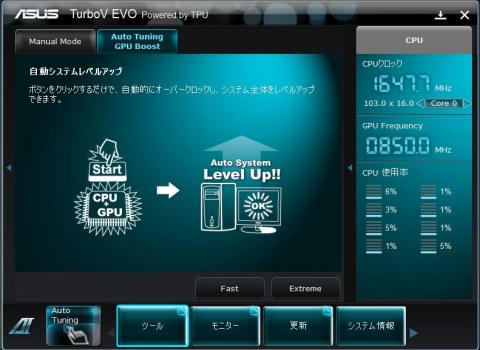

TurboV EVOのAuto Tuningで試してみる

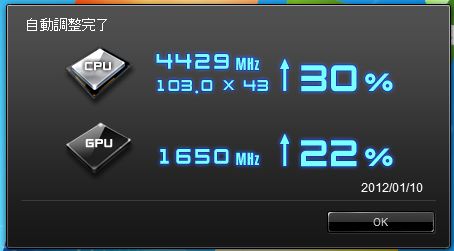

FastでCPUが30% GPUが22% UP！この数値を土台にして少しづつOCをしていこう！

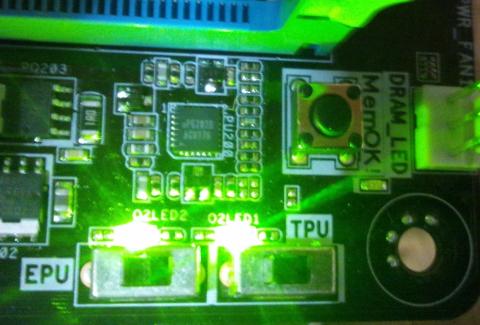

さぁ～！TPUの出番だぁ！スイッチON！

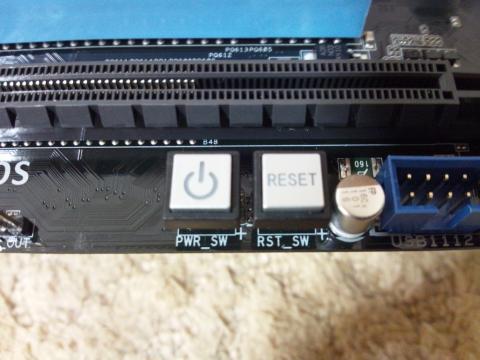

BCLKを少し上げるとフリーズしまくり・・・TT このボタンが大活躍中！
リテールFANだと4.8Gが限界？（部屋の温度が18℃時）みたいすぅ！
CPUクーラーを換えてチャレンジしたいと思います。
結果はジグソー杯の方で！ ～ つづく ～
