久しぶりのASUS(^^ゞ 小ネタ追記しました




この度はジグソープレミアムレビュー「ジグソー杯・オーバークロック・コンテスト - インテル(R) Core(TM) i7-2600Kレビュー」にて、ASUS® P8Z68-V PRO/GEN3のレビューアーに御選出を頂き有難う御座います。
この様な機会を下さったzigsow様、ASUS様に心より感謝申し上げます。

早速レビューに入りたいと思います。

まず内容品の確認です。


マザーボート本体と梱包品ですが、SATAケーブルが3Gb/s対応が2本、6Gb/s対応ものが2本の計4本あります。接続端子が色分けされてて、間違うことがなくて良いですね。
それから、USB3.0の内部接続用のブラケットが付属してます。ボード上のUSB3.0端子から引き回して、拡張スロットのブラケットに取り付けます。ただ、どうせブラケットを付けるなら、既にリアパネルにはUSB3.0ポートが2つありますので、ケースの3.5インチベイに取り付けできるタイプが良かったですね。

それではマザーボード本体を見ていこう。

通常のATX規格のサイズで、ブラックの基盤にブルーのスロットやヒートシンク。最近のASUSのマザーボードの定番の配色ですね。ボード上には電源スイッチとリセットボタンがあり、露出型のケースを使ったり、検証で使う場合に便利である。

サウスブリッジ周りです。上の端子が、SATAのポートになってます。左から、青の端子がMarvellのコントローラによる6Gb/sのSATAが2ポート。白の端子がチップセットによる6Gb/sのSATAが2ポート。そして水色の端子がチップセットによる3Gb/sのSATAが4ポートと合計8ポートのSATAデバイスが接続できます。

メモリスロットは合計4。DDR3-1066、1333、1600、1866、2133に対応しており、1600以上はオーバークロックでの扱いとなる。

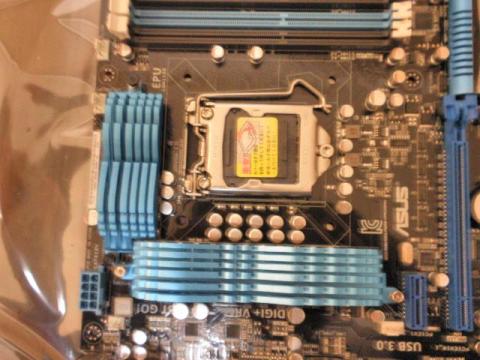

CPUソケットはLGA1155。現在発売されているCeleronからi7-2700Kまで幅広いCPUに対応。また次期メインストリーム向けのCPU、ivybridgeにも対応している。CPUをアップグレードも可能で、長く付き合えるマザーボードと言えるでしょう。
またCPU周辺のコンデンサには特徴的なデザインのヒートシンクが取り付けられている。効率的な廃熱が期待できるだろう。

拡張スロットは合計7。2 x PCIe 3.0/2.0 x16 (シングルの場合x16かデュアルの場 x8),、1 x PCIe 2.0 x16 (x4モード、黒)、2 x PCIe x1 、2 x PCIとなっている。青のスロットはPCI Express 3.0に対応している。現在の2.0では一方向あたり500MB/sに対し、倍の1GB/sの帯域を使える。ただしこれには、PCI Express 3.0に対応したCPUとそれに対応したグラフィックカードが必要となる。グラフィックカードは先に発売されたRADEON7970が対応しているが、CPUが対応のものが今現在発売されていない。対応のCPUの発売が望まれる。
拡張スロットで注意してもらいたいのが、黒のスロット。形状こそx16だが、動作は最大でx4。その上制約がある。このスロットをx4使いたい場合、x1のスロット2カ所、ヘッダピンよるUSB3.0、バックパネルにあるe-sataが使えなくなるので、注意が必要だ。これは、これらのデバイスと帯域を共有しているからである。

メモリスロットの脇にはTPU、EPUというスイッチがある。TPUは「TurboV Processing Unit」の略で、このスイッチ一つで、自動的にオーバークロックしてくれるというもの。またEPUは「Energy Processing Unit」の略で、自動的にコンピューターの不可を検知し、消費電力を抑えてくれるというもの。ちなみにEPUは、高負荷時におけるシステム全体の消費電力を80%低減できると謳っている。
あとメモリスロットに近いところに丸いボタンがあると思うが、これはもしメモリーに相性が出た場合押してみてほしい。自動で互換性を調整して、運が良ければ起動できるらしい(^^ゞ

最後にバックパネルを見ていこう。
USB2.0ポートが6、USB3.0ポートが2、e-sataが1、LANが1、各種音声ジャック。映像出力も、D-sub、DVI、HDMIと3種類あり、ビデオカードがなくてもCPUのビデオ機能を使って映像を楽しめる。Z68(一部H67でも可)の特徴でもある、Virtuにも対応している。
またBluetoothも内蔵している。私、簡単な写真なら、スマートフォンで撮影する場合が多い。その時にスマートフォンからPCにファイルを転送する場合に重宝している。また各種Bluetooth対応周辺機器が、Bluetoothのドングルを買わずに、その日から使えるのもメリットであろう。
LANのNICも、MarvellやRealtekではなく、贅沢にもIntelのチップを搭載している。今回のレビューでは触れないが、このチップが秀逸で、詳細は以前レビューさせていただいた、IntelのH67マザーをご覧いただきたい。


それでは早速使ってみていきたいと思います。今回のレビューのポイントはオーバークロック。ということで取り付け完了からのレビューになります。

ケース内に取り付けした画像がこちら。

水冷クーラーのラジエターの冷却に補助としてAntec Spot Coolを使った。そのためにケース内が光ってます。


またマザーボード以外に今回使ったパーツを紹介します。

CPU:インテル® Core™ i7-2600K



メモリ:A-DATA DDR3-1866 4GB×2枚組 AX3U1866GC4G9B-DG2



ビデオカード:MSI Radeon HD6850搭載ビデオカード OCモデル R6850 CYCLONE 1GD5 PE OC V2



SSD:インテル SSD 510 250GB×2台(オンボードでRAID0)



HDD:日立 HGST Travelstar パッケージ版 2.5inch 500GB 8MB 5400rpm 0S02598



光学ドライブ:LG Electronics 内蔵DVDドライブ(SATA対応) GH24NS70 BOX (ソフト/3色ベゼル付)



電源:ANTEC ATX電源 850W HCP-850(レビュー未掲載)

CPUクーラー:ANTEC 簡易水冷CPUクーラー上位モデル「KUHLER-H2O-920」



ケース:ANTEC 静音ケース SOLO II




今回のマザーボードはBIOSにEFIを使っています。私がZ68で使ってるGIGABYTEのこちらのマザー。


ハイブリッドEFIと名付けていますが、私からいわせると「ナンチャッテEFI」。

ということで、正真正銘のEFIを使うのは今回初めてです。

少々BIOS設定画面を見てもらいます。

「メイン」の画面。ここでは特に設定するところはありませんが、各種情報が閲覧可能です。

「Ai Tweaker」の画面です。こちらでオーバークロックに関した設定を行います。設定は後ほど。

「詳細」の画面です。こちらではオンボードデバイスの設定やSATAの動作設定、ビデオ出力の設定を行います。

「詳細」の設定では、この画面の一番下、「IGD Multi-Monitor」を有効にすることで、Virtuが使えるようになります。

「モニター」の画面です。こちらではCPUやマザーボードの温度や、FANのコントロールを設定できます。

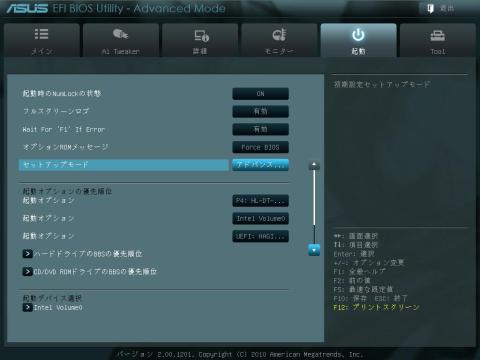

「起動」の画面です。こちらではBoot順を決めたり、起動に関する設定を行います。

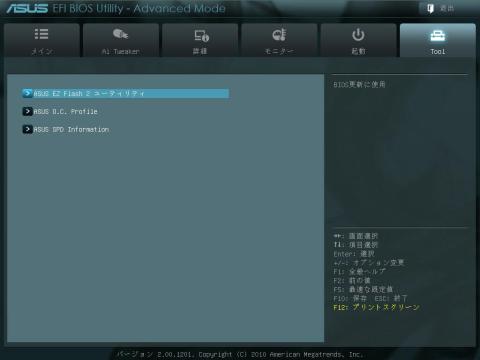

「Tool」の画面。こちらではBIOSのアップデートや、メモリのSPD情報の閲覧、OCプロフィールの作成が出来ます。

以上がEFI-BIOSの設定です。初めは今までと違ったGUIに戸惑いましたが、よくよく見れば設定項目はそんなに変わってない。今現在は慣れてオーバークロックに挑戦してます。

では本題のオーバークロックに移ってまいります。
一番手っ取り早く簡単にオーバークロックができるのが、マザーボード添付のユーティリティにある、AI Suite Ⅱにある、「TURBOV EVO」を使うことです。

AI Suite Ⅱを起動させ、ツールボタンを押すと一番上に、TURBOV EVOがある。こちらを起動。
この「Fast」と「Extreme」というボタンを押せば、自動でオーバークロックしてくれます。「Extreme」はかなりの負荷を掛けるということで、ここは「Fast」を選んでみたいと思います。

このように警告表示が出ますが、スタートを押すと自動で再起動します。
再起動後はこのように、オーバークロックの結果も表示されます。これを一つの目安として、手動でオーバークロックしていきたいと思います。というのも、これだと内蔵GPUまでオーバークロックされるからです。

これが現在の自動でオーバークロックされた各種設定です。これを元にOS上ではなく、BIOSでオーバークロックしていきます。

BCLKを「103Mhz」に、メモリはDDR3-1866を載せてますが、クロックを敢えて下げました。

CPU電圧ですが、今回はOffset Modeを選びました。

あとの項目は、初期設定および自動を選びました。

この設定でWindowsを起動してみます。
問題なく起動できました。

CPU-Zの画面です。

これで3DMark Vantageを走らせてみます。
CPU TESTで落ちるかと思いましたが、完走しました。

ちゃんと4842Mhzで動作してます。

オーバークロックコンテストには、以上の手順を踏まえて挑戦していきたいと思います。

今回レビューさせていただいたこのマザーボードですが、オンボードのデバイスも多く、オーバークロック機能も初心者でも使えるツールを用意し、非常にコストパフォーマンスのいいマザーだと思います。
確かに価格比較サイトで長期間ランキング1位をとるだけのことはあるなぁって思いました。

以上で一端レビューを終わらせていただきますが、追記や写真の追加は随時行って参ります。
ご覧になっていただきありがとうございました。

って、もう1つご覧になっていただきたいものがあります。

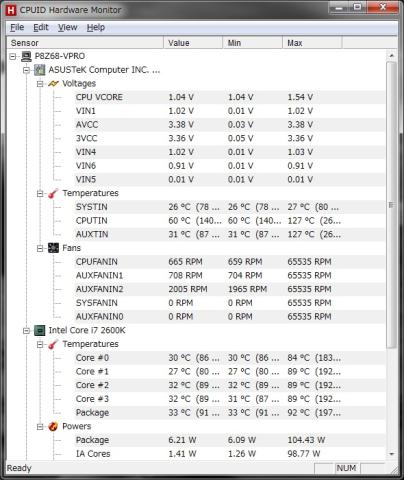

3DMark Vantageの完走後のハードウエアモニターの情報です。

何とCPUのパッケージ温度が90°を超えてました!!
今日、とある方から心配のメッセージをいただきましたが、CPUの個体差なんでしょうか!?
ということで


1/16追記
こちらを見ていただきたい。

Q-connectorとUSBコネクタが入った袋です。
よーく見ていただくと


「こちら側のどこからでも開けることが出来ます」と。

(さま~ず三村風にシャウト!!)
ちゅーか、これ合成写真のネタですから(^^ゞ
