PCとデジタル一眼カメラを使って始めよう！ビギナーでも撮れる天体写真事始め

望遠鏡制御で彗星に準備

■はじめに
このたびレビューのチャンスをいただきましたアストロアーツさん、zigsowさんありがとうございます。

------------------------------------------------------------
■目次
　・まえがき
　・内容確認
　・インストール
　・バージョンアップ
　・使用例
　・望遠鏡制御 ★
　・レビュー
　・あとがき
　・参考情報
------------------------------------------------------------

■まえがき
ステラナビゲータの存在はずいぶん前から知っていました。
貸し天文台で設置していることもあって、望遠鏡制御用に触ったことはあるのですが、見る調べるという機能は使ったことがありません。
どんなことができるのか非常に楽しみです。
規定の課題が終わった後は、望遠鏡の制御にもチャレンジしたいと思います。

■内容確認
パッケージには、
・DVD-ROM
・マニュアル
・ユーザ登録はがき
が入っています。
それとは別に、公式ガイドブックが添付してありました。
ソフトの値段としてはそこそこですが、公式ガイドブックは本としては高めですね。
今は特価で本とソフトのセットでソフトの値段になっていますね。

■インストール


ステラナビゲータ９ インストール
ステラナビゲータ９ インストール

■バージョンアップ


ステラナビゲータ９ バージョンアップ
ステラナビゲータ９ バージョンアップ


■使用例

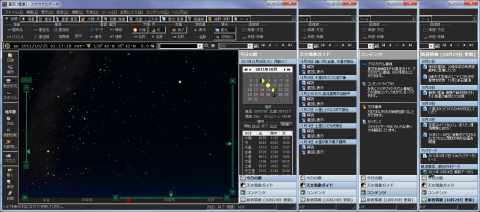

・まずはここから
とりあえず起動てみました。
目的があればタブからアクセスするとよさそうですが、
何があるのかわからないときはこちらからアクセスすると、天文雑誌のはじめのページのようなプラネタリウムの最後に紹介する今月の星空のようなものが表示できます。
まずはここから
まずはここから

でもこのままでは東京の星空になってしまいます。

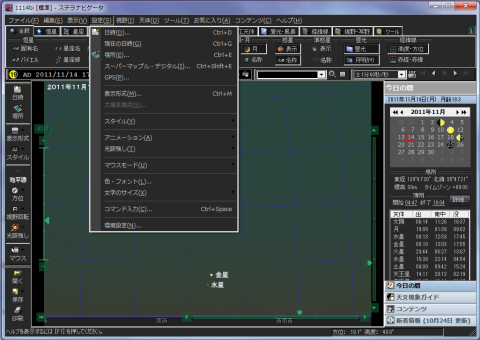

設定
設定

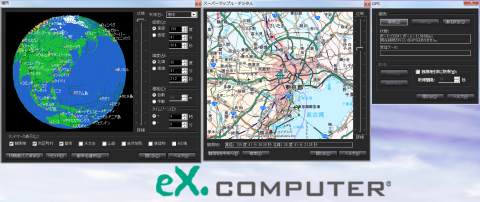

設定メニューから自分の居場所（または観測予定地）を設定します。
(1)内蔵の地図から(2)スーパーマップルデジタルから(3)GPSからの3通りの設定ができるようです。
GPSが使えるとなると暗い空を求めての移動の強い見方になりますね。
観測場所設定
観測場所設定


・気づいたこと
日時設定に「現在の日時」ボタンがあるのは気づきましたが、今日の暦の中に現在に一発で戻るボタンがあるとうれしいです。

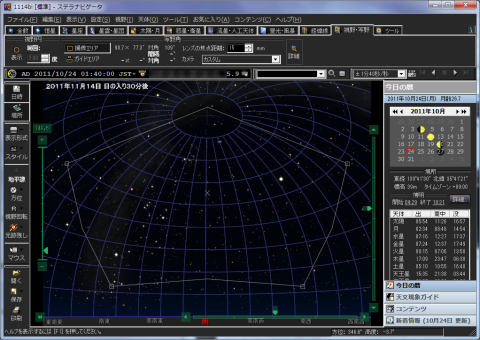

視野・写野で超広角レンズに設定すると輪郭が多角形になります。
よく超広角を使うので滑らかな曲線だとうれしいです。
さらに欲を言うと輪郭線は長方形にして星の座標を変換してもらえると見た目と一致していいと思います。
写野
写野


・月食シミュレーション
2011年12月10日は皆既月食が見えますね。
設定 > スタイル > 日食・月食 を開きます。
ステラナビゲータ9 月食 (1)
ステラナビゲータ9 月食 (1)

地球の影が中心になるようにします。

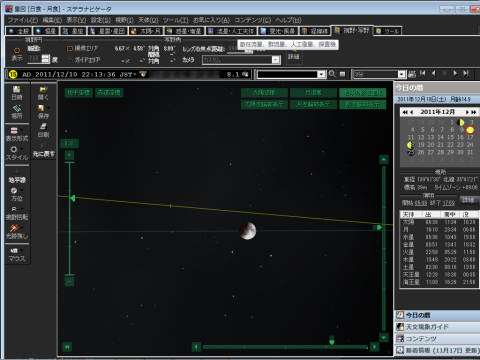

月食が始まったところです。
ステラナビゲータ9 月食 (2)
ステラナビゲータ9 月食 (2)

地球の影の輪郭を出して見ましょう。
ステラナビゲータ9 月食 (3)
ステラナビゲータ9 月食 (3)

どんなレンズを使うのが良いか撮像エリアを表示してみます。
ステラナビゲータ9 月食 (4)
ステラナビゲータ9 月食 (4)

300mm位がよさそうですね。
少し広めに撮って合成するのがよさそうですね。
しかし、わが赤道儀は太陽時運転できたっけ？

・日食シミュレーション
ついでに、2012年5月21日の金環食を見てみました。
ステラナビゲータ9 日食
ステラナビゲータ9 日食


■望遠鏡コントロール
・STAR BOOK TEN
私の赤道儀のコントローラのSTAR BOOK TENにも対応していました。
接続するのが楽しみです。
望遠鏡コントロール (1)
望遠鏡コントロール (1)

・接続構成案
接続構成を考えました。
望遠鏡コントロール (2)
望遠鏡コントロール (2)

まだPA7J-B34/Sは観測室に設置できないので、FMV-BIBLO LOOX U/50Nからリモートデスクトップで操作してみようと考えました。

・認識テスト
　STAR BOOK TEN単体をLANにつないでステラナビゲータ9から認識するか試してみました。

１．STARBOOK TEN電源投入
　まずはSTARBOOK TENの電源を入れます。
　最下行の「LANについて」は「繋がってません」と出ます。
ステラナビゲータ９ STARBOOK TEN (1)
ステラナビゲータ９ STARBOOK TEN (1)

ステラナビゲータ９ STARBOOK TEN (2)
ステラナビゲータ９ STARBOOK TEN (2)

２．LANケーブルを挿してハブに接続します。
　何か待ってるようですね。
ステラナビゲータ９ STARBOOK TEN (3)
ステラナビゲータ９ STARBOOK TEN (3)

３．IPアドレス取得
ステラナビゲータ９ STARBOOK TEN (4)
ステラナビゲータ９ STARBOOK TEN (4)

４．ステラナビゲータ９側の設定
　メニューの ツール > 望遠鏡コントロールを選択します。
ステラナビゲータ９ STARBOOK TEN (5)
ステラナビゲータ９ STARBOOK TEN (5)

５．望遠鏡コントロール
　望遠鏡コントロールがポップアップします。
　上で選択した状態を覚えていました。
　確認ボタンを押すと自動認識するかと思いきや変化なしです。
ステラナビゲータ９ STARBOOK TEN (6)
ステラナビゲータ９ STARBOOK TEN (6)

６．IPアドレス入力
　IPアドレス欄は直接入力ができるので、３．でSTARBOOK TENに割り振られたIPアドレスを入力します。
ステラナビゲータ９ STARBOOK TEN (7)
ステラナビゲータ９ STARBOOK TEN (7)

７．接続
　右上2番目にある接続ボタンを押してみます。
　おおぉ～。接続した風なメッセージに変わりました。
ステラナビゲータ９ STARBOOK TEN (8)
ステラナビゲータ９ STARBOOK TEN (8)

#８．同期
#　月をクリックすると、緑のマークがつきます。
#　同期ボタンをクリックすると、、、、STARBOOK TENの画面に月が出ました。
#
ステラナビゲータ９ STARBOOK TEN (9)
ステラナビゲータ９ STARBOOK TEN (9)

#
不要であることが判明しました。

９．導入
　木星が近くにあるはずなので拡大してクリックして、マークします。
　「導入」ボタンをクリックすると、、、、STARBOOK TENの画面に木星が照準されました。
ステラナビゲータ９ STARBOOK TEN (10)
ステラナビゲータ９ STARBOOK TEN (10)

１０．切断
　「接続」ボタンをクリックすることで、ステラナビゲータ９とSTAR BOOK TENは接続が切れます。
ステラナビゲータ９ STARBOOK TEN (11)
ステラナビゲータ９ STARBOOK TEN (11)


PCとは直結の必要はなさそうなので、接続構成案でいけそうな気がします。
次の晴れの日に赤道儀も接続してみようと思います。

・リモートデスクトップ接続許可
　接続構成案のように、ステラナビゲータ９のあるPA7J-B34/Sは望遠鏡のそばにあるLOOX U
　から操作したいで、リモートデスクトップを有効にしておきます。

１．システム
　スタートメニュー > コンピュータ（右クリック） > プロパティ と選択していくか、
　スタートメニュー > コントロールパネル > システムとセキュリティ > システム と選択します。
ステラナビゲータ９ リモートの設定 (1)
ステラナビゲータ９ リモートの設定 (1)

　ここで「リモートの設定」をクリックします。

２．リモート設定
ステラナビゲータ９ リモートの設定 (2)
ステラナビゲータ９ リモートの設定 (2)

　リモートデスクトップの設定を許可します。
ステラナビゲータ９ リモートの設定 (3)
ステラナビゲータ９ リモートの設定 (3)

　OKを押して終了です。

３．ファイヤーウォール設定
　ファイやウォール設定でリモートデスクトップのプロトコルが通る設定にします。
　セキュリティソフトによって違いがあり、接続できなくて半日半泣きで悩みました。
　マカフィのセキュリティソフトがいてそれがファイヤーウォールも担当していました。

・実機テスト
　望遠鏡コントロール (2)のように接続しました。
ステラナビゲータ９ 実機接続 (1)
ステラナビゲータ９ 実機接続 (1)

１．LANケーブルを挿してハブに接続します。
２．STARBOOK TEN電源投入
　まずはSTARBOOK TENの電源を入れます。
３．IPアドレス取得
　最下行の「LANについて」はのIPアドレスを覚えておきます。
４．アライメント
　明るい星（今回は木星を使いました）を天体望遠鏡に導入してSTARBOOK TENの位置合わせを行います。
　これで、STARBOOK TENの星図やリストから選択するだけで導入できてしまいます。
５．ステラナビゲータ起動
６．IPアドレス入力
　IPアドレス欄は直接入力ができるので、３．でSTARBOOK TENに割り振られたIPアドレスを入力します。
７．接続
　右上2番目にある接続ボタンを押してみます。
８．同期
　木星をクリックすると、緑のマークがつきます。
　すでに導入済みなので同期ボタンをクリックしても何も変わりません。
９．導入
　ここで導入ボタンをクリックすると、どうなるでしょうか？
　動いてしまいました！！！
　せっかくアライメントしてSTARBOOK TENで導入できる状態だったのに、わざわざずらすとは、、、

　というわけでどこかが間違えています。
　説明書をもう一度読み直します。

■レビュー ★
天文現象の日時はニュースやWebで知ることが多いのですが、
どうなるの？というのはやはりシミュレーションですね。
そう思ったとき手元にあってよかったと思えるソフトです。

12月10日の月食では、接触の時刻はデータと知っていますがどのくらい、
写野に入り切るのか、曇っている中で現状を知るための強い見方になってくれました。

メニュー構成なのか分類のせいなのか、機能と設定が同じレベルになっていせいなのか、操作中によく迷ってしまいます。
操作に関してはあらかじめ勉強しておかないといざというときに困ります。
そこが改善の余地なのかもしれません。

■あとがき ★
レビューとして完結してない状態が続いてしまって申し訳ありません。
まだ、ごく一部の機能しか試せていませんがいったん閉めさせていただきます。
今後もユーザとして使い続けますので気がついたことは追記しかコメントに記して以降と思います。
