３８６やPEN2、PentiumⅢの頃 うーん、だいぶ昔だ 意味無く、じっと手を観る......石川啄木風
東海の 小島の磯の 白砂に われ泣きぬれて 蟹とたはむる 啄木
別にＲＥＡＬＴＥＫチップと遊ぶわけじゃないんです
今回はＰＣ オーバークロックです
今回、ＺＩＧＳＯＷさんがオーバークロックコンテストをやるっていうじゃありませんか？
今時オーバークロック？ 渡りに船だ.. 渡哲也だ
という訳で応募しました。（真面目に.....)
ＣＰＵ、マザーボードのレビューが付加されますが願ったり叶ったり、暇つぶしになりそう
（って、毎日暇なんです）
＊（画像はクリックでグーンと拡大します）

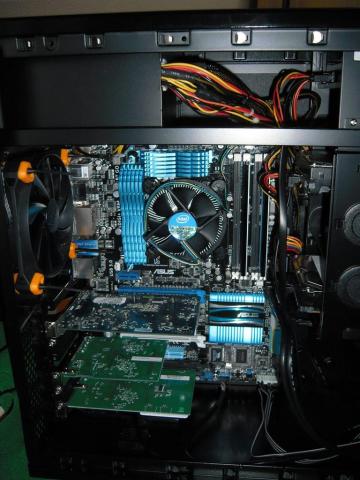

■ＰＣ景観
応募したらおかげさまでＩＮＴＥＬ Ｉ７-２６００Ｋ、ＡＳＵＳ Ｐ８Ｚ６８-V PRO/GEN3 の
レビュアーに選ばれました
品物が届き、組み上げてオーバークロックという事でＵＥＦＩやＡＩ ＳＵＩＴＥⅡを触っても
よく判らない こまった..。
と云うわけでユーザーマニュアルを暇に空かして読んでみた
最初にオーバークロックは自己責任と大体書かれています
①オーバークロックはＵＥＦＩ（ＢＩＯＳ）、ＡＩ ＳＵＩＴＥⅡどちらでも設定可能らしい
②ＵＥＦＩでハングアップするとＣＭＯＳデータをリセットしなくてはならない （まあんどうくさい）
ＡＩ ＳＵＩＴＥのターボＶ ＥＶＯでやるとハングってもWINDOWSを再起動すれば
元にもどるとか...。
うーん、実に明快な方法だ 明解 さんちゃんだ(←知ってます？）
③オーバークロックでは熱が発生する これが危険なのだ 熱は全てを焼きつくす 恋の熱もｵﾅｼﾞ...
熱の検知はどうするか？ ３Ｄベンチマークソフトでは
普通のソフトでの確認が出来ない 悩んだ、どうすれば良い？
困った→コアー４つ→【ＣｏｒｅＴＥＭＰ】よ 神のお告げか....ｿﾝﾅﾜｹﾅｲ。
【CORE TEMP】を使います
【ＣＯＲＥ ＴＥＭＰ】 → ＯＰＴＩＯＮ→過熱保護の設定 ９０度にしてます バルーン通知とか
連動のソフトを起動.....音を鳴らすとか...。

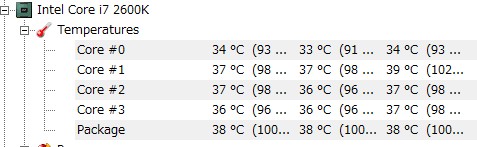

④ＣＰＵコア温度って、どうして測るのか？
いろいろソフトもあり、温度測定箇所のポイントがあるらしい
ＣＰＵコア、ＣＰＵケース、マザーボードのセンサーなど ここではCORE温度
CORE TEMP
HW MONITOR
ＨＷ ＩＮＦＯ６４
これらの３種類のソフトは表示もだいたい同じです
私はCCRE-TEMP と HW MONITORを使用します
*
*
*
*
*
--------------------★★ 今回使用したパーツ ★★---------------
■ＣＰＵ ＩＮＴＥＬ ＣＯＲＥ ｉ７-２６００ｋ
■マザーボード ＡＳＵＳ Ｐ８Ｚ６８-Ｖ ＰＲＯ/ＧＥＮ３
■メモリー Cetus DCDDR3-4GB-1333 (DDR3 PC3-10600 2GB 2枚組)
■電源ユニット SNE KURO500G ATX電源 黒帯二段 KURO500G
■ＨＤＤ Seagate 3.5インチ 1TB 7200rpm S-ATAII 32MB ST31000528AS
■ビデオカード Inno3D N440-1DDV-D5CX
■ＯＳ Windows7 Home Premium 64bit DSP版
■ＰＣケース ANTEC 静音ケース SOLO II
■ＣＰＵクーラー Xigmatek CPUクーラー LOKI SD963
■ＢＤドライブ バッファロー BR-PI1216-FBS
■メモリー Corsair DDR3 1600MHz 2GBx2 240DIMM CMX4GX3M2A1600C9
オーバークロック設定を.......
---★★★ＷＩＮＤＯＷＳで ＡＩ ＳＵＩＴＥⅡＴＵＲＢＯ Ｖ ＥＶＯで設定する場合 PART1 ★★★---

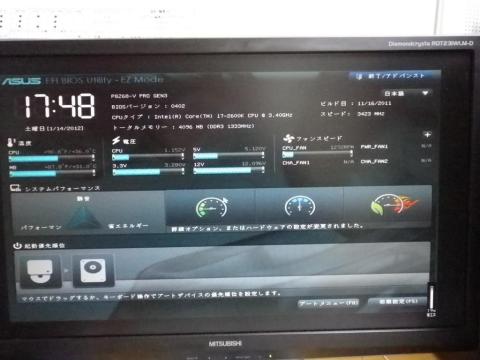

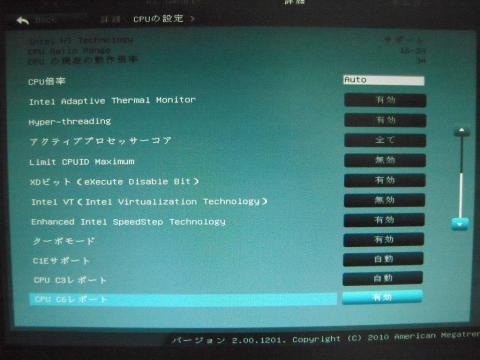

ＵＥＦＩの設定 ＰＣを起動後【ＤＥＬ】キーを押してＵＥＦＩに入ります
右上のＡＤＶＡＮＣＥＤをクリックして次の画面の設定にします
ハイパースレッジング設定は有効にしてください ベンチマークのＣＰＵ値が上がりません
設定後 設定を保存 ＯＫとします
-----★★★ AI SUITEⅡTURBO V EVOでオーバークロック設定 PART2 ★★★----

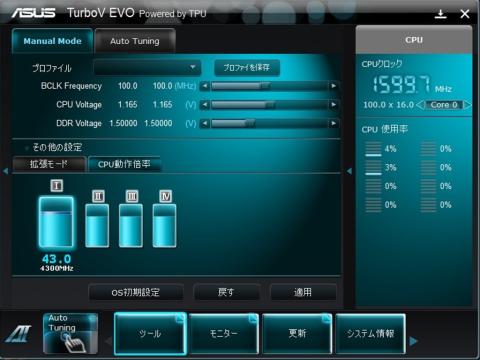

AI SUITEⅡ ＴＵＲＢＯ Ｖ ＥＶＯを起動します
画像で①で倍率を設定し②適用ボタンを押すと即オーバークロック状態です
倍率は乾電池に似たアイコンをマウスで上下にドラッグします
その後適用ボタンで確定します
ーーーー-----------●●● ファンのターボ設定準備 ●●●---------------

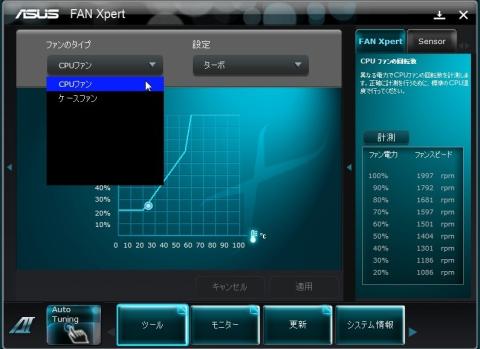

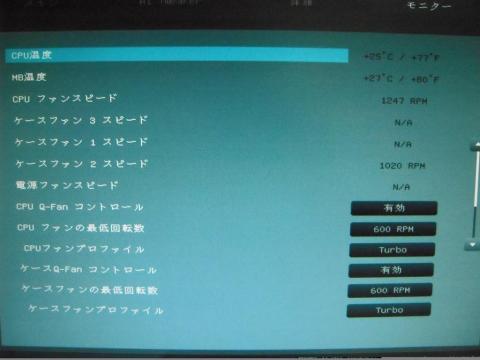

此処でＡＩ ＳＵＩＴＥⅡを起動します 無い場合はマザーボード添付のＣＤＲＯＭから
ＩＮＳＴＡＬＬします ツールからＦＡＮ ＥＸＰＥＲＴを選びＣＰＵ、ケースＦＡＮなどを
ターボモードにして｢確定｣にします。 マザーボードのケースＦＡＮ端子を使っていないと
ケースＦＡＮ設定は出来ません ターボでは３０℃から回転が上がり、６０℃でフル回転します
-----------------■■■ 初歩のオーバークロック ■■■---------------
最初はリテールＦＡＮでクロックアップを行います
● ＣＰＵ倍率【４３】 ４．３ＧＨＺ 室内２０度 2012.1.14 リテールＦＡＮ
● ＣＰＵ倍率【４５】 ４．５ＧＨＺ 室内１６度 2012.1.15 リテールＦＡＮ
---------------------------★ 2012.1.16 ★----------------------------
● ＣＰＵ倍率【４７】 ４．７ＧＨＺ 室内１６度 2012.1.16 リテールＦＡＮ Ｖcore 1..2Ｖ
起動しません Ｖcore上げても難しいかも。
ＥＸＴＲＥＭＥで自動クロックアップでも４３倍 ４４２９ＭＨＺでした←成功
ＢＣＬＫ １０３ ＶＣＯＲＥ １．２２Ｖ
今のところ４．５ＧＨＺ辺りが私の場合限界かも。
●マニュアルで４．７ＧＨＺ ４７倍 VCORE1.4Vで起動失敗
リテールＦＡＮ、 ビデオＧＴ４４０ 結果フリーズします。
今日は此処まで..... ＣＬＯＣＫＵＰ？ or ＧＩＶＥＵＰ？
------------------------★★ 2012.1.17 ★★------------------------
●
ＰＣＩ－ＥＸに入っているグラボＧＴ４４０を外し、オンチップのＨＤ３０００を使う事に

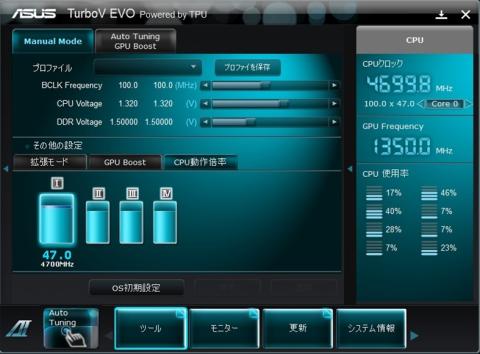

しました ＨＤＭＩで使います で４．７ＧＨＺ起動しました

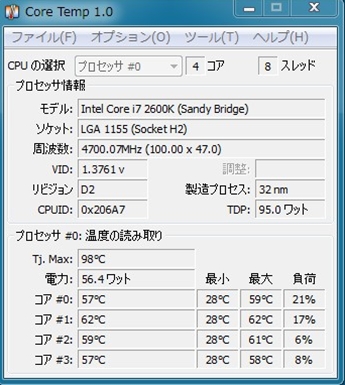

(2012.1.17 ＨＤＭＩ 室温１６度 リテールファン Ｖｃｏｒｅ １．３２Ｖ)
設定は画像を見てください ＵＥＦＩは弄ってはいません....。
IGPU MAX FREQUENCYは最小になっています

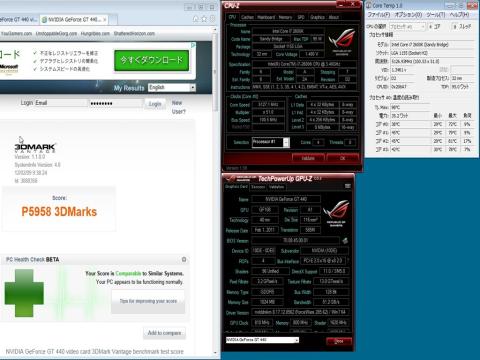

３ＤＭＡＲＫ ＶＡＮＴＡＧＥを実行しました 結果はＣＰＵの飛行機のところで

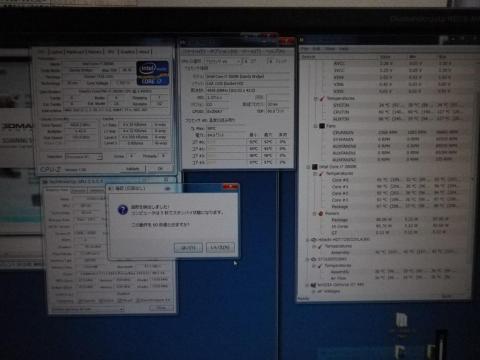

Core temp の過熱保護にひっかっかり、停止しました
９０度はいってたはずです ＣＰＵファンを換えないとだめなようです。
-----------------------★★★ 2012.1.18 ★★★---------------------
遂に５ＧＨＺの壁を超えました 室温１６度
超えたとい云うだけで３ＤＭＡＲＫ ＶＡＮＴＡＧＥは通していません
ＳＵＰＥＲ-πは動きました
倍率５０倍 ＢＣＬＫ１０１．０でも起動しましたが不安定です
後は前から言っているＣＰＵファンの交換、メモリーの交換くらいか....。
---------★★★★ 2012.1.21 SAT CPU FAN 交換しました★★★★-----------
ＣＰＵファンを交換しての結果。
室温２０℃
↓詳しくは此方をご覧ください
--------★★★★★ 2012.01.26 クロックアップ ４．９ＧＨＺ ★★★★★-----------
一週間ほどクロックアップの試行錯誤をしてきました。
現状では４．９ＧＨＺで３Ｄ ＭＡＲＫ ＶＡＮＴＡＧＥを実行可能です
勢いで５．０ＧＨＺでやってみましたがＣＰＵ１のラスト近辺場面でフリーズしました
（小さい飛行機が沢山出るシーンです）
メモリーかチップセットの温度の上がりすぎ？かなと推測しています あとは設定
この辺りが私の技量？の限界かなと思えます.....。

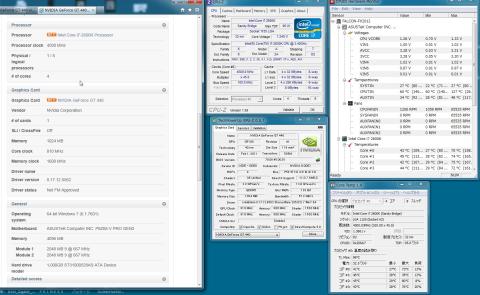

取り敢えず画面を貼ります

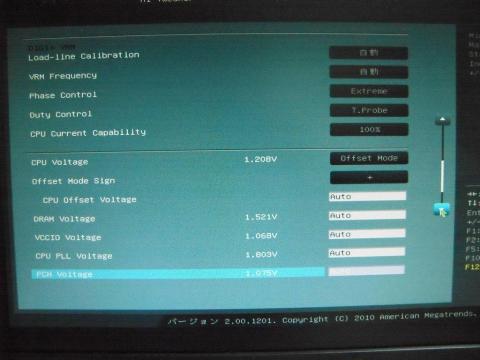

なおＵＥＦＩ設定で ＩＮＴＥＲＮＡＬ ＰＬＬ ＯＶＥＲＶＯＬＴＡＧＥ を ＥＮＡＢＬＥ
ＭＥＭＯＲＹをＯＶＥＲＣＬＯＣＫ 上位周波数に設定 および
ＡＩ ＳＵＩＴＥⅡ の ＴＵＲＢＯ Ｖ ＥＶＯでコアー電圧を１．４ボルトにしても変化なし
フリーズは直りませんでした
大体同じところでフリーズします。
オンチップビデオ、ＰＣＩ－ＥＸ１６カードでもフリーズしました。
ＣＰＵの温度ですがＣＰＵファンを交換後の４．９ＧＨＺ時の温度は８１℃でした
（ＣＯＲＥ ＴＥＭＰ 画像参照）
高負荷時に約１０℃は下がっているようです
残る手順はメモリーの冷却、高クロックメモリーへの導入、１．５Ｖメモリー使用（発熱低減）
及びチップセット冷却 他の解明
だと思います。 どつぼに嵌っています？？？？

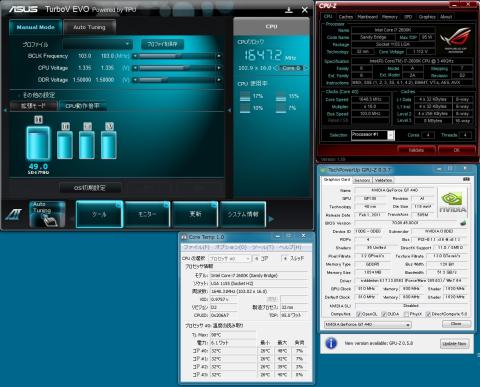

---★★★★★★2012.1.27 49倍 5048MHZ 3DMARK VANTAGE 実行達成 ★★★★★---
倍率５０倍では３ＤＭＡＲＫ ＶＡＮＴＡＧＥがフリーズするので４９倍でＢＣＬＫをプラス方向に
増やすことにした。 ＢＣＬＫ＝１．０３×１００＝１０３ＭＨＺになります。

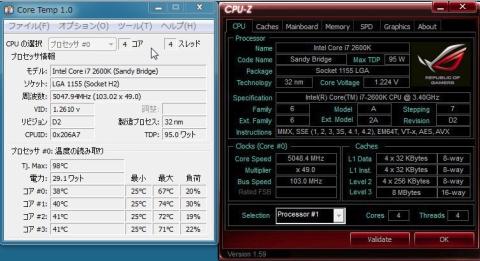

倍率４９倍 ＢＣＬＫ １０３倍 ５０４７．９４ＭＨＺ（ＣＯＲＥ ＴＥＭＰ 計測）で３ＤＭＡＲＫが
実行完遂しました。 詳しくは画像を見てください CORE TEMP結果を見るとＣＰＵ温度は最
高値７４℃で、Ｖcoreは１．３３５Ｖでした （室温１９℃）
倍率４９倍ですが外部ビデオカード使った時と内部ビデオでは
３ＤＭＡＲＫ ＶＡＮＴＡＧＥのＣＰＵ値が低い感じがしますが......。
と思ったらＨＴ設定が無効でした あとでやり直しします。
--------■ 2012.01.30 5025MHZ (HT 0N) 3DMARK VANTAGE 完遂 ■---------
５０倍 BCLK=100.5MHZ Vcore 1.38V

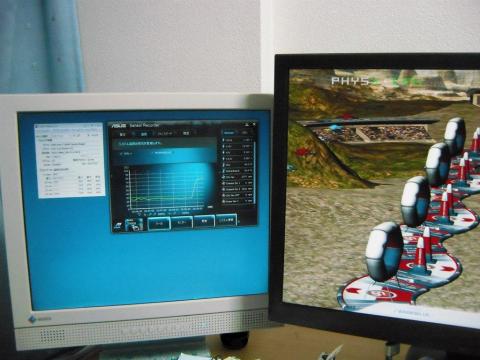

今まではモニターを１台でやっていたのだが、今回は２台でマルチモニターで
行った 片方で３Ｄ画面 もう一台でＣＰＵ温度がどうなっているのか観ることにした
（ビデオオーバレイを切らないとサブ画面は真っ暗です）

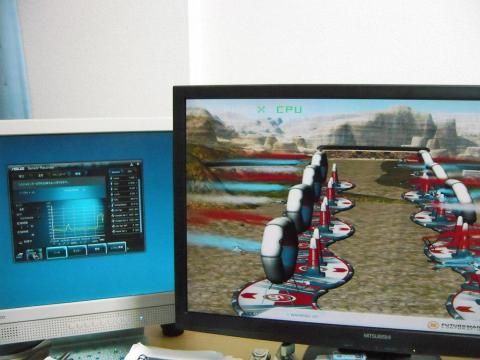

テストではベンチマークのＣＰＵのところから負荷がかかり、ＣＰＵ温度がグンと上がってくる
小さい飛行機が沢山飛ぶところと、風船の輪をくぐるシーンのテスト。
風船はスレッドなので８個あるのですね。
ビデオカードのテスト時は３０℃前後で推移していたＣＰＵ温度がＣＰＵテストでは
ぐんぐん上がって７０℃以上になっている（画像参照）
結局５０５０ＭＨＺではフリーズした。 問題はＣＰＵの放熱にあるようである。
急激な発熱に放熱が対応できないようだ
対処方法はＣＰＵクーラー更新とCPU電圧を下げることくらい......。
クーラーにＦＡＮをもう一個付けるとか....FAN交換？
グラフを目視出来るのは判りやすい判断方法と遅まきながら思った。
----------------------- ▲▽▲ 此処までの結果 ▲▽▲ ----------------------
現時点のベンチマークが通った結果として......。

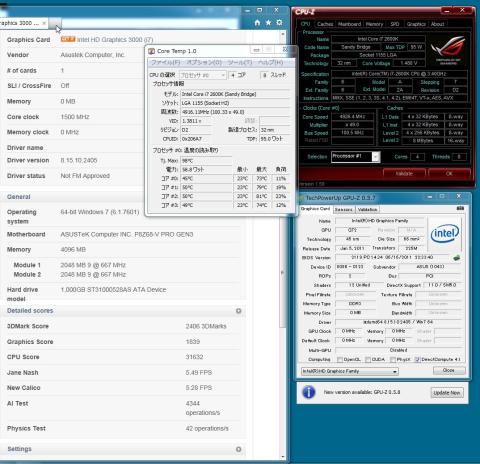

■４９倍（４９２６ＭＨＺ） ３ＤＭＡＲＫ ＶＡＮＴＡＧＥ ＣＰＵ値 ３１６３２ （ＨＴ有効）
■５０倍（５０２５ＭＨＺ） ３２２２２ (HT有効）
■４９倍（５０４８ＭＨＺ） ２６００７ (HT無効）
ＨＴはＢＩＯＳ設定で有効／無効できます。
２０１２．１．30（MON）
--------------▲▽▲2012-02-08 水冷CPUクーラーに交換しました ▲▽▲------------
内部の通気改善でＰＣケース前面のファン２個、ＣＰＵクーラーにファン増設して２個構築とした。
下のパーツをクリックしてパーツの取り付け状態を観ることができます。 画像クリックで別画面に
変わります。
■ANTEC 水冷CPUクーラー KUHLER-H2O-620
■サイズ [Silent12] GELID Silent12 （120mm）
■DEEPCOOL UF140
------------------------▲▽ 現在の最終結果 ５１２５ＭＨZ ▲△--------------------

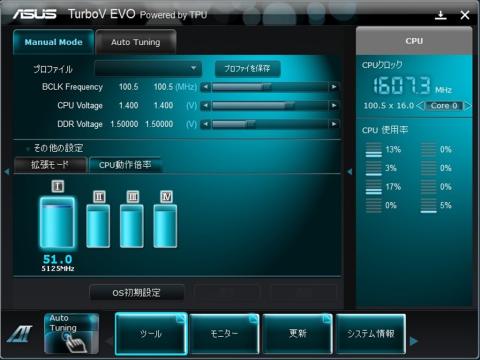

CPUクロックは５１２５ＭＨＺで起動した ３ＤＭＡＲＫ ＶＡＮＴＡＧＥも通った
だが現状ではこれ以上伸びないので現状ではここまでとします
これ以上だとCPU温度は７０度以上まであがり、フリーズ、停止します
5105MHZ時のＣＰＵ温度（５１２５ＭＨＺは撮れなかったので）
見えない壁にぶち当たっている感じです
それは５１２５+１０ＭＨＺとか５０ＭＨＺくらいだと思います
Ｏ．Ｃは基本的にはＣＰＵが発熱しない方向、Ｖｃｏｒｅやメモリー電圧、放熱システムだと
思いますが....。
外部ビデオカード使用（ＯＮＣＨＩＰビデオは最低周波数にする）などが有効と思います
メモリーは購入してありますが、ＣＰＵの熱処理かなと思いますので
取りあえずＯ・Ｃの幕を１回閉じます これまでお付き合いくださり有難うございました。
幕は２回目もあるかもしれませんが......ww
残念 ２回目は無かったです （~* *~）；
正月以降オーバークロックをコツコツやってきましたが、ブレークスルーも無さそうなので
ここで終わりとします.
ZIGSOW様、ＩＮＴＥＬ社様、ＡＳＵＳ社様には、お手配、部品供与のお礼を申し上げます。 2012. FEB 28
