元々WHS2003にて運用していて消費電力も少ないし十分なレスポンスでしたが、WHS201関連のβからずっとテストをするうちにCPUパワーの無さに非常に歯がゆい思いをしていましたので良い機会になりました。
DH67CF
miniITXの箱はほんとに小さいです。
さて他に必用なのはメモリとCPUです。
PATRIOT DDR3-1333
ヒートスプレッダの色とマザボのスロットの色合いを合わせてこれを選んでみました。
Core i5-2400
Core i5-2400 FAN
CPUは最初Corei5-2400を購入したんですが、
「このマザボはTDP65WまでだよTDP95WのCPUが載ってるよ」というようなエラーメッセージが出ます。
そのまま使い続けることもできなくは無いのですが、フルパワーで動作した際のVRM容量も心配ですし、CPUを選ぶときのスペック表を見誤った自分のミスなので素直にTDP65W品に買い換えです。（ちなみに知人が引き取ってくれました。）
Core i5-2400S
Core i5-2400S FAN
2400Sのファンは中央に銅の鋳込みが無いのと全体に薄いです。
空回ししてるときの音は2400のファンの方が静かなような気がしました。
いずれにしてもリテールファンは全く必用が無いですね。
LGA1155
CPUソケットは昔のようなCPUからピンが生えている物ではなく、ソケット側にピンが生えてます。
不用意に触ってピンを曲げてしまうと修正は困難なので絶対に触らないように注意しましょう。

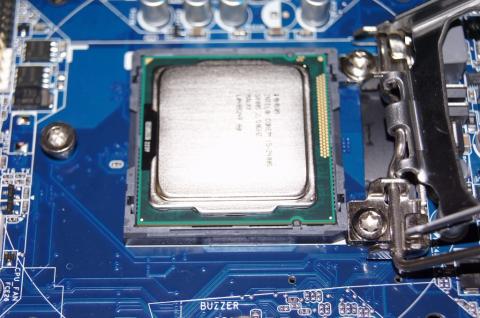

CPU on LGA1155
CPUの切り欠きとソケットの爪の位置をしっかり合わせて装着します。
DH67CF 仮組み
メモリは差し込むだけ、CPUファンも4隅のピンを押し込むだけ。
こんなのは組み立てとは言わないですね。
DH67CF 動作検証
とりあえず適当な電源を繋いで動作確認を行います。
さて、些細な問題が2つ。
今まで使ってたアナログRGB液晶モニタを接続すると、表示はきちんとされるものの色がおかしいです。
仕方ないのでDVI接続の液晶モニタを使用することにします。
予備で持っていたUSBキーボードがOS起動後しばらくすると使用できなくなります。
再起動すればまた使えますが、抜き差しだけでは復帰しません。
適当に安いUSBキーボードを購入してきて解決。（他のPCでは問題なく使えるキーボードなんですけどね）
ATOM330マザーで使用していたWHS2011RC環境をそのままクローンして1台HDDを用意しました。
まずは従来と全く同じ環境で動作比較してみようという魂胆でしたが、以前はICH7、今回はICH10RということでBIOSでIDEモードにしても起動不能。
チップセットが違うとそのままでは起動しないことは過去に経験済みですが、ドライバを入れ替えるだけで行けるといいなと思いましたが あっさり撃沈。
仕方ないのでWHS2011RCを従来と全く同様にインストすることにしました。
DVDメディアからインストールするとアクセス速度の遅さから時間がかかるので、USBからブートしてインストールするようにするんですが、このマザボでは途中でエラーとなってインストールが先に進みません。
色々試してみましたが、素直にあきらめてDVDメディアからインストールします。
さてWHS2011が製品版ではないこともありますが、それ以前にこのマザボには
ちょっと困った状況
Server2008用のドライバはありません。今後の予定もありません。
LANのチップはIntel 82579VであることはWindows7を仮にインストールして確認しました。
Server2008専用のドライバ
Server2008用のドライバを見つけましたが、これもインストーラが普通に進みません。
仕方ないのでインストール中のテンポラリフォルダの中からドライバを抜き出して手動で無理矢理当てました。
WHS2011製品版ではLANドライバが対応してくれることを期待しましょう。
-------------------------------------------------------------------------------
ここから以前のATOM300環境と新環境との比較を行っていきます。
比較作業状態
WHS2011製品版が発売されるまでは以前のサーバから腑分けした状態で このようなバラック状態です。並べて同じことを同時に比較していきます。
HDDはWD WD20EARS-00MVWB0 2TB 1個ということで共通です。ライトキャッシュのかかり方も同じにしています。
LANのジャンボフレームは9KB、その他OSのチューニングは可能な限り共通にしました。
まずはATOM330環境から
D945GCLF2D
CPU：ATOM330、メモリ：DDR2-800 2GB、ICH7、PCIでSATA2口増設 といった感じです。
増設のHDDは電源を切って2TB 1個にして比較しています。
CDM3：WD20EARS/945GCLF2D
CrystalMark：ATOM330
-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=
CrystalMark 2004R3 [0.9.126.452] (C) 2001-2008 hiyohiyo
Crystal Dew World [http://crystalmark.info/]
-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=
------------------------------------------------------------------------------
CrystalMark Result
------------------------------------------------------------------------------
Display Mode : 1024 x 768 32bit (ClearType)
CrystalMark : 41056
[ ALU ] 10438
Fibonacci : 3436
Napierian : 1708
Eratosthenes : 2190
QuickSort : 3082
[ FPU ] 7312
MikoFPU : 1005
RandMeanSS : 2689
FFT : 2104
Mandelbrot : 1492
[ MEM ] 5195
Read : 2511.91 MB/s ( 2511)
Write : 948.46 MB/s ( 948)
Read/Write : 946.22 MB/s ( 946)
Cache : 7682.13 MB/s ( 768)
[ HDD ] 15632
Read : 103.62 MB/s ( 4072)
Write : 104.36 MB/s ( 4087)
RandomRead512K : 49.05 MB/s ( 1962)
RandomWrite512K : 110.09 MB/s ( 4201)
RandomRead 64K : 9.45 MB/s ( 378)
RandomWrite 64K : 23.30 MB/s ( 932)
[ GDI ] 2058
Text : 969
Square : 148
Circle : 383
BitBlt : 558
[ D2D ] 0
Sprite 10 : 0.00 FPS ( 0)
Sprite 100 : 0.00 FPS ( 0)
Sprite 500 : 0.00 FPS ( 0)
Sprite 1000 : 0.00 FPS ( 0)
Sprite 5000 : 0.00 FPS ( 0)
Sprite 10000 : 0.00 FPS ( 0)
[ OGL ] 421
Scene 1 Score : 261
Lines (x1000) : ( 16731)
Scene 1 CPUs : ( 4)
Scene 2 Score : 160
Polygons(x1000) : ( 3404)
Scene 2 CPUs : ( 4)
------------------------------------------------------------------------------
System Information
------------------------------------------------------------------------------
OS : Windows NT6.1 Service Pack 1, v.721 [6.1 Build 7601]
Display Mode : 1024 x 768 32bit 60Hz
Memory : 2038 MB
DirectX : 10.0
------------------------------------------------------------------------------
CPU
------------------------------------------------------------------------------
CPU Name : Intel Atom
Vendor String : GenuineIntel
Name String : Intel(R) Atom(TM) CPU 330 @ 1.60GHz
CPU Type : Original OEM processor
Number(Logical) : 4
Family : 6
Model : C
Stepping : 2
Feature : MMX SSE SSE2 SSE3 SSSE3 XD Intel 64
Clock : 1596.13 MHz
Data Rate : QDR
L1 I-Cache : 32 KB
------------------------------------------------------------------------------
Dashboard起動時間：32秒
SuperPI 419万桁：9分56秒
続いて新環境
DH67CF
CPU：Core i5-2400S、メモリ：DDR3-1333 8GB、ICH10R、その他増設無し。
CDM3：WD20EARS/DH67CF
CrystalMark：Core i5-2400S
-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=
CrystalMark 2004R3 [0.9.126.452] (C) 2001-2008 hiyohiyo
Crystal Dew World [http://crystalmark.info/]
-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=
------------------------------------------------------------------------------
CrystalMark Result
------------------------------------------------------------------------------
Display Mode : 1280 x 1024 32bit (ClearType)
CrystalMark : 173515
[ ALU ] 55120
Fibonacci : 19229
Napierian : 10332
Eratosthenes : 8899
QuickSort : 16638
[ FPU ] 48128
MikoFPU : 5042
RandMeanSS : 24325
FFT : 10447
Mandelbrot : 8292
[ MEM ] 44115
Read : 17636.90 MB/s ( 17636)
Write : 8582.55 MB/s ( 8582)
Read/Write : 8602.83 MB/s ( 8602)
Cache : 92737.63 MB/s ( 9273)
[ HDD ] 16089
Read : 113.67 MB/s ( 4273)
Write : 108.97 MB/s ( 4179)
RandomRead512K : 51.56 MB/s ( 2062)
RandomWrite512K : 120.71 MB/s ( 4414)
RandomRead 64K : 10.38 MB/s ( 415)
RandomWrite 64K : 18.66 MB/s ( 746)
[ GDI ] 6656
Text : 2962
Square : 402
Circle : 1112
BitBlt : 2180
[ D2D ] 1138
Sprite 10 : 505.29 FPS ( 50)
Sprite 100 : 172.36 FPS ( 172)
Sprite 500 : 33.30 FPS ( 166)
Sprite 1000 : 17.94 FPS ( 179)
Sprite 5000 : 5.66 FPS ( 283)
Sprite 10000 : 2.88 FPS ( 288)
[ OGL ] 2269
Scene 1 Score : 1431
Lines (x1000) : ( 182484)
Scene 1 CPUs : ( 32)
Scene 2 Score : 838
Polygons(x1000) : ( 29569)
Scene 2 CPUs : ( 16)
------------------------------------------------------------------------------
System Information
------------------------------------------------------------------------------
OS : Windows NT6.1 Service Pack 1, v.721 [6.1 Build 7601]
Display Mode : 1280 x 1024 32bit 60Hz
Memory : 8102 MB
DirectX : 10.0
------------------------------------------------------------------------------
CPU
------------------------------------------------------------------------------
CPU Name : Intel
Vendor String : GenuineIntel
Name String : Intel(R) Core(TM) i5-2400S CPU @ 2.50GHz
CPU Type : Original OEM processor
Number(Logical) : 4
Family : 6
Model : A
Stepping : 7
Feature : MMX SSE SSE2 SSE3 SSSE3 SSE4.1 SSE4.2 XD VT Intel 64
Clock : 2494.37 MHz
Data Rate : QDR
------------------------------------------------------------------------------
Dashboard起動時間：10秒
SuperPI 419万桁：1分1秒
ICH10RになったことでNCQモードでHDDが動作します。ランダムリードの値が約3倍に。これが体感に大きく効いてきます。シーケンシャル読み書きは誤差程度のアップです。
Dashboard起動時間の起動時間（OS起動直後）は1/3でしたが、あらゆる操作にきびきび反応します。サーバといえど これは非常にありがたい。
SUperPI は約10倍速くなりました。
CrystalMarkのベンチでも 整数演算で5.3倍、小数点演算で6.6倍、メモリアクセスで8.5倍です。
なんとこの３つ数値に限ればCore i7-920（DDR3-1333のトリプルチャンネル）よりも高いんです！
i7-920はSSDx2のRAID0環境ですが、SuperPI 419万桁：1分14秒
もちろん8スレッド同時に流れるようなビデオエンコやRAW現像ではi7-920に分がありますが、通常使用ではi5-2400Sの方が速いということです。まさに下克上ですね。
グラフィック性能はサーバ用にはもったいないほどです。
消費電力：5.55kWh/162時間 ということで 平均34.3Wh
2TB HDD1個だけ繋いでる状況です。
あとはWHS2011製品版を待つのみです。
このようなサーバリプレイスの機会を与えていただきありがとうございました。
製品版をインストールする際にはRAID1にて行う予定です。
追記
ATOM330マザーの消費電力
消費電力：1.55kWh/34.4時間 ということで 平均45Wh
2TB HDD1個だけ繋いでる状況はDH67CFと同じ。
唯一違うのはHDD冷却用の12cm低速ファンがあるくらいでしょうか。
電源も古い300Wではありますが、なんとCore i5システムの方が10Wも消費電力が少ないという結果に。
ほんと技術の進歩にはびっくりですね。
