zigsow運営様&INTEL様、ありがとうございます。
DH67CFは、Mini-ITX フォームファクターを採用したH67ExpressのM/Bです。
LGA1155に対応したプロセッサーをサポート！
DVI-I コネクター、HDMIコネクター、DisplayPortコネクターの3種類を備えてます。
オールインワン・システムからポータブルシステムまで多様なシステム設計に対応します。
詳細
**************************
パッケージの構成と付属品
**************************
DH67CF_Box
DH67CF箱裏
DH67CF_中身
パネルとSATAケーブル
取説
**************************
マザーボードの外観とスペック
**************************
DH67CF表
DH67CF裏
DH67CF背面
DH67CF SATA
SATA3 x2（青色） ／ SATA2 x2（黒＆赤）

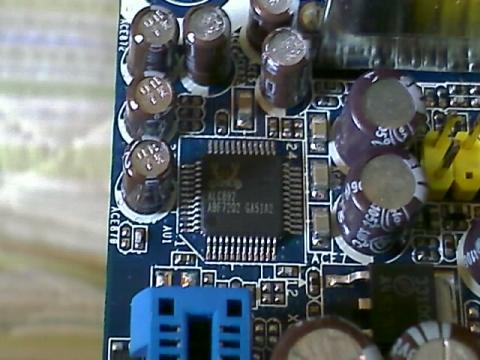

ALC892
オーディオ用のALC892
7.1+ 2の独立したマルチストリーミング出力に対応するHDオーディオ機能を備えています。
D720200F1
USB 3.0コントローラのNEC「D720200F1」
USB3.0×2つリアパネルへ供給しています。
82579V
ギガビットイーサのIntel「82579V」
CHiL CHL8103
電源コントローラのCHiL Semiconductor「CHL8103/4」
VRMにはデジタルPWM方式を採用し低発熱で安定した電源供給が出来ます。
ちなみに髑髏なDP67BGには上位製品の「CHL8326」だったりします。
**************************
マシンの構成と組み込み
**************************
ケース ／ SKC-MINI120
ＣＰＵ ／ Core i3-2120 or Core i5-2400
メモリ ／ 【8GB(4GB×2)】 A-DATA DDR3 1333
ＨＤＤ ／ WD20EARS-00MVWB0
ＯＳ ／ Windows7 Home Premium 64bit SP1 DSP版
当初の思惑とは違う石に成ってしまったが・・・以上の物で構成！
（当初はCorei3 2100T狙いだったのですが品切れで妥協！）
しかも・・・Core i5-2400はサポート外だったりします orz
取り合えず・・・組み込みます。
24PIN変換
手持ちのSKC-MINI120は20PINなので24PINに変換します。
（本来のSKC-MINI120は24PINなのですが・・・なぜ？）
DH67CF組み込み
無事に組み込み完了！
しかし！
インストール中に再起動したりと・・・安定せず！
(ワットチェッカーが欲しくなりました。)
やはり自称MAX 84Wでは厳しいらしい。orz
ＨＤをＳＳＤに変更し外部から電力を取る事に。
320とX25M
去年のマシンガンレビューでお世話になった・・・
「Intel X25-M SSD G2 80GB」の登場！
WD20EARS-00MVWB0 → Intel X25-M SSD G2 80GB
DriverCDインストール
順調に作業は進んでいます。
2120_8GB
WindowsUpdateとDriver&Bios更新を実行！
Driver更新後
ゲーム用グラフィックスが大幅に改善されました。
無事にインストール完了！
**************************
Corei3 2120 vs Corei5 2400
**************************
Corei3 2120 vs Corei5 2400
Corei3 2120 vs Corei5 2400のFAN
ＦＡＮの高さはほぼ同じ！Corei5 2400には円柱銅が使用されていた。
９５Ｗは対応してないよ～
９５Ｗはサポートしてないよ～それでも動かすなら「Y」キーを押せとの事。
ドキドキものですが・・・覚悟を決め決行！
問題無く起動されました。
Corei3 2120 vs Corei5 2400
Corei3 2120 for CPU-Z
Corei5 2400 for CPU-Z
Corei3 2120 vs Corei5 2400 HWM
Corei3 2120 vs Corei5 2400 for CMB
想定通りの結果が出ました。
Corei3 2120_FINAL FANTASY XIV
Corei5 2400 FINAL FANTASY XIV
意外な結果に・・・ほぼ変わらず！
Cinebench_Corei3 2120
Cinebench_Corei5 2400
やはりOpenGLは変化なし！CPUは１．７７ｐｔｓ差が・・・以外に2400健闘してます。
ガンダムネットワークオペレーション3 ベンチマーク
測定モードは３DHIGHで！

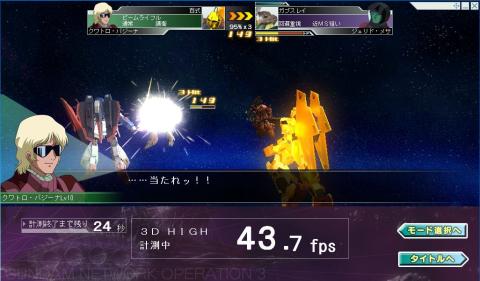

ガンダムネットワークオペレーション3 ベンチマーク メイン
ガンダムネットワークオペレーション3ベンチマーク Corei3 2120

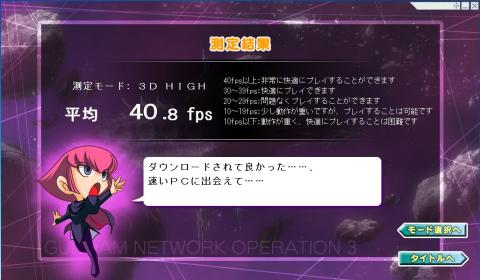

ガンダムネットワークオペレーション3ベンチマーク Corei5 2400
Corei3 2120の方は瞬間的に35ｆｐｓまで落ち込む事も有りましたが・・・
Corei5 2400の方は40ｆｐｓ以下になる事無く安定した数値を維持していました。
Corei3 2120もCorei5 2400もGPUクロックは同じなのでこんな物でしょう。
私としてはもう少しCorei5 2400に頑張って欲しかった。
4コアの力でGPUの性能が若干でも上がる事を期待したのですが残念！
2011/08/20追記
Intel® HD Graphics DriverもVer.8.15.10.2476にＵＰ！
公開時に比べてDriverが熟成してきた！
FINAL FANTASY XIV ベンチマーク LOW 372 → 413にUP
ガンダムネットワークオペレーション3ベンチマーク
Corei3 2120とCorei5 2400は、39.6/40.8 → 41.1/42.4にＵＰ！
CINEBENCH11.5のOpenGLは6.0 → 6.5にUP！
良い感じで熟成されてきたぞぉ！
しかし！
この「DH67CFB3」使用用途が限られて・・・
「TDP65W」までの対応なのは面白みに欠けるかも。
ある意味で「Corei3 2120」はベストチョイスかもと思っていましたが・・・
新たなる伏兵がっ！
Core i5-2500T＆i5-2405S＆i7-2600Sだ！
幸運にも、レビューインフィニティ第１弾「ローボルテージ星」に選ばれ
Core i5-2500Tを手に入れたので続きはソチラで！
**************************
挫折と対策と悪ふざけ！
**************************
電力不足で色々と失敗に終わったのですが・・・
まぁ～120WオーバーなACを購入すれば良い話なのですがねぇ～
そんなＡＣを購入する予算でMini-ITXのケースが２～３個買えるので我慢ｘ２！
（実際はSSDにする事でMAX６２Wに収まりました。）
目的はホームサーバーにしたいので・・・SSDはもったいない。
そこでチョットした悪ふざけを模索！
「SKC-MINI120」を２個使い懐かしのX68000風にしてみようかと・・・
X68000風にチャレンジ！
DH67CFB3搭載の方にはUSBメモリにDebianを入れて・・・
もう一方にはWD20EARS-00MVWB0を２つ仕込めば良い感じかも！
良い按排のコンバーターとＡＣを確保して・・・妄想は膨らみます。
2011/05/08に公開した時はその様に考えていたが・・・
レビューインフィニティ第１弾「ローボルテージ星」に選ばれた事で一変する！
http://zigsow.jp/com/intel/review/infinity01/
現在は、床下パソコンとして使用中（笑）
今後も扱き使われる事でしょう。
