まずは、関係者および、インテルさん、ありがとうございます。
<今の構成>
録画マシーンとして動き出そうとしましたが、SATAポートの４つ少なく思っていたので、
構成を変えて、ゲームマシーンとし小さめなマシーンを作成しました。
構成は前回のものから、Caseが変更となり、VGAが追加されました。
HDDもSSD 2台のRAID 0に変えています。
構成の詳細は、こちらを見てください。
で、作り上げてしまっているので、作成構成の写真はないですが、
作成中に1点、気になった箇所を書きます。
写真に写っているところなのですが、Caseのスイッチケーブルと繋ぐヘッダピンなんですが、
メモリスロット近くにあるため、マザーを組み込んでから挿そうすると、狭くて挿そうとすると
指が引っかかって挿しづらかったです。
OSは、Windows 7 Ulitimate(x64)を使用しています。
マザーの情報を知りたかったので、intel純正の「Intel(R) Desktop Utilities」をインストール」しました。
◆システムの状態
システム情報(Summary)
◆ハードモニター
Hardモニター
マザーに関する情報は簡単に見ることができるツールになっていますね。
あと、BIOSがあがっているので、最新化を行いました。
※WindowsからUｐdateを行っています。
intelからWindows用のBIOS UpdateツールをDLし、実行します。
実行時の手順を （かいつまんで)
①exeをキック
②Updateをしていいかの最終確認

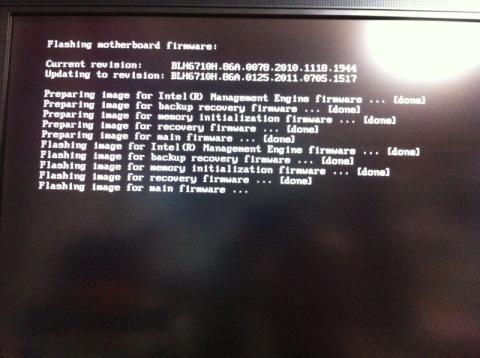

③実際のBIOS ｕｐｄａｔｅ
※この後、マシーンが再起動するんですが、SSDのRAIDが見失ったのはご愛嬌。
BIOSに入って、再度SATAの設定を「RAID」にするだけで、OKです。
④更新後に完了の画面が出て終了です。
<最初の構成>
で、私が何をレビューをしようかとおもっている間に、他のレビューしている皆様と
被ってしまうのは、なんだか面白みを見出せないので、ちょっと変換をかまして
みたいと思います。
レビュー対象のMB
に、CPUとして、低消費版の CORE i3 「i3-2100T」(35w)の
を搭載して、この夏の節電対策のひとつとしたいと思います。
あと、録画マシーンになるためには、Mini-ITXのケースでは、ちょっとデバイスの関係上
狭いこともあり、MicroATXのCaseを使って組み上げてみたいと考えています。
録画用のデバイスとしては巷では、潤沢に出回っているこれを使いたいと考えています。
でも、このPT2はPCIバスです。今回レビューするマザーには、PCIバスなんぞは、
一切付いていません。スロットとしては、PCI-E x16が１つしかありません。
なので、ちょっと前に登録した変換アイテムが役に立つのです。（たぶん･･･)
この、PCI－EバスをPICバス2本に変換することができるので、PT2を二枚挿しをすれば
同時4局録画もできるはずです。
ですが、今時間が取れていなく、構想止まりになっています。
明日とか時間を作って作業をしていく予定です。
<2011.05.16 追記>
やっと時間が取れたので、組み込んでみたいと思います。
場所が確保できなかったので、休眠中のPCを解体して組み込むことにしました。

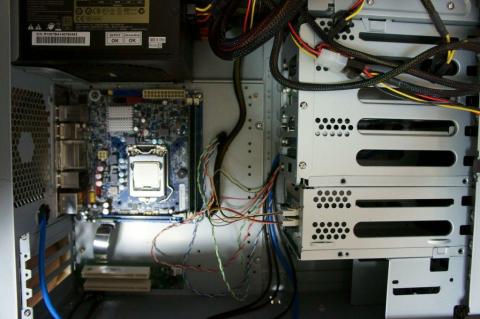

ちっちゃい
やはり、MINI-ITXは小さいですね。
CPUが「2100T」の35wにしたので、CPUクラーはファンレスにしてみようかと
考えてみました。(仮置きで･･･)
NINJA mini
仮セッティングしてみたところ、リアFANとの隙間が限りなく少なかったことと
ChipSetにも風を当てることも考えて、通常のCPU クラーを使うことにしました。

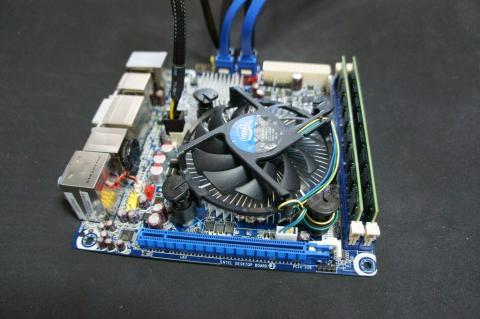

リテールクラー
仮組みで見えてきたこととしては、SATAのポートがある場所が、電源の近くに
なってしまっているので、後からケーブルを挿すなとすると面倒になりそうなので、
できる限り、ケースをMINI-ITXのマザーにセットしてから組みこむことにしました。

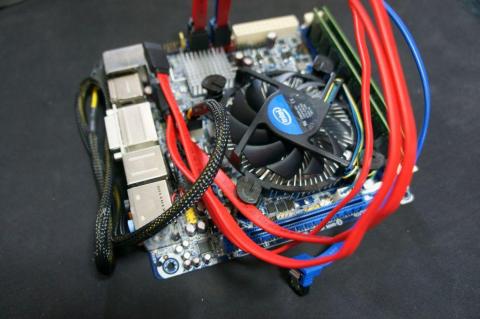

ケーブルをセット
で、PCI-Express - PCI変換を使ってPT2を挿すようにしますが、変換ポー度をケースに
固定する方法が見つけられなかったので、PT2の特性を使って挿すようにしました。
PT2は、スロットに固定するブラケットの部分がシンメトリーになっているので、
PCTのバス部分を上に持ってくるようにしました。

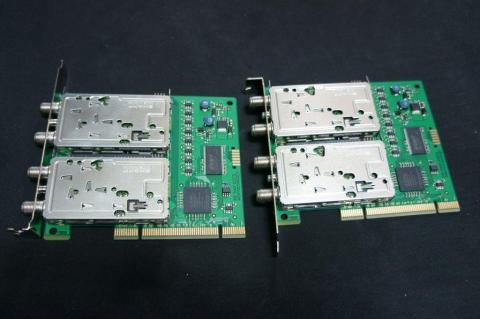

シンメトリー
2枚ともブラケットを逆転して結果は以下の通りです。

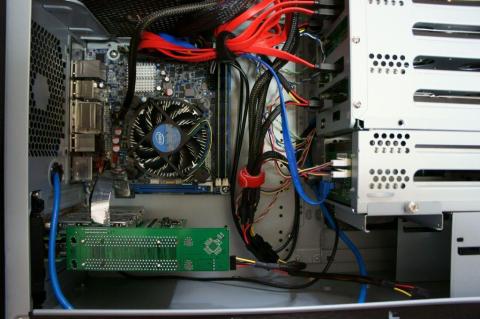

真上から
PT2を斜めから
これで、PCへの組み込みは完了しました。
今後は、ソフトウェアの部分を実施していきたいと思います。
