IT業界で働きながらオーバープロビジョニングなんてことはまったくスルーしていましたｗ

今回、プレミアムレビューでこのことを知り、手持ちのSSDなどが早くなるなら是非試したいと

思いレビューを申し込みました・・・

今回は、知らないことだらけで結構苦労しました。文章中ひょっとしたら嘘書いているかも

しれません＾＾；おかしいなぁ・・・と思われた方はご一報をお願いしますm( _  _ )m

Menu

1. オーバープロビジョニングって？
2. テスト環境　：　IVYノート　最新ノートパソコンNJ5700E
3. オーバープロビジョニング設定方法：初オーバープロビジョニングの体験を解説
4. 計測　：　デフォルトのHDDから、SSD導入・・・そしてオーバープロビジョニング 結果は？
5. 感想　：　希望、反省、今後
6. 最後に

Ⅰ．オーバープロビジョニングとは・・・？

オーバープロビジョニングとは、ユーザーが見えない場所に予備領域をとるということ。

今回使用するSSD４８０GBでは、３２GBの予備領域が既に存在する。

ユーザーからの書き込み内容が、事前に消去済みの場所に即時にアクセスする

可能性を高めるために、SSDコントローラで使用するように予約されている。

オーバープロビジョニングは、フラッシュ管理動作の中で特にガベージコレクション

およびウエアレベリングから生じる各種の性能上の課題を解決するため、

使用されている。

また、速度においてもランダムの書き込みパフォーマンスがあがる。（らしい＾＾；）

※　実際にはSSDの各コントローラーはメーカーごとにありその中のアルゴリズムは公開されてはいない。そのため、どのように動作するのかは、いくら調べても掲載はなかった。

※ガベージコレクション：使用済みで既に使っていない場所を、使えるようにしていく機能だが、SSDのコントローラーで処理が行われる。予備領域を確保することにより、よりスムーズに動作するとのこと。）

Ⅱ．テスト環境

ⅰ．使用したパソコン

            今回は、デスクトップ環境ではなくノートパソコンで。

（構成）

インテル® Core™ i7-3610QM プロセッサー (2.3GHz)

Windows® 7 Home Premium 64bit Service Pack 1 (SP1) 適用済み

モバイル インテル® HM77 Express チップセット

NVIDIA® GeForce® GT 640M 1GB

ⅱ．使用したSSD

SSD　インテル　SSD５２０　４８０GB

オフィシャル

Ⅲ．オーバープロビジョニング設定方法

Secure Erase→BIOS変更→HDAT2にてプロビジョニング量を設定→BIOS戻す→テスト　という手順で処理を行う。　

　　ⅰ． Secure Erase（方法

ディスクをまず初期化する。完全削除ということ。メーカーのリカバリー領域などもこれで消える。

下記ソフトをダウンロード　＆　インストールする。

Intel® Solid-State Drive Toolbox（バージョン：3.0.3 2012/8/28　現在）

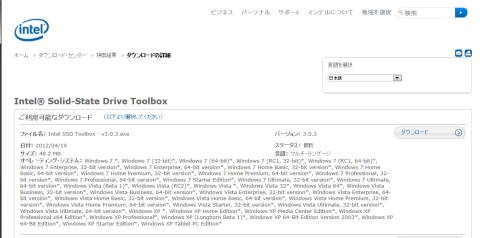

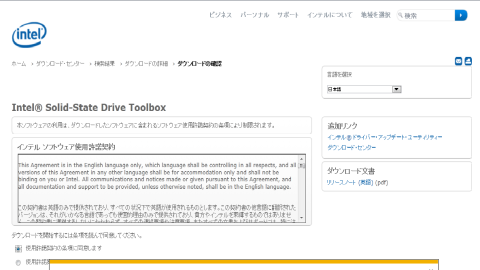

上記画面のダウンロードをクリックすると次の画面へ・・・

同意する旨のチェックを行うと、ダウンロードが開始される。

ダウンロード後のインストールは　ダウンロードファイル　Intel SSD Toolbox - v3.0.3.exe　をダブルクリックしインストールを進めていく。

インストールが終了したら次・・・（SS取るの失敗しました＞＜）

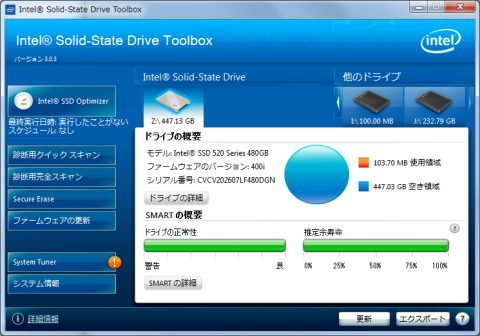

Intel SSD Toolboxを起動します

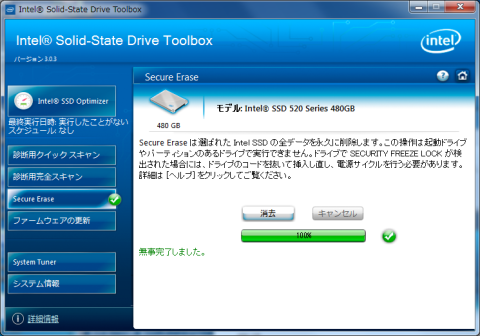

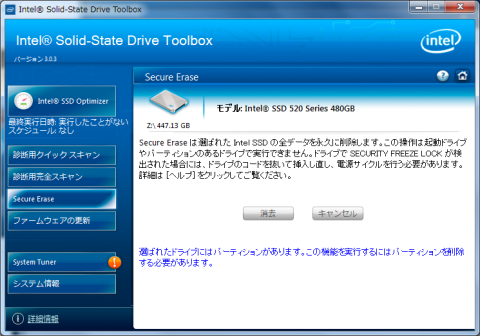

Secure Eraceをクリックします

※こんな感じで、パーテション作ってしまっている人はディスクの管理からボリュームを削除してください。

削除してからもう一度

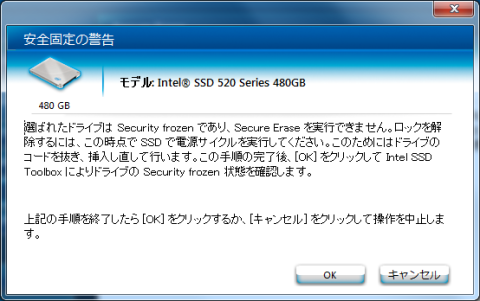

ここから「あれ？」の無限ループがｗ

大切なこと：必ず電源ケーブルと、SATAのケーブル両方を外す

電源を抜いて、ケーブルも抜いてOKを押す

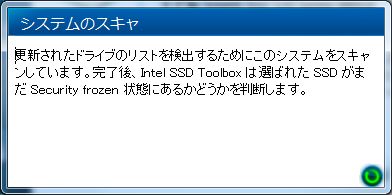

で、しばらく待つと・・・・

しかし、外しても同じ画面がでます・・・対応してないとまで言われだします。

が、

色々試してみて解決

使用しているマザーボードは

このマザーなのですが、ドライバの更新等を行ってなかったため、

IDE　ATA/ATAPIコントローラーが古かった・・・

対応

 下記URLより、ドライバをダウンロード

Intel® Rapid Storage Technology

ここから　３２ビットか６４ビットか、どちらかのドライバをダウンロードし、

デバイスマネージャー＞IDE　ATA/ATAPI コントローラーの中の

AHCIコントローラーを更新して、問題なく完了しました・・・

※intelのToolboxは誤作動防止のためか、簡単に完全消去はできないようになっている。パーティションがあったり、ブートディスクなどではそのままではSecure Eraseはできない。

　　ⅱ． BIOSの設定

オーバープロビジョニングを行う場合は、SSDにATAコマンドの「SET MAX ADDRESS」をSSDに送らないといけないためBIOSにてIDEモードに切り替えます。

EPSON NJ５７００Eでは起動時にF2を押すことにより切り替わります。

　　ⅲ．オーバープロビジョニング設定方法

HDAT２というソフトを使用。

サイトはこちらから。http://www.hdat2.com/download.html

ダウンロードしたファイルを解凍し、ISOファイルからブートディスクを作成。

※ISOからブートディスク作成は、後ほどSS追加します＾＾；

作成したブートディスクをノートパソコンに入れて起動

 起動選択画面。１を選択でＥＮＴＥＲ・・・・そのままでも自動で起動します。

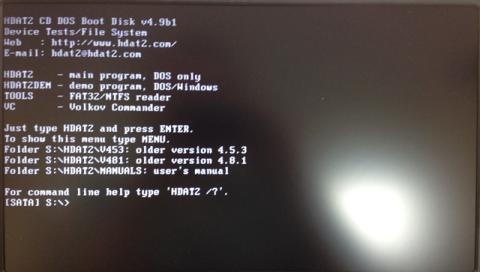

ＤＯＳ画面が表示される。 HDAT2 と入力し　ＥＮＴＥＲ

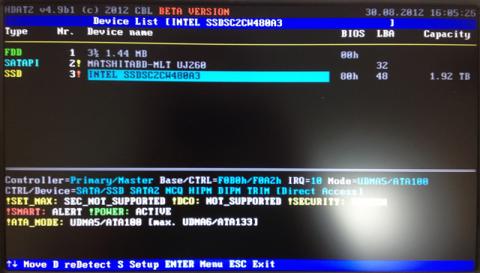

ディスクの選択画面が表示　３のＳＳＤを選択しＥＮＴＥＲ

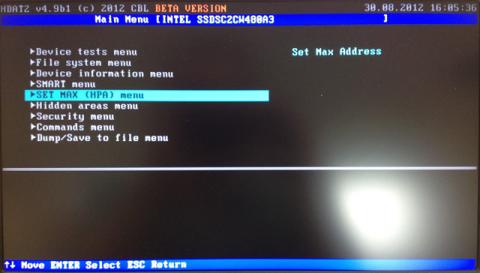

メニューが表示されるので、　ＳＥＴ　ＭＡＸ　を選択し　ＥＮＴＥＲ

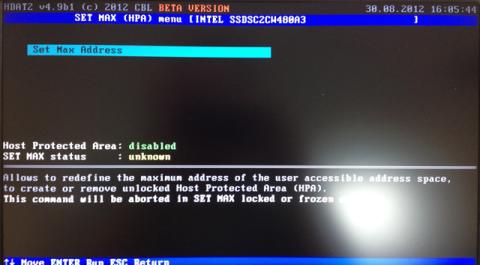

ここでもう一度ＥＮＴＥＲ

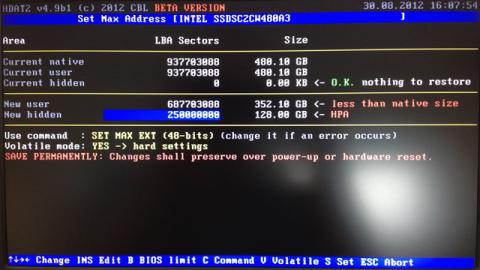

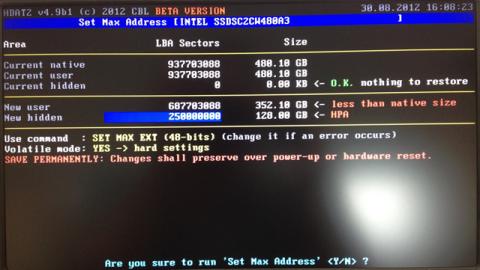

ここでプロビジョン量が設定できる。写真では１２８ＧＢが設定されている。矢印キーで数値を変更できるが、insertキーを押して直接入力するほうが手早く入力ができる。

数値がOKであればSを押す。YESかNOか　と、聞いてくるので、Yを押せば登録完了

やめたい場合は、Nをおし、ESCを押せば元の画面に戻る。

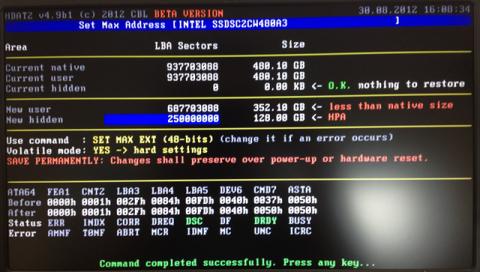

Command completed successfully,Press any key　と表示されたら、処理は完了

Ⅳ．テスト内容

※ブートディスクにする場合、 IDEで起動して、HDAT2で設定、AHCIに設定を戻し再起動・・・そこからOSをインストールしないと、IDEで動作することになり、SSD本来の速度が出なくなります。私の場合、OSをインストールすることになってしまったので、ご注意を・・・

　　ⅰ．SecureErase後プロビジョニングなし　OR　１２８GB　　の２パターンで

　　　　下記を計測していく

１．下記ソフトをインストールし時間を計測

OSインストール（WINDOWS７６４bithomeedition EPSON用

PoreDirector10インストール

adobe fireworks5 インストール

adobe photoshop 5インストール

PSO2インストール

OFIICE２０１０　PROインストール

adobe mastercollection6インストール

　　　２．POWERDIRECTORで５分程度のエンコード後　１００GB程度のデータを書き込み

　　　３．１の過程でOSインストール後CrystalDiskMarkにて　ランダム、0fill、1fillの計測

　　　４．インストールが完了後、CrystalDiskMarkにて　ランダム、0fill、1fillの計測

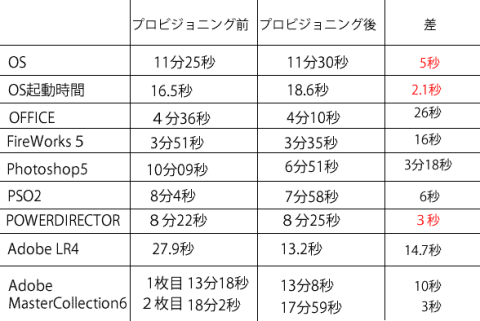

＜計測結果＞

ほとんど誤差範囲の結果に終わってしまっているが、

ＰｈｏｔｏＳｈｏｐと、　ＬＲ４だけが異常に短縮された。４Ｋ以下のファイルが多いのか・・・

たまたまＳＳＤのコントローラーのアルゴリズムに愛称のよいデータだったのか、わかりませんが、明確な差が出ました。

ただ、失敗なのは私のテスト方法・・・この誤差が出たなら、数度繰り返すべきなんでしょうね・・・＾＾；

※上記表内は、ＯＳ起動時間以外はすべてインストール時間。選択などは除いている。

ＰＳＯ２はDIRECTXは除いている。本体のみインストール。

以下ベンチマーク結果

オーバープロビジョニング無し　OSインストール後ランダム

オーバープロビジョニング無し　OSインストール後0fill

オーバープロビジョニング無し　OSインストール後1fill

オーバープロビジョニング無し　ソフトウェアインストール後ランダム

オーバープロビジョニング無し　ソフトウェアインストール0fill

オーバープロビジョニング無し　ソフトウェアインストール1fill

オーバープロビジョニング128GB OSインストール後ランダム

オーバープロビジョニング128GB OSインストール後0fill

オーバープロビジョニング128GB OSインストール後1fill

オーバープロビジョニング128GB ソフトウェアインストール後ランダム

オーバープロビジョニング128GB ソフトウェアインストール0fill

オーバープロビジョニング128GB ソフトウェアインストール1fill

初期　ソフトウェアインストール後ランダムでのシーケンシャルライトの数字が伸びないためintelのツールボックスのTRIM機能を使ってみた。

１００％回復というわけではないが、書き込みが遅くなった場合など有効な手段だと思う。

オーバープロビジョニング無し　ランダムTRIM実行後

オーバープロビジョニング128GB　ソフトウェアインストール後のランダムでの数字が伸びないので、何回か計測を行っていくと３回目くらいから数字が回復し安定した。

自己回復したのは理由が見えないが、SSDのコントローラーが何かしていると思う。

インストールや、コピーなどでSSD内部の状況がみだれたのでガベージコレクションが

即時で処理されたのかな・・（そのため負荷がかかってて重たい？）と思ったりもするのだけど、このときは特にToolBoxでTRIM処理は行っていない。（自動で命令がだされたのかな・・・？）

４Kの数値に変化がみられないのでオーバープロビジョニングで期待しているものとは違うようだ。

１回目

２回目

３回目

４回目

５回目

６回目

2012/09/06現在のDISK状態

 毎日テストしていたわけではないですが、だいたいトータル７日くらい使用してます。

時間が長いのは、テストしながら寝落ちしてたからかもしれません・・・＾＾；

Ⅴ感想

「オーバープロビジョニングでチューニング！」というタイトルなので

正直なところもう少し、数字が明確に出てくるかと思っていました・・・しかし、自分自身の知識不足にもよるのですが、あまりいい数字が出てるとはいえない結果に申し訳ないですm(_ _)m

結果から参照すると、４KランダムのWriteでオーバープロビジョニング無しで、１３．４８

１２８GB設定後で、１８．３４。

３６％増しの速度が出た。

今回のインストールテストで、Photoshopが、約3分18秒時間短縮した。４８％短縮となった。ナノピコで出た３６％という数字とは、若干差はあるが、同様に明確な差が出たということで、テストとしては一応成功したのか？と思う。

ナノピコでは、１０００MBでやっているが、もう少し増やせばもっと明確な数字が出てくる

ような気もするが・・・

ほか、まだ確認したいこともあるので、テスト後掲載していきます・・・＾＾

※今回イラストもなーんにもやってないので、飾りつけも徐々に・・・　

この環境にWINDOWS８をインストールしてみました。

（WIN８はMSDNユーザーなので、そこから取得しました。）

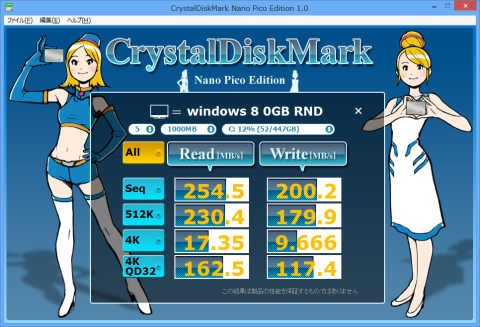

ランダムのみデータを取得しましたが、体感できる遅さでした。

リードは特に問題はないのですが、書き込みが非常に遅い。

ためしにPOWER　DIRECTORをインストールすると、１０分５０秒。

WINDOWS７と比較すると、２分３０秒遅くなりました。

AHCIドライバーはマイクロソフト標準のドライバーです。EPSON用のものを入れると、

NANOPICOやそのほかでエラーが出始めたので、WINDOWS７に戻しました。

Ⅵ．最後に

この度は「インテル(R)SSD 520をオーバープロビジョニングでチューンナップ！」の

レビューアーに選出頂き誠にありがとうございます。

zigsow様、インテル様、他関係各社様に厚く御礼申し上げます。

通常ではあまり行わない貴重な体験ができたことを感謝いたします。

しかし、この結果が正しいかどうかはわかりませんが、

今回の調査したことでSSDも信頼がおけるものだとよく理解できました。自社サーバーでも

SSDを検討してみようかと思います。

今回はありがとうございました・・・（大変だったけどｗ）

参考文献（参照サイト）

インテルオプティマイザー

http://www.intel.com/jp/consumer/Shop/diy/features/ssd/optimizer/index.htm

ソリッドステートストレージ分科会用語集

http://www.snia-j.org/tech/WH/SSSI/files/SSSI.pdf

PCwatch

http://pc.watch.impress.co.jp/docs/column/hot/20090427_153772.html

インテルソリッドステート　７１０

http://www.intel.co.jp/content/www/jp/ja/solid-state-drives/solid-state-drives-710-series.html

ほかにもありましたがとりあえず・・・
