i7とi5で処理(動画、画像処理)による消費電力の違いなど比較(電源容量ギリギリ100W→150Wへ換装)

パッケージ
パッケージ

Intel様、zigsow様、関係者の皆様
この度は、プレミアムレビューの「TOP GUNレビュー『インテル(R)Core i7プロセッサー』」
に選出いただきまして、ありがとうございます。

前回の「TOPGUNレビュー」Core i5-3570Kの追加レビューということで
Core i7-3770Kのレビューアーに選出され嬉しい限りです。
前回のCore i5-3570Kのレビューでは、手持ちのパーツなど利用して、コンパクトな
省エネPCの作成をテーマに行いましたが、今回は同じ条件下で消費電力の比較など
検証を行いたいと思います。


今回のレビューは、以下の項目で記載する予定です。

 1、i7-3770Kの特徴
  1.1 仕様
  1.2 i5-3570Kとの違い
  1.2 画像など

 2、組込
  2.1 構成機器
  2.2 組込

 3、比較
  3.1 各種ツール比較
  3.2 消費電力・CPU温度
  3.3 騒音

 4、その他

 5、総評

 2012/12/03 追記
   ACアダプター電源を100WのものからAbeeの150Wに
   換装しました。
   各処理の消費電力や温度など今後追記予定です。
   できれば、OCも(^^)

 2012/12.09 追記
   電源をAbee 150W電源(AC150-AP04AA)に交換し各処理の消費電力、CPU温度を
   再計測しました。
   下記項目に追記しています。

   3.4 消費電力、CPU温度(NT-ZENO/DC100W電源→Abee 150W電源交換)


---------------------------------------------------------------------------

 1、i7-3770Kの特徴

  1.1 仕様

   仕様
    プロセッサー・ナンバー:i7-3770K
    コア数:4
    スレッド数:8
    動作周波数:3.5 GHz
    ターボ・ブースト利用時の最大周波数:3.9 GHz
    インテル スマート・キャッシュ:8 MB
    バス/コア倍率:35
    DMI:5 GT/s
    リソグラフィー:22 nm
    最大 TDP:77 W

   メモリ
    最大メモリーサイズ (メモリーの種類に依存):32 GB
    メモリーの種類:DDR3-1333/1600
    メモリーチャネル数:2
    最大メモリー帯域幅:25.6 GB/s
    ECC メモリー対応:No

   Graphics Specifications
    プロセッサー・グラフィックス:IntelR HD Graphics 4000
    グラフィックス定格周波数:650 MHz
    グラフィックス最大動的周波数:1.15 GHz
    インテルR Quick Sync Video:Yes
    インテルR InTru 3D テクノロジー:Yes
    インテルR Insider:Yes
    インテルR ワイヤレス・ディスプレイ:Yes
    インテルR フレキシブル・ディスプレイ・インターフェイス (インテルR FDI):Yes
    インテルR クリアー・ビデオ HD テクノロジー:Yes
    サポートされているディスプレイ数:3

   Expansion Options
    PCI Express:リビジョン 3.0

   Package Specifications
    最大 CPU 構成:1
    TCase:67.4°C
    パッケージサイズ:37.5mm x 37.5mm
    対応ソケット:FCLGA1155

    情報リンク:http://ark.intel.com/ja/products/65523

    上記が仕様になります。
    第3世代インテルCoreプロセッサー・ファミリーのIvyBridgeになり4コア
    8スレッドになります。
    TDPは、22mmへと微細化され低消費電力化された結果、77Wになっており
    Corei53570Kと同じです。
    GPUは実行ユニット(ExecutionUnit)が、最大16基のHD4000になり、
    DirectX11にも対応しています。

  1.2Corei53570Kとの違い
    i7-3770Kとi5-3570Kを比較すると、大きな違いはコアのスレッドが
    ハイパースレッドで倍の8になった点とキャッシュの拡張があり、
    その他クロックなども微増しています。
    メモリやグラフィック性能は、変更点はありません。
    TDPも変わらず、77Wです。

    ○相違点(i5-3570K→i7-3770K)
      スレッド数:4→8
      動作周波数:3.4GHz→3.5GHz
      ターボ・ブースト利用時の最大周波数:3.8GHz→3.9GHz
      インテル スマート・キャッシュ:6MB→8MB
      バス/コア倍率:34→35

     情報リンク:
      i7-3770K:http://ark.intel.com/ja/products/65523
      i5-3570K:http://ark.intel.com/ja/products/65520

  1.3 画像など
i5-3570Kと並べて
i5-3570Kと並べて

5-3570Kと並べて
5-3570Kと並べて


 2、セットアップ

  2. 組込
    今回は前回に引き続き、省エネコンパクトPCというコンセプトの構成を
    使用しています。
    PCケースは、キューブ型ケースに省エネという事で、SSDにアダプター電源
    という構成で組み立てています。
     ※アダプター電源の容量が100Wなので極力電力を使わないようパーツも
      最小構成にしています。
      今回は、あえてこの構成にi7を組み込んでみました。



  2.1 構成機器
     今回は、以下の構成になります。
     CPU :Intel Core i7 3570K
     HDD :Crucial M4 SSDシリーズ 256GB CT256M4SSD2
     メモリ :PATRIOT PC3-12800 8GB(4GB×2)(PSD38G1600KH)
     マザボ :Asrock Z77E-ITX
     グラボ :CPU内臓(HD Graphics 4000)
     電源  :NT-ZENO/DC100 AC電源100W
           →Abee AC150-AP04AA AC電源150W
     CPUファン:サイズ SHURIKEN リビジョンB SCSK-1100
     ケース :A-ITX-200P300(Mini-ITXケース)

  2.2 組込
     上記2.1 構成機器で、Mini-ITXケースに組み込みました。
     前回と同様の構成で、CPUのみ交換しているので見た目は
     変わりません。
     メンテナンス性は、ITXケースということもあり厳しいですね。
     組み込んで電源を入れると問題なく認識されました。
Z77E-ITX
Z77E-ITX

CPU組込
CPU組込

組込完了
組込完了

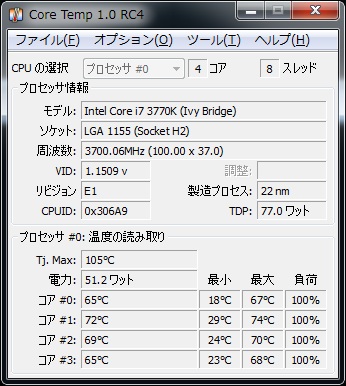

CoreTemp i7
CoreTemp i7


 3、比較
   i5-3570Kと各種処理の比較を行います。
   各種処理は、自分が主に使用する動画、画像編集と各ベンチマーク
   アプリで行いました。
   今回は、処理値、処理時間、消費電力、温度などの値に着目計測し
   比較を行ってみました。

  3.1 各種ツール
     ベンチマークツールや、アプリケーションの比較を行ってみました。
     ベンチマークツールは、FF14ベンチ、PSO2ベンチなど。
     アプリケーションは、自分が主に使用するRAW現像や動画変換など
     対象にしています。

     ・ベンチマーク
      CINE BENTI
       OpenGL     20.40→20.60fps
       CPU       5.83→7.37pts
       CPU(シングル) 1.56→1.54pts
CB
CB

      PSO2 BENTI
       1123→1142

      FF14 BENTI
       1376→1378
FF14
FF14

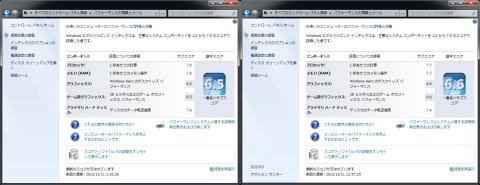

     ・エクスペリエンス
       6.5→6.6
exp
exp

     ・RAW現像
      α33で撮影したRAWファイル、100個をJPEG変換を行いました。
       SILKYPIX 480→370秒
       RAWTHERAPEE 296→250秒





     ・動画変換
      α33で撮影した動画60i(容量3GB)をH264に変換を行いました。
       295→280秒


PowerDirector
PowerDirector

スコア比較
スコア比較

処理時間比較
処理時間比較

      各ベンチのスコアは少しですがアップしている傾向にあります。
      CINE BENTIのCPUが一番アップした項目になります。
      動画、画像処理に関しては、画像処理の時間が数十秒単位で
      短縮されています。
      大量のRAWファイルの現像がある場合、時間の短縮は嬉しい
      ですね。デジイチなどで撮影する場合、失敗前提で多く撮る
      事があるので、撮影枚数は自ずと増える傾向にあります。
      航空祭などで連写をしたりすると・・・。
      そんな場合でも、手軽にPCで現像できるのは、i7のCPUを
      選ぶ要因になるかと思います。

  3.2 消費電力、CPU温度
     今回、電源がAC電源の100Wということで構成機器も必要最小限のパーツで
     構成しました。
     i7のTDPは、i5と同様の77Wですが、正直なところ100Wでは心もとないです(^^;
     ワットモニターで計測してみました。
     CPUの消費電力・温度は、CoreTempの値を参考にしています。


     CPU負荷は、OCCTを使用しています。


     消費電力計測結果(i5-3570K→i7-3770K(CPU消費電力)(CPU温度))
      ※室温19度

      アイドル時  :36W→36W
      起動時    :62W→62W
      Sleep     :1.9W→1.9W
      電源OFF   :0.6W→0.6W

      OCCT時   :99W→101W(49W→54W)(70℃→72℃)
      CINEBENTI  :82W→85W(44W→49W)(62℃→63℃)
      PSO2ベンチ :78W→73W(36W→33W)(49℃→50℃)
      FF14ベンチ :68W→69W(30W→31W)(49℃→50℃)
      SILKYPIX  :85W→90W(46W→51W)(59℃→68℃)
      RAWTHERAPEE :70W→71W(37W→42W)(56℃→61℃)
      PowerDirector:59W→71W(24W→34W)(43℃→50℃)
電力・温度
電力・温度



     計測した結果、OCCT計測時に101Wとギリギリ(オーバー)状態でした。
     計測アプリや処理により違いはありますが、全体的に7~8割の
     ぐらいの電力消費のようです。
     今回は、正直なところ耐えれるか自信が無かったのですが通常の
     自分の行う処理であれば、運用はできそうです。
     でも、余裕は欲しいところですねw。

  3.3 騒音
     PCの音に関しては、スマホアプリを使用し計測してみました。
     今回は、有料アプリのsmart toolsを使用しています。


    ・Core i3 2100(AC電源、Thermaltake SlimX3 (CLP0534))
     アイドル時:30db
     高負荷時 :30db

    ・Core i5 (AC電源、Shuriken B (CLP0534))
     アイドル時:40db
     高負荷時 :40db

    ・Core i7 (AC電源、Shuriken B (CLP0534))
     アイドル時:40db
     高負荷時 :40db

    このPCの唯一の騒音源は、CPUクーラーなのですが前回と同様の
    構成のため、変化はありませんでした。

  3.4 消費電力、CPU温度(NT-ZENO/DC100W電源→Abee 150W電源交換)
     電源に余裕を持たせるために、Abeeの150W、ACアダプター電源
     AC150-AP04AAを購入し換装してみました。


      ※室温15度(前回値19度)

      アイドル時  :36W→36W→31W
      起動時    :62W→62W→60.5W
      Sleep     :1.9W→1.9W→5.2W
      電源OFF   :0.6W→0.6W→0.9W

      OCCT時   :99W→101W→94.6W(49W→54W→55W)(70℃→72℃→67℃)
      CINEBENTI  :82W→85W→76W(44W→49W→50W)(62℃→63℃→58℃)
      PSO2ベンチ :78W→73W→65W(36W→33W→34W)(49℃→50℃→48℃)
      FF14ベンチ :68W→69W→60W(30W→31W→32W)(49℃→50℃→48℃)
      SILKYPIX  :85W→90W→83W(46W→51W→52W)(59℃→68℃→67℃)
      RAWTHERAPEE :70W→71W→67W(37W→42W→42W)(56℃→61℃→56℃)
      PowerDirector:59W→71W→66W(24W→34W→34W)(43℃→50℃→49℃)
電力・温度グラフ
電力・温度グラフ

    再度、各処理の計測を行った結果、電源停止やSleep時の電力は微増したの
    ですが、処理でCPUの電力はほぼ変わらないのに全体の電力は、5W程度
    下がっていました。最初に使用したNT-ZENO/DC100より効率が良いからなのか
    しれませんが、余裕が出たぶんオーバークロックにも挑戦してみようと
    思っています。


 4、その他
    前回の課題で「電源の容量アップ」を挙げていたのですが、今回は同じ
    構成という条件でしたので、あえて100Wのアダプター電源になりました。
    しかし、前回同様電源容量がギリギリなので、拡張機器の余裕や
    折角のi7のK(クロック倍率)機能を生かすには、やはり容量のアップが
    望ましいと思います。
    とりあえず、前回に引き続き課題をあげました。

    ・電源の容量アップ
      今回も前回同様、ギリギリの容量でした(^^;
      高負荷の時は精神衛生上良くないですね。
      容量が150WのAbeeのACアダプター電源の購入を検討
      しています。



     →2012/12/03 追記
      AbeeのACアダプターキット 150Wモデルを組み込みました。
      SFXのブラケット付だったのですが、少しケースの加工が
      必要でした。
      組み込み後、問題なく動作しています。
      今後、各種処理の消費電力や温度など計測し追記する
      予定です。
      できれば、OCも試してみたいと思っています。
AC150-AP04AA
AC150-AP04AA


    ・マザーボードの省エネ設定
      容量をオーバーした際に試してみようと思っていた機能です。
      今回は使用していませんが、電源の容量アップの後にOCを
      試してこの機能も検証したいと思っています。
      IES (Intelligent Energy Saver)設定
      http://www.asrock.com/feature/IES/index.jp.asp



 5、総評

   前回に引き続き今回は、コンパクト省エネ静音PCをテーマに作成して
   みましたが、前回同様100WのAC電源では、高負荷時の消費電力は
   ギリギリでした。
   正直なところ、OCCTで計測をしているときにワットチェッカーが
   100Wを表示しているときは、精神的に厳しかったです(笑)
   しかし、この構成で、i7が動作できるのは自分的に凄い驚きでした。
   (Kの機能を発揮できていないという制約はありますが)

   処理結果を比較すると、動画においては少しでしたが、画像処理に
   おいて処理時間の短縮を確認でき自分的に嬉しい結果でした。
   小さなminiITXのPCで、i7を運用でき処理を短縮できるとは予想
   以上の結果に満足しています。
   RAW現像を行う場合においては、i5よりi7の方が有利なようです。
   現像ソフトにもよるかと思いますが、自分の用途的には i7が重宝
   しそうな感じです。

   電源容量の課題はありますが、今後ACアダプターの交換も視野に
   含め、より良い環境を構成したいと考えています。
   また、その際に折角なのでOCやCPUファン周りの構成なども
   再検討したいと思います。

   最後まで読んで頂き、ありがとうございました m(_ _)m
