SATA2接続で、320シリーズと520シリーズを比較!

インテル様、ジグソー様、関係者の皆様、この度はこのようなプレミアムレビューの機会をいただき、心より深くお礼申し上げます。

今回レビューするのは、デスクトップPCへの換装手順と、起動時間などの比較、
Storaへ入れたらどのくらい速度が変わるのか等についてレビュー予定です。


--------------------------------------------------
●商品の内容!

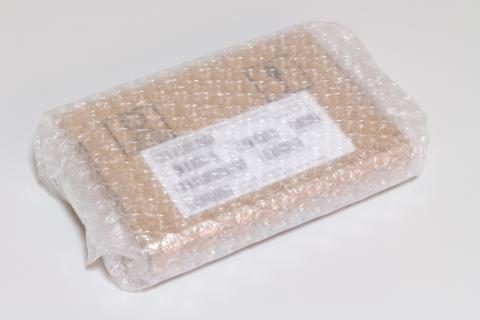

佐川急便で届きました。


バルクパッケージで、簡易梱包ですが問題なし。
SSDなら衝撃に強いので安心ですね。

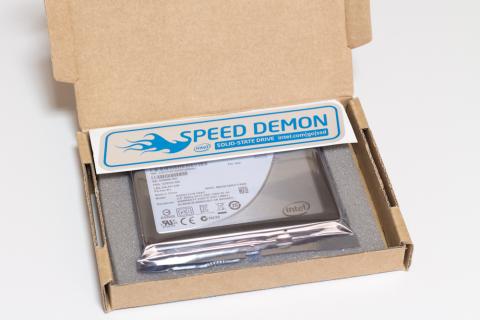

開けてみました。
スピードデーモンのシールが入っています。 日本語訳すると「スピード狂」と出てきますw


裏側にははやりシリカゲルが入っています。
SSDがカビた経験のある方いますか?

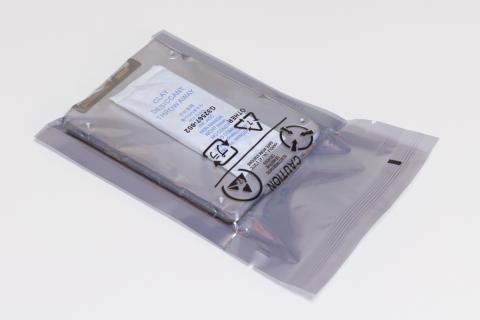

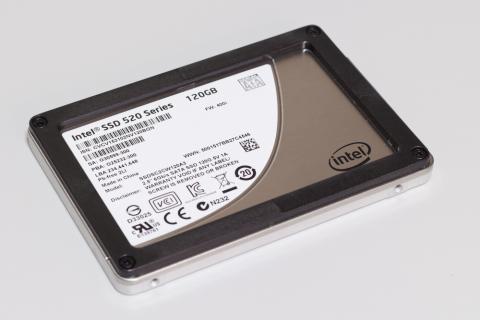

表はこういった感じで、

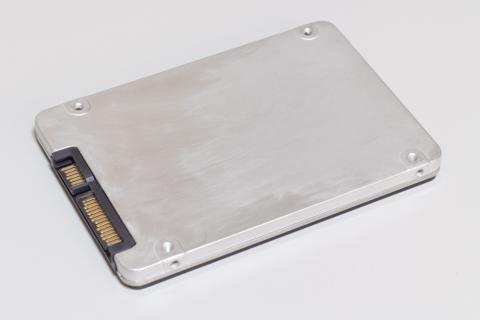

裏はやはり変な模様が入っています。

--------------------------------------------------
●320と比べると

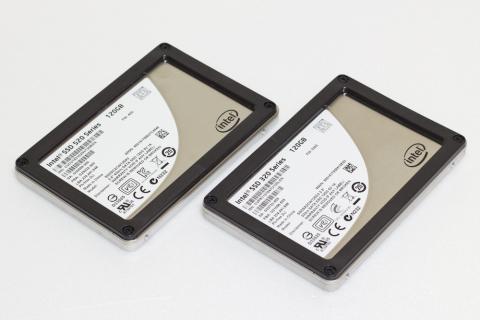

2台並べて撮影してみました。
左が520シリーズ 右が320シリーズです。
シールが変わった位でした。

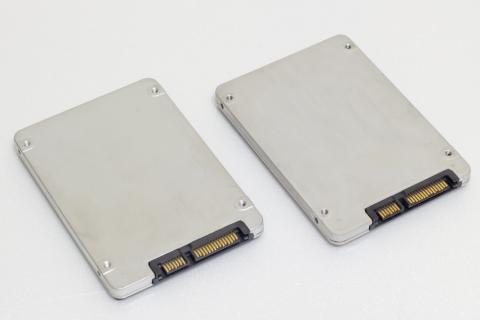

裏面も同様に左が520 右が320です。
若干端子が違うかな?といった程度で大きな違いはありませんでした。

--------------------------------------------------

●自作デスクトップPCへ換装の手順
私の自作PCへの換装手順を紹介します。

まずはPCの環境。
CPU:Intel Core i7-860(3.5GHz) 160×22=3520
M/B:ASUS P7P55D
GPU:MSI N570GTX Twin Frozr II GE OC (1280MB)
SSD:Intel 320 Series SSDSA2CW120G3K5(120GB)
HDD1:SEAGATE ST3750528AS (750GB SATA300 7200rpm 32MB)
HDD2:HGST HDP725050GLA360 (500GB SATA300 7200rpm 16MB)
MEM:A-DATA AX3U1600GC4G9-2G [DDR3 PC3-12800 4GB2枚組×2=16GB]
電源:HEC WIN+ 700W HEC-700TE-2WX (700W 80PULS Bronze)
ドライブ:PLDS DH24AYS(DVDスーパーマルチ)
ケース:ZALMAN Z9 PLUS
OS:Windows7 Ultimate 64Bit

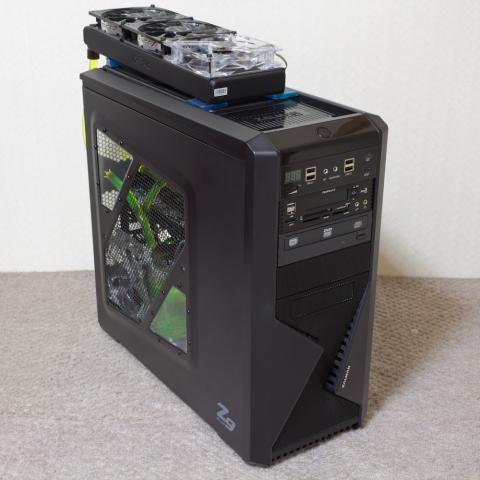

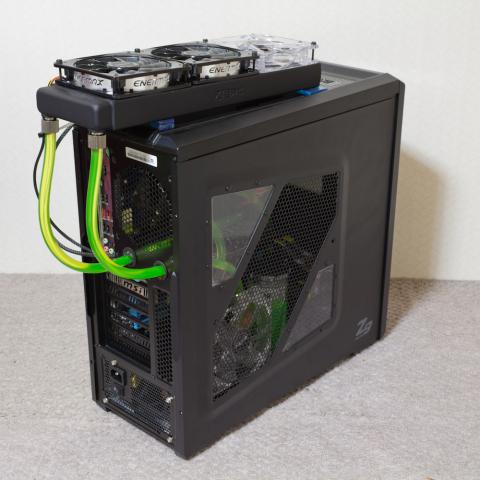

まずはじめに、外観から。

現在こういった感じになっております。

ステップ1
サイドパネルを外す。

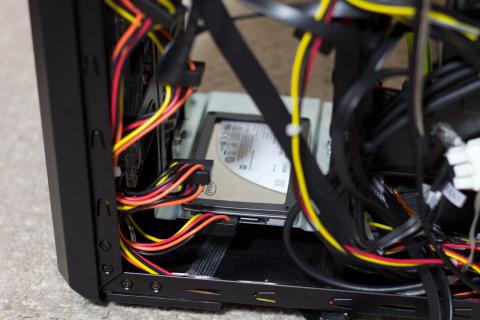

ステップ2

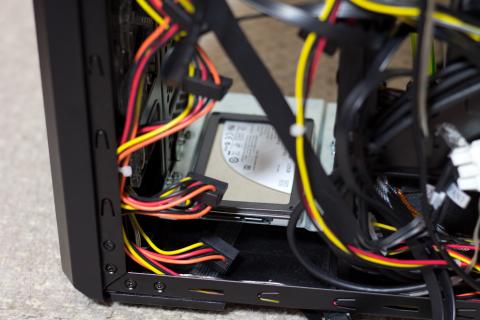

マザー側からSATAケーブルと


電源ケーブルを抜きます。

※分かりにくいので上のHDDを抜きました。

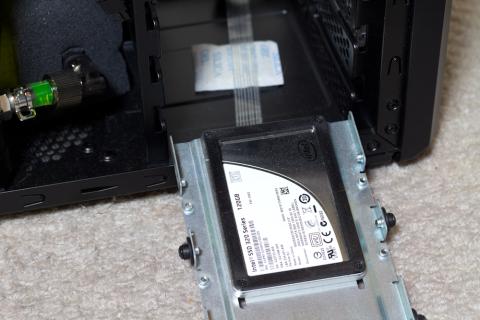

ステップ3

全面からSSDトレイを引き抜きます。

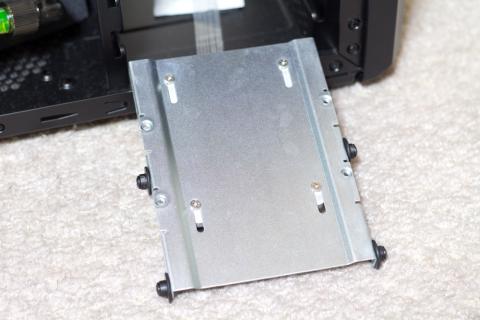

ステップ4

裏面のネジを外します。

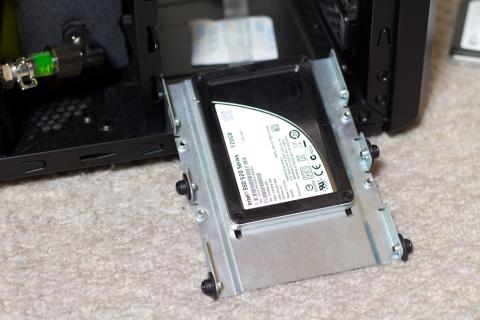

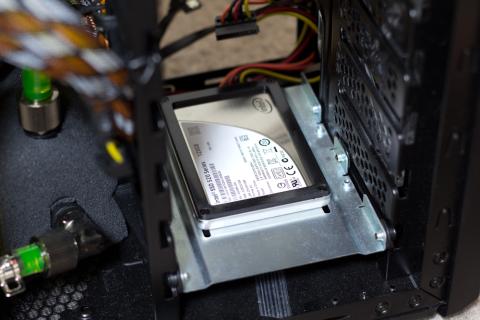

ステップ5

520シリーズと交換します。

ステップ6

SSDトレイを固定します。

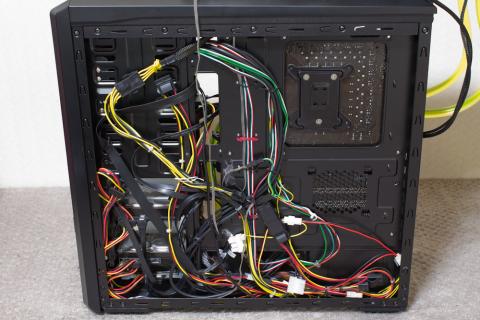

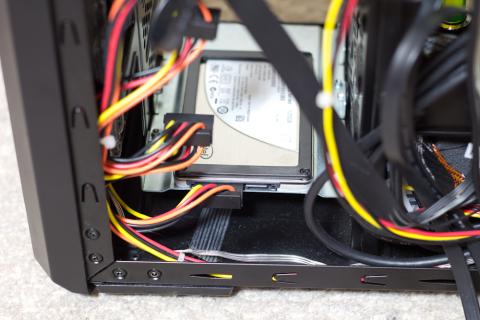

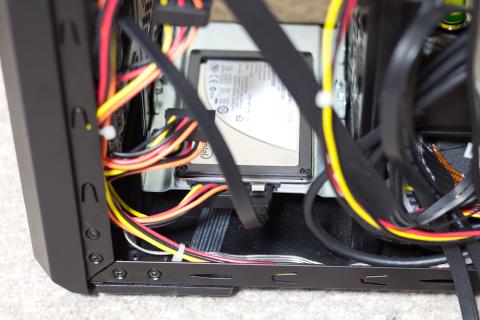

ステップ7
裏面から

電源ケーブルと

SATAケーブルを取り付けます。

ステップ8

側面のカバーを取り付けて完成!

--------------------------------------------------

●速度について
毎度おなじみ、CristalDiskMark(ナノピコ)にて速度を計ってみました。

まずは320シリーズの速度から。

Sequential Read : 261.056 MB/s
Sequential Write : 133.343 MB/s
Random Read 512KB : 180.759 MB/s
Random Write 512KB : 127.917 MB/s
Random Read 4KB (QD=1) : 21.664 MB/s [ 5289.0 IOPS]
Random Write 4KB (QD=1) : 43.989 MB/s [ 10739.5 IOPS]
Random Read 4KB (QD=32) : 141.141 MB/s [ 34458.1 IOPS]
Random Write 4KB (QD=32) : 65.883 MB/s [ 16084.8 IOPS]

Test : 100 MB [C: 81.0% (90.5/111.7 GB)] (x5)
Date : 2012/02/25 15:57:06
OS : Windows 7 Ultimate Edition SP1 [6.1 Build 7601] (x64)
320 最適化前 100M



Sequential Read : 263.925 MB/s
Sequential Write : 133.407 MB/s
Random Read 512KB : 180.879 MB/s
Random Write 512KB : 124.913 MB/s
Random Read 4KB (QD=1) : 21.624 MB/s [ 5279.4 IOPS]
Random Write 4KB (QD=1) : 45.231 MB/s [ 11042.7 IOPS]
Random Read 4KB (QD=32) : 140.679 MB/s [ 34345.4 IOPS]
Random Write 4KB (QD=32) : 73.336 MB/s [ 17904.3 IOPS]

Test : 500 MB [C: 81.2% (90.7/111.7 GB)] (x5)
Date : 2012/02/25 16:12:34
OS : Windows 7 Ultimate Edition SP1 [6.1 Build 7601] (x64)
320 最適化前 500M


Sequential Read : 266.170 MB/s
Sequential Write : 136.374 MB/s
Random Read 512KB : 180.579 MB/s
Random Write 512KB : 105.064 MB/s
Random Read 4KB (QD=1) : 21.566 MB/s [ 5265.1 IOPS]
Random Write 4KB (QD=1) : 38.262 MB/s [ 9341.3 IOPS]
Random Read 4KB (QD=32) : 141.217 MB/s [ 34476.7 IOPS]
Random Write 4KB (QD=32) : 73.566 MB/s [ 17960.6 IOPS]

Test : 1000 MB [C: 81.2% (90.7/111.7 GB)] (x5)
Date : 2012/02/25 16:20:50
OS : Windows 7 Ultimate Edition SP1 [6.1 Build 7601] (x64)

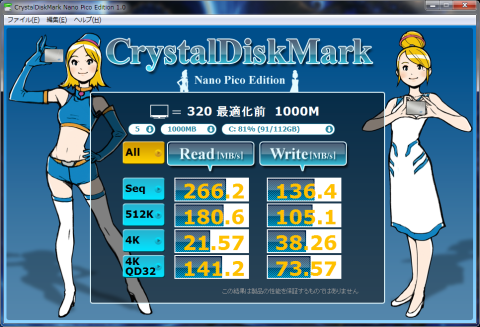

320 最適化前 1000M

次に、Intel SSD Toolboxにて最適化をしてみました。


Sequential Read : 261.490 MB/s
Sequential Write : 136.179 MB/s
Random Read 512KB : 180.520 MB/s
Random Write 512KB : 135.975 MB/s
Random Read 4KB (QD=1) : 21.584 MB/s [ 5269.5 IOPS]
Random Write 4KB (QD=1) : 44.656 MB/s [ 10902.4 IOPS]
Random Read 4KB (QD=32) : 142.018 MB/s [ 34672.4 IOPS]
Random Write 4KB (QD=32) : 69.263 MB/s [ 16910.0 IOPS]

Test : 100 MB [C: 81.4% (90.9/111.7 GB)] (x5)
Date : 2012/02/25 16:28:36
OS : Windows 7 Ultimate Edition SP1 [6.1 Build 7601] (x64)
320 最適化後 100M


Sequential Read : 263.693 MB/s
Sequential Write : 135.896 MB/s
Random Read 512KB : 180.729 MB/s
Random Write 512KB : 132.950 MB/s
Random Read 4KB (QD=1) : 21.537 MB/s [ 5258.1 IOPS]
Random Write 4KB (QD=1) : 46.765 MB/s [ 11417.1 IOPS]
Random Read 4KB (QD=32) : 142.539 MB/s [ 34799.6 IOPS]
Random Write 4KB (QD=32) : 76.328 MB/s [ 18634.7 IOPS]

Test : 500 MB [C: 81.4% (90.9/111.7 GB)] (x5)
Date : 2012/02/25 16:35:31
OS : Windows 7 Ultimate Edition SP1 [6.1 Build 7601] (x64)
320 最適化後 500M


Sequential Read : 267.051 MB/s
Sequential Write : 136.587 MB/s
Random Read 512KB : 180.939 MB/s
Random Write 512KB : 123.990 MB/s
Random Read 4KB (QD=1) : 21.602 MB/s [ 5273.8 IOPS]
Random Write 4KB (QD=1) : 42.418 MB/s [ 10356.1 IOPS]
Random Read 4KB (QD=32) : 143.011 MB/s [ 34914.7 IOPS]
Random Write 4KB (QD=32) : 76.719 MB/s [ 18730.1 IOPS]

Test : 1000 MB [C: 81.4% (90.9/111.7 GB)] (x5)
Date : 2012/02/25 16:45:55
OS : Windows 7 Ultimate Edition SP1 [6.1 Build 7601] (x64)
320 最適化後 1000M

若干書き込み速度が向上しましたが、1週間に1度自動で最適化する設定にしているため、
あまり効果が期待できませんでした。


--------------------------------------------------
●続いて、520シリーズをSATA2接続で接続した場合の速度を計ってみました。


Sequential Read : 273.780 MB/s
Sequential Write : 183.609 MB/s
Random Read 512KB : 266.499 MB/s
Random Write 512KB : 184.174 MB/s
Random Read 4KB (QD=1) : 37.153 MB/s [ 9070.7 IOPS]
Random Write 4KB (QD=1) : 82.643 MB/s [ 20176.6 IOPS]
Random Read 4KB (QD=32) : 200.878 MB/s [ 49042.5 IOPS]
Random Write 4KB (QD=32) : 183.688 MB/s [ 44845.7 IOPS]

Test : 100 MB [C: 77.6% (86.7/111.7 GB)] (x5)
Date : 2012/02/26 20:29:15
OS : Windows 7 Ultimate Edition SP1 [6.1 Build 7601] (x64)
520 最適化前 100M

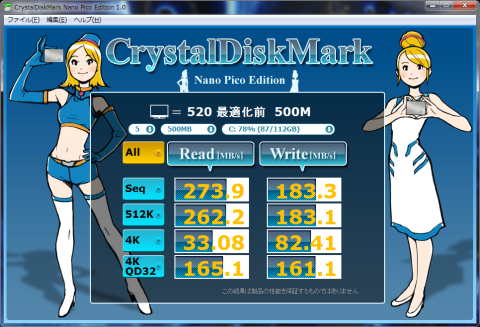

Sequential Read : 273.851 MB/s
Sequential Write : 183.253 MB/s
Random Read 512KB : 262.231 MB/s
Random Write 512KB : 183.074 MB/s
Random Read 4KB (QD=1) : 33.085 MB/s [ 8077.3 IOPS]
Random Write 4KB (QD=1) : 82.410 MB/s [ 20119.6 IOPS]
Random Read 4KB (QD=32) : 165.144 MB/s [ 40318.3 IOPS]
Random Write 4KB (QD=32) : 161.111 MB/s [ 39333.7 IOPS]

Test : 500 MB [C: 77.6% (86.7/111.7 GB)] (x5)
Date : 2012/02/26 20:39:18
OS : Windows 7 Ultimate Edition SP1 [6.1 Build 7601] (x64)
520 最適化前 500M

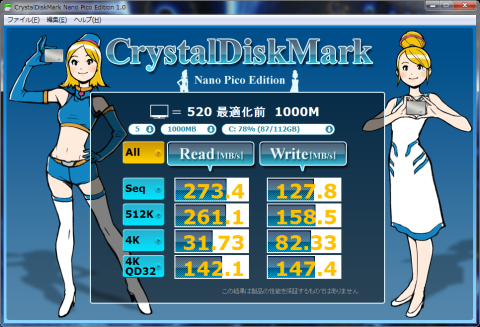

Sequential Read : 273.351 MB/s
Sequential Write : 127.828 MB/s
Random Read 512KB : 261.056 MB/s
Random Write 512KB : 158.532 MB/s
Random Read 4KB (QD=1) : 31.732 MB/s [ 7747.1 IOPS]
Random Write 4KB (QD=1) : 82.329 MB/s [ 20100.0 IOPS]
Random Read 4KB (QD=32) : 142.104 MB/s [ 34693.3 IOPS]
Random Write 4KB (QD=32) : 147.368 MB/s [ 35978.6 IOPS]

Test : 1000 MB [C: 77.6% (86.7/111.7 GB)] (x5)
Date : 2012/02/26 20:46:57
OS : Windows 7 Ultimate Edition SP1 [6.1 Build 7601] (x64)
520 最適化前 1000M

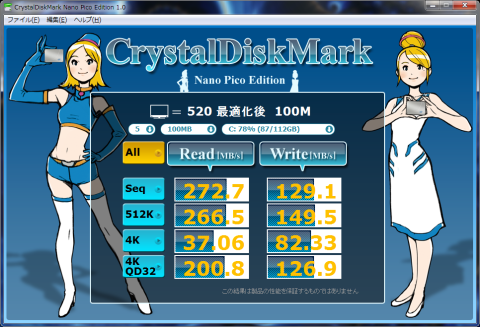

Sequential Read : 272.667 MB/s
Sequential Write : 129.115 MB/s
Random Read 512KB : 266.543 MB/s
Random Write 512KB : 149.523 MB/s
Random Read 4KB (QD=1) : 37.057 MB/s [ 9047.1 IOPS]
Random Write 4KB (QD=1) : 82.329 MB/s [ 20100.0 IOPS]
Random Read 4KB (QD=32) : 200.838 MB/s [ 49032.8 IOPS]
Random Write 4KB (QD=32) : 126.909 MB/s [ 30983.7 IOPS]

Test : 100 MB [C: 77.8% (86.8/111.7 GB)] (x5)
Date : 2012/02/26 21:11:31
OS : Windows 7 Ultimate Edition SP1 [6.1 Build 7601] (x64)
520 最適化後 100M


Sequential Read : 274.173 MB/s
Sequential Write : 146.839 MB/s
Random Read 512KB : 262.231 MB/s
Random Write 512KB : 147.005 MB/s
Random Read 4KB (QD=1) : 32.288 MB/s [ 7882.8 IOPS]
Random Write 4KB (QD=1) : 81.566 MB/s [ 19913.5 IOPS]
Random Read 4KB (QD=32) : 150.337 MB/s [ 36703.4 IOPS]
Random Write 4KB (QD=32) : 151.596 MB/s [ 37010.7 IOPS]

Test : 500 MB [C: 77.8% (86.9/111.7 GB)] (x5)
Date : 2012/02/26 21:22:18
OS : Windows 7 Ultimate Edition SP1 [6.1 Build 7601] (x64)
520 最適化後 500M


Sequential Read : 273.316 MB/s
Sequential Write : 154.044 MB/s
Random Read 512KB : 258.692 MB/s
Random Write 512KB : 143.115 MB/s
Random Read 4KB (QD=1) : 26.629 MB/s [ 6501.2 IOPS]
Random Write 4KB (QD=1) : 82.166 MB/s [ 20060.0 IOPS]
Random Read 4KB (QD=32) : 128.952 MB/s [ 31482.3 IOPS]
Random Write 4KB (QD=32) : 146.766 MB/s [ 35831.6 IOPS]

Test : 1000 MB [C: 77.8% (86.9/111.7 GB)] (x5)
Date : 2012/02/26 21:29:15
OS : Windows 7 Ultimate Edition SP1 [6.1 Build 7601] (x64)
520 最適化後 1000M


最適化後、逆に速度が落ちてしまった・・・
原因を探ってみたが、いまいちわかりませんでした。

落ちたのは、書き込みだけで読み込みは変化がないようでした。
100Mでの結果を例にとると、
Seq 183→129
512k 184→149
4k 82.64→82.33
4kQD 183→126

このような結果に・・・

--------------------------------------------------
●OS起動速度を計ってみよう
OS起動速度を計るにあたって、BootRacerというソフトを使ってみました。

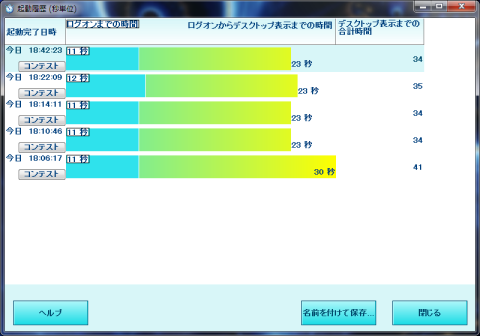

320



ログオン画面までの時間   11秒
デスクトップ表示までの時間 34秒
と言う結果になりました。

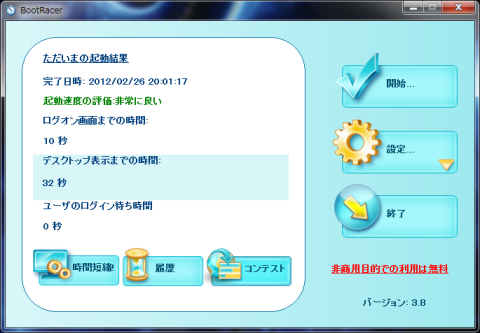

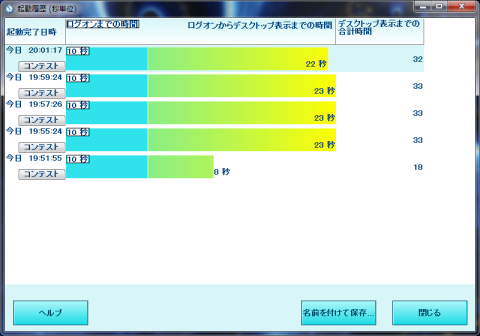

続いて520シリーズ


一番下のグラフがやたら早いのは恐らく測定ミスだと思われます。

ログオン画面までの時間   10秒
デスクトップ表示までの時間 32秒
と言う結果になりました。

1~2秒の短縮です。

さらに、電源ボタンを押してからの速度も計ってみました。



電源ボタンを押してからデスクトップ画面が表示されるまで。
320:41秒27
520:39秒10

電源ボタンを押してからセキュリティソフトが起動するまで。
320:55秒01
520:51秒23

3~4秒ほど変化がありました。

--------------------------------------------------
●OS終了速度は?


320:22秒22
520:21秒28
約1秒の短縮でした。
--------------------------------------------------
●ついでにフォトショップ起動速度も計ってみました。


320:5秒22
520:4秒17
こちらも約1秒の短縮です。
--------------------------------------------------
●Adobe After Effects CS5を使って、適当にロゴ作り、
レンズフレアのエフェクトをかけて輝かせてみました。


320:1分10秒15
520:1分10秒08
こちらは誤差の範囲でした。
--------------------------------------------------
SATA2接続でも、数秒の差が出るため、効果ありと言えそうです。


●Storaに入れてみたら速度はどうなるの!?


Storaについてはコチラへ↑

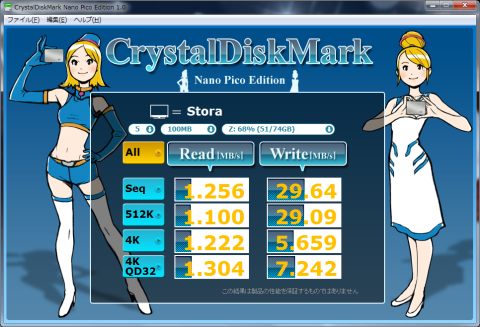

HDDだとこれしか・・・
あれ? 最近計ったデータだと読み込みが1M前後とずいぶん遅いです。
何度計っても大体同じスコアでしたので、何かおかしいのかもしれません。

以前のデータですと、

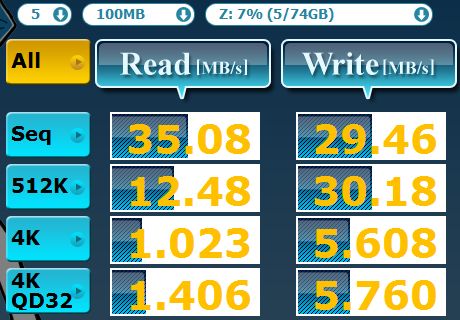

Stora 100M.jpg
Stora 100M.jpg

Sequential Read : 35.077 MB/s
Sequential Write : 29.459 MB/s
Random Read 512KB : 12.477 MB/s
Random Write 512KB : 30.180 MB/s
Random Read 4KB (QD=1) : 1.023 MB/s [ 249.6 IOPS]
Random Write 4KB (QD=1) : 5.608 MB/s [ 1369.1 IOPS]
Random Read 4KB (QD=32) : 1.406 MB/s [ 343.1 IOPS]
Random Write 4KB (QD=32) : 5.760 MB/s [ 1406.4 IOPS]

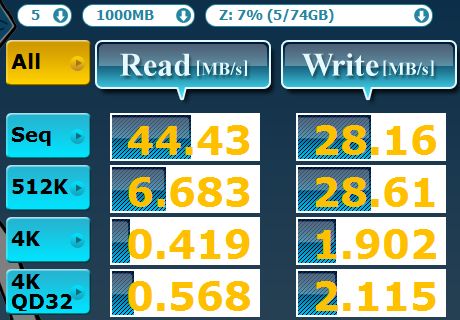

Stora 1000M.jpg
Stora 1000M.jpg

Sequential Read : 44.431 MB/s
Sequential Write : 28.160 MB/s
Random Read 512KB : 6.683 MB/s
Random Write 512KB : 28.608 MB/s
Random Read 4KB (QD=1) : 0.419 MB/s [ 102.3 IOPS]
Random Write 4KB (QD=1) : 1.902 MB/s [ 464.4 IOPS]
Random Read 4KB (QD=32) : 0.568 MB/s [ 138.7 IOPS]
Random Write 4KB (QD=32) : 2.115 MB/s [ 516.3 IOPS]

このくらいは出ていました。

そこで、SSDに換装してみると・・・?

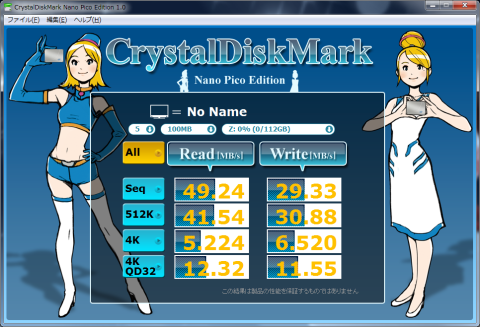

Stora100M ssd2012_0309_0030.png
Stora100M ssd2012_0309_0030.png

Sequential Read : 49.244 MB/s
Sequential Write : 29.327 MB/s
Random Read 512KB : 41.541 MB/s
Random Write 512KB : 30.881 MB/s
Random Read 4KB (QD=1) : 5.224 MB/s [ 1275.3 IOPS]
Random Write 4KB (QD=1) : 6.520 MB/s [ 1591.9 IOPS]
Random Read 4KB (QD=32) : 12.316 MB/s [ 3006.8 IOPS]
Random Write 4KB (QD=32) : 11.549 MB/s [ 2819.7 IOPS]

Test : 100 MB [Z: 0.4% (0.5/111.7 GB)] (x5)
Date : 2012/03/09 0:31:28
OS : Windows 7 Ultimate Edition SP1 [6.1 Build 7601] (x64)

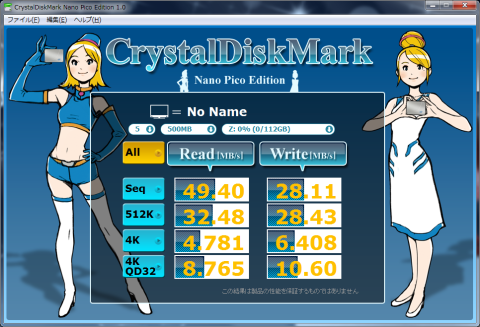

Sequential Read : 49.401 MB/s
Sequential Write : 28.113 MB/s
Random Read 512KB : 32.485 MB/s
Random Write 512KB : 28.430 MB/s
Random Read 4KB (QD=1) : 4.781 MB/s [ 1167.3 IOPS]
Random Write 4KB (QD=1) : 6.408 MB/s [ 1564.5 IOPS]
Random Read 4KB (QD=32) : 8.765 MB/s [ 2139.8 IOPS]
Random Write 4KB (QD=32) : 10.602 MB/s [ 2588.4 IOPS]

Test : 500 MB [Z: 0.4% (0.5/111.7 GB)] (x5)
Date : 2012/03/09 0:40:13
OS : Windows 7 Ultimate Edition SP1 [6.1 Build 7601] (x64)
No Name



Sequential Read : 47.937 MB/s
Sequential Write : 25.646 MB/s
Random Read 512KB : 1.112 MB/s
Random Write 512KB : 20.279 MB/s
Random Read 4KB (QD=1) : 2.821 MB/s [ 688.6 IOPS]
Random Write 4KB (QD=1) : 3.744 MB/s [ 914.0 IOPS]
Random Read 4KB (QD=32) : 8.167 MB/s [ 1993.9 IOPS]
Random Write 4KB (QD=32) : 10.998 MB/s [ 2685.2 IOPS]

Test : 1000 MB [Z: 0.4% (0.5/111.7 GB)] (x5)
Date : 2012/03/09 1:00:58
OS : Windows 7 Ultimate Edition SP1 [6.1 Build 7601] (x64)
No Name


劇的にスピードアップ!!
1000M計測時のみ、読み込みがとても遅くなっていますが
一般的な使用であれば何ら問題なさそうです。

さらに、今までパソコンから最初にアクセスする際に、
Storaに入れているHDDがスピンアップ(起動)して、数秒~数十秒してから使えるようになる
と言った状態でしたが、SSDには物理的に動く部分がないため、かなりサクサク使えるようになりました。

これは大きなメリットだと思います。

それと、HDDだとやっぱり動作音が気になりますが、SSDであればそういった事も問題ありませんね。
夜間に勝手にスピンアップしたりしてうるさかったのですが全然気になりませんw

NASにこそSSD入れるべきでは! なんて思っちゃいましたw
--------------------------------------------------

●簡単にまとめ。
SATA2接続であっても、320シリーズよりいい結果が出せた。
誤差の範囲に近いが、確実に1秒以上の短縮ができました。
さらに、Storaへの接続で、待たされることなくかなり快適にデータの読み書きが可能となった。

SATA3接続なら素晴らしい結果が出ると期待しています。


320シリーズのレビューはコチラ↓





最後に改めて、私にこの様なレビューの機会を与えてくれた、zigsow様、Intel様、関係者の皆様、
この機会を与えていただき本当に感謝しております。

コメント (4)

  • makibisiさん

    2012/03/08

    レビューお疲れさまでした!^^

    SATA2接続なので、誤差範囲に近いかもしれませんが速度が微増してますね。w
  • LUMINESさん

    2012/03/08

    makibisiさん、コメントありがとうございます。

    SATA2と言う制限がありますが、若干早くなったので
    誤差範囲だが効果あり!と検証ができましたw
  • harmankardonさん

    2012/03/09

    レビューお疲れ様でした.

    320から520へと,なんとうらやましい展開でしょう.

    今度は,SATA3ですね.
他1件のコメントを表示

ZIGSOWにログインするとコメントやこのアイテムを持っているユーザー全員に質問できます。

YouTube の動画を挿入

YouTube の URL または動画の ID を入力してください

動画の ID が取得できません。ID もしくは URL を正しく入力してください。

ニコニコ動画の動画を挿入

ニコニコ動画の URL または動画の ID を入力してください

動画の ID が取得できません。ID もしくは URL を正しく入力してください。

ZIGSOWリンク挿入

検索対象とキーワードを入力してください

    外部リンクを挿入

    リンク先の URL とタイトルを入力してください

    URL を正しく入力してください。

    画像を挿入(最大サイズ20MB)

    画像を選択してください

    ファイルサイズが20MBを超えています

    別の画像を追加

    ほかのユーザーのレビュー

    ZIGSOW にログイン

    ZIGSOW会員登録(無料)はこちらから
