レビューインフィニティ第７弾「Z68星雲」 - 本領発揮！最新チップセットでパフォーマンスをフルに引き出せ！

Intel純正Z68マザー現る！！


この度は、レビューインフィニティ第７弾「Z68星雲」選出いただきありがとうございます。
レビューの機会を与えていただいた、zigsow様、Intel様、関係者の皆様、そして毎度アクセスいただいている皆様へ、厚く御礼申し上げます。




まずは、このマザーボードに対するおさらいをしましょう！

■主な仕様
フォームファクター ATX
対応プロセッサー Core i3～i7(LGA1155)
メモリー DDR3 SDRAM DIMM(1333/1066 MHz) 4スロット(MAX 32 GB)
チップセット Z68 チップセット
RAID あり（RAID 0/1/5/10 に対応）
グラフィックス DVI-I, DisplayPort, HDMI
オーディオ 10 チャネル
LAN ギガビットLAN(Intel 82579V)
インターフェイス SATA 3(2)、SATA 2(3)、eSATA(1)、USB 3.0(2)、USB 2.0(6)
拡張機能 PCI Express* 2.0 x 16(1)、PCI Express 2.0(2)、PCI(3)


■SRT(Smart Response Technology)
Z68の新機能のひとつ。
接続した通常のSSDを、HDDのキャッシュとして利用します。
いくつか条件や制限があるので、記載しておきます。
・OSは、RAIDモードでインストールしましょう。
・SSDをキャッシュとして利用できる領域は、64GBまでです。
・Matrix RAID構成のディスクにはSSDをキャッシュとして使用できません。


■備考
USB2.0は、内部ヘッダーで8つ増設できますので、最大14ポートです。
PCIスロットは、Intel公式には1スロットとありますが、正確には3スロットあります。
PCIバスはネイティブ接続ではなく、PCI-Express経由接続なので、PCIバスの帯域をガンガン使用すると帯域不足に陥りますので、注意しましょう！




それでは、早速組み立てに取り掛かりましょう！！
今回、使用するパーツはこちらです。

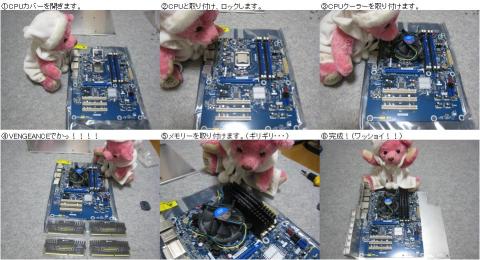

マザーボードには、CPU、CPUクーラー、メモリーの順に取り付けていきます。

はいっ！できあがり！＾＾

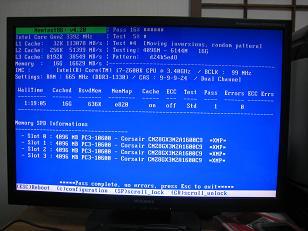

組み立て後、memtest86+を実行しておきましょう！

1PASSしたので、終了します。ｗ


BIOSは0014なので、マザーボードのF7機能を使って最新にアップしましょう！
現在の最新は0029です。
OS上で実行するExpressBIOSアップデートもあるのですが、ごく稀に失敗することがあるので、BIOファイルをダウンロードしてアップデートするのが吉です。
良い子の皆さんは、素直にExpressBIOSアップデートを使用してください。ｗ

*** 注意 ***
BIOSは自己責任でアップデートしましょう！
万が一BIOSのアップデートに失敗しても、makibisiは一切責任を負えません！！＞＜

・準備
1. BIOファイルをIntelのホームページからダウンロードします。
2. USBメモリー直下に、BIOファイルを配置します。

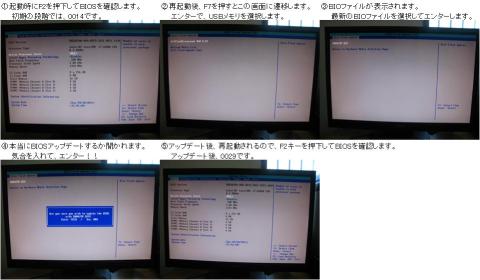

・手順
1. 起動時にF2を押下してBIOSを確認します。（初期は0014）
2. 再起動後、F7を押すとBIOSアップデート画面に遷移しますので、USBメモリーを選択します。
3. アップデートするBIOファイルを選択します。
4. 本当にBIOSアップデートして良いのか勇気を試されるので、YES(Enter)を気合を入れて押します！
5. 起動時にF2を押下してBIOSを確認します。（更新後は0029）

任務完了！！
*** 注意 ***

これで、準備は完了です。

★2011/10/25追記
BIOS0032を適用しました。
--------------------------------------------------
BIOS Version 0032 - DBZ6810H.86A.0032.2011.0928.1502
About This Release:
Date: September 28, 2011
E Firmware: 7.1.20.1119 CPT_1.5M_Production.BIN
Integrated Graphics Option ROM: Build 2119 PC 14.34
SATA RAID Option ROM: v10.6.0.1091
LAN Option ROM: v1376 PXE 2.1 Build 090

New Fixes/Features:
Updated the ITE889X module for Ex/Cx performance improvement.
Updated LAN Option ROM to version 1376 PXE 2.1 Build 090.
Updated Intel® ME firmware to version 7.1.20.1119.
--------------------------------------------------
主な修正内容は
・PCIブリッジのパフォーマンス向上
・LANの更新
・MEファームの更新
になります。

PT2等を使用している方は、PCIブリッジのパフォーマンス向上による恩恵を受けられるかもしれません。


検証
検証

それでは、SRTの機能を使用してみましょう！
って、あれ？・・・AHCIモードでOSインストールしてしまいました。。。（＝ｗ＝；
どうやら、BIOSアップ時にデフォルトに一度戻したのを忘れていたようです。ｗ

この場合、「再インストール」と脳裏に浮かぶかもしれませんが、regeditでちょっと細工をしましょう。＾＾；
良い子の皆さんは、再インストールからお願いします。ｗ

*** 注意 ***
regeditは自己責任で使用しましょう！
regeditを使用して、システムに悪影響が発生した場合も、makibisiは一切責任を負えません！！＞＜

1. regeditを起動します。
2. HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\IastorVを開きます。
3. startの数値を「3」から「0」に変更します。

4. BIOSで「AHCI」から「RAID」に変更します。

任務完了！
*** 注意 ***

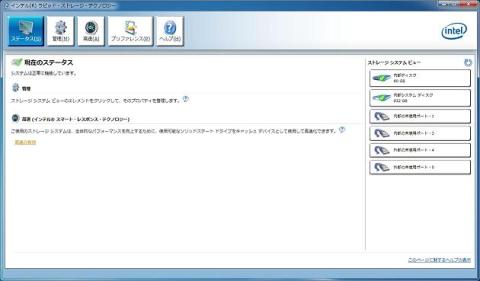

また、付属のCDでインストールされたIRSTは10.1.0.1008ですので、Intelのホームページから最新のIRSTをダウンロードしてインストールしましょう！
現時点での最新IRSTは、10.6.0.1022です。
というのも、SRTに対応するバージョンが、10.5以降のため、付属のCDではSRTを使用することが出来ません。（ちょっとした罠ですね。。。＾＾；）

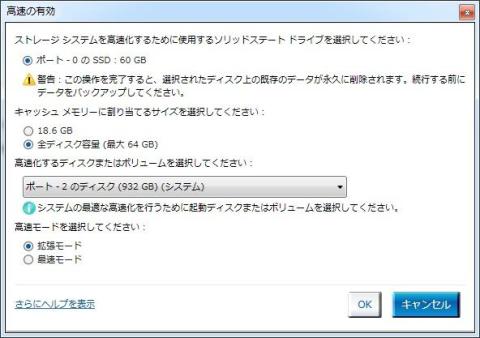

最新のIRSTをインストール後、高速の有効をクリックし、SSDと紐付けるHDDを選択します。
前述のとおり、SRTに使用できる最大サイズは６４GBです。
ここでは、すべてキャッシュとして割り当てます。



これだけで、導入が完了してしまいます。
あとは、モードが２種類あり、拡張モード、高速モードが選択できます。

まずは、導入前の単体性能からお見せします。

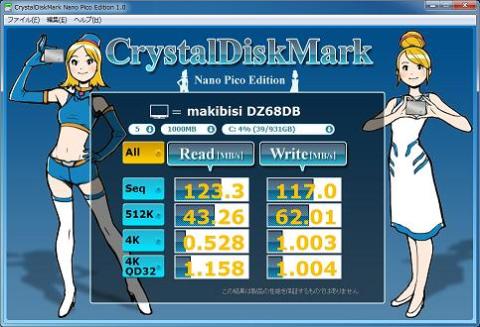

■HDD単体

■SSD単体（m4ファーム0002）

★2011/09/28追記
■SSD単体（m4ファーム0009）
　m4にファーム0009を導入したところ、シーケンシャルリードが500MB/s超えました！！（＿△＿；）




最速モードはSSDへ一度書き込み、間隔をおいてからHDDへ書き込みを行うライトバックキャッシュ方式です。
SSDからHDDへの書き込みが完了する前にディスク障害が発生すると、データが消える可能性があります。
ただしSSDが物理的に壊れていなければ、再起動時に途中で停止した書き込み処理を再開します。
ベンチマークを見ていただくと分かりますが、SSDと同じくらいの性能が出ています！
これで、64GBクラスのSSDでもSSD容量を気にせずに、ガンガンインストールできますね。。。；ｗ；

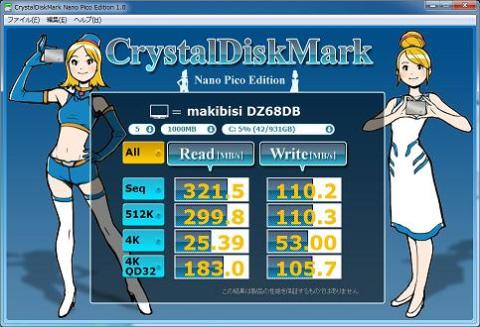

■最速モードSRT導入後（m4ファーム0002）

★2011/09/28追記

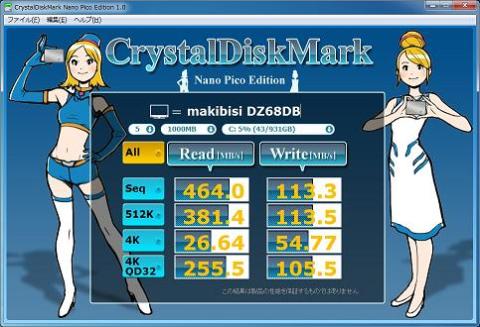

■最速モードSRT導入後（m4ファーム0009）
　m4にファーム0009を導入したところ、シーケンシャルリードが100MB/sほど性能向上しました！＾＾




拡張モードは、HDDとSSDへ同時に書き込みを行うライトスルーキャッシュ方式です。
ベンチマークを見ていただくと分かりますが、READは早いですが、WRITEは遅いほうに足を引っ張られるようです。
拡張モードを選択するメリットは、あまりないと思いますので、通常は最速モードで選択すると良いと思います。

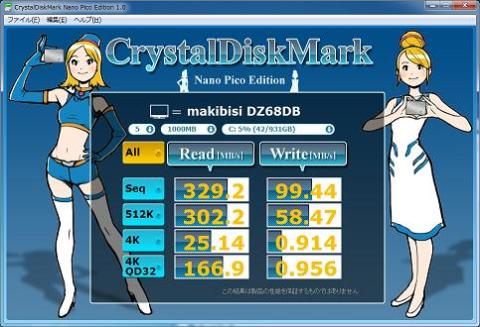

■拡張モードSRT導入後（m4ファーム0002）

★2011/09/28追記

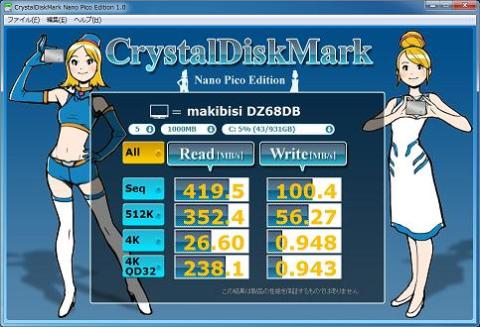

■拡張モードSRT導入後（m4ファーム0009）
　m4にファーム0009を導入したところ、シーケンシャルリードが100MB/sほど性能向上しました！＾＾



また、SRTのモードはどちらのモードにも即変更可能です。
逆に、即SRTを解除することもできます！


次に、QSVの機能を使用してみましょう！
動画のエンコードには、今まで高速なCPUが必須でしたが、CPU側に記載させていただいた通り、第二世代のCore iプロセッサーには、ハードウェアエンコード機能が内蔵されています。
つまり、Core i3でも同じ処理回路を持っているため、安値なエンコードマシンを作成することも可能です！
（コア数や、周波数により処理時間に変動はありますが。。。）

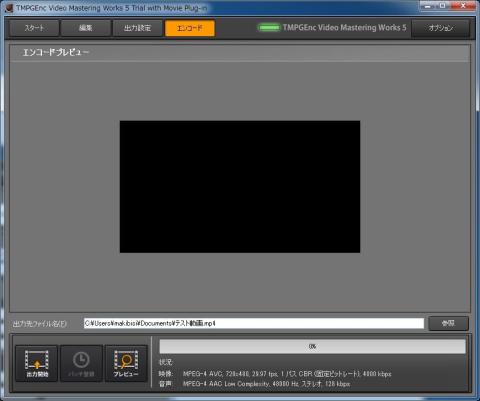

それでは、実際にQSVを使用してエンコードをしてみます。

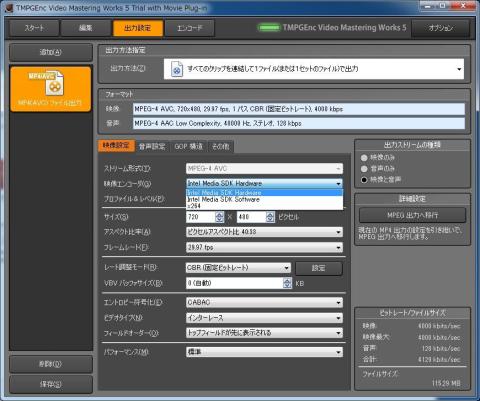

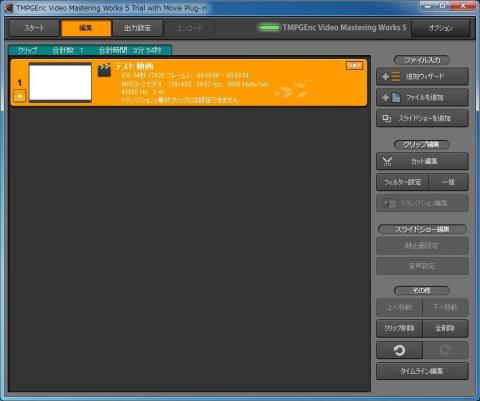

エンコードソフトには、TMPGEnc Video Mastering 5（体験版）を使用してみました。




■入力
　テスト動画 3:54 MPEG-2 720x480 29.97fps
■出力
　テスト動画 3:54 MPEG-4 AVC 720x480 29.97fps

結果
　ソフトエンコード 8:24
　x264エンコード 2:43
　ハードエンコード 2:01

約４分の動画が、半分の時間でエンコードすることができました！！
現在メインで使用しているマシンでは、元動画の2倍近く時間を要していたので、これは素晴らしいですね。
ちなみに、ハードウェアエンコードのほうが画質が悪いという話がありますが、拡大してみない限り違いは分からないそうです。
普通に視聴する分には、何の変わりも見られませんでした。


最後に、オーバークロックを試してみたいと思います。
このマザーボードでは、Maximum Non-Turbo Raio（最大非ターボ比率）を34から変更することはできません。（倍率を下げることは可能です。）
ですので、ターボブースト時の倍率を変更して、オーバークロックします。

デフォルトは、ターボブーストにより、最大で1コア3.8GHzまでクロックアップします。
これを、下記のように変更しました。

■変更前
　4C(35)、3C(36)、2C(37)、1C(38)
■変更後
　4C(41)、3C(42)、2C(43)、1C(44)

いろいろ試してみましたが、私の環境では、45倍付近で壁があるようです。
45倍で負荷をかけると、ブルースクリーンになります。
冷却効率を上げれば、さらなるOCを狙えるかもしれません。＾＾；

次に、CPUのグラフィックを27倍から、40倍へ変更してみました。
グラフィックは0.5刻みなので、27倍で1350MHｚ、40倍で2000MHｚになります。
私の環境では、41倍を設定するとBIOS画面に入る以前に、赤・青・黄・緑など交互に出て放送終了画面になりました。ｗ

また、メモリーは1333MHz、1066MHzまでしか対応していませんが、BIOS設定の中には1600MHz、1867MHz、2133MHzまで選ぶことができるようになっています。
恐らく、次期CPUのIvyBridge用の設定かと思いますが、折角設定があるし、VENGEANCEを２セット購入したので、とりあえず1600MHzに設定したいと思います。
ただ、このマザーボードはXMP非対応ですので、1600MHz以上に設定する際は手動で切り替えて設定します。

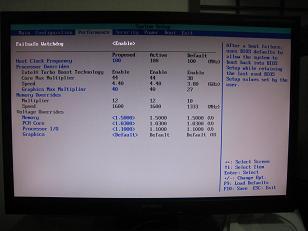

■設定画面

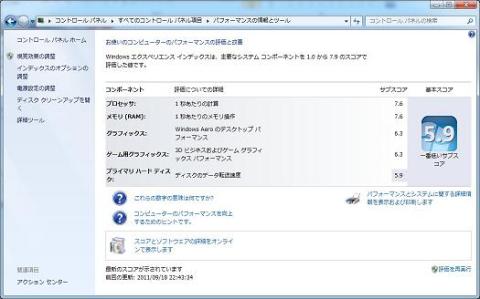

この状態で、エクスペリエンスインデックスを再計測してみました。

■OC前

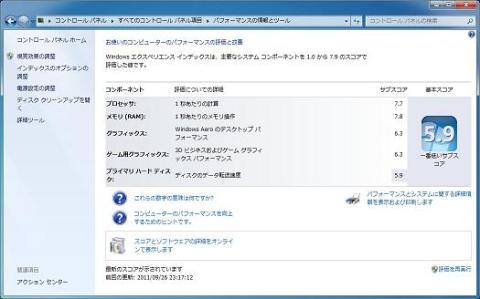

■OC後


プロセッサーが0.1アップの7.7
メモリーが0.2アップの7.8
グラフィックはパフォーマンスは上がってますが、変化はありません。
プライマリハードディスクもSRT後ですが、変化はありません。


OC状態で、CPU-Zを確認しました。

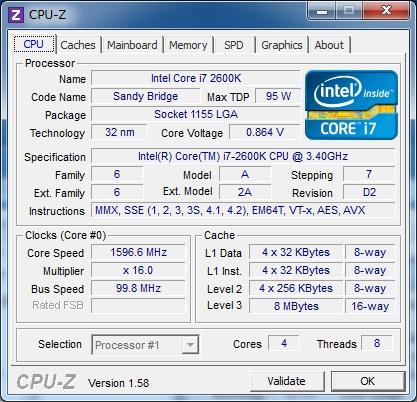

■CPU-Zの情報（アイドル時）

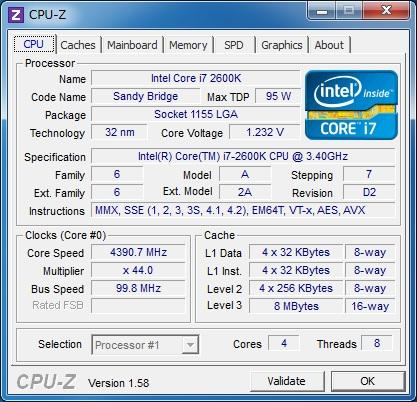

■CPU-Zの情報（OC動作時）


４４倍動作を確認できましたね！！


OC状態で、SuperPiを流してみました。
１０秒の壁を越えられるでしょうか？

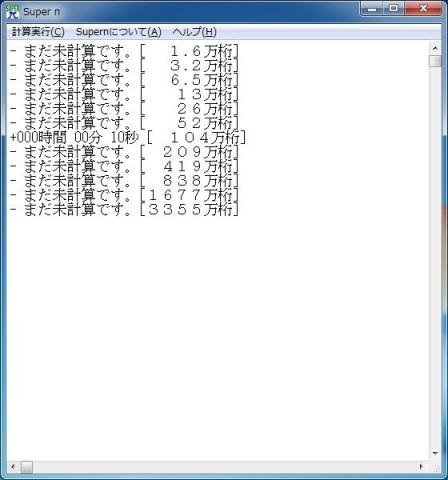

■OC前

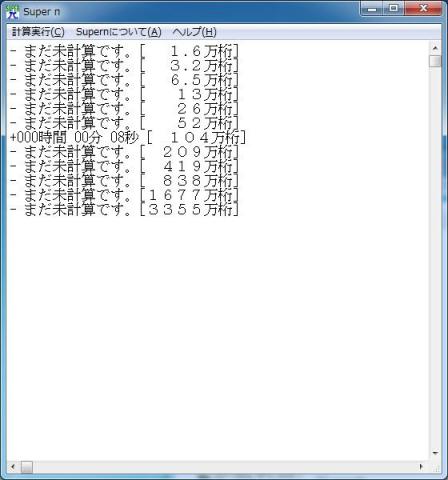

■OC後


８秒キターーーーー！！（＿△＿；）

その他のベンチでも、１～２割ほどのパフォーマンスアップが確認できました。




今回レビューさせていただいた、Core i7 2600KとDZ68DBの組み合わせで、とても快適な環境を得ることができました。
このマザーボードは、オーバークロック向きではありませんが、ターボブーストの倍率変更だけでも、１～２割のパワーアップは望めます。
ガンガンオーバークロックしたい方は、素直にドクロちゃんか、他社製マザーボードをお勧めしますが、安全かつ確実にオーバークロックできるのは、やはり純正マザーならではでないでしょうか。

また、Z68チップセットの特徴であるSRT機能は、とても素晴らしいパフォーマンスを得ることができました。
現時点では、今回私がチョイスしたm4の64GBと組み合わせるのが、ベストチョイスかと思います。
（128GB以上でしたら、そのままSSD使ったほうが良いと思いますので。。。＾＾；）

最後になりましたが、レビューを読んでいただいた方々に深く御礼申し上げます。<(_ _)>


■更新履歴
2011/09/27　初版
2011/09/28　m4にファームウェア0009を適用した際のSRT性能を追加
2011/10/25　BIOS0032を適用して内容を追記しました。
