ありがとうございます。
Zigsow様、Intel様、プレミアムレビュー関係者様にはこの場を借りて
御礼申し上げます。
こちらでも告白しましたが、PC自作を始めてから2年が経ちますが、基幹パーツであるCPU、マザー、メモリーを買い替えるのは実は今回が初めてなんです(/ω＼)ﾊｽﾞｶｼｰｨ
なので、未熟なレビューになるかもしれませんが、どうかご容赦ください<(_ _)>
◆◇◆◇◆◇見た目 -外箱～付属品- ◆◇◆◇◆◇

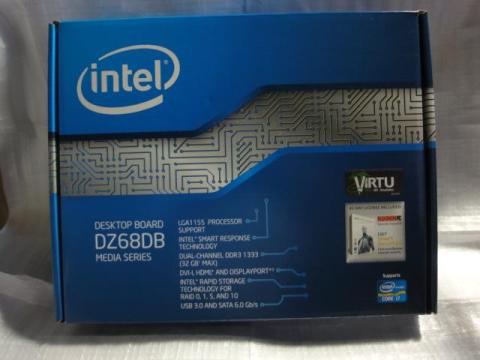

まずは外箱から
Intelのコーポレートカラーでもあるブルー系の外箱･:*:･(*´∀｀*)ｳｯﾄﾘ･:*:･
DZ68DBの仕様が書かれています
ソフト
VIRTU対応！
ESET Smart Securuty4 ４５日体験版
何やら説明がびっしりと(；´∀｀)

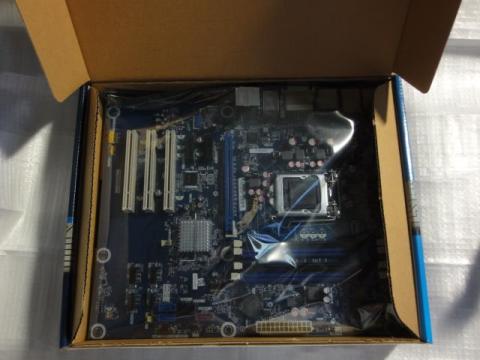

そしてオープン！
Z68DBとご対面です(∩´∀｀)∩ﾜｰｲ
Z68DB全景
ボード本体もntelのコーポレートカラーでもあるブルー系です
4 本の240 ピン DDR3 SDRAM DIMM ソケット
DDR3 1333/1066 MHz DIMM をサポート
最大 32 GB1 のシステムメモリーをサポート
MEMスロットは片ラッチではありません
MEMクーラーも問題なくつけれます⊂（＾ω＾）⊃ ｾｰﾌ!!

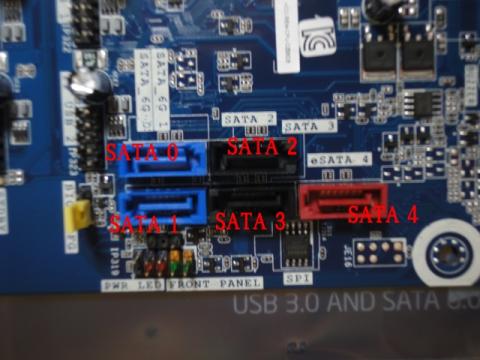

SATA ０とSATA 1が6.0 Gb/s ポート
SATA 2とSATA 3が3.0 Gb/s ポート
SATA 4がeSATA 3.0 Gb/s ポート

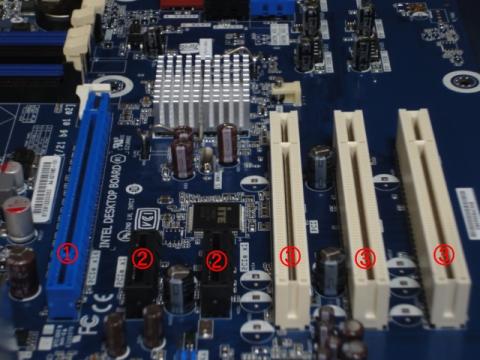

拡張スロット
①PCI Express* 2.0 x 16 グラフィックス・カード・コネクター
②PCI Express 2.0 x 1 コネクター
③PCI

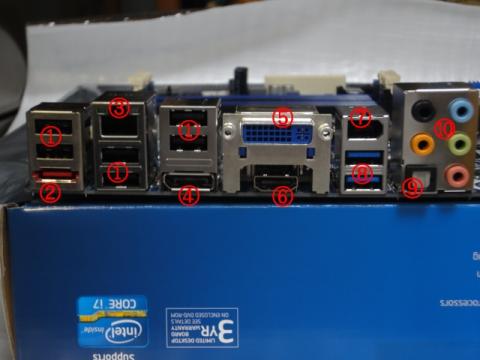

背面I/Oポート
①USB 2.0 ポート
②eSATA 3.0 Gb/s ポート
③LANポート
④Displayポート
⑤DVI
⑥HDMI
⑦IEEE1394a
⑧USB 3.0 ポート
⑨光デジタル出力
⑩オーディオ入出力
Displayport、HDMI、DVIが全部載せです！これは便利ですね( ・∀・)ｲｲ!!

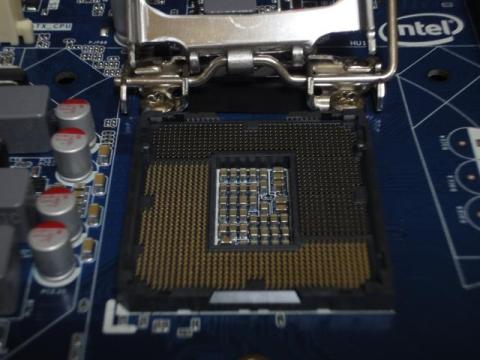

CPUソケットはLGA1155ですね
ここにSandyちゃんが乗るわけです((o(´∀｀)o))ﾜｸﾜｸ

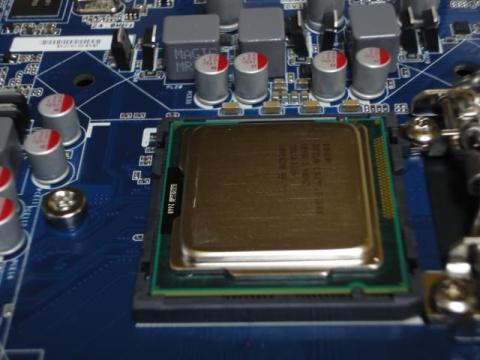

多少緊張しながらも(；´∀｀)無事Sandyちゃんが搭乗しました(∩´∀｀)∩ﾜｰｲ
記念にちょっとカッコよくﾊﾟｼｬﾘ
メモリーも乗っけてみました
付属品なんですが
SATAコネクタ2本
I/Oパネル
ドライバCD
説明書（図解入り）
◆◇◆◇◆◇組み込み◆◇◆◇◆◇
現在使っているPCパーツを流用し「Sandy Bridge」機を組んでみたいと思います。
【現PCの構成】
CPU：Intel Core i7-950
CPUクーラー：PROLIMA TECH Mega Shadow
CoolerMaster Excalibur (R4-EXBB-20PK-R0)でサンド
M/B：ASUS RAMPAGE Ⅱ EXTREME: BIOS 2002
メモリ：Corsair TR3X6G1600C9
メモリFAN：Corsair DOMINATOR Airflow2改
ビデオカード：ELSA GD2852GERX2
SSD：Intel SSDSA2MJ080G2C1
HDD：WESTERN DIGITAL WD10EADSM2BC×2
光学ドライブ：Pioneer BDR203BKWS
電源：Seasonic M12D SS-850EM
ケース：Silver Stone SST-FT02B-W
FANコン：Scythe KM02-BK
ケース付属排気用FANをCoolerMaster Turbine Master MACH 1.8 1800rpm(R4-TMBB-18FK-R0)に換装
OS：Microsoft Windows 7 64bit Home Premium
【新PC構成】
CPU：インテル® Core™ i7-2600K
（レビューインフィニティ第7弾Z68星雲当選パーツ）
CPUクーラー：PROLIMA TECH Mega Shadow
※CoolerMaster Excalibur (R4-EXBB-20PK-R0)でサンド
M/B：インテル® デスクトップ・ボード DZ68DB
（レビューインフィニティ第7弾Z68星雲当選パーツ）
メモリ：A-DATA AX3U1600GC4G9-2G
（レビューインフィニティ第7弾Z68星雲用に準備）
ビデオカード：ELSA GD2852GERX2
SSD：Crucial m4シリーズ CT064M4SSD2 64GB
（レビューインフィニティ第7弾Z68星雲用に準備）
HDD：WESTERN DIGITAL WD10EADSM2BC×2
光学ドライブ：Pioneer BDR203BKWS
電源：Seasonic M12D SS-850EM
ケース：Silver Stone SST-FT02B-W
FANコン：Scythe KM02-BK
ケース付属排気用FANをCoolerMaster Turbine Master MACH 1.8 1800rpm (R4-TMBB-18FK-R0)に換装
OS：Microsoft Windows 7 64bit Home Premium
ケースに組み込む前にまず、CPU,メモリ、CPUクーラーを組み込みました。
続いてケースに組み込みです。
組み込みは図解入り取説のおかげで問題ありませんでした。
僕のPCケースはSilverStone Fortress SST-FT02B-Wなんですが、I/Oパネルがなかなかハマらなくて、力技でいくとグニャっと曲がりそうで結構ヒヤヒヤしました(￣∇￣;)
ケースにマザーボードをねじ止めしていきます。
画像のようにねじ止めするところは白い丸で分かりやすくなっています。
全部で９ヶ所ねじ止めしマザーボードをケースに組み込みます。

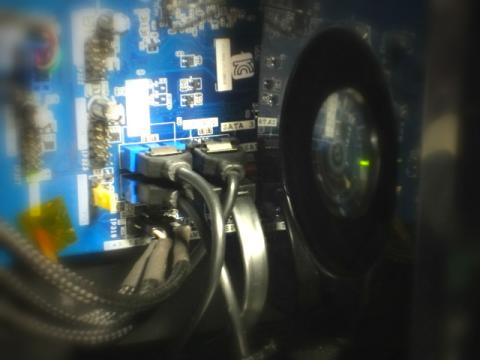

電源、各SATAケーブルをつなぎ組み込みは完了です(∩´∀｀)∩ﾜｰｲ
◆◇◆◇◆◇BIOSの設定◆◇◆◇◆◇
さっそく電源を入れてみました。

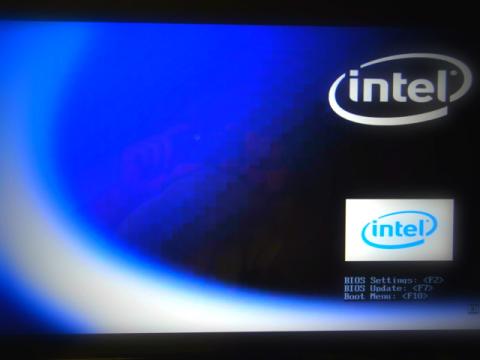

BIOS Opening
まずこの画面が出たら、間髪入れずにF2ボタンを押します。

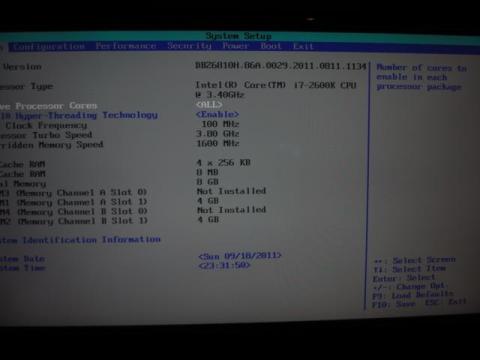

BIOS Main
そうするとMain画面が表示されます。
続いて

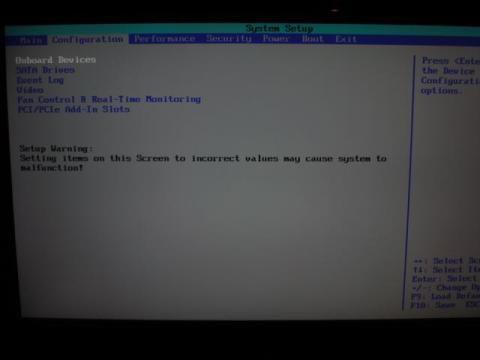

BIOS Configuration

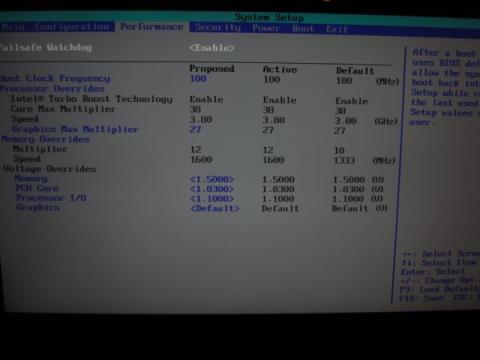

BIOS Performance
警告画面が表示されYesを選択すると設定画面に入ることができます

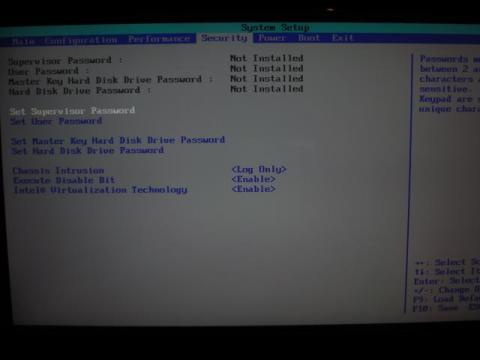

BIOS Security

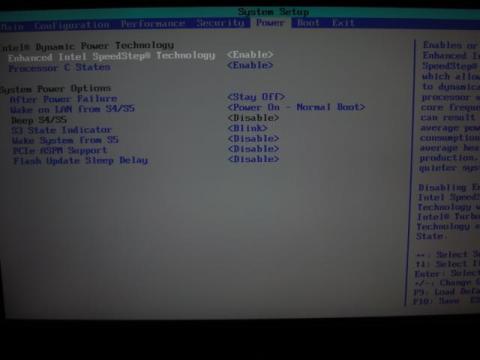

BIOS Power

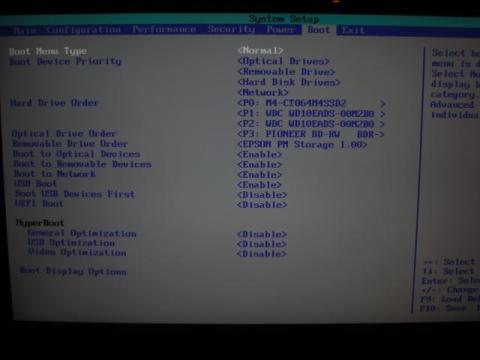

BIOS Boot

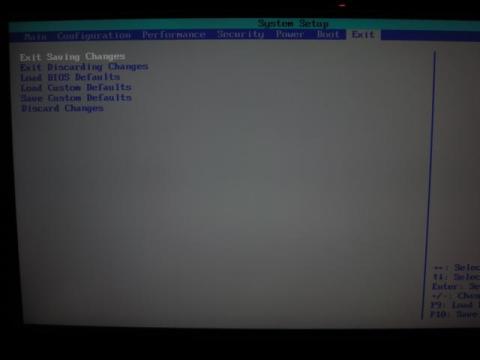

BIOS Exit
OSと各種ソフトを入れまして

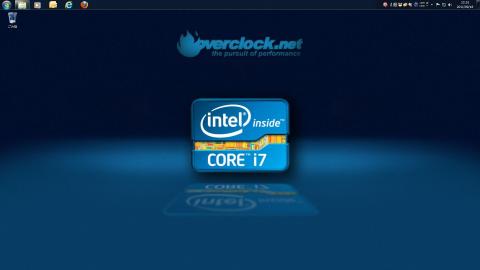

Opening
今回はWallpaperをIntel ver.にしてみました(人´∀｀)．☆．。．:*･ﾟ
Intel ダウンロード・センターよりドライバ・BIOS・ソフトウェア・アプリケーションを最新のものをダウンロードします

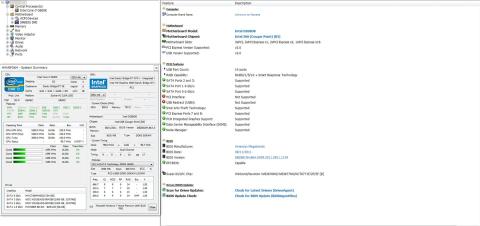

HWiNFO64よりDZ68DB

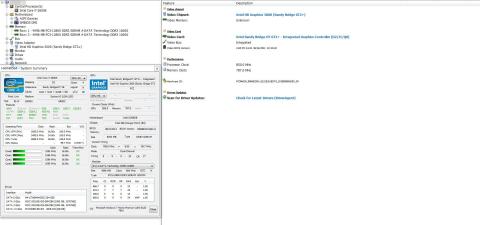

HWiNFO64よりオンボードVideo Adapter

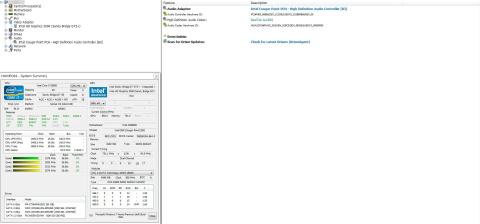

HWiNFO64 オンボード Audio
エクスペリエンス

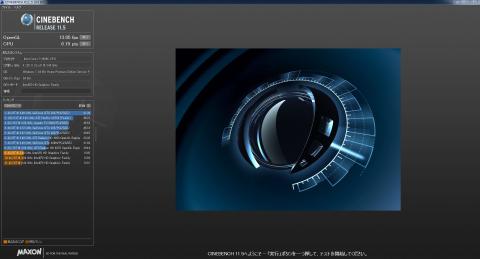

オンボード Chinebench

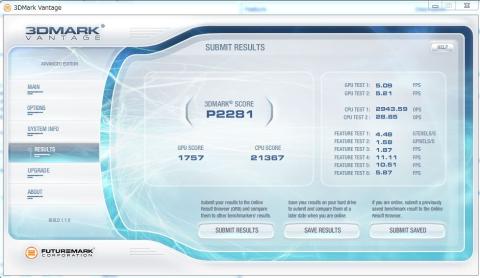

オンボード 3DMark VANTAGE

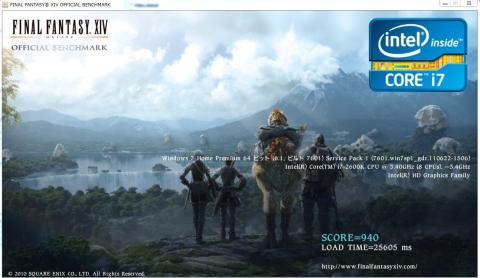

オンボード FF Low
FFXIVBenchmarkについてはカクカクして、かなり厳しいですね(´・ω・｀)ｶﾞｯｶﾘ…
３Dゲーム系は適してないかもしれませんね
※メモリはDDR3-1333→DDR3-1600に変更しています。
オンボードのAudio: Realtek* ALC Audioは個人的にはかなりいい感じですъ(ﾟДﾟ)ｸﾞｯｼﾞｮﾌﾞ!!
オンボードVideo Adapterでは限界があるようなのでGTX２８５を追加してみました。

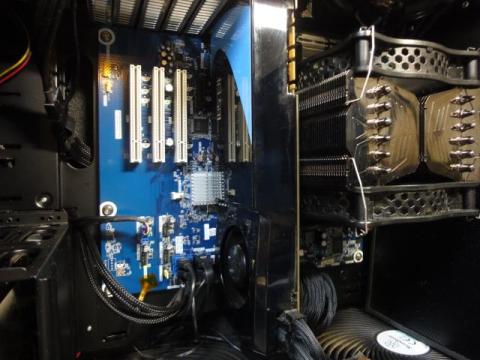

GTX285追加
グラボがつくとなんだか締まって見えます(人´∀｀)．☆．。．:*･ﾟ

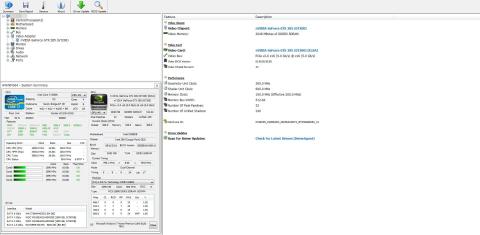

HWiNFO64 GTX285
エクスペリエンス

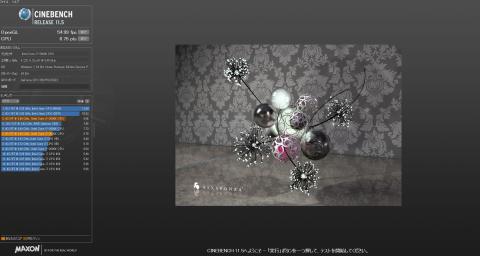

GTX285 Chinebench

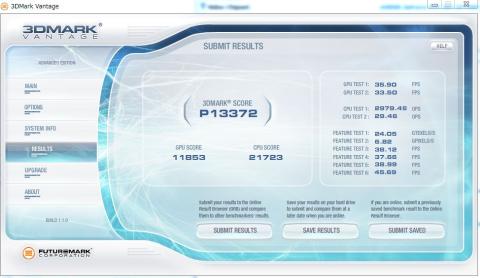

GTX285 3DMark VANTAGE
GTX285 FF Low
FFXIVBenchmarkについては快適に滑らかに動きます(∩´∀｀)∩ﾜｰｲ
数値は当然アップしましたがグラボの設置に関して残念な点がありました。
２スロットのグラボを設置するにあたり、SATA 4のeSATA 3.0 Gb/s ポートがグラボと重なるため使えなくなりました。
そして、グラボとCPUクーラーの間隔が狭く、PCI Express* 2.0 x 16 グラフィックス・カード・コネクターのロックを解除できず、グラボの取り外しが簡単にできませんでした。
◆◇◆◇◆◇まとめ◆◇◆◇◆◇
もっといろいろやってレビューを書いてみたかったんですが、画像を必要以上に多用したため
フォトアルバムの容量がなくなってしまいました(￣∇￣;)
今回インテル® Core™ i7-2600Kとインテル® デスクトップ・ボード DZ68DBを手に入れることができ、インテル® デスクトップ・ボード DZ68DBはネット・メールなどの普段使いには最適なマザーボードだと思いました。
基本性能は高く、安心して長く使えるマザーボードで「Sandy Bridge」入門機として最適だと思いました。
グラボを追加する場合など若干改良してほしい部分はありますが、過度なOCや本格的な３Dゲームをしたい場合は、上位機種を選択することで解決できるのではと思います。
最後に
Zigsow様、Intel様、プレミアムレビュー関係者様、製品のレビュアーにお選びいただきまして本当にありがとうございます。
また、お読みいただいた皆様にも、お礼申し上げます。ありがとうございました。
