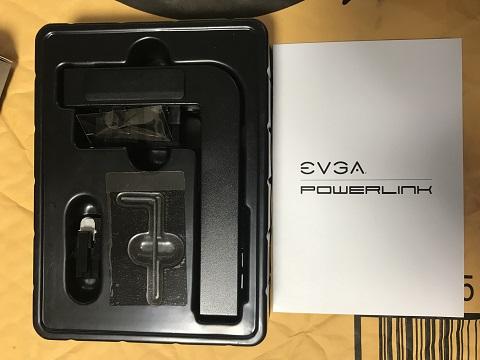

箱から引き出すとブラックなプラケースにブラックな物ばかり入っておりよくわかりません。

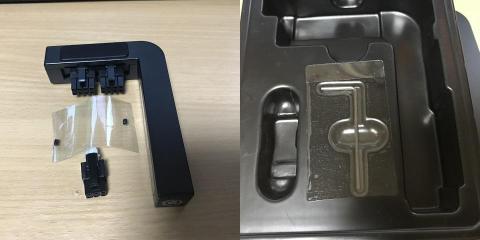

・本体（8Pコネクター２個取付済）

・交換用6Pコネクター １個

・コネクターを固定する六角ボルト(2.0mm？)が２個

　（紛失の際に使える様に予備として付属されている模様）

・六角ボルトを回すレンチ　

レンチまで入っているので取り付けるのに他の工具は必要ありません。

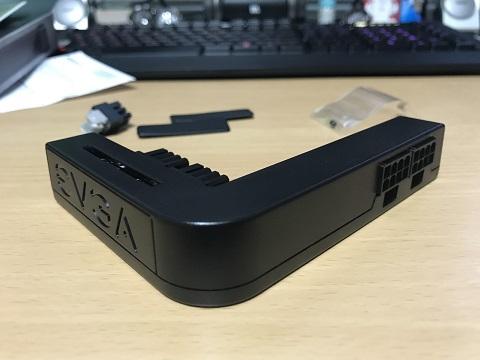

これはVGAのコネクターの刺す方向を90°向きを変えるアダプターです。

Ｌ型になっておりビデオカード側面より電源ケーブルを指す格好となります。

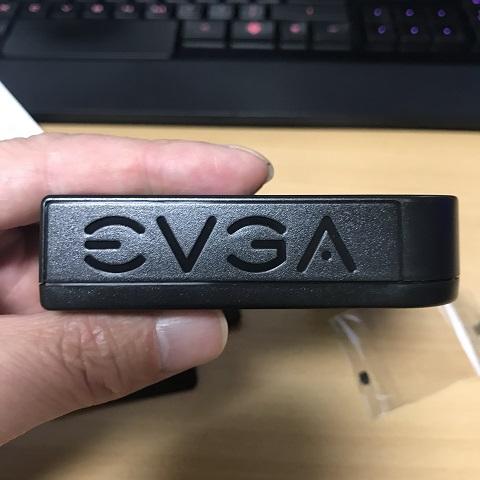

今まで刺さっていたコネクター部分はＥＶＧＡと書かれてあるだけになってしまいます。

光らないのでつまんない。　

ここにLEDが仕込まれていたら100点ですね。現在、塗料を流し込もうか考え中であります。

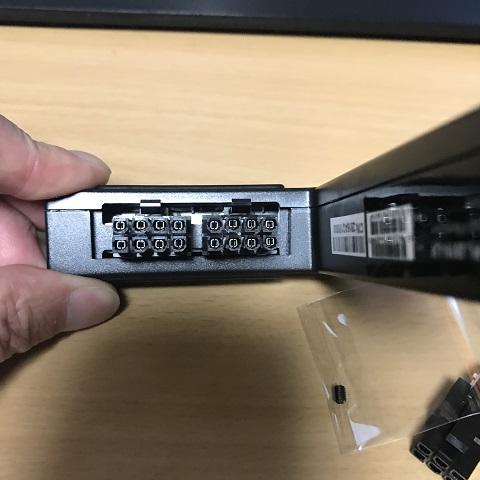

ビデオカードに刺ささるコネクター部分です。

8P+8Pが付いていますが、取替も出来て8Pを1個だけや8P+6Pへの組み合わせ変更も可能。

左右に少しスライド出来るのでVGAが変わってもEVGAのカードならカバーできる作りです。

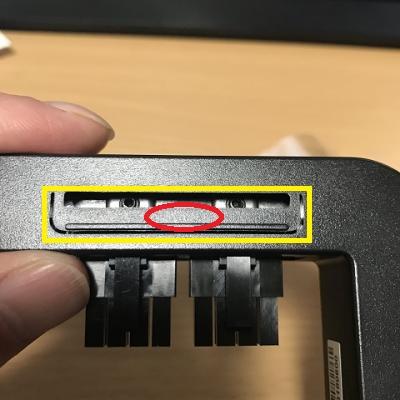

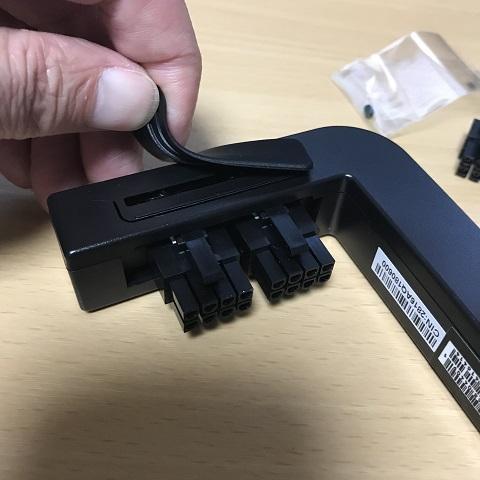

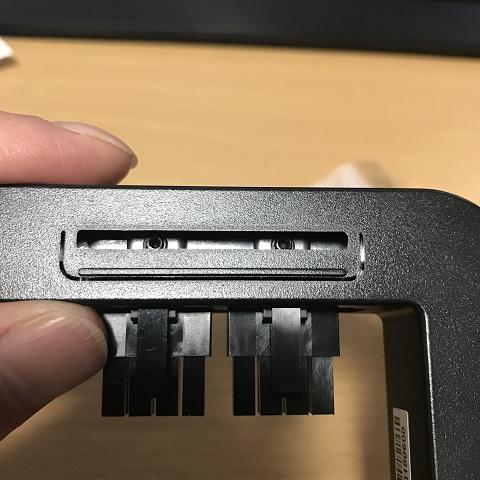

柔らかいカバーをペロッとはがすと長穴の奥にはコネクターが止められている六角ボルトが顔を見せます。

レンチで緩めて取替やスライド調整が出来る仕組みでした。

裏も同じように止められているので両方緩める必要があります。

コネクターには刺す方向があります。

とはいってもコネクター自体、向きがあるので自然と方向は決まってしまうんですけどね。

コネクターの取り付け位置により他メーカーのVGAでも取り付け可能ではないでしょうか。

コネクターのツラが奥に引っ込んでいなければ他メーカーの物にも取付可能なのでは？と思います。

ケーブルが出っ張る事からコネクター位置を引っ込めた作りもあるので注意が必要ですね。

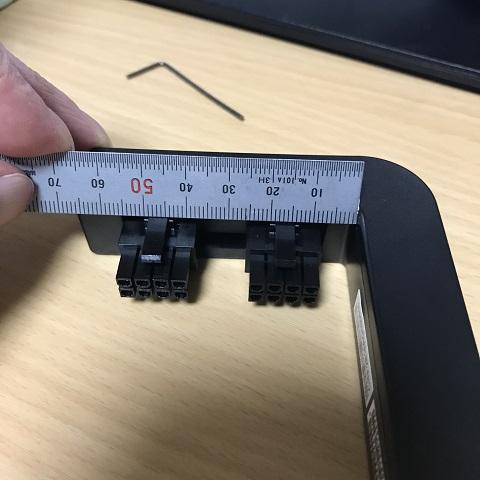

参考程度に寸法は一番内側に寄せると内側8.0mmまで寄せられ、一番外側は55.0mmまで広げることが出来ました。この寸法内に収まれば他のビデオカードでも取り付け可能です。

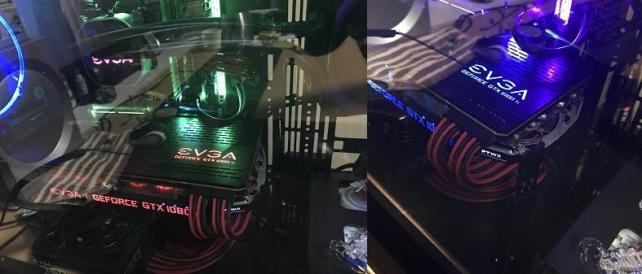

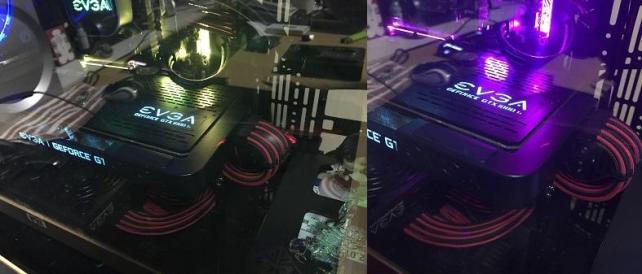

交換前と交換後のイメージです。　　

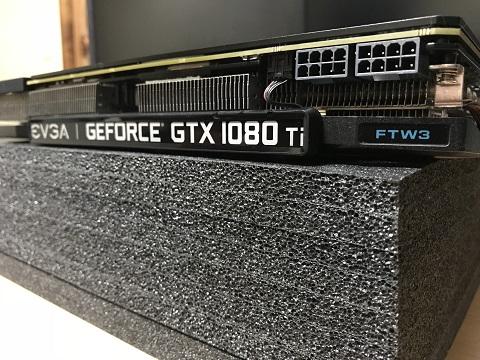

＜before＞

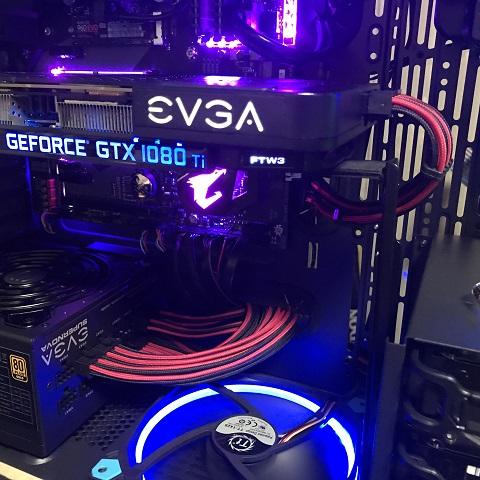

＜after＞

流石にケーブルの出っ張りは無くなってすっきりしたけど側面が占領される部分が増えるので奥行のないケース向きではないでしょう。本製品+ケーブル側コネクタ露出部分+ケーブルの曲げ具合で+6～7cmは占領されるかと。私的にはファンカバーの裏側が見えて安っぽかったのが見えなくなって大変良かったですw

気になった点は、一度取り付けたら非常に取りにくいという事でした。ケーブルはこのまま抜く事は出来ますけどVGAから本製品を抜くなら一旦VGAを取り外してから手元で行わないとまず外せません。パチンとロックが効いているのでそれがとにかく外しにくい。ケースに取り付けたままやろうもんなら下手するとマザーボードかVGAに変な力が加わり故障の原因になる恐れがあります。

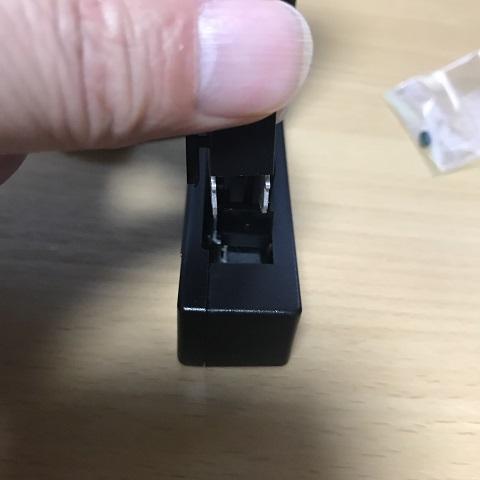

訂正：カバーになっているラバー材を取ると細長い爪があるけどそれが押せるようになっており、押すとVGAにロックされている爪がテコの原理でメカ的に外れる仕組みでした。(ホーリーテールさん教えてくれてありがとうございます)

他には、新品の状態でも取り付けの際には必ずボルトの増し締めをしてから使用した方が良いです。通常使っている時には何もなく、ベンチとか負荷をかけると「ｼﾞﾘｼﾞﾘｼﾞｼﾞｼﾞｼﾞｼﾞー･･･」と最初はこれがコイル泣きか！(ガーン)と私が泣きそうになったのだけど、考えてみたら本製品を取り付けてから発生しているので一旦取り外しチェックしたところ４か所のうち１か所だけ緩んでいました。火花でてたのかな？ｗ

単に電源アダプターってだけなのに定価は30ドルという高級仕様。　

一番安い送料入れても１個4000円弱ではないだろうか。これで4000円とか･･･

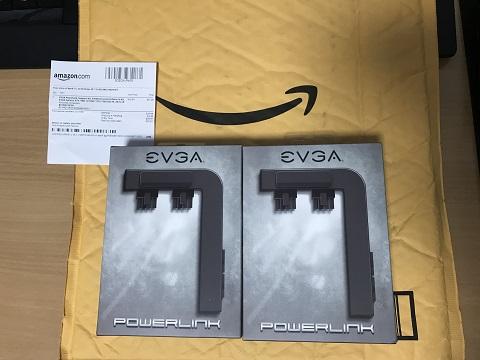

今回45％OFFの16ドルだったので２個手配し、一度試したい事から配送は2等客室雑魚寝仕様の一番安い奴にしてみた。送料5.5ドル。国内でも送料高めのネットショップ使う程度で済みました。

到着が3週間ほどのスケジュールだったけど12日ほどでついちゃった。なんやねんｗ

合計4400円だがそれでも高すぎる気がしないでもなかったです。

ただ２等客室雑魚寝仕様の配送は心臓に悪い。もう使わない。

amazonのサイト上ではトラッキング表示されているがトラッキング番号で追おうと思っても追跡できない状態だった。アメリカ国内で３日以上ウロウロしており国内に着いたかどうかも分からずやっと通関過ぎたと思ったら配送中のまま数日不明のまま。そのうちいきなり「今日届く」の表示になり３日くらい続く。しかし届かないし追っかけられないという不安いっぱい山いっぱい。

とりあえずは米amazonに連絡しオンラインチャットなるものに挑戦してみました。

kaerki「俺の荷物届かないお、心配だお。どこ行ったのかなー？調べてクレヨン＞＜;」

米amazon「kaerki大丈夫大丈夫、明日届くよ。ハッハー」　おまえは中〇人か！説得力なか！

顔文字は使わなかったけど外国の人に顔文字通じるのかなーとか思いながら英語→日本語、日本語→英語の３窓を使い分け真夜中でありながらGoogle 翻訳には大変お世話になりました。しかも話し終わったら会話全部がメールで届くんですね。amazonすげー。しかし翌日になっても届かない現実。

こうなれば配送業者のi-parcelに直接連絡する事にした。「このトラッキング番号お宅のだよね？オイラの荷物何処なん？日本に来ているよね？連絡してチョーダイ」翌朝メールが届き追跡番号を教えてもらった。仕事頑張って帰宅したら届いてた。なんやねんｗ

今回安価な製品だったからよかったものの、高価な物だったらブチ切れてたかもしれません。

色を付けてみました。

先日、VGAのファンが急に回転りだす現象を日記に書きました。

同時にモニターもブラックアウトするしで原因は電源ユニットと定め落ち着いていたのですが

１週間ほどで再発しました。電源ユニットではなーい！

んじゃ何処だ？と本気でマザボを疑って買おうとしていました。

それでもゲームをしなければ問題は起きないんだけどね、しかし不安定な物を恐る恐る使いたくない。

そこからは、EVGAのコミュニティーで世界の変態どもに質問したりしていたのですが解決せず。

なんかケーブルを一度取り外したりコネクターのポート変えたりすると、しばらくは良くなるので、やっぱケーブルだよねぇ？と中古で買ったBitFenixのケーブルを最後に取り替えて判断することにしました。電源ユニット付属の純正のケーブルに変えようかと。

VGAとケーブル接続するのに９０度向きを変えるアダプター(powerLINK)を付けていたので何気にケーブルを直刺ししてみたら、何のことは無い原因はコレだった。間違いなくコレだった。全く疑わなかったコレでした。

つかなんで？と疑ってしまう。

２つ購入しているので予備はあるし分解してみることにしました。レビューでも六角でしっかり固定していたのだけど、やっぱり気になるじゃない。

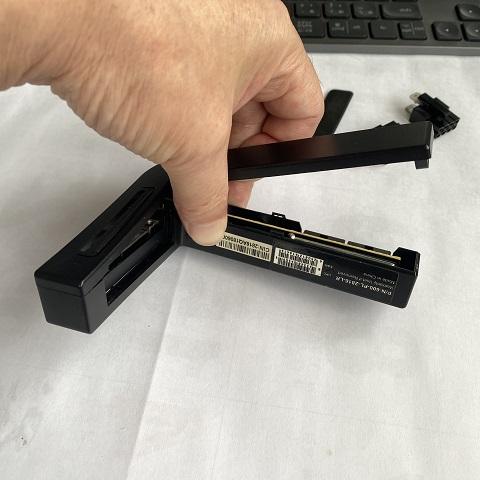

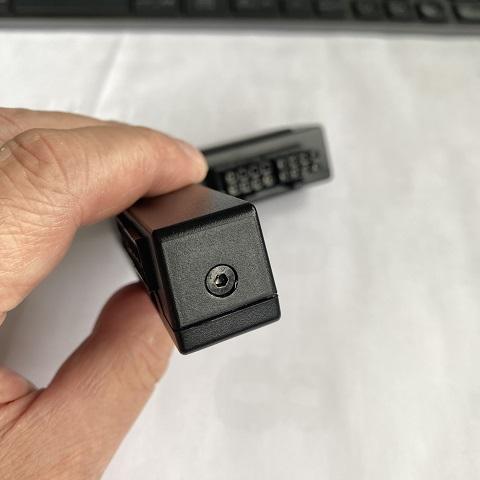

分解するには側面にある六角ボルトを外す必要があり見つけるのに大変でした。通常ここには封印的にシールが貼られてあり、まさかボルトで止まっているとは気づかない・・・

ボルトを外せば、メキメキと音を立てながら爪を外すとカバーが取れてしまう。

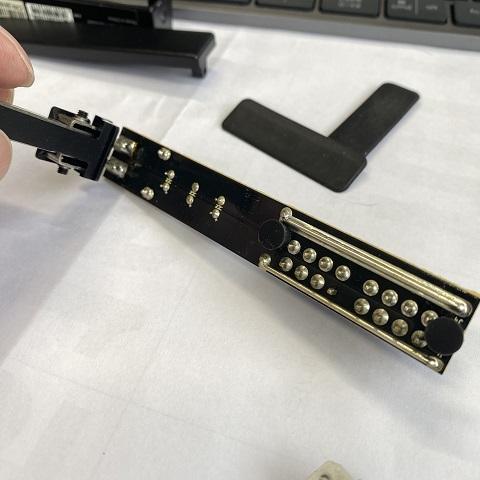

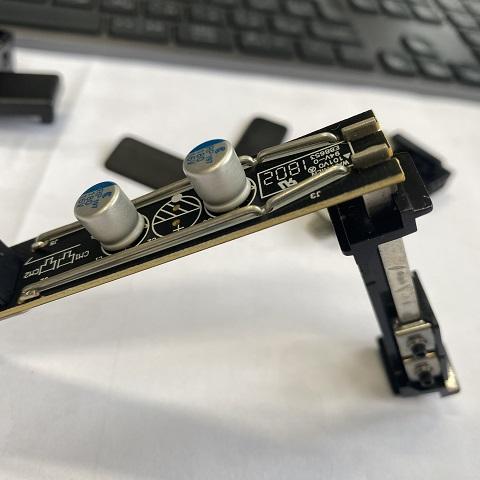

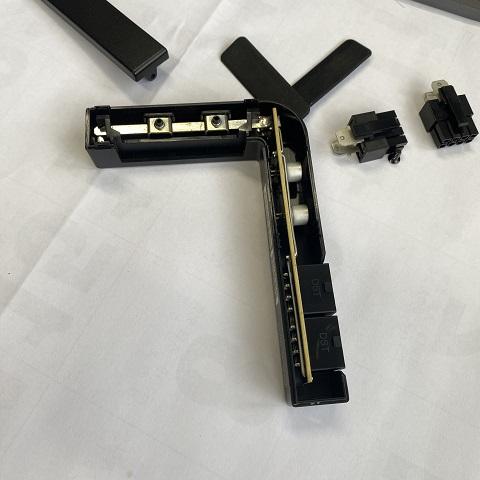

基盤にプレートが取り付けてあって、ちっこい物が２つ基盤についていました。

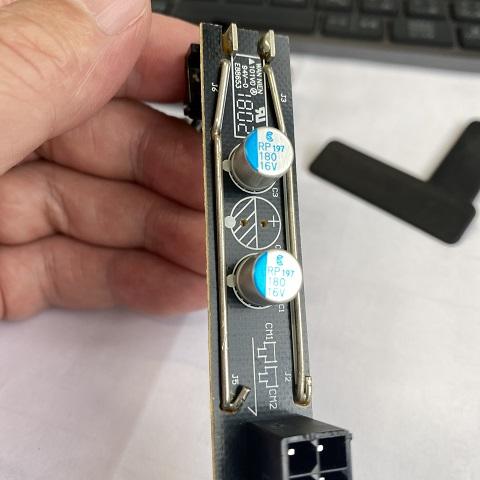

コンデンサっぽいです。コンデンサだけに寿命が来たのですかね？日本メーカーっぽい。

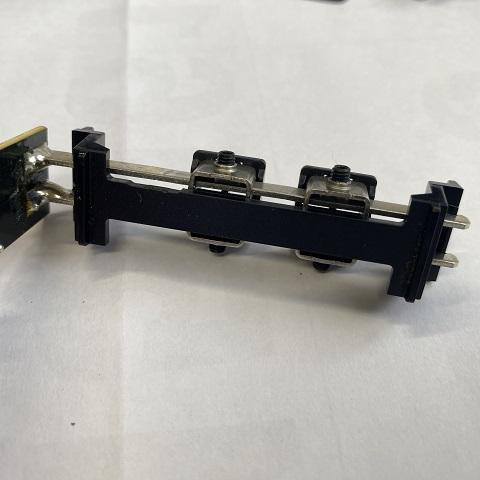

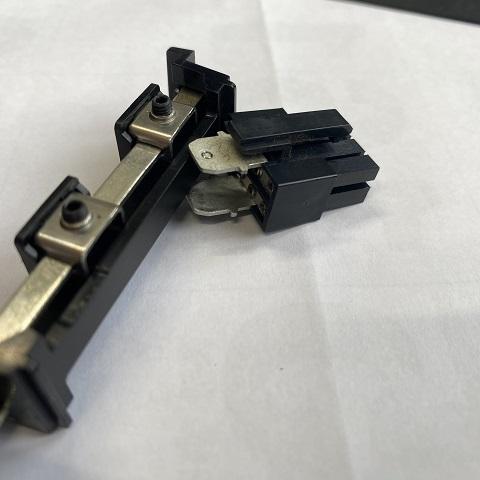

VGAへ指す側のコネクターはスライド式で、物によって幅調整が出来る。

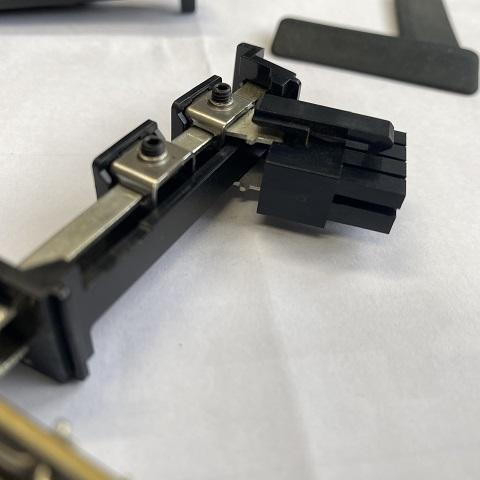

コネクターはその２枚のプレートに差し込んで上下のボルトで挟み込む事になるのだけど、その固定方法が安易すぎるような気もしました。

写真はラジオペンチで修復した後だが、ボルトはグイグイ締め込めるので２枚のプレートがＵの字のように曲がっていました。２枚のプレートとコネクター側の板を密着させて電源を供給させるみたいだけど、しっかり密着はせず、単に接触しているだけじゃないかと感じる。１枚のプレートなら上下で締め込めばしっかり取りつくが、２枚だと片方向からしか力は入らないので曲がるのは当然ですよね。どんなに締めてもプレートは逃げていくだけなので締めるというより押す？イメージなのでＵの字に曲がってしまうのでしょうね。

EVGAのコミュニティーに「原因はpowerLINKでしたぁ･･･」と報告したら「そんなもの使っているの？それを先に言え、私だったら全部捨てますＹＯ！」と酷い言われようでしたｗ　評判は良くないみたいです。

なので予備で買っていた２個目の物はそのままお蔵入りです。

直刺しのまま使っていますがこの数週間、今度こそ全然問題ございません。

この問題は完結出来た模様。

電源、VGA、マザボが壊れてなくて良かったです。あと１０年は戦えるぞ！

しかし、やっぱコンデンサでしょうねぇ

ちなみに、８Pコネクター部分の１か所だけ綺麗にハンダ上げされていない箇所がありました。

今まで普通に使えていたので問題ないのでしょうけど何でしょうね。もう使わない。

現在は送料より安く＄5.0で買える時もあるたいですｗ
