プリアンプ　｢TRIO　 L-07C｣

人間は耳より眼で見た物を判断することが多いが、オーディオ装置でもデザインが良いと音質も良いだろうと思い込み、デザインが悪いと製品が良くても売れない訳で、人間の外見もそうなのかな　第一印象と優しい女には気をつけろって知り合いが言っていたが...

TRIO(現KENWOOD) 1977年発売　L-07C,   SONY TA-E86のハムノイズの修理の為、当アンプを購入しました。　当然置き場所が無いので薄型プリアンプにしました　　薄型プリアンプはYAMAHAやテクニクス、SONY , 山水 , LUXMANなどがありますがYAMAHAはヤフオクで割と高く他のも良いものに出逢えなく見つけたのはTRIOでした。　

TRIOプリアンプを調べて通販で購入しました　私にとって初めてのTRIO製品です(昔、kencraftのパワーアンプは作ったことがありますが、あのイメージは良くなかった）今回は或るオフ店で購入で機能は正常でしたが、長い年月でだいぶ修理されていた形跡がありました　そこで電解コンデンサーを全部交換しましたが数個液漏れしていて足が腐食しているのもありました　いつもながらオフ店売買でボリすぎだなと思う。

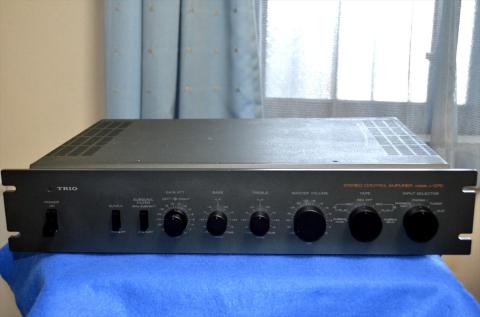

このアンプはしっかり感というか、材質を贅沢に使っています　ツマミもアルミ削りだしでパワースイッチツマミもアルミ材ですね。デザインはメカニック感は無く外観の魅力無し?　測定器か？　前面大きなツマミ　下画像で左からマスターボリューム、テープセレクト、インプットセレクト。　テープREC側でソース音源がREC出力されます  マスターボリュームはクリック付きです。

このセットはパワーアンプ接続時低インピーダンス送出のため、GAIN ATTなる物がMASTER VOLとシリーズに入っています　ケーブルの長さに影響を受けないように出力側にGAIN ATT VOLを配置し、MASTER VOLの位置でインピーダンス不変にしたのかも　つまり音量ボリュームが２段構成です

トーンコントロール BASS,TREBLEは1クリック毎に抵抗とコンデンサーを切り替える方式です　普通の抵抗アッテネーター式？では無いですね...  　　

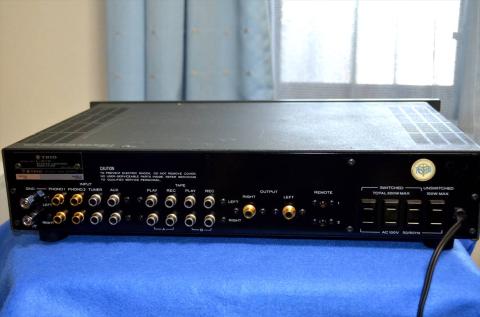

スイッチ経由コンセントが3個あるのはモノラルパワーアンプを２台接続時、アンプ後部のリモート端子からパワーアンプの電源入り切りが出来るのでコンセントが２個以上必要だったためです。

PHONO1:MM型カートリッジ　PHONO2:MC型カートリッジ　とPHONO端子が別系統になっています　前面のINPUT SELECT釦で切り替えます　レコードプレーヤー２台必要というか、MCヘッドアンプがあれば一台ですが、何でもスイッチ回路を通過させないで信号をダイレクトに回路に送り込みたかったようです　その割りにはフォノ端子→内部のコネクター→MCヘッドアンプ回路　とコネクター経由してたら接触抵抗出ちゃうんじゃないでしょうか　聴いても判りませんが。　　　　　　　　

フォノ端子は金メッキも分厚くてお金は掛かっているようです　これが普通なんでしょうが金メッキなの？と見間違う金メッキのメーカーもありますからね

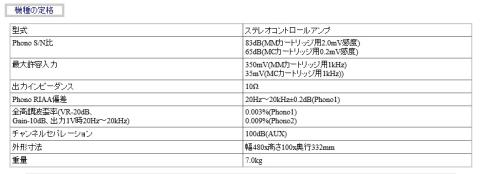

　　　　　　　仕様　　　　拡大できます　　　　　　　

上面ケースは鉄板かと思いましたら磁石が付きません　アルミ製の鋳物様で分厚いんですね　極薄鉄板製の現状では考えられないですね　この上ケースは左右４本のネジを外して後部へ外す方式です。　　　　　　

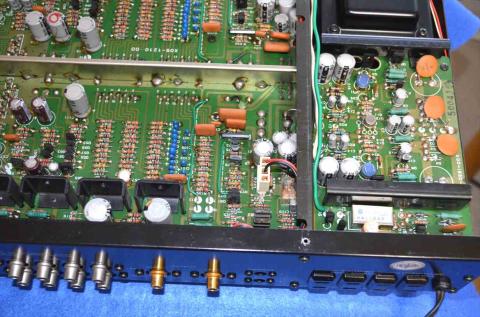

後部からの俯瞰図

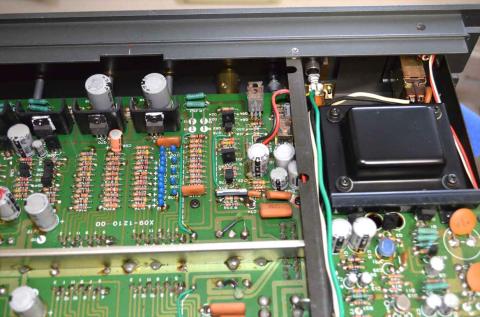

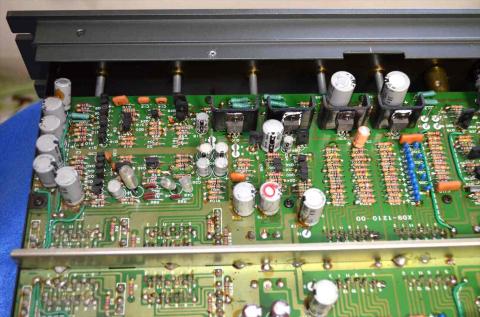

 回路は左右にキチンと分かれています(後部:入力端子側が左CHです）　中央をアース兼用のステーでシールドしています（バスアースと言うらしいです）全体に作りが剛健です　鉄板も厚いしガッシリ作られていますね　華奢なところが無く立派です。　　　　

               コンデンサー類はオリジナルでは全てELNA製です

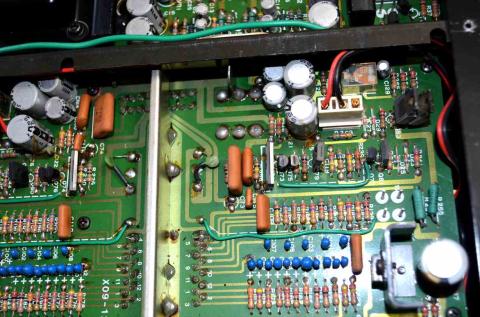

　　　　　　青いのはトーンコントロール切り替え用のタンタルコンデンサーです　　　

      抵抗とタンタルコンデンサーはトーン回路のスイッチで切り替える各周波数対応の素子です

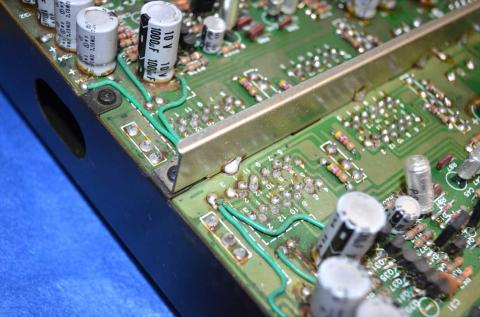

　　　　　　電解コンデンサーが３個交換されていました

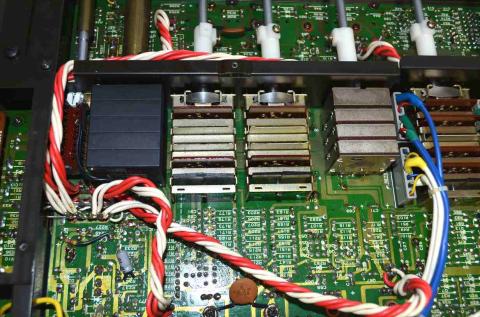

底面から見たところ　左から黒いATT ,　BASS , TREBLE , MASTER VOL , TAPE モニター 、ファンクションセレクト　、黒いATTの左のシャフトはサブソニックフィルタースイッチ　　

金メッキのフォノ端子から入力信号はハーネス経由で基板のコネクターに繋がります　此処はコネクターはあり得ないと思いますが（下図　右下）

　　　　電源トランス出力配線周りとヒューズ　　右はAC-OUTLET関連　むき出しですね   　　　　　　　

　　　　　　黒いGAIN ATTは２軸なのでシャフトが太いです　　　

黒いGAIN ATTと左から4個目のMASTER VOLは本来のボリュームですが他はロータリスイッチです

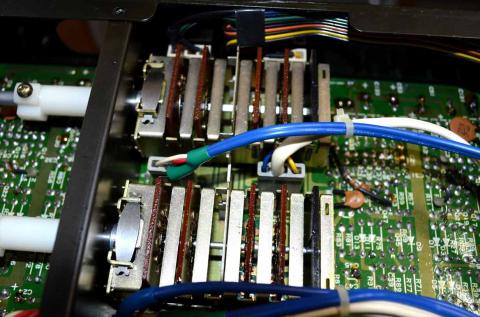

奥：ファンクションスイッチ、手前 : テープモニタースイッチ（デッキ２台でダビングなども可能）

スイッチ切り替えバネを見ると切り替えにトルクが必要な感じです　大型ツマミも必要な訳です。　　　　　

 　　　　　　オーディオラックのプレミアムレビュー来ないかなぁ～...

真面目に誠実に作られたアンプですが、使う楽しみという点では不満があるかもしれないですね　オーディオは趣味なので毎日使う楽しみ（音がよいとか、デザインが良いとか

、ギミックが沢山あるとか）が無いと使うのが楽しくないかなと思う　丸いツマミばかりだし、電源ランプ(LED)が赤く点くだけ。それとフォノ入力端子がMC,MM専用と言うのもいただけないですね　それはやり過ぎと言うか考え方次第かな。     　

OVER-ALL CHECK

其処で古いアンプなのでカートリッジからの周波数特性は大丈夫かいなと測定器で

簡単に測定してみました　使った機材は以下の物です。　

1.周波数特性　efuさんのスペアナソフトWaveSpectraを使ってF特を計測

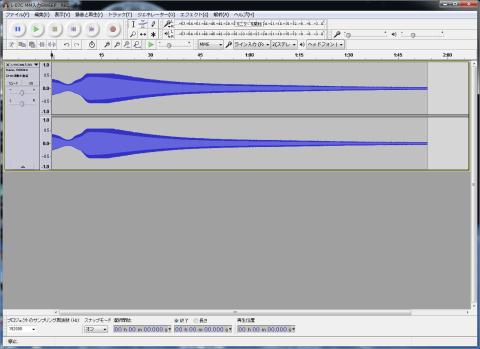

①アンプのMMフォノ端子にSWEEP信号(20-20000Hz)をSWEEP入力して、REC-OUT端子からPCでWavespectraを使いwaveファイルに録音して再生したのが下画像です　RIAA回路を通しているので低音がUPしてます　　

(40HZ前後はゲインが上がりすぎて録音が難しいです）

　　　　　　　　　　　　　　　　　　　　　　　A図

  　　　　　上のWAVEファイルをWaveSpectraで再生したところ　　　　　　

フリーソフトAUDACITYのエフェクト--イコライゼーション--RIAA特性--反転で下のグラフにします　　　　　　　　　　　　　　　                                                                    B図    　　

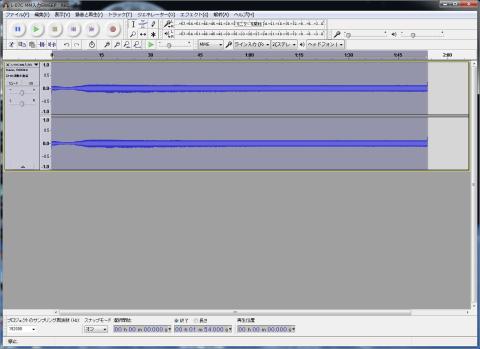

　　　　　　A図のファイルをB図の反転RIAA特性を通すと以下のWAVEになります。

　　　　　　　　　　　　　　　　　　　　　　　Ｃ図         　　

結果

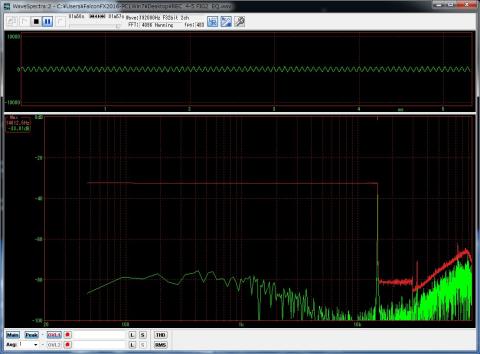

Ｃ図をWaveSpectraで再生すると以下の画像になります　20-20000Hzはフラットのようです

     　　　　PHONO1-→　RECOUT 間の周波数特性　　　　　

② PHONO1　→　プリ-OUT 端子間でPHONO1にSWEEP信号を入力して、WAVE録音→逆RIAA変換しWaveSpectraで再生し、フラットか否かを確認する。

　PHONO1(MM)にSWEEP信号を入力、　プリアウト端子で計測 (手順は上記同一）

　　　　　結果②　

　　100Hz付近のSWEEP  RIAA特性は低域を持ち上げて再生するのでノイズも持ち上がります　

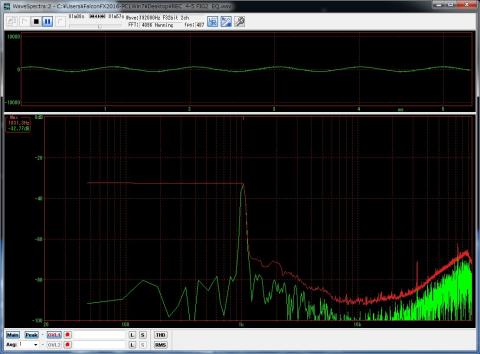

　　　　　　400Hz前後　　　　　　　　　

　　　　　　1KHz前後　　　　　　　　　　

　　　　　　5KHz前後　　　　　　　　　

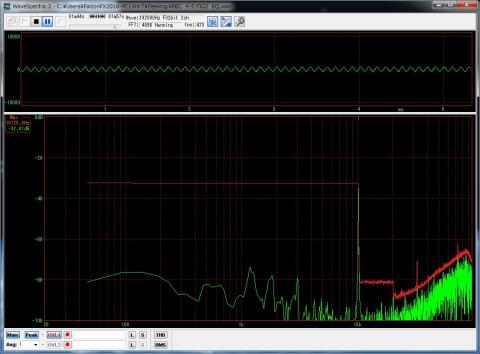

　　　　　　10KHz前後　　　　　　　　

　　　　　　18KHz付近　

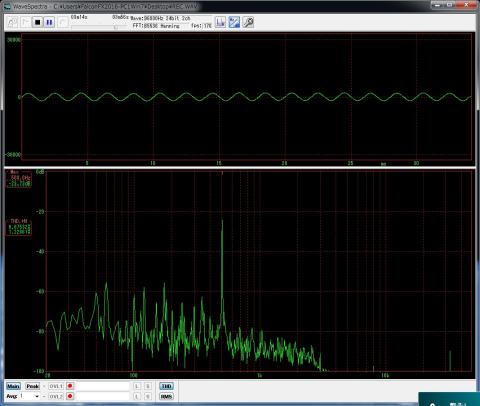

 2. 歪率   PHONO1から1KHZを入れてプリアウトで計測

　　下画像、黄色い矢印が高調波の歪率　オレンジ矢印は全ノイズ

　　歪率0.19%ってどうなのか？　仕様では0.003%ですので機材、測定がNG? 　

　　後日リトライ？　計測用の測定器も無いし色々試行錯誤。

　　発振器の歪率が0.8%以下なので0.2%は信号源が駄目なようです　後日、別の形で　      やってみようと思います。

2018-3-7(SAT)   再歪率測定 　　

手持ちの発振器は歪率が悪いので、隣のPC上でWAVE GENというefuさんのソフトで発振させてアンプに入力して別PC上でWaveSpectraを動作させて測定してみた　　

　　　　　　結果　0.07% (仕様は0.003%) 素人測定なのでこんなものか...高調波だけの歪率

　　　　　　　　　PHONO1に入れたので若干発振気味　良い値を取った。　　

結果----FLATな特性みたいで十分かと思います。　　

 SONY TA-E86を使ってきましたがMCカートリッジのみハムノイズが出てきたので（もともと？）修理のため今回のアンプを購入しました　ノイズ修理は難しそうです。

後日判ったが、原因はDL-103D(２個目)がコイル間でリークしていた　再生は可能なのに。　　　

更に後日判ったのは、ハム音の原因はSTAXヘッドホンの電源トランス電磁漏えいが物凄く、それをカートリッジで拾っていたのが原因で、アンプから離したら正常になりました　なんてこった　２年くらい悩んでいたのですよ。

音質 : SONY TA-E86と比べて繊細な音が出る、セパレーションも良い感じはします

　　　あくまで感じですが。　音も柔らかい感じはします　アンプは比較が難しいかな。

操作感: ロータリースイッチ類の操作がぐにゃぐにゃしてスパッと決まらないので

　　　　そのFEELINGがいまいちですね　音楽を聴くぞと思うときにぐにゃぐにゃでは

　　　　いけませんね　ヤマハは操作感が軽すぎたけど(CA-1000等）、その点ソニーは

　　　　カチッと決まっていて良いですね　よく練られています　下請けの部品業者は

　　　　大変だったはずですよね。

2021-4-1 記

その後、回路内に使っている信号用コンデンサーとリレーを交換してます

シャーシーフレームの下にリレーが在ったり、なかなか難敵でしたが昭和の ど根性でやり抜いたのです　1000μFコンデンサーは大きすぎて立てられず寝かせましたけど何時か再交換したいです　最近、サンバレーのSV-EQ1616D　真空管フォノアンプを組み立て使用しているので、半導体アンプ系は殆ど使用していませんのが少し残念です。

交換したコンデンサー類は持ち物登録はしていませんが殆どMUSE KZシリーズです。
