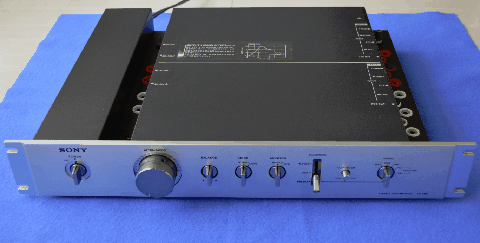

1978年発売のソニー アナログ・プリアンプ TA-E86 です　長年ONKYO A-755というアンプを所有していましたが、年数が経ちコンデンサー容量抜けが出てきたと思われましたので最近のアンプをネットでチラチラ見てきました　ですが、最近のアンプは安いものと高いものの両極端　おまけにデザインが面白く無いのです　デジタルアンプも出ていますね　デジタルでもスピーカー出力段はアナログに戻すわけで、それなら頭からアナログでいいかと思いました   このあたり適当ですが....(>_<)

そこで昔好きだったデザインの（性能ではなく）YAMAHAのアンプ CA-1000,CA-2000なども観てみましたがデザインは気に入っていたのですが、中の配線を見たら、およよ...部品のレイアウトというか、基板が美しくないのです　プリント基板のセメント抵抗や配線を観たらがっかり、でYAMAHAは止めました　昔、弄ったことのあるソニー製から選んでみました

オーディオと言っても趣味ですから、音が出れば何でも良い訳じゃないし、セットの中が美しくないと音楽にもイメージが湧きませんね 　姿、形から入るのもあるわけです...

見つけたのがプリアンプ SONY TA-E86 でした　上機種でTA-E88というのもありますが、MC入力が2系統で、カートリッジのロード抵抗、キャパシティを変更できるようですが、上面なので使いづらそうです 　尚このTA-E86,E88プリアンプだけではスピーカーは使えません　ヘッドホン端子も無いのです   後で考えてみるとこのアンプもかなりの年数が経っております。

TA-E86のプレーヤー入力端子は１台で、入力２系統も要らないと思ってTA-E86にしました　このシリーズは薄型筐体になっています　プリアンプなので薄くても大丈夫で、当時は他社からも薄型プリアンプが結構出ていました。

　　　　　　MCカートリッジ　GAIN 27db (30Ω-400Ω) / MMカートリッジ 25,50,100KΩ

 　　　　　　(GAIN値 : HA-55同等品としての値)　

　　　　　　 Phono：2.5mV/25kΩ、50kΩ、100kΩ
                  Headamp：0.125mV/100Ω（40Ωposition）、25Ω（3Ωposition）

説明ではTA-E86はMCカートリッジ用ヘッドアンプ内蔵とのことで前面からロード抵抗が切り替えできます　ソニーからヘッドアンプHA-55というのが出ていましたが、このアンプにも同等品が備わっているとのことですが回路見ると同等品とは思えません　まだ詳しくは観ていませんが。

このアンプTA-E86の音質はONKYO A-755プリアンプに比較してレンジが広く、低音が出ます　ONKYOのアンプは最初から低音量感が少ない感じはしました　中高音寄りですね  TA-E86は信号系にはタンタルコンデンサー使っているから容量抜けも無いのじゃないかと、奇麗なアンプを選んでみました　 まあ回路だけのアンプなどは壊れないのが多いですね　良く小信号トランジスタ―の電蝕作用で足の付近が自然メッキされ凄いノイズが出ることが有りますが、足付近を削ればOKです（削ってラッカーでも塗る？）　酷いときはバリバリのノイズが出ますよ..　

記事で特定の会社の製品を誹謗中傷する意図はありません　ONKYO , YAMAHAは好きな会社です

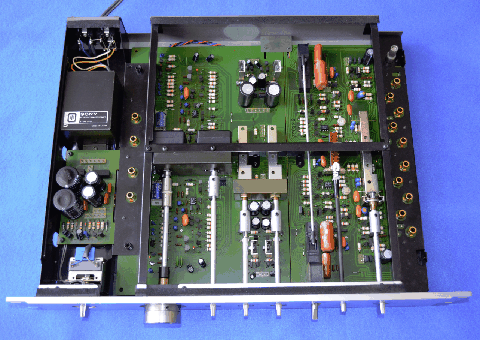

左は電源部 真中上下 定電圧レギュレータ　中央左の黒四角は音量ボリュームとバランスボリューム　　

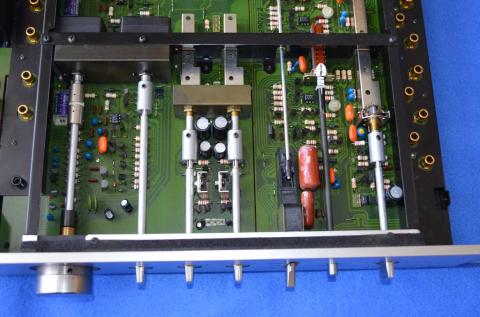

回路は左右チャンネル信号漏洩阻止するため、左右信号専用ルートということで、入力端子から出力端子まで１直線？仕様です。　回路の切り替えなどはスイッチとジョイントシャフトが使われています　回路基板上にロータリースイッチを設け、前面からシャフトで切り替える方式をとっています　その点にお金が掛かっています。

信号ラインを左右で分けることでチャンネルセパレーションを確保しています　前のアンプよりセパレーションが良い感じはします。

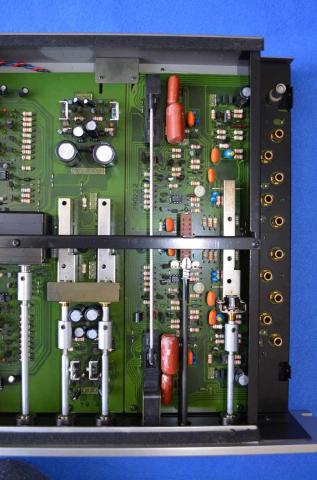

　　　　  下画　上右CH  下左CH  ヘッドアンプ、 EQ段　　信号は右から左へ流れます

信号回路のコンデンサーはタンタルコンデンサーを使っています　電源系はケミコンですが、信号系はタンタルのようです　タンタルコンデンサーは完全にショートすることも儘 有るので、電源には気を付けないと最後はトランスが焼き切れるようです(電源ヒューズが何故か無いので)　トランス中の温度ヒューズ？では切れないのか　とにかく気を付けないと....　

                                   出力端子　　　　　　　　　　　入力端子　

このアンプで出来ないこと

①　トーンコントロール機能が無い　　高音低音を任意に調整出来ない

②　ヘッドホン端子が無い　

③　スピーカー端子が無い（スピーカーから音が出せない　要パワーアンプやヘッドホンアンプ

④　LOUDNESS機能が無い　BASS BOOST固定機能はある　　　　　　　　　　　　　　　　　　　　　　　　　　　　

 尚LINE出力端子が２系統ありますがLINE2では120HZ 6db/BOOSTします（常時ON)　

このアンプはトーンコントロール機能は付いていません　無くてもなんとかなりますが"(-""-)"

下画像 : 紫色: 回路ミュートリレー　LR各１個付いています    青色のはタンタルコンデンサー

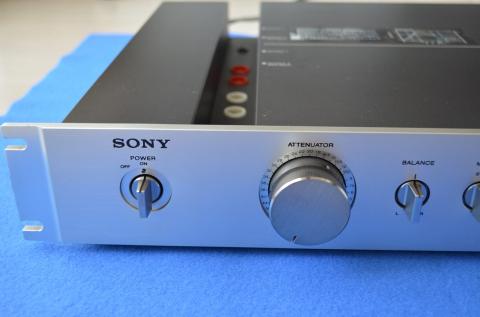

電源表示は緑色（電球です)    VRの手触りは良く、回転がスムーズです　Ａカーブ特性らしく最初の方では音量が急激には上がりません　ランプはLEDに交換を要しますね　その時はタンタルコンデンサーも同時に交換でしょう。　　　　　

               スイッチ連動２個と非連動コンセント　ピンジャック入力端子はケーブルを寝かせな

　　　　　くてはいけないので使い易くはないです　セットの温度はそれ程上がらないので上部は

　　　　　熱くならないです。

　　　　　　　　　定格  　拡大できます　　

追記 : 2016-11-10 　殆どのコンデンサー交換

追記 : 2018-1-18    外したコンデンサー容量を測ってみた

追記 : 2018-mar-2   信号系のコンデンサーを回路図と実体配線でチェック

 バイナルエンジンというホームページにTA-E86の回路図がありました（https://www.vinylengine.com/faq.shtml）

以前落としたことがあるのですが再度落として観ました　メルアド登録で回路図などDL出来ます

回路図とマウント済み基板の図面があります　これで信号系のコンデンサーがタンタルかケミコンかをチェックしてみました。　信号系、LOW-FILTER , BASS BOOST回路はL,R CHタンタルコンデンサーを使っていました。故に交換したコンデンサーは電源系と言うことになります。

コンデンサーチェックでは容量抜けは殆ど無かった訳ですので安心料と言うべきか。

追記 : 2018-MAR-18  ヘッドアンプ DENON HA-500 　アイテム追加
