RaspberryPi用DAC基板 IrBerryDAC
http://nw-electric.way-nifty.com/blog/irberrydac.html

1次配布では、どうしょうか迷ってしまい手に入れられませんですが、2次配布にて入手しました。

今回の配布では、細かい部品はリフロー済みでしたので、程なくして完成しました。

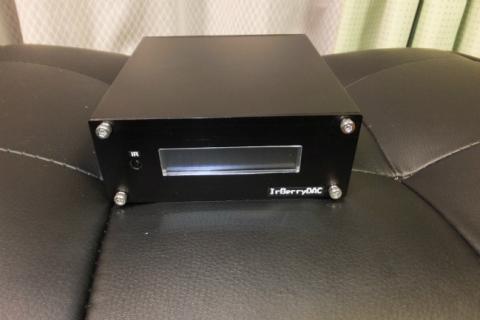

写真は、完成後の写真です。

ケースは、お馴染みのタカチHEN110412Bに収めました。

IrBerryDACの部品には、推奨の部品で構成しました。
一部、出力抵抗部分の金皮をニッコームに変更しました。

電源部には少々こだわってみました。
村田製作所のBNX012-01をコモンモードフィルターとして採用し、次段にパナソニックのOS-CON 1000uFを4個、合計4000uFにて作製しました。

その後、秋月のTPS7A4700使用　超ローノイズ・プログラマブル可変電源キットを通しています。

電源スイッチとリセットスイッチは、背面に設置しました。

アダプターは、6V2Aのスイッチングタイプを採用しました。
間にNFJさんのリトル・スージーを入れています。

また、秋月の有機ELキャラクタディスプレイモジュール　16x2行　緑色 を使い再生パラメータの表示をしています。
ケースの加工は、かなり大変でしたが、なんとかできました。加工後、アクリル板を埋め込んであります。

OSには、たかじんさんのvolumio1.4 + mpd-0.18.16 LCD バイナリをインストールしています。
http://nw-electric.way-nifty.com/blog/2014/10/volumio-mpd-018.html#more

リモコン(AppleRemote)も購入し、使えるようにしました。
一々、Webから操作しなくても、いいので大変便利です。

シンプルでコンパクトなシステムが完成しました。
音の方も筐体からは想像できないほどの仕上がりと思います。
満足にいくシステムになりました。
また、ソフトウェアを書き換えることで、機能自体もカスタマイズしていくことも可能という点でも、まだまだ上に行けるのではないかと期待しております。
