だったが、2セット4枚 計16GBを搭載した状態だと、OSが起動しない状態に・・・
そこで、検証のためにマザーを換装することにした。Z68星雲のDZ68DBはOC向きではなかったので、どうせなら、OCクロックコンテストでも使えるものを購入することにした。
となると、P67かZ68だが、いまさらP67を選ぶ理由はない。
鉄板はASUSだが、2700K速攻レビューやOCコンテスト向けレビューでP8Z68-V PRO/GEN3が登場しているので避けたい・・・
過去のレビューに登場していないASRockから、Z68 Extreme3 Gen3、Z68 Extreme4 Gen3を候補にしてみた。Gen3とあるように、PCI-e3.0に対応しているので、将来性がある。
違いは、SATA3ポートの数（Extreme3：2、Extreme4：4）と、Extreme4にはUSB3.0内部ポートがあり、フロントパネルが付属している。PCI-eスロットの動作にも違いがあるが、シングルVGAでは問題なし。実売価格は1万2千円～1万5千円程でコスパが高そう・・・
市内のパーツショップを回ってみたが、第1候補のExtreme4 Gen3は、どこのショップにも無い。
が、Extreme3 Gen3が新春現金特価で売られているのを発見し、捕獲してきた。

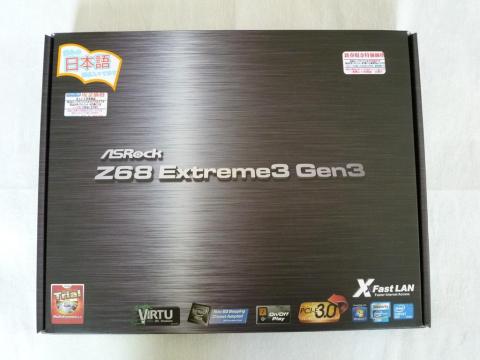

ASRock Z68 Extreme3 Gen3
付属品は、日本語マニュアル、SATA3対応ケーブル2本、バックパネル、SLIケーブル、3.5mm オーディオケーブルとシンプル。
付属品は最低限
マザーは、ブラックでなかなか渋いですね。
ブラックのマザー
ゴールドのコンデンサがカッコイイです。
CPUソケット周り
CPUのアッパーブラケットも普通のメッキじゃなく、ブラッククロームで渋いですよ＾＾
メモリースロットが色分けされていないので、2枚でデュアルチャンネルで動作させる際には注意が必要です。（通常通り、1，3 か 2，4にセットすればOKですが・・・）
Cross Fire、SLIに対応していますし、Z68なのでVIRTUも対応です。
拡張スロット部
PCI Express 3.0 と誇らしげにプリントされています。
SATAポートは6つ
SATAポート
グレーの2つがSATA3です。
バックパネル側のI/Oは、
背面ポート
キーボード用PS2があります。
ディスプレイ出力は、D-Sub、DVI-D、HDMIを装備。USBは、2.0が4個、3.0が2個
CMOSクリア用のプッシュSWが用意されています。
このプッシュSWは、CMOSクリアジャンパーと同じ機能を持ち、電源OFF（PSU：OFFまたはACコードを抜いた状態）後、5秒以上押すことで、CMOSクリアができます。
OC時等、BIOS変更後に起動しなくなったときなどに便利です。
組み込みました。
BIOSは、UEFIを採用しているため、マウスも使用でき便利です。
ただし、日本語表示はできません。
OC Tweaker でOC設定が可能で、4.0/4.2/4.4/4.6/4.8GHzはプリセットがあり、手軽なOCが可能ですが、4.6まではスンナリ起動したもののの、4.8では起動せず、CMOSクリアSWのお世話になりました＾＾；
メモリー設定は、AutoのままではDDR3 1333として動作しており、XMPプロファイルを指定することで1600動作となりました。

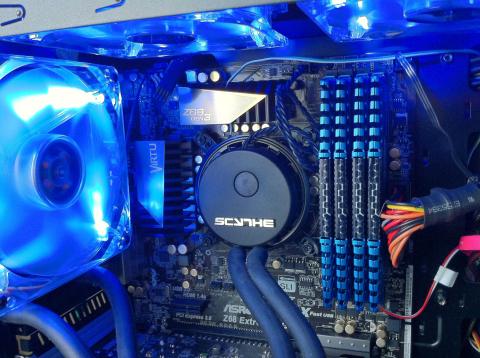

4GB×4枚 16GBで無事起動しました。
SATAモードはデフォルト[IDE]になっているため、[RAID]に変更すると、今までのm4 128GB RAID0構成のままスンナリ起動しました。
髑髏マザーでは、CORSAIR CMZ8GX3M2A1600C9B 4枚構成でOSが起動しないという状況になっていましたが、めでたく解消しました。
髑髏マザー用のIntelユーティリティーをアンインストールし、ASRockのユーティリティーをインストールすると、Windows上で簡易的にOC設定が可能です。
ASRock eXtreme Tuner
ここで変更した設定は一時的なものなので、OC設定に失敗しフリーズやブルースクリーンとなっても、立ち上げ直すことで今までの設定で立ち上がってくるため、便利です。
今回のオーバークロックでは、ここで設定しながら短時間で4765.0GHzまで達することが可能でした。
CPU-Z 4765.0MHz
さらに、Intel グラフィックスドライバー、Virtuドライバーをインストールしたので、今後はQSVによる高速エンコードも利用可能になるはずです。
-
購入金額
10,480円
-
購入日
2012年01月04日
-
購入場所
マルツパーツ館 静岡八幡店
リンさん
2012/01/08
ケースに納めた後の青色LEDも素敵です。
OCのスコアも高めで羨ましいです☆
harmankardonさん
2012/01/08
でも，ASRock，目的が合致すれば，コスパが高くていいですね．
OCがんばって下さい．
ねおさん
2012/01/08
黒い基板にゴールドのコンデンサが、なかなかカッコイイです！
リンさんも、OC頑張ってください。まだまだいけると思いますよ。
ねおさん
2012/01/08
> Extreme３には，CORSAIR CMZ8GX3M2A1600C9Rが，かっこよかったかな？
いや、こっちの方が良かったかも・・・

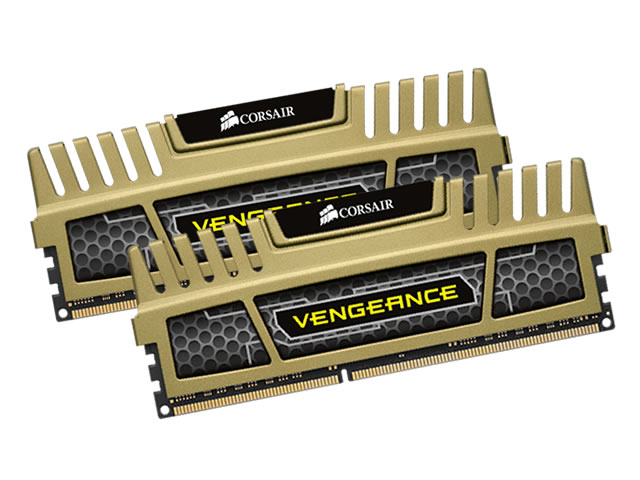

CMZ8GX3M2A1600C9G
> でも，ASRock，目的が合致すれば，コスパが高くていいですね．
もはや、変態じゃありませんからねｗ
> OCがんばって下さい．
これは、お互いに・・・
harmankardonさん
2012/01/08
実物見たこと無いんですが，本当にGoldでしょうか？
ねおさん
2012/01/08
ただ、1.35Vってのはちょっと気になりますね。
mickeyさん
2012/01/08
Goldのメモリもあるとは知りませでしたｗ
ねおさん
2012/01/08
> PC内部が、綺麗ですね（＾＾）
ありがとうございますm(_ _)m

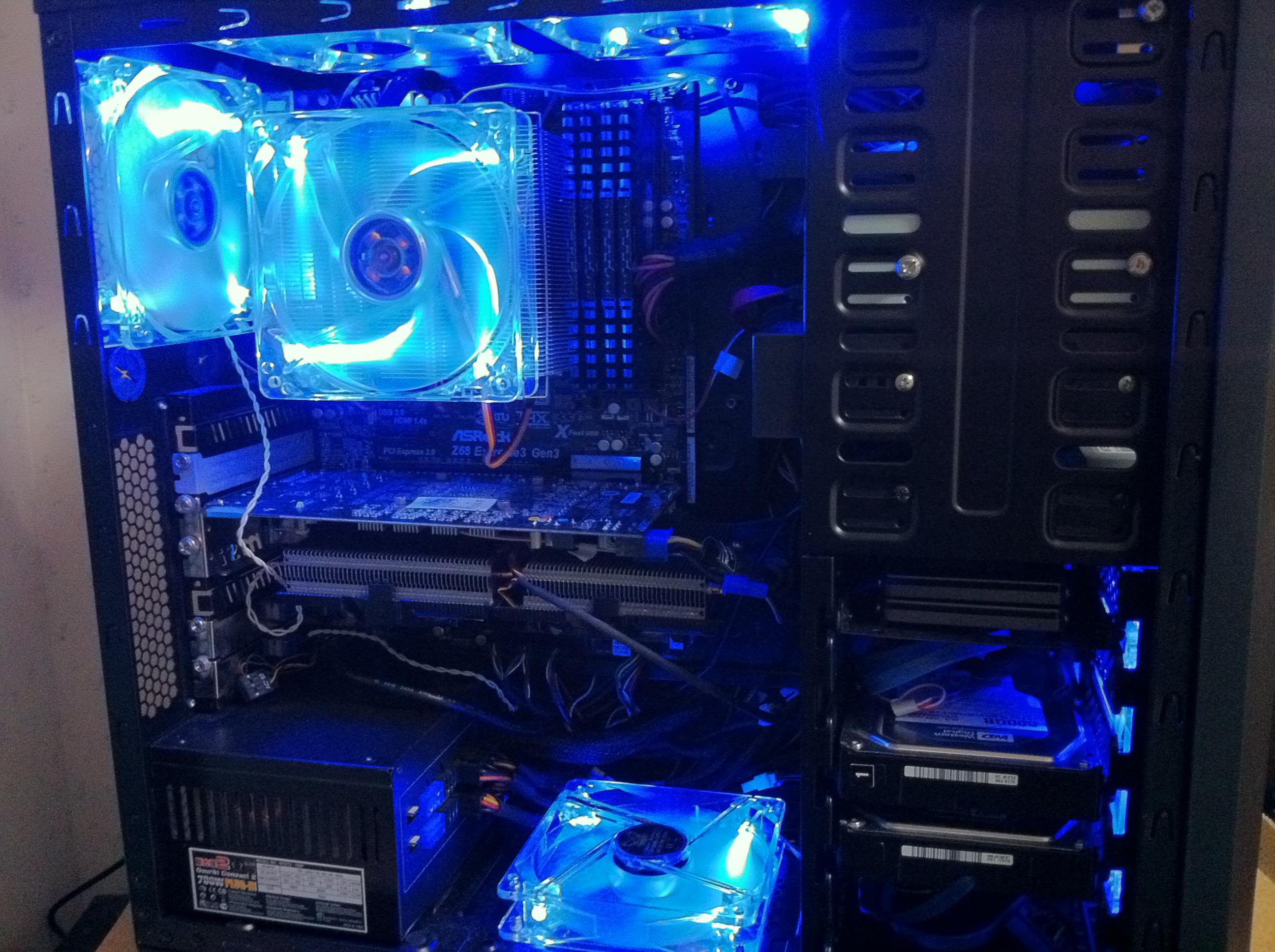

CPUクーラーをKABUTOに替えて、更に光らせてみましたｗ
