SONY MMカートリッジ XL-45

SONY MMカートリッジ XL-45

1975年、ソニーがオーディオブーム最盛時に販売したMMカートリッジ 当時製品化されたカーボン繊維をカンチレバー、ポールピースに複合混入し制振に使用してます。

ラインコンタクト針、炭素繊維とアルミを複合一体化したカーボンクラッド・カンチレバー、ポールピース部には、炭素繊維混入樹脂を採用、SN比改善で二重シールドケース構造 、 左右バランス特性のすぐれたクロス型磁気回路、マグネットには希土類マグネットを採用、テンションワイヤー採用カップ型ダンパーを採用 などが特徴です。

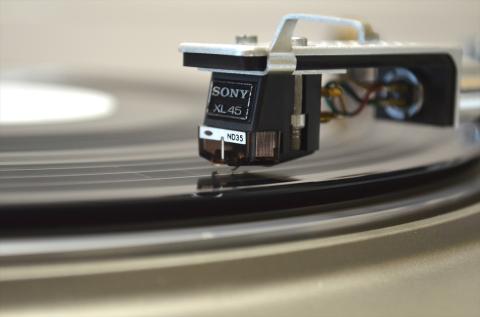

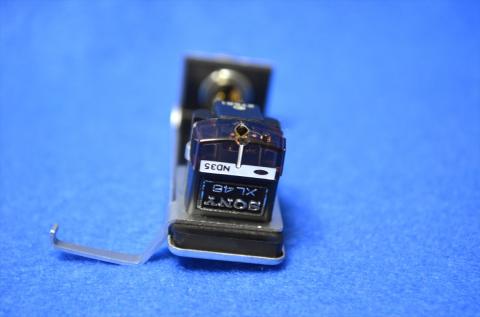

      交換針は無いのでXL-35楕円針が付いています 取り付けの互換性はあります

      ヘッドシェルは別売品です。

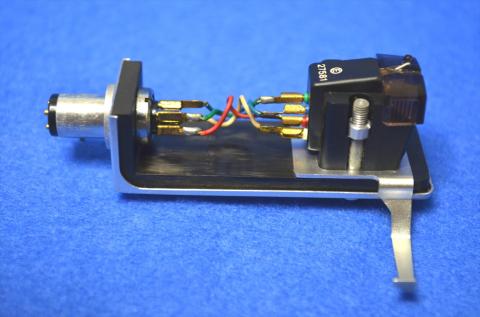

      カートリッジ筐体は小さいものです

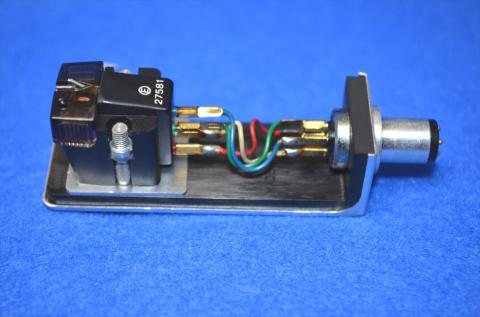

      27581は開発者のソニー社員ナンバーです?





      カートリッジ形状は美しいとも言えないのが残念...

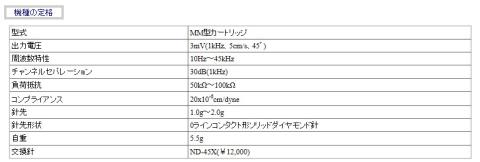

      定格 1975年頃 価格は25000円でした  現在価格なら5万~7万位です。







      -------------------- XL-35針ND-35で再生してみました  -----------------

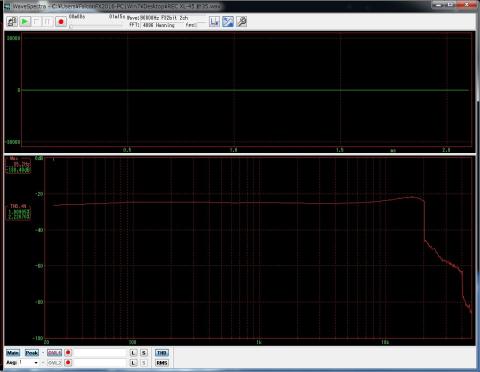

                  周波数特性 L-CH

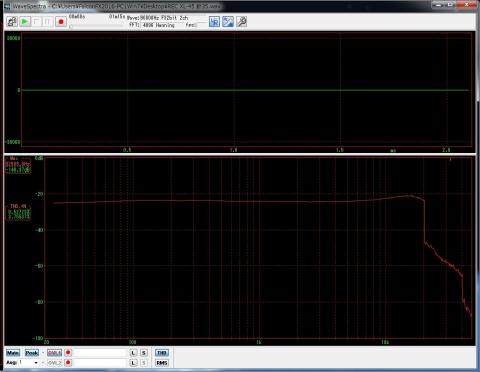

                  周波数特性 R-CH

                 1KHz再生時のスプリアス...  奇数波が少ないです ラテラル信号再生



周波数特性では20000Hzまで伸びています これは実測したMM型カートリッジでは良い方ですね

MM型カートリッジですがMC型に近いレベルと思います。 低域はダンピングが効いた低音ですが低音の量感は多いですね 良く言えば暖かい音質? 高音は抜けも良く明瞭なハッキリした再生音で歪みが少ないです。 但し、細かいことを言うと100Hz付近の低音はXL-35はブーミーな低音に感じますし、XL-45もダンプされているがレコードによっては低音ベースラインが強調される腰のある低音に感じますね MC型ほどには高域の切れは無いが聴きやすいゆったりした、ひずみの少ない再生音です。











                  XL-45で使用した交換針をXL-35に装着しF特を測ってみた

                  今回の場合はXL-45, 35のカートリッジ本体の差は高域に差が出るようですが

      低音の締まりに差があるような気もします、ですがヘッドシェルも違うので

      何とも言えないが...

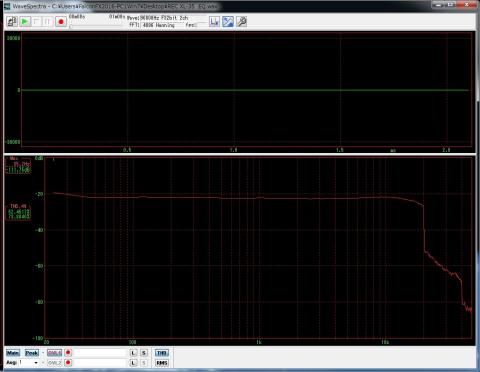

                   XL-35カートリッジ本体+ND35交換針













       その後、JICO製の交換針を入手...



         --------------------JICO製ND-45E 交換針使用--------------------



                 Win10  Realtek on board sound

                 JICOのXL-45E用楕円針です



                 横軸をLOG表示にしたとき

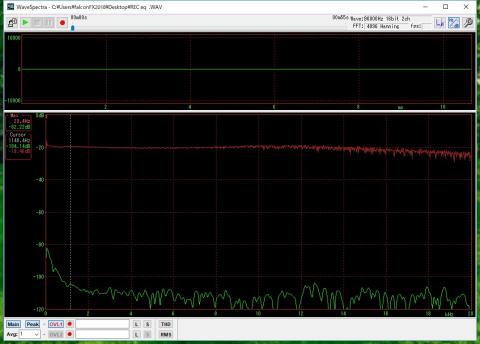

                  周波数軸(横軸)をリニアーにした場合 0-20KHz

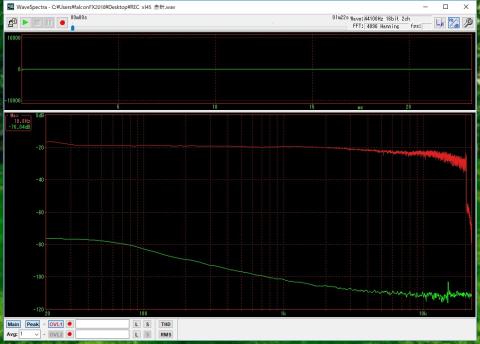

      SWEEP波形最終版 2019-11-30   ND45JICO新古針使用







測定時、下の機材使用
