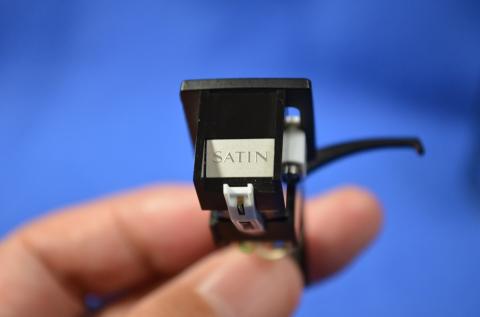

M-18E ,  かって京都にあったSATIN(サテン）社のMCカートリッジです　

色々試行錯誤されて、最後はゴムを排したアーマチュア機構やベリリウムカンチレバーで技術力を誇りましたが、ＣＤの出現以降廃業されました　独特な機構、音質で外国でも人気を博しました　

                 カートリッジ種別で交換針の色が白、黒、サテン文字が白、黒あるようです

レコードのカッティングマシンの構造を逆にして再生に当てはめたら一番理想的な再生ができると

いうアイディアで作ったカートリッジとカタログで言っておりました　でもオリジナルマスターテープなんて聴いたことないですから真実は不明です

M-18E  楕円針、

M-18X　コニック針 ,

M-18BX  コニック針ベリリウムカンチレバー

の３種類がありました（丸針のM-18というのもあったとの情報もあります）

オークションでたまに観るのは18E , 18BXです　　

またレコード針は本体側のマグネットに付くように交換針底部に鉄片が付いています

MC型ですが針交換可能です....ですが針はもう販売されていません

追記　2021-7-10  ；　2022-3-24再修正

今回のM-18Eは楕円針ですが、接合針でした　価格から言っても仕方ないのでしょう　

M-18Eは無垢ダイヤ針ですね　下画像のように楕円針で、レコード再生するとクリーニングでも取り切れないレコード溝の塵が採れます　

M-18BXは無垢ダイヤですがチップは凄く小さいです　ベリリウムカンチレバーですがチップは凄く小さい 最初摩耗したの？と思えたくらいでした　SATIN社最後に発売したM-21にもM-18Eと同じような交換針が付いています（M-21の最廉価品）M-18Eと白黒の配色は同じですが、ヤフオクで画像を見たところチップは無垢針でした  M-18E交換針はレコード溝内の塵を搔き集める能力が高くてほかの針では素通りするレコードでもM-18Eの針は凄く搔き集めるので針先のクリーニングとレコードのクリーニングが大切になります　手持ちのM-11E , M-14Eは結構大きめの無垢針が付いています  M-117は普及価格帯でしたので接合針でした　アルコールで清掃してたら針先が剥がれました。

　　　　　　　土台が金属に見えますがダイヤです　M-18E　　　　　　　

　　　　　　　　下画像では楕円状針が確認できます　真上から見た状況　M-18E

                 M-18E  楕円針です

                      40年前に作られたものですが今でも再生できるとは凄いでしょう？

                      技術って人間個人の技という事をこのカートリッジは示しているような。

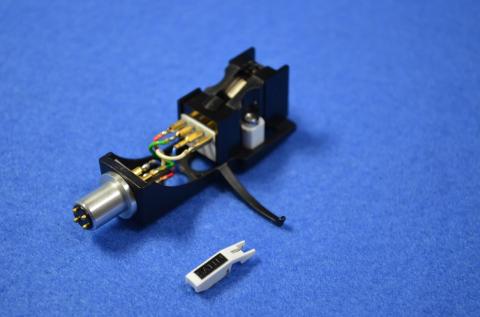

                   針を外したところです 　先端のほうに針を受けるアーマチュアがあります

　　　　　　再生音は所持してるSATINカートリッジでは一番良い音がします　

　　　　　　音質が良いのはM-21かもしれないですね　M-18BXは高音が足りない感じ　　　　　　　　

　　　　　　以下M-18E

　　　　　　高音が綺麗に再生される　中音ははっきり明瞭に再生します

　　　　　　低音は硬質の低音ですが、その中に柔らかさをもって再生されますね

　　　　　　全体的にシャープな音色で、どんと量感豊かに再生される音ではないです

　　　　　　一日中、長く聞いていると疲れますがキリッとした音質と言えるでしょう

　　　　　　で、歪が少ないですね　清聴さの中の豊かな音とでも言いましょうかね

　　　　　　従来のSATINカートリッジは煌びやかな高音、締まった低音という感じですが

　　　　　　当M-18Eは豊かな中低音が加わります　円熟味に到達した再生音でしょうか。　

　　　　　　 針部分がアーマチュアを押し下げないように針ホルダーで防止しています　　　　

　　　　　　  交換針----鉄片になっていて本体の発電用マグネットにぴったり付きます

規　格 　　Ｍ―18Ｅ，Ｍ―18Ｘ，Ｍ―18ＢＸ
 周波数範囲　　　　　8Hz～30KHz, 45KHz, 50KHz, 50KHz
クロストーク　　　　35dＢ：1KHz　25dＢ, 30dＢ, 30dＢ：30KHz
インピーダンス　　　30Ω, 30Ω, 20Ω　50KHzまでほぼ純抵抗
負荷インピーダンス　30Ω～200Ω  50KΩでも可（負荷インピーダンスは低いほど
　　　　　　　　　　音質良好となるが、30Ωでは出力電圧は下記の1/2となる。）
出力電圧　　　　　　2.5mＶ, 2.0mＶ, 1.5mＶ 50mm／sec ＲＭＳ　45°
コンプライアンス　　20, 20, 25（×10-6cm／dyne）
針　　圧　　　　　　0.5～1.5ｇｗ, 0.5～1.5ｇｗ, 0.3～1.2ｇｗ（推奨値）
針　　先　　　　　　0.2×0.8ミル楕円針, 0.1×2.5ミルコニック針,
自　　重　　　　　　9.2g　　　　　　　　0.1×2.5ミルコニック針
 ●数値が二つ以上表示されているのは　Ｍ―18Ｅ，Ｍ―18Ｘ，Ｍ―18ＢＸの順序。
　出力電圧がタイプで違うのはMCコイルの巻き数が増減している為ですね

●MCカートリッジですが出力電圧が高いので昇圧トランス無しでも再生可能です　

　　　　------------------------------------------------------------------

　種別          針　　　先  　交換針ホルダー  SATIN文字
18―ＮＥ　　楕　円　針　　　　白　　　　　　黒
18―ＮＸ　　コニック針　　　　黒　　　　　　白
18―ＮＢＸ　コニック針　　　　黒　　　　　　黒
　（18―ＢＸはカンチレバーに比重1.85の超軽金属ベリリウムが使用されています。）
カートリッジ　　　　　　　　交換針
Ｍ―18Ｅ　　¥25,000　　　18―ＮＥ 　¥10,000
Ｍ―18Ｘ　　¥32,500　　　18―ＮＸ 　¥15,000
Ｍ―18ＢＸ　¥42,000　　　18―ＮＢＸ ¥22,000
（金額は1975年頃と思います）　



周波数特性 :  8KHZ近辺から上昇しています（スポット周波数をWAVE録音再生したグラフ

ピーク部分が値になります。

スポット周波数再生画像　下-RCH , 上-LCH  15KHZ付近高域が上がる傾向にはあるようです

周波数特性だけでは音質は決められません　針、カンチレバー、コイルの材質形状、マグネット

他の条件等で音が変わります　　

　　　　　　　　　　　　　　　　　　100hz以下はaboutです

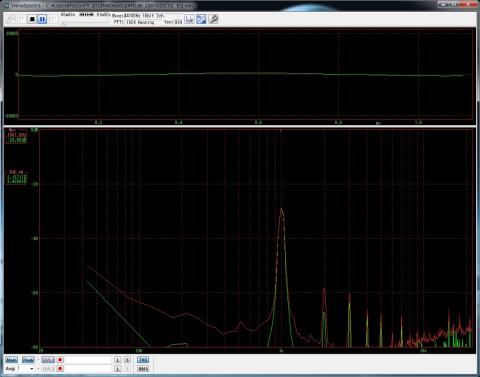

　　　　　　1KHZ基準信号再生時の高調波スペクトル　3次高調波 -30db

カートリッジは周波数特性では現れない、コンプライアンス、材質の響き、カンチレバー材質、針先コイルの巻き数など諸々の要因がありかなり聞き分けるのも難しいですね　

                 SWEEP波形　左CH 　　　　

                  SWEEP波形　右CH         　　　　

                  左CH  1KHz高調波　　　　　　

　　　　　　 1KHz高調波　右CH

2016-may-1

F特、スペクトル画像追加、文章　加筆/削除/訂正　

2019-1-16  SWEEP波形追加　　

　　　　　　PC SOUND BLASTER入力（高域ロス補正済み）

　　　　　　AMP:TA-E86 MM-POSITION　SOFT:WAVESPECTRA　　

                  RECORD : VICTOR TRS-1007
