センセーショナルだった NEC A-10 の音の片鱗ぐらいは味わえるかな?

20161224 16時頃到着

基板寸法「100!!」x150mm



構想としては

1.ケーシング

 我が家は筐体はタカチHENシリーズで統一しているが、内部溝にピタリとはまる!!

 ・HEN110420B 背の高い電解コンデンサ(KZかSILMICⅡ予定)は横倒しの要あり

  (50Vの場合:C105,205 470µF、C109,209 1000µF)

  (25Vの場合:C109,209 1000µF横倒し)

 ・HEN110620B こちらなら立ても余裕

  ※こっちに決定、参考寸法W112xL200xH66.6mm



 ・基板右前のシルク「ステレオ時代」「KVS A-10SG」は出来れば外から見せたいですね。



 ヒートシンク+厚さ10-11mmのアルミフラットバー

 ここが悩み処。これを側面(W112が前面)に置くか、前or後面(L200を前面)に置くか…

 (HEN内部には決して置けない、L200の片方=後面に側壁状に外付け)

 ・Fisher Elektronic SK42-75-SA 75x200x25mm 1.4K/W \1,558x1.08

  http://jp.rs-online.com/web/p/heatsinks/1898628/

 ・1pcs Aluminum Heatsink for LM3886 TDA7294 SK3875 amp DIY 160*62*32mm

  http://www.ebay.com/itm/131774242763?ssPageName=STRK:MESINDXX:IT&_trksid=p3984.m1436.l2649 \762+送料\727

 ・Fisher Elektronic SK85-50-SA 50x160x40mm 1.3K/W \998x1.08(パーツセットの非加工品)

  http://jp.rs-online.com/web/p/heatsinks/1898173/

 ・Fisher Elektronic SK58-50-SA 50x150x27mm 1.7K/W \744x1.08

  http://jp.rs-online.com/web/p/heatsinks/1898432/



2.主要電解コンデンサは、ニチコン KZかELNA SILMICⅡ予定

 A-10のゴリゴリ押し出す感じ(聴いた事無いけどイメージ)出すには

 低域の押出感のあるKZが高域の上品なSILMICⅡ(これも一般より低域は確保できる)より

 ふさわしいのかな、場合によっては旧OS-CON1000µF/16Vの投入も考えよう。

 何時もは使わないがリーズナブルで元気なFGも良い線かもしれん。



3.抵抗

 DAC用にMELF0204/0207色々な値集めてるので、2-3種をRSで買い足せばOK。



4.主IC:TDA7396は、AliExpressに20161217発注済み(納期15-29日)

 \183x2個+送料\185=計\550



 20170107着荷、まあまあ早かった。

 出品には新品とあったが中古品に見える、価格からしてまあそんな物でしょうw

 リマークした偽物ではなさそう。



5. 2回路オペアンプ(J-FET)x4個は、ebayに20161217発注済み

 ・OPA2134(パーツリスト指定品)4個で\419(納期20161228-20170123)

 ・OPA2604(2134で不満な時用?)4個で\422(納期20170117-20170217)

 1回路OPA627AU(AP/BPは無理)x8個は、価格/発振の回避等手に負えそうもないのでpass。



 両方とも20161230着荷、今回は超早かった。



20161224

ジャンパの考察

・J101,201、J104,204、J105,205は、裏の太いパターンに沿っている

 →大電流を流すための導体断面積稼ぎ

・J102,202、J103,203は

 →クロス配線の為の純粋なパターンジャンプ





20161231

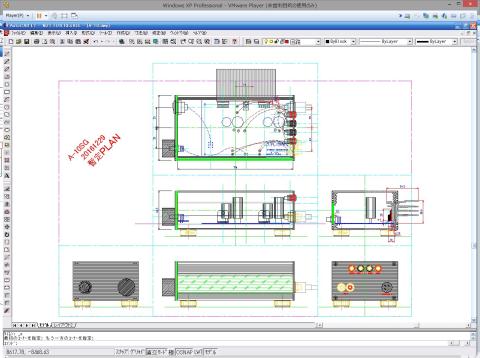

暫定PLAN制作

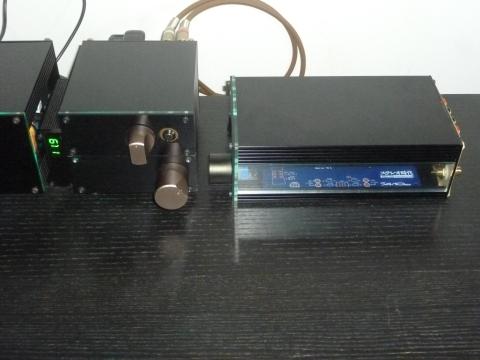

・パーツを暫定ケースに仮置き

・基板のロゴが見えます!、OS-CONの方が見栄えが良いかな。





 断面詳細 断面詳細



 ヒートシンク↓に最終決定

 ・AAVID THERMALLOY 0S568/100/B 2.46K/W \903 20170215入荷予定。

  20170109現在2/22に入荷予定がどんどん伸びてる、組めないorz

  http://jp.rs-online.com/web/p/products/7124428/

  L=100mm(1.82K/WのL=150mm \1072 も製品あり)

  多分8Ω7.5w+7.5Wの1/5も使わないので放熱能力半分程度で行けると思う。

 ・熱伝導版/スペーサー 銅板20x20xt1.2mm \173(5枚組)ebayに20161229発注済み。



 断面詳細

  基板にVR直付けだとケースこの向きでは一部カット(ピンク斜線)要なので却下。



  コンマ1mm単位でヒートシンクをケースに噛み合わせてる。

  現状、図面による形状チェックのみで、TDA7396の足の曲がりの実際の仕上り、

  ヒートシンク/銅板の精度等、現物を全て手にしないとこれ以上は進まない状態。

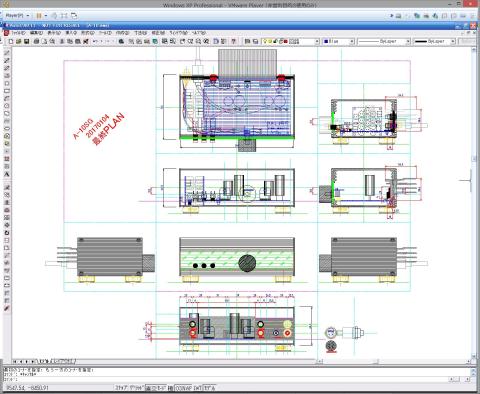

最終PLAN

・本来望むのはこれ、端子/つまみパネルの変更のみで可。

・基板オフセット、ヒートシンクのL=100mmは背面端子類の設置場所確保の為。

・VRは前面透明アクリル板に取付け、引出し配線がつまみで概ね隠れると良いが…

・プッシュスイッチは、左からVR有効/スルー・メイン電源on/off・基板通りのスタンバイon/off

 (これも1-2mm浮かさないとVR直付けと同様ケースに干渉する。)





・20170104 CAD図変更

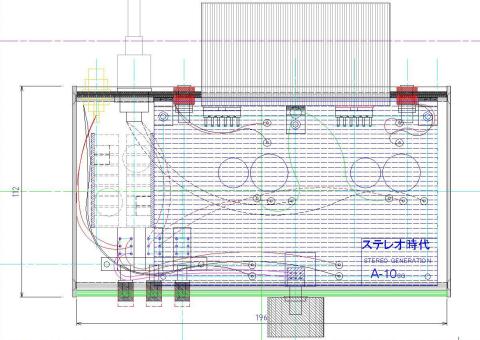

 平面詳細図:配線の検討 上手く信号系と電源系は分けられる。

       DC12Vx2系統の場合でも一応Susie25Vx2はスペース的に配置可能。

       (電源前に計画中のACノイズフィルター入ればSusieは無くて良い)

  • 購入金額

    2,160円

  • 購入日

    2016年12月24日

  • 購入場所

    Amazon

19人がこのレビューをCOOLしました!

コメント (17)

  • mr_osaminさん

    2016/12/25

    ケーシングはいつもの通り、CR-Xさんの参考にさせていただきますw
  • CR-Xさん

    2016/12/25

    ヒートシンク悩み中
    CAD化して寸法シビアに詰めないと、部品調達も加工の可否判断できませぬ。
    年末年始でボチボチ起こしましょう。

    ↓見るとコメントはステレオ時代の中の人かな?
    http://open.mixi.jp/user/13314670/diary/1957576658
    付録シリーズ化期待してたけど、苦労大きかったのか今回だけみたいです。
  • mr_osaminさん

    2016/12/26

    もう割り切って100均のアクリルケースあたりで納めてみようかしらんw
