ぼちぼち作り始めました

遅ればせながら、自分へのクリスマスプレゼントとして、本だけ購入しました。

そうそう、他の付録付き雑誌と違って、本の内容も面白いです。



2016年1月8日追記

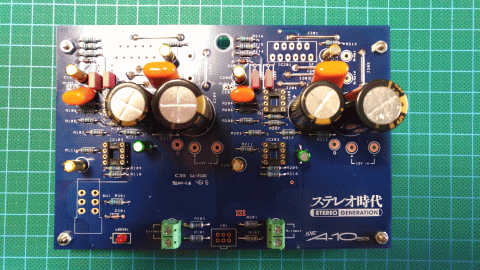

Power-ICとスイッチ以外を取り付けました。





2016年1月9日追記

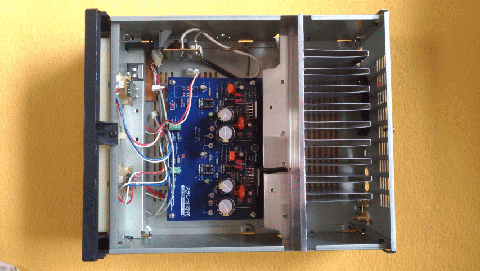

YAMAHA A-100の中身を取り去って、A-10SGの基板を置いてみました。

でも、トランスの設置スペースは無いですね。

A-10SGの上の空間が空いているので、そこにトロイダルコアトランスを載せる検討もしてみます。

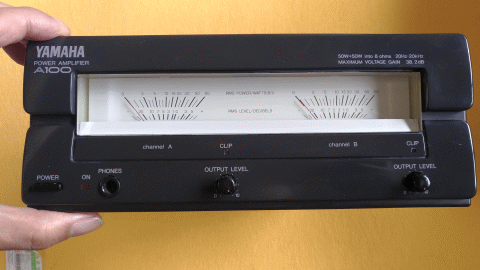

フロントパネルです。

  • VUメータは活かせそうです。
  • ボリュームが左右別々なのがちょっと面倒です。
  • 可変抵抗が8.5KΩという中途半端なものですが、機械工作がいらないので、とりあえずそのまま使ってみます(A-10SGの指定は10KΩ)
  • PHONES端子は、アンプを内蔵させれば使えるのですが、ボリュームが付けられません。

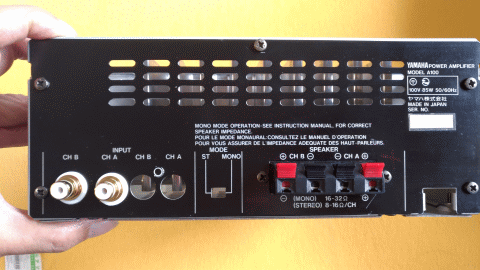

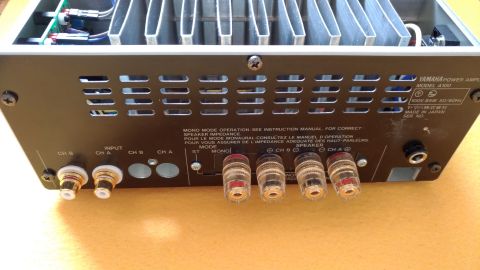

リアパネルです。

  • とりあえずRCA端子を付けました。





フロントパネルとヒートシンクはそれぞれプラスチッククリーナーとピカールで磨きました。ピカピカつるつるが嬉しくなります。



2016年1月14日追記

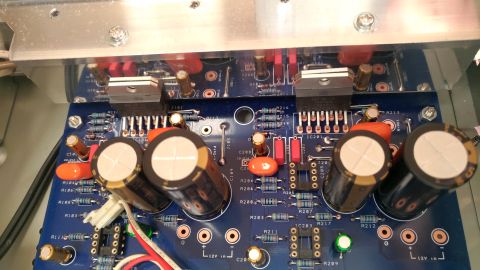

A-100のヒートシンクが横に張り出しているので、L字アルミアングルを使って取付ようと思っています。これもピカールでピカピカです。





2016年1月15日追記

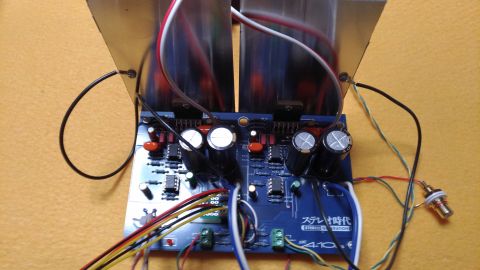

ケースに組み込んでから音が出ないと悲しいので、音出しテストをしました。

アルミ板で放熱をしています。(GNDの接続も忘れずに)

はっきりとしたシャープな音がしました。

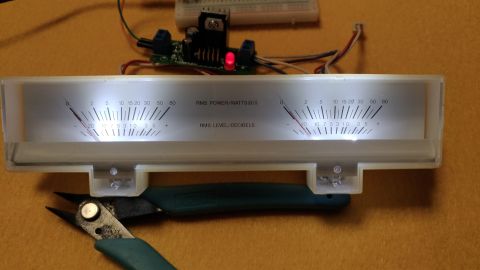

VUメーターのランプもLED化しました。



2016年2月8日追記


12VのACアダプターシングル版で、一応組みあがりました。

エージングも兼ねて聞き込んでいますが、すっきりとしたいい音です。

以下の改良を考えていますが、どの程度音が良くなるかわからないので、他の方の

作例を聞いてみたいです。

 ・OPアンプの交換

 ・電源OFF時のPOP音の改良。

 ・ACアダプターの分離(2個使い)

 ・ICの定格まで電圧を上げる(18V)



2016年2月11日追記

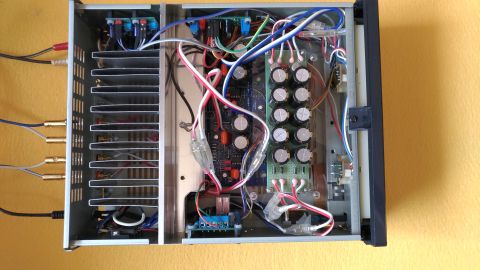

電源レギュレーター、スピーカー保護キット、VUメーターアンプを組み込んで、

一応組みあがりました。





2016年3月20日追記






元のスピーカーターミナルをくり抜いて、バナナジャックが付けられるターミ

ナルに取り換えました。

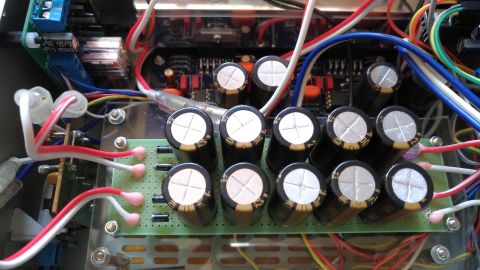

電源回路にコンデンサを追加しました。



2000μF×10です。電源OFF時のPOPノイズが無くなるかと思って付けたのですが

残念ながら駄目でした。これで完成とします。



えっ、音は?

普通だと思いますw




2017年5月21日 追記

組み上げてから、中音(ボーカルが特に)ビビるような現象が発生していました。

どこかで発振でもしてるのかと思いました。

ものは試しで入力部分に入れている、VUメータ基板を外してみたらビビりが無くなりました。



この基板の入力部分の回路とA-10SGの入力部分の回路の相性が良くないのでしょうか?

とりあえずVUメータ基板を外しましたが、バッファ回路を入れるしかないのでしょうね。
