21世紀の真空管

これはノリタケ伊勢電子の蛍光表示管の技術を応用し、KORGと共同開発した、低電圧で動く双三極管(直熱管)です。去る9月23日に発売されました。購入は、秋葉原の秋月電子、大阪日本橋の共立電子(シリコンハウス、デジット)、通信販売(スイッチサイエンスやKORG直売)で行えます。

普通、真空管といえば200Vや300Vといった「殺傷力のある」プレート電圧が必要ですが(YAHAアンプや0dB HyCAAアンプなどは例外として)、そのような「普通のプレート電圧」を使うことなく、5V電源で手軽に使える真空管です。
まさに「現代によみがえった真空管」といえるでしょう。



従来の真空管と違い、かつて電卓で使われていた多桁管やノリタケのキャラクタVFD、グラフィックVFDと同様の平たい形状をしています。ミニチュア管(戦後主流になった真空管の形状。0dB HyCAAで使用した12AU7はミニチュア管)と比べコンパクトな形状です。

また、ほとんどの真空管が傍熱管であるのとは対照的に、Nutubeは電力の効率で有利な直熱管となっています(初期の直熱管にも暖機時間が短いというメリットがありました)。直熱管は使い方が固定バイアスのカソード接地に限られますが、発熱が少なく、寿命も公称3万時間と長くなっています。

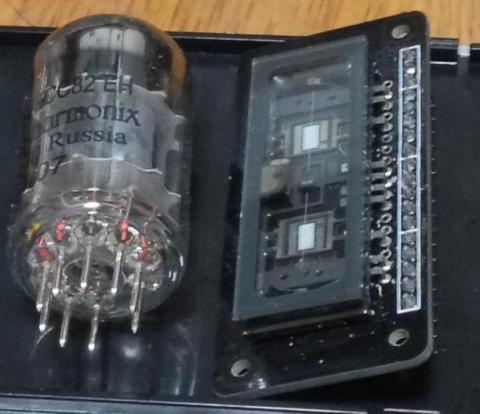

左がmT管、右がNutube
左がmT管(12AU7)、右がNutube(変換基板に実装したところ)



ノリタケのVFD製品と同様、三重県の同社工場で生産されている国産管です。

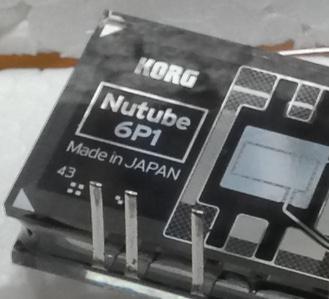

ノリタケのVFDは国内生産、Nutubeも国内生産だ
ノリタケのVFDは国内生産。Nutubeも当然 Made in Japan だ



早速試聴……といきたいところですが、購入したのはあくまでも真空管という素子です。これを使ってアンプ回路を組む必要がありますが、残念ながら私は真空管に馴染みがありません(但し電子工作の経験は1年半くらいありますし、半導体オペアンプには馴染みがありますが)。

また、本体から出ているピンは一般的に電子工作で使われる2.54mmピッチではなく2mmピッチなので、ユニバーサル基板などで使うには変換基板が必要です。1列20ピンの変換基板は一部の電子部品店にはありますが、今回は最近共立電子から発売された専用変換基板を使用しました。



試聴用の回路は、Nutube公式サイトの使用ガイドやデータシートに掲載されている「1段増幅回路の例」が参考になります。今回の試聴ではこの回路とほぼ同じものを使用しましたが、「レギュレーターが3.3Vではなく3.0Vである」「出力バッファがFETシングルではなくオペアンプのボルテージフォロワである」「入力コンデンサの前にボリュームを付けている」という違いがあります。

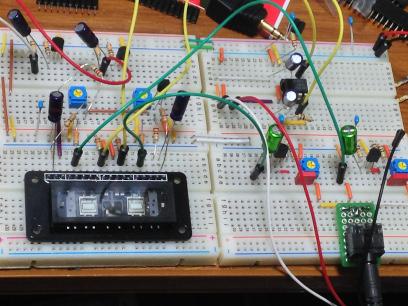

ブレッドボードに回路を組んだ様子
ブレッドボードに回路を組んだ様子



ノリタケのVFDと同様内部に蛍光体があり、使用中は青緑色に光ります。ただ、今回は6V(乾電池4本)駆動なので蛍光部分の一部(フィラメント周辺)だけが光っています。普通の真空管ではヒーターを赤熱させて使いますが、Nutubeのフィラメントは赤熱すると切れます

そうならないような定格は0.7Vが指定されており、電流は17mAです。オームの法則によりフィラメントそれ自身は41Ωの抵抗とみなせるため、抵抗分圧でフィラメントの両端間の電位差が0.7Vになるようにします。電池駆動の場合は、3端子レギュレータを併用します。ロードロップ3.3Vのものを使用しましょう(今回は電流に余裕のある3.0Vのものを使用しています)。

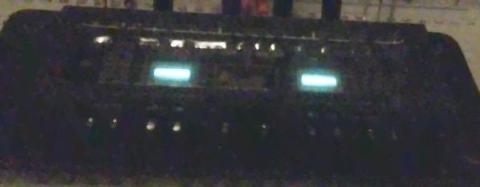

蛍光表示管と同様に光る
蛍光表示管と同様に光る





音質は真空管ならではの空気感があります。NJM4556Aをバッファに使った場合、真空管らしいウォームな印象のサウンドで、アノード電圧が6V以上のときはうまくいくようですが、NJM4556Aはバイポーラ入力なのでアノード電圧が低い(5V付近)と音が小さくなり低域がカットされます。

様々な要素を勘案すると、5V駆動でオペアンプバッファする場合はOPA2350がおすすめです。CMOS構成なので入力インピーダンスが高く、出力電流も十分出て、音質面でもおすすめできるからです。

その他には、オーディオ用パワーMOSFETや専用のバッファICなどを使う方法も考えられます。シミュレーション上、BUF634の成績が良好でした。実際に購入して視聴してみましたが(後述のポータブルアンプ)、こちらでも真空管らしいウォームな音質が楽しめました。

KORGが使用例として掲載している回路ではJFETのソースフォロワでバッファしているようですが、JFETのソースフォロワでは電流が足りないかもしれません。それでも、さらにバッファを接続するには十分な電流があります。





更新: 2016/11/13

ポータブルアンプにしてみた

今回はポータブルアンプとして使うため、シャーシに入れてみました。基板の裏に回路を実装したり、電池ボックスの下にも回路があったり、結構無理やり押し込んだ感じです。それでも、ポータブルアンプが作れるくらい小さいのは大きな特長です。mT管を使うYAHAアンプを持ち歩くのは難しいでしょう(12Vの電源をどうするかが問題ですし、大きさも問題ですし、何より発熱が問題です)。

今回使用したシャーシはタカチのSW-125です……が、これはプラスチック(ABS樹脂)なのでそのままでは携帯電話の電磁ノイズが盛大に入ります。アルミシャーシの加工ができるならばぜひアルミシャーシを使うべきです(私はABS樹脂しかやったことないし粉塵が心配なのでちょっと……)。

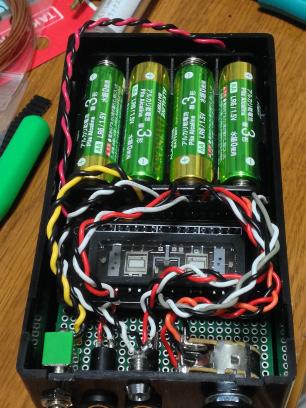

シャーシ内に実装したところ。但しプラシャーシは良くない
シャーシ内に実装したところ。但しプラシャーシは良くない。単3電池は意外と大きいことがわかる

何らかの理由でアルミシャーシを使えなければアルミシールドテープを丁寧に貼るとノイズを拾わなくなる
アルミシャーシを使えなければ、アルミシールドテープを丁寧に貼るとノイズを拾わなくなる



電池は意外と大きく、大きさと容量のトレードオフになりますが、結局9Vの電池を使うことにしました。単3電池を前提に作った名残でスペースに余裕があるため、2つ入れています。但し容量を稼ぐために並列接続しています。

9Vの電池が2つ入る
9Vの電池が2つ入る



ポップノイズ対策として、マイコンとフォトMOSリレーを使っています。機械式リレーのほうが音が良さそうですが、それでは消費電流が辛いので半導体のリレーを使っています。

今回出力バッファにはBUF634を使っています。もとは2回路オペアンプ用に設計したのですが、BUF634はオペアンプ用変換基板が使えるので最低限の改修で済みました。

  • 購入金額

    5,400円

  • 購入日

    2016年10月頃

  • 購入場所

    デジット
