プラグイン式のスリーブケーブルを自作する時に便利な商品
エーモンの小売でも良いのですが、５ｍ単位では微妙な端数が出てしまって無駄が多い。

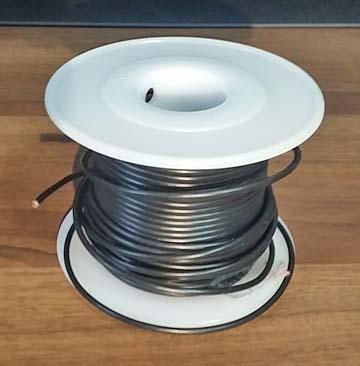

モノタロウで販売しているのは３０ｍ、１００ｍとたっぷりサイズです。
本商品は1.25sq（16AWG)になるので、ATX２４ピン向けですが、私の場合はPCI-Eケーブルも
これを使っています。
ケーブルが太いので型が付け易く、グラボのケーブルを上手くまとめやすいのと、
オーバークロック時の電圧を掛けるのも太いケーブルのが良さそうだからです。
以前に作成した時は、このサイズでEPSもSATAケーブルも造りましたが、SATAケーブルは
0.75sq（18AWG)の方で作らないと、ケーブルが太すぎてSATAコネクタのスルータイプが
取り付けし難いです。
1.25sq(16AWG）のケーブルで3mmのスリーブを通そうとすると、キツすぎて指先が死ねますが、
ピタッとしたケーブルを造りたい時は頑張るしかありません。
このサイズのケーブルでスリーブケーブルを造るときは4mmのスリーブの方が造り易いでしょう。

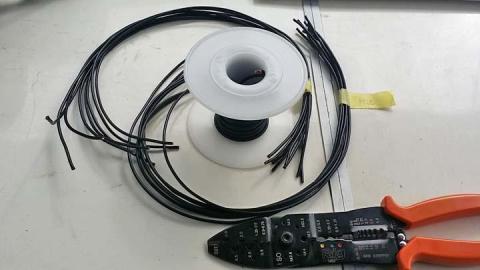

今回はこれを使ってSeasonic X Series 750W SS-750KM3Sのケーブルを作成しています。

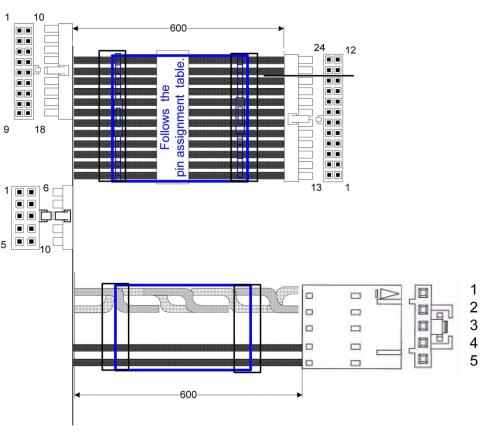

ATXケーブル、610mm×28本で、１７ｍ０８ｃｍ

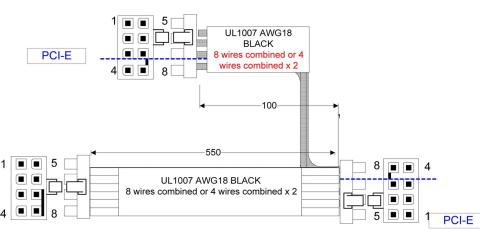

PCI-Eケーブル、560mm×16本で、８ｍ９６ｃｍを使用しました。
標準ケーブルより1cm長くしているのはピンを圧着する分としています。
３０ｍのケーブルですが、既に２６ｍ使用しています。
送料さえなければ・・
３０００円以上買えば送料無料だが、送料を払うとエーモンの５ｍをamazonで６個購入したのと変わらない価格になってしまう＞＜
無駄なく使えるのでトレードオフ
-
購入金額
1,190円
-
購入日
2016年03月26日
-
購入場所
モノタロウ
りゅうやんさん
2016/04/03
hidechanさん新作やってるんですね しかもケーブルから
私も最後の１台やりたいけど やる気とイメージが湧いてこないんです
推奨パソコン当選いただいたら頑張る かもしれないッスよ！ｗ
hidechanさん
2016/04/03
コメントありがとうございます。
seasonicの電源を購入してから2か月たってやっと動き始めました＞＜
せっかく５年新品交換保証なのに、付属ケーブルいじったら保証が切れちゃうのでケーブルから頑張ってますｗ
コネクターが２週間たっても届かないので、船便じゃなくって航空便にすればよかったな～と絶賛後悔中！
ワンポイントにfractal designのアイスブルーを入れるか、メモリの赤にするかで悩み中です＠＠
推奨パソコン当たるといいですね～
私もそれを狙ってパソコンのカテゴリでメイン機を登録してみましたｗ
りゅうやんさん
2016/04/03
またレビューご一緒出来そうな気がするんですよ
歳とるとなんとなく思っていた通りになるんです
そうならなかったら・・ 恥ずかしいｗ でも それだけです(ﾉ´∀｀*)
退会したユーザーさん
2016/04/04
でも長さがバッチリ決まって綺麗にスリーブ化できそうですね(*´ω｀*)
一応某T○Pさんには作り方をきいたのですが、どのサイズの奴が、中の線の抵抗とか
なんとか言ってたので別に関係ないとか、どうのいってましたが
(教えてもらっておきながらｗ）忘れてしまってるので出来上がったらUP希望です
少し勉強しておきたいので、できたらでけっこうですのでお暇なときにレビューしていただけると助かります(*´ω｀*)
hidechanさん
2016/04/04
またレビューご一緒できたら良いですね～
ケースがカッコいいからLEVEL∞のレビューしか応募していないので
倍率高そうですが・・
くっくまーさん
コメントありがとうございます。
以前にやってた方はプラグインでなかったのですが、長さが合わなくって綺麗にまとまらなかったので、コネクターを追加してプラグインに変えていました。
今回のseasonicはATXケーブルが２段に分かれていて２８本になっている上に、
右から左とかアグレッシブに配線がクロスしているので、同じ長さにすると逆に纏まらなさそうな空気感が・・
配線コードは、熱量が～、抵抗が～って計算するとややこしいですよね＞＜
PCの電源程度だったら、一般的な自動車用の配線コードで大丈夫そうなので
配線の経も気にしてはないのですが、
くっくまーさんの強烈な電源の場合は、ちょっと気にしないとダメそうですね＠＠
参考程度にここのHP（http://www.sei.co.jp/ewp/J/products/detail/pdf/8_11.pdf）をみて、
18AWG（0.75sq）以上あれば、だいたい大丈夫かなって程度ですｗ
退会したユーザーさん
2016/04/04
一から勉強やりなおしてみます(*´ω｀*)
電源実は６００Wのフルプラグインで、ピンアサインがマザー側と、電源側でクロスしないフルモジュラーケーブルのを買ってあるのですよ(*´ω｀*)
問題は長さで・・・・・・
とりあえず保障をとばさずにやろうとすると自作になるわけで、
熱量がどれくらいまでなら耐えれるのかと、どれくらいの電圧が流れても平気か
一かい、かなり前に教えてもらってたのですが忘れてまして・・・・ｗ
（そのときはショートケーブルキットを買って、さらに切断して、圧着ペンチで、コネクタピンを付けて、カプラーかませるやり方で早かったのですが
完璧さを求めるなら、hidechanさんの方法になるので凄く興味がありました(*´ω｀*)
出来上がり楽しみにしてます！(*´ω｀*)
hidechanさん
2016/04/05
すでに新作用の電源をお持ちだったんですね～＠＠
楽しみです＾＾
６００Wの電源なら、W=A×Vでざっくり６Aで１００度にならないケーブルってことで、
２０AWG（0.5sq）以上のケーブルなら燃えなさそうって理解です。
間違ってたらゴメンなさい。
AWG・sq対応表（http://www.kiryu-corp.co.jp/archives/download/dl_files/dl...）
前回作った時は、骨折して入院していた時の暇潰しだったので時間だけはあったのですが、ガンダムジオラマやらガンダムオンラインのイベントが多すぎて、なかなか進みません＞＜
