おぉぉっっっ、これはいい!!

mr_osaminさんに譲って頂いた基板・部品・トランスでなんとか組み上がりました。

ありがとうございました。>mr_osaminさん



なんとか全部品が取り付けられたHPA-12。

電源入れてもLEDが光らず・・・

AC入力は7.1Vで来ているんだけど、LEDには電圧が掛かっておらず・・・



よ~~~~く見るとD82とD83が逆でした・・・orz





ダイオードの向きを直してタカチのKCS150-60-249NSSに組み込み、パワ~~~~オ~~~~ン!!





天板の青フィルムはまだ剥がしてません。

ただいまエージング中。





■2017.02.28 更新

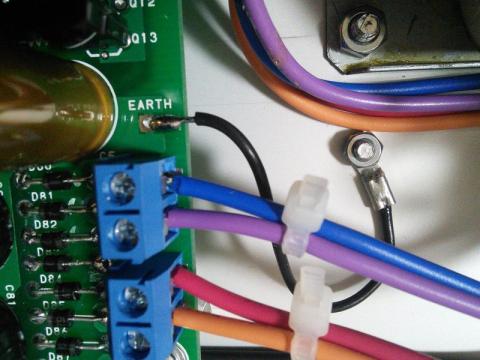

 シャーシへのアース接続を追加しました。

M3のネジを切ったのですが、アルミの2mm厚だとすぐにネジ山がバカになってしまったので、ナット締めになっちゃいました。





■2017.03.05 更新

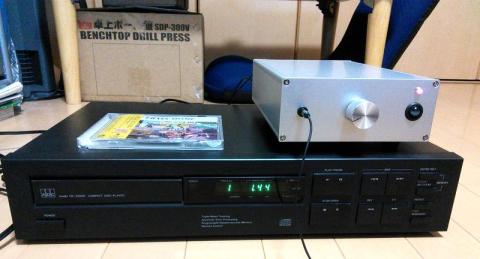

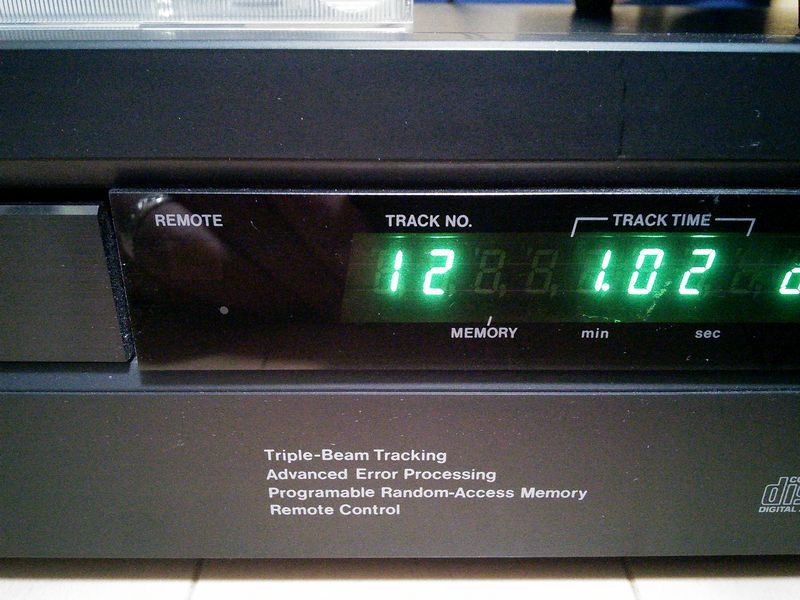

mr_osaminさんから頂いたADC CD-250XRを繋いでお楽しみ中。w





■2017.03.07 更新

デカールシールを貼って、オクで落としたグライコを繋いでみました。



  • 購入金額

    0円

  • 購入日

    2016年11月頃

  • 購入場所

20人がこのレビューをCOOLしました!

コメント (26)

  • mr_osaminさん

    2017/02/28

    おー!遂に!

    意外にパーツの点数が多いので、製作にはちょっと時間がかかったと思います。
    1基板なのでケースへの組み込みもしやすいですね。

    キレイに仕上がっていると思います。
    エージングが楽しみです。
  • yosyos888さん

    2017/02/28

    HPAの回路はどのパターンで作成されたのですか?
  • 通りすがりのおじさんさん

    2017/02/28

    >yosyos888さん
    純A級のバイポーラです。
    ACケーブルのルートやトランスの影響か、無音時のノイズが大きいです。
    ケースに触れるとノイズ音が変わるので、ケースのグランドもとらないと駄目ですかね?
