改造すればMegaRAID SAS 9260-8iっぽくなるRAIDカード

NECのExpressシリーズ用のRAIDカードです。

NECの型番なのでN8103-130となっていますが、カードはLSIのMegaRAID SAS 9260-8iの機能制限版OEM品で、MegaRAID SAS 9264-8iというモデル名でOSでは認識されます。

ファームウェアやユーティリティもすべてLSIのものが使用可能です。



MegaRAID SAS 9264-8iですが、MegaRAID SAS 9260-8iから

・SATA3非対応(9260はSATA3対応)

・キャッシュメモリ256MB(9260は512MB)

という2点が大きく異なります。





■SATA3に対応させる



このうち、SATA3に対応していないのはSSDを使う場合にデメリットなのですが、BIOSを書き換えればSATA3対応のMegaRAID SAS 9260-8iとして使用可能です。

BIOSの書き換えは単にMegaRAID Storage Managerで行うのでは無く、megarecというユーティリティを使って

・RAIDカードのSBR(ブートレコード)をバックアップ→NULL化→9260のものを書き込み

・ファームウェアを消去→再起動→9260用の最新ファームウェアを書き込み

という手順を踏む必要があります。



なお、私の持っているカードは9260のSBRを書き込もうとしたところエラーが出て完了せず、先に9260のファームウェアを書き込み→再起動→9260のSBRを書き込みで完了しました。

ファームウェア書き込み後、初回起動時はRAIDカードのBIOSを認識するのに2分くらいかかるので放置しましょう。



SATA3対応になったか確認する為、手持ちのSAMSUNG SSD 840を繋いでベンチマークを取ってみました。

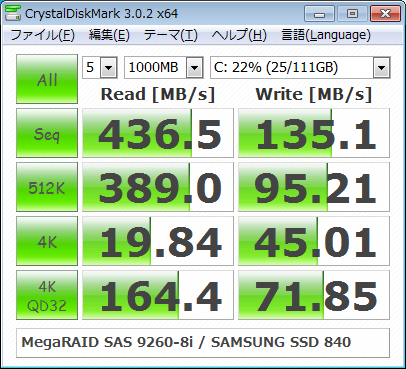

1000MB時(キャッシュ範囲外)

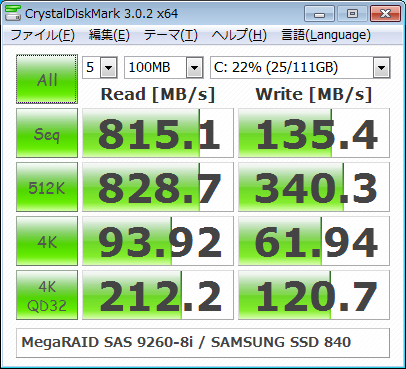

100MB時(キャッシュ範囲内)



RAIDカードのオンボードキャッシュに収まらない1000MBのベンチマークにて、シーケンシャルリード430MB/sを記録しました。



MegaRAID Storage Managerから確認したところ、SAMSUNG SSD 840がSATA3で認識されていましたので、ファームウェアの入れ替えによりSATA3の利用が可能です。




■安価にバッテリーを購入する



N8103-130用のバッテリーはN8103-123という型番なのですが、実はこれ以外にも利用可能なバッテリーがいくつかあります。

N8103-124という型番のバッテリーはN8103-123とバッテリーをカードから離したところに設置するためのケーブルの長さが異なるだけなので、どちらも対応します。



また、NECの説明では非対応ですが、N8103-120というバッテリーも使用可能。

このN8103-120はN8103-116/117/118/116A/117A(MegaRAID SAS 8708EM2のOEMモデル)用のバッテリーですが、実はMegaRAID SAS 8708EM2も9260-8iも、どちらもLSIiBBU06というバッテリーを使用します。



NEC側の型番がなぜ違うのか、N8103-120がなぜN8103-130に対応していないのかは不明ですが、手持ちのN8103-120をN8103-130に搭載してみたところ、問題無く認識して使用可能でした。



おそらく、本家のMegaRAID SAS 9260-8iなどでもNEC向けのN8103-120バッテリーは使用可能だと思います。

N8103-116/117/118/116A/117Aシリーズは古めのRAIDカードということもあり、安価でバッテリー搭載モデルが中古で出回っています。

安価なバッテリーを探している方は、こういったカードを探してみるといいかもしれません。

ただ、カードが古いとその分バッテリーも劣化していますので、注意が必要です。





■番外編:SAS HDDを使ってRAIDを組んでみた
