初めての自作編 自作するために購入したパーツ⑤



Fractal DesignのミドルタワーPCケース

Define R4 FD-CS-DEF-R4-BL Black Pearl』です。





 メーカーHP

http://www.xenon-jp.com/index.php?sub=define_r4&contentid=165





更新: 2018/01/18
購入の決め手

元々、見た目がかっこいい(ゴテゴテしてない、ピカピカ光らない)ものが好みです。



いろいろ検討した結果、ANTECの「SOLO II」かこの商品の2択に。



「Define Mini」もカッコいし、小さくて良かったですがMicro ATXなのが…。



お店で店員の方に相談したところ、「SOLO IIは大きい容量のグラボをつめないのでお勧めできない。」というアドバイスをいただいたので、最終的にこちらのケースにしました。




当初、他のパーツと一緒に、TUKUMOで買おうとしていたのですが。



TUKUMO通販とamazonは、送料無料で9930円なのに対し、TUKUMO店頭だと、10800円で送料別。



価格を合わせてくれるか確認してもらっている間に食事に。



再来店したら、責任者のOKが出てたので商談成立。



ところが、いざレジで精算したら送料とか言い出した。



結局amazonで購入しました。



おかげで1日長く待つ羽目に…。

更新: 2018/01/18
外観

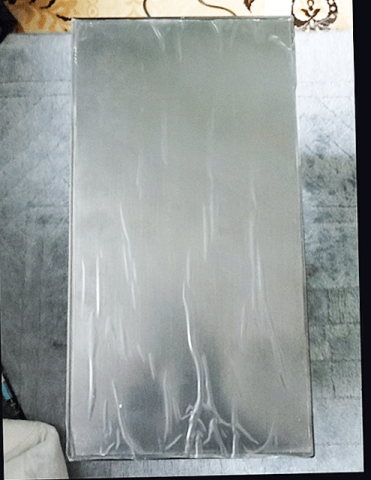

こういうの剥がせない…。

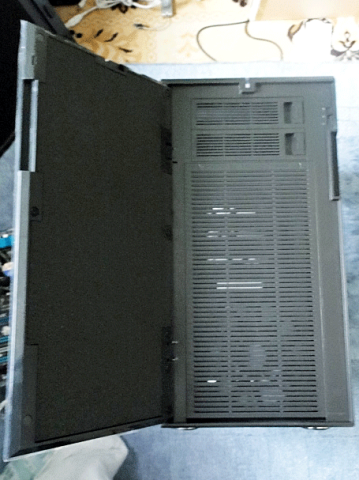

フィルタとクリップホルダーを採用

拡張ベイ 5.25インチ×2 / シャドウベイ×8 (ケージx2 5DD+3HDD)/ 2.5SSD×2





3個までコントロール可能な、三速ファンコントローラーがフロントに実装済み

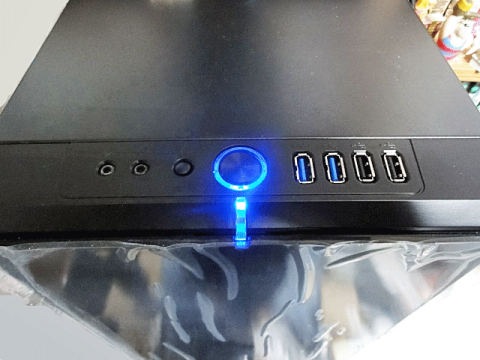

 フロントポートに電源スイッチ、USB3.0x2、USB2.0x2、

マイク×1、オーディオ×1装備





写真は各パーツ取り付け後の状態です。

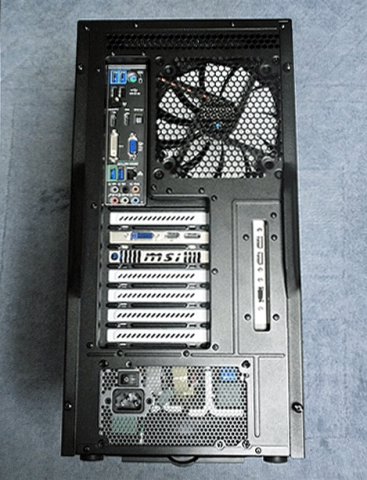

裏面部分には、拡張スロットが7+1 PCI-e を装着可能

電源は下部配置設計、電源FAN用のフィルターも装備されています。




長さ295mmまでのグラフィックカードが搭載可能。

HDDケージを取り外せば、430mmのグラフィックカードまで搭載可能。

高さ170mmまでのCPUクーラーが搭載可能。

対応マザーボード ATX/Micro ATX

7台まで冷却ファンを搭載可能





 サイズ(WxHxD) 232x464x523mm
重量 12.30 / 14.50 kg
素材 スチール及びプラスチック





上面





下面

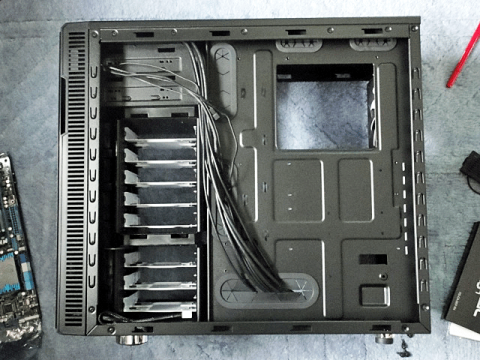

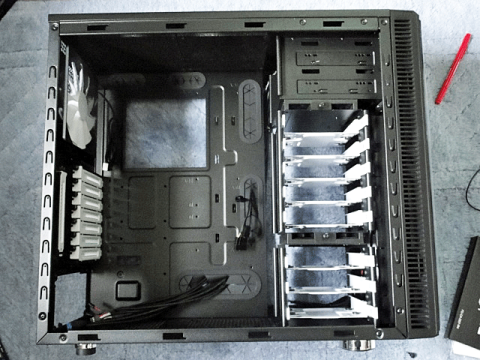

両サイドパネルが外せることもあり、中が非常に広いので扱いやすいです。



錆問題で話題になっていたので、隅々まで確認しましたが、錆は確認できませんでした。



ネジ穴によって閉まり具合がまちまちなところがあります。(特にマザーボードベースの穴)



フィルターだらけなので、内部に埃が入りずらそうなのが嬉しいです。



フロントポートの位置が…。



やはり一番下じゃないと使いずらいですね、見た目も良くないし

更新: 2018/01/18
付属品

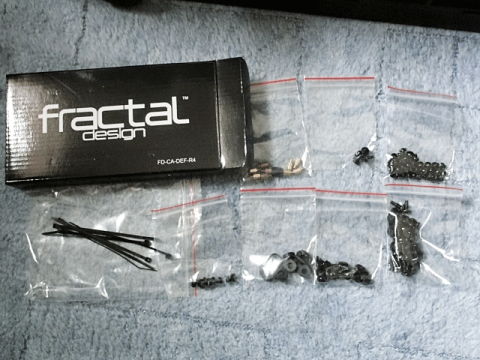

 付属品
六角スぺーサー、M/Bねじ、HDDねじ、電源用ネジ、ハンドルねじ、

FDDねじ、ケーブルタイ面ファスナー





 マニュアル



更新: 2018/01/18
パーツ構成







更新: 2018/01/18

(ほぼ)初めてのパソコンの自作





①マザーボードにCPUを取り付ける。













②マザーボードにCPUクーラーを取り付ける。



ケーブルが非常に気になります。

取り付けの時、気にしていたら、2回もグリスを触る羽目に。







③マザーボードにメモリーを取り付ける。






このマザーはつめが片方にしかないんですね、初めてかも(汗)







④マザーボードに無線LANモジュールを取り付ける。









⑤PCケースにマザーボードベースを取り付ける。





穴によって硬さがばらばら。



ケースに付属されている「マウントねじ固定用ソケット」を使うと楽です。





⑥PCケースにバックパネルを取り付ける。



いまいちちゃんとはまっているのかわかりずらかった







⑦PCケースに電源ユニットを取り付ける。











⑧PCケースにマザーボードを取り付ける。


あれ?マザーボードのねじが1本止まらない?

残部はずして確認したら、「マウントねじ固定用ソケット」が被さったままでした(汗)





⑨PCケースにSSDを取り付ける。











⑩PCケースにHDDを取り付ける。







⑪PCケースにブルーレイドライブを取り付ける。











⑫マザーボードにPCケースのケーブルを接続する。



Ⓐ電源スイッチ、リセットスイッチ



Ⓑ電源LED用ケーブル







ⒸPCケースのオーディオ用ケーブル







ⒹPCケースのUSB3.0用ケーブル








⑬電源ケーブルとSerial ATAケーブルを配線する。



Ⓐ電源ユニットのメインコネクター







Ⓑ電源ユニットの+12V 8ピンコネクター








Ⓒ電源ユニットから電源ケーブルをブルーレイに配線する。











ⒹSerial ATAケーブルをブルーレイに配線する。



光学式ドライブに使うSerial ATAケーブル(データー用)







光学式ドライブは「SATA3G」と書いてある水色の端子につなぐ。





Ⓔ電源ユニットから電源ケーブルをSSDに配線する。









ⒻSerial ATAケーブルをSSDに配線する。



SSDに使うSerial ATAケーブル(データー用)





SSDは「6Gbps」と書いてある白い端子につなぐ。





ハードディスクも一緒です、写真撮り忘れた(汗)



⑭ファンの配線



Ⓐ前面のファンと背面のファンを専用ケーブルにつなぐ







Ⓑ電源ユニットからファンコントローラーに配線する。









配線終了





⑮PCケースに2ポートUSB 20./1.0ポート eSATAモジュールを取り付ける。











⑯PCケースにグラフィックスボードを取り付ける。





電源ケーブルをつながないとピーピーうるさいぞ!(汗)

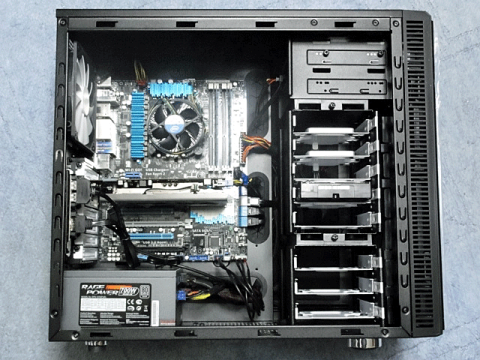

完成

更新: 2018/01/18

ファンの回転数と温度

ファンの回転数と温度

5V(約42%)





7V(約58%)



12V(100%)



更新: 2018/01/18
総評

感想



拍子抜けするほど簡単にできました。



時間は3時間以上かかりましたが(汗)



明らかなミスはクーラーのピンが1本方向が違っていたのと、グラボの電源さし忘れたことくらいでしょうか。



Zigsowの日記に写真をアップしたら、ミスをご指摘いただけたのでありがたかったです。



でかいだけあって、取り扱いが楽です、反面置く所に困りますが。



マニュアルが全く役に立たない。



裏配線スペースが広いので、ほとんどケーブルが隠せるのに、CPUクーラーのケーブルが気になる気になる…。





新しパソコンにしてもあまり驚きはないですね。



古いパソコンにSSD入れた時のほうが、格段にパワーアップを感じられました。



組み立ての時、マザボにでかいドライバー落として「びくっ」てなりました。



次は「水冷クーラー」取り付けたいです。



あとグラボもいい奴を、でも今のでも問題ないけど。







参考文献



日経BPマーケティング 『パソコンの自作 2013年春号』



 TEKWIND 『自作パソコン組み立てマニュアル』





719個目。



  • 購入金額

    9,993円

  • 購入日

    2013年03月25日

  • 購入場所

コメント (2)

  • Kitaさん

    2013/03/26

    私も「保護シール」は剥がせません。
    貼り直そうとすると、くっつきが悪くなるので、
    メーカーさんにはもっと綺麗に貼れって言いたいですね。

    ところで本題です。裏側配線で見やすくなりましたが、

    グラフィックボードの電源ケーブルは空中を漂い邪魔ですね。
  • UDさん

    2013/03/26

    Kitaさん>

    内部写真撮りなおそうと開けたら、SSDが認識しなくなりました(汗)

    もっかい開けたらケーブルが抜けてた…。

    グラボのケーブルより、CPUクーラーのケーブルが気になりますw
