いじる暇が欲しい..⇒ちょっといじったw

これもオーディオなんちゃってマニア道...かなぁ。
オーディオ道は入ると底なし沼であることがわかっているので、「なんちゃって」ですがそれでも一般の人から見ればずいぶん金をかけているかもしれません。

それもどちらかと言えば、手をかけることをいとわない、つか人と同じモノをそのまま使うことをヨシとしない性格でもあり、DIY系の商品に惹かれたりします。

「ハンダ付けなしで誰でもできる!USB DACキットではじめる高音質PCオーディオ」はインプレスから発売されたDAC(が付いた本)。普通のDACと違うのは出来合いでなく、抵抗とコンデンサを自分で挿入する、ということ。

...と言うことは他のモノと換えられると言うことでもある。

DACそのものは非常に小さい。B5の紙面に合わせた段ボールの箱の中央にぽつんと置かれたわずか5cm四方強のもの。
真ん中に小さな箱が入っている
真ん中に小さな箱が入っている
入力は当然USB。出力はアナログ(ステレオミニピンジャック)とデジタル(同軸)。
USBとデジタル出力側
USBとデジタル出力側
そして最大の特徴は本品(DVK-UDA01)がDAC「キット」であること。

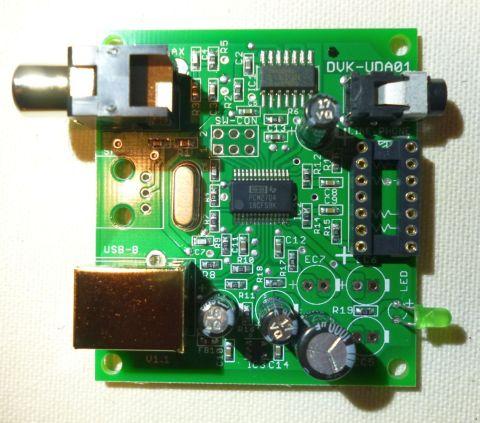

抵抗やコンデンサの交換・追加が楽しめるよう、ソケットや空きパターンがある
抵抗やコンデンサの交換・追加が楽しめるよう、ソケットや空きパターンがある
そう、添付されている抵抗・コンデンサを使っても良いのだが

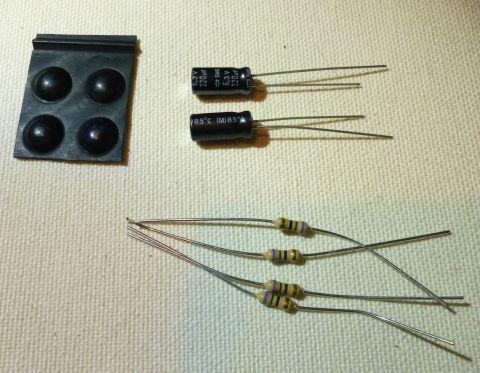

標準の抵抗とコンデンサ(と足)
標準の抵抗とコンデンサ(と足)
自分で換えて楽しむこともできる。さらに電源強化や光デジタル出力追加の方法も解説。

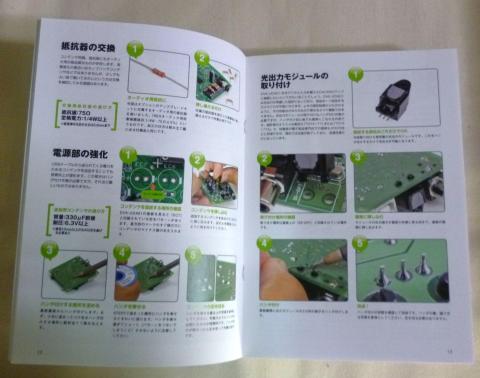

う~ん、いじりがいがありそうだww
う~ん、いじりがいがありそうだww

んで購入したモノには購入店の先着特典「DVK-UDA01交換用オーディオグレードコンデンサ(2個セット)」が付いている。

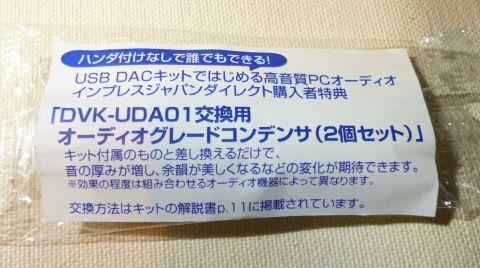

この袋が外装段ボールの片隅にプチプチに包んでペタっと貼り付けてあった(^^ゞ
この袋が外装段ボールの片隅にプチプチに包んでペタっと貼り付けてあった(^^ゞ
標準のコンデンサが日本ケミコン製の小型アルミ電解コンデンサSMGシリーズの定格電圧6.3V、220μFのもの(ESMG6R3ELL221ME11D)

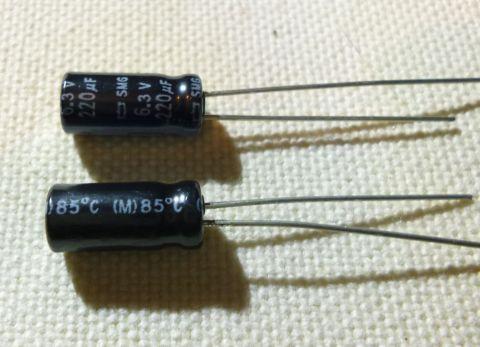

こっちが標準品
こっちが標準品

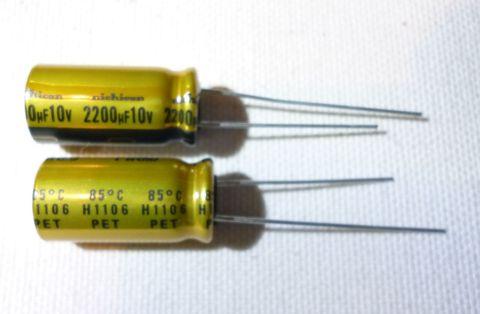

なのに対して、先着特典のモノはきんいろも眩しいニチコンのオーディオ用小型アルミ電解コンデンサFWシリーズ定格電圧10V、2200μFのもの(UFW1A222MPD)。
きんいろ、きんいろww
きんいろ、きんいろww
静電容量も10倍違うため、ヘッドホンなどインピーダンスの高いモノでも十分な低音駆動力が期待できる。

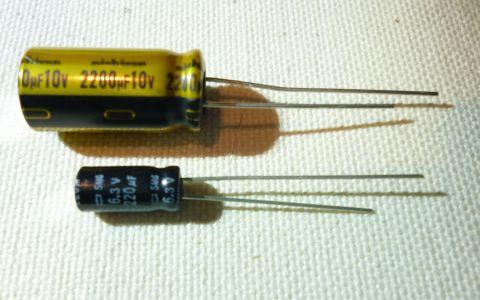

大きさはこんなに違いマス
大きさはこんなに違いマス

....ひょっとして...
.                           これ、沼?ww

と言うことで?沼(1)こと光デジタル出力端子(トスリンクTOTX177A)

を増設。

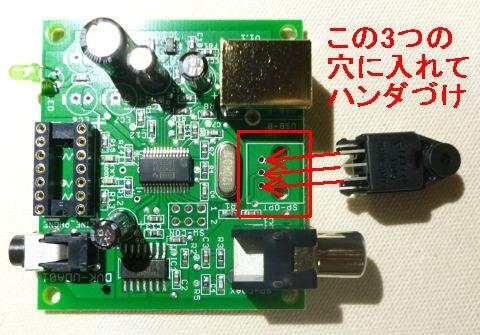

光デジタル端子を増設
光デジタル端子を増設
TOTX177Aの基板側には黒いプラスチックのストッパーが付いた突起と3本の金属の突起があるので、黒いプラの突起を丸い大きな穴に差し込み、3本の金属突起(端子)を基板の穴に挿す。

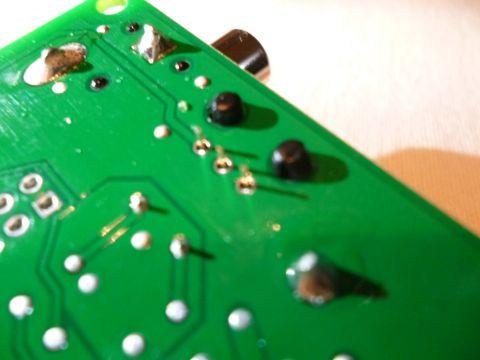

ハンダ盛る前
ハンダ盛る前

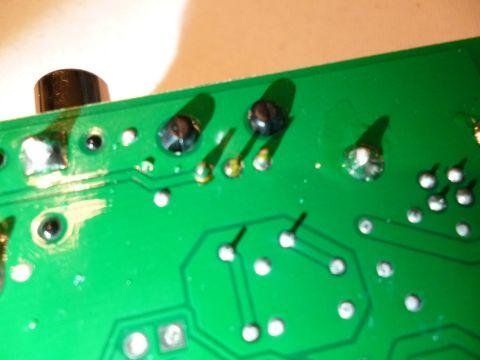

ハンダ付け終了(判りづらい...(^^ゞ)
ハンダ付け終了(判りづらい...(^^ゞ)
そして、その根本をハンダで固定して終了。実作業時間2分くらい?
これで光デジタル端子装備になった。

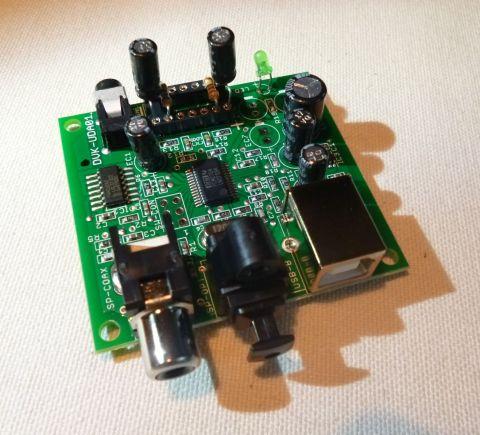

光デジタル端子増設っと。今は標準のコンデンサ乗せてます。
光デジタル端子増設っと。今は標準のコンデンサ乗せてます。

【DVK-UDA01仕様】
入力:USB 1.1
アナログ出力(ライン出力/ヘッドホン出力兼用):ステレオミニ
デジタル(S/P DIF)出力:RCA
対応サンプリング周波数:44.1/48KHz
対応OS:Windows 7/Vista/XP(64bit版および32bit版)
--------------------------
2012/04/22 TOTX177A取り付け画像・説明追加
  • 購入金額

    5,000円

  • 購入日

    2012年04月04日

  • 購入場所

    インプレスダイレクト
