自室にLANポートを持つモノが多くなってからは無線とルータ機能を落とした無線LANルータをスイッチングハブがわりに使っていたのだが、回線もauひかりの1Gbps光回線になり使用しているPCも有線はすべてギガビット対応になり、いつかギガビット環境に…！と思っていてやっと購入できたもの。
ハブ購入以前の我が家のネットワーク環境は以下の様になっている。
[auひかり ブロードバンドルータ(1Gbps)]
┃
(有線,Cat.5e)
┃
┣━━[Aterm 無線LANルータ(100Mbps)]
┃ └…(Wi-Fi,11g)‥PSP,共用PC,etc
┣REGZA 37Z1(100Mbps)
┃
┃
┣メインPC(1Gbps) ┐
┗ハブ代わり無線LAN(100Mbps)
┣Atom PT2サーバー(1Gpbs) 自
┣Acer 3810T(1Gpbs) 室
┣その他テスト時接続用
┗Wii(100Mbps) ┘
AAで非常に分かりづらいのだが、ハブが100MbpsでもメインPCはギガビットで繋げたいという理由で自室までわざわざ2本のLANケーブルを引っ張っていたのだ。
物理的にLANケーブルが邪魔というのもあり、Atomのサーバーもいい加減ギガビットに繋げたいという事で今回やっと購入に踏み切れた。
ハブに関してはどう選んだらいいかわからないので、以前日記で色々な方からアドバイスを戴いた。ありがとうございました。
以前から少し悩んでいたNETGEARの8ポートで4800円程の物と、れいんさんから教えて頂いたLogitecの物、またLogitecの物と仕様値段の似ているBuffaloの物と悩んだが、結局れいんさんに教えて頂いたLogitecの物に。
すべてギガビット対応で8ポート金属筐体というのは同じだが、NETGEARは本体が割と小さめ薄めで電源はACアダプタ、保証は本体が一生ACアダプタが2年。本体の保証が一生でもACアダプタが2年というのは実質保証は2年かな…というのと、LANポート側にアクセスランプがあるのがあまり気に入らなかったのでパス。
Buffaloと最終的に悩んだが、震災の影響で日本製のコンデンサから海外製のコンデンサに変わっていたBuffaloと違い、相変わらず日本製を使用している(と謳っている)Logitecの物にした。

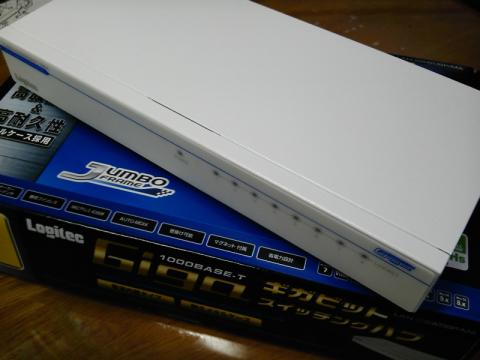

製品本体。シンプルな外見。

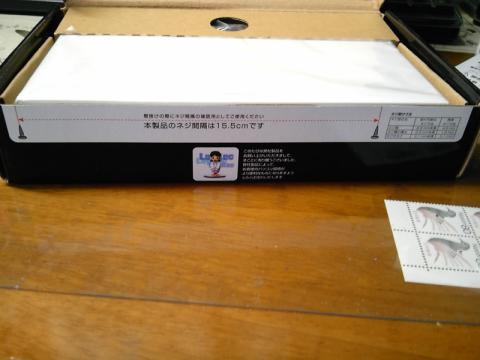

蓋をあけたところ。
今回は使用しなかったが、このような配慮はユーザーにはうれしい。
想定外(?)だったのが、本体のサイズ。
所謂無線LANルータというのはよく電気屋などの展示で見るのだが、スイッチングハブはあまり見たことがなかったのでサイズが少々おもしろかった。
まず厚さ。乾電池とねんどろいどぷちが目安になればと思う。まぁ想定なサイズ。

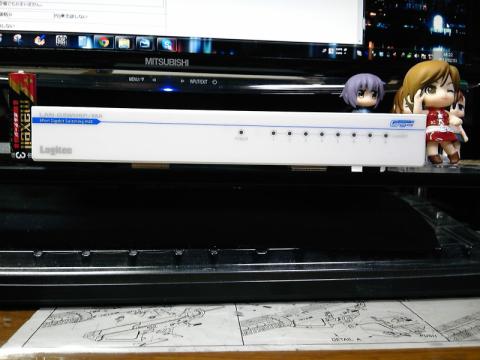

厚さ。乾電池半分少々。
スチールラックに逆さからつくほど強力だが、ケーブルで負荷がかかると少々不安。

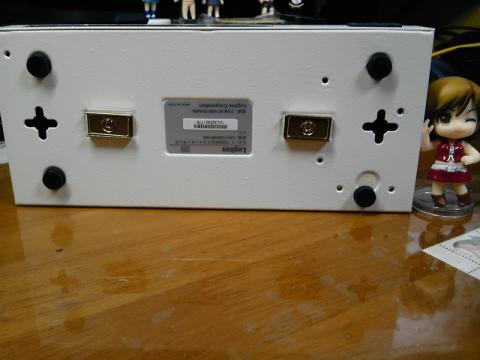

奥行き。メイコをすこし越える

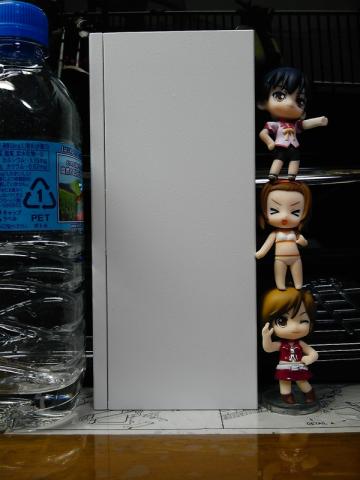

ねんぷちx3+α、500mlペット弱くらい。
製品をしげしげと見ていたら、分解すると保証が切れるVOIDシールが見つからないので、これ幸いと分解してみる。と言っても中が見えるレベルに蓋を外すだけなのだが。

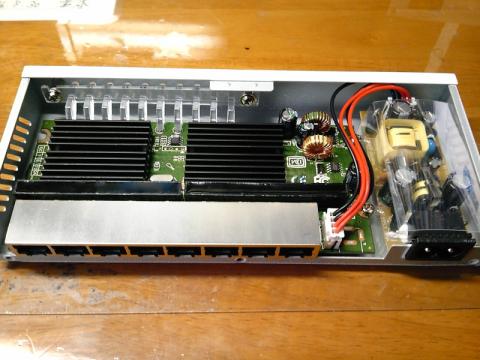

なかみ1
一番見たかったネットワークチップはヒートシンクがついていて見ることが出来ない。値段帯的にはRealtekだろう。
電源部分には、埃などでショートするのを防ぐ為かプラスチックのコの字カバーがかけられている。
写真左右・本体側面には換気用のスリットが空いているのだが、電源側はそのカバーの所為でほぼ塞がれてしまっている。
また購入したポイントでもある日本製のコンデンサという仕様だが、見える限りコンデンサは日本のメーカーRubyconの105℃の物だった。
ある程度の発熱がある所為か(あるいは耐久性重視というのもあるだろうが)、スイッチングハブには金属筐体採用を謳っている物が多く本機も金属筐体だが、使用中は室温20℃下でほんのり暖かいレベルだった。
金属筐体がある程度熱を奪ってくれているので、夏場でも熱落ちするレベルまでは熱くならないだろう。
ギガビット環境にして肝心のLAN内速度を、ネットワークドライブとして登録したローカルディスク越しにCrystalDiskMarkで計測してみる。
今回ギガビットハブを購入したことにより、前述のネットワーク配線図は以下の様になった。
[auひかり ブロードバンドルータ(1Gbps)]
┃
(有線,Cat.5e)
┃
┣━━[Aterm 無線LANルータ(100Mbps)]
┃ └…(Wi-Fi,11g)‥PSP,共用PC,etc
┣REGZA 37Z1(100Mbps)
┃
┗ギガビットハブ GSW08P/MA(1Gbps) ┐
┣メインPC(1Gbps)
┣Atom PT2サーバー(1Gbps) 自
┣Acer 3810T(1Gbps) 室
┗Wii(100Mbps) ┘
LAN内速度がそもそものローカルストレージでボトルネックを受けない様、メインPCと3810TではネットワークドライブとしてRamdiskを登録した。
Ramdiskを設定してないAtom機では、HDDのWD20EARXを選択。
ケーブルはすべて何かの付属品やもらい物のCat.5eケーブルを使用。
Atom→メインPCという記述をしていたら、Atom機からメインPCを参照しているの意味。
ジャンボフレームに関しては、まだ勉強段階なので何も設定せず初期設定のまま。
前段階、ハブ購入以前状態での速度。

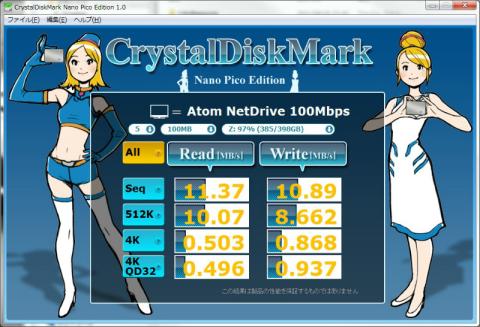

メインPC→Atomサーバー
Atomサーバー→メインPC

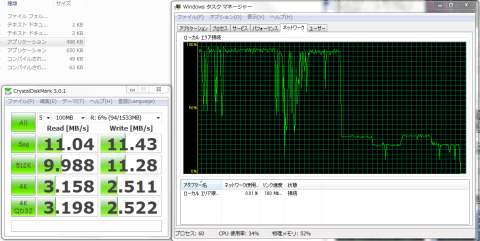

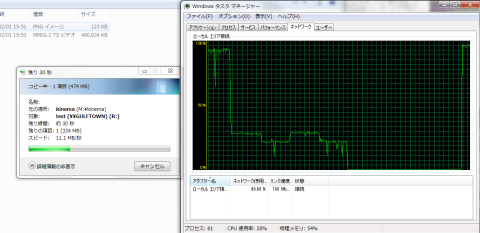

Atomサーバー→メインPCへファイル転送
実際にファイル転送を行ってみてもおおよそ11MB/sと、ベンチマーク同様の結果が出る。
ファイル転送速度こそ慣れればこの速度でもいらつかないが、ネットワーク越しに動画を見る機会が多い私には動画再生時の操作(一時停止、シークなど)のレスポンスの悪さが一番気になる。
ローカルドライブとネットワークドライブを操作したときのそれぞれのレスポンスも同様だ。
さてギガビットにしてどうなるか。
そして、ギガビットハブ導入後の速度。
まずはAtomサーバーとメインPCの挙動。

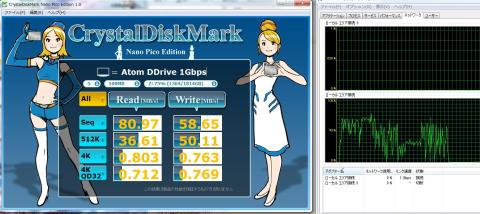

メインPC→Atomサーバー

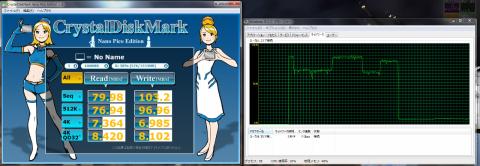

Atomサーバー→メインPC
これはAtomサーバーでベンチマークの対象にしたHDD自体のライト性能が74MB/sと余裕を持ってない事にある。
リード速度がライト速度の20%程低いのは、単にチップの性能だろうか。
次にノートPCのAcer 3810Tを交えた結果。

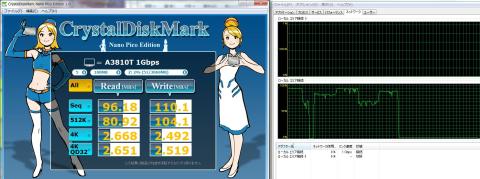

メインPC→3810T

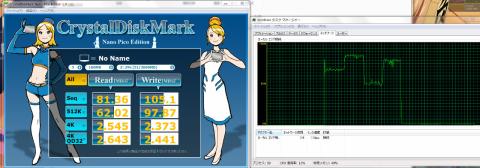

Atomサーバー→3810T
両マシンともintel製のマザーボードだが、AtomサーバーはRealtek,メインPCはintelのネットワークコントローラなのでやはりintelコントローラが優勢という事だろうか。

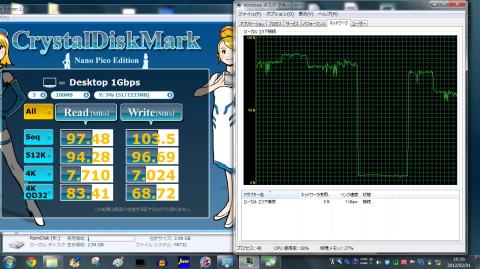

3810T→メインPC
Atom→メインPCテスト時には変化が無かったランダムアクセス4kのQD32で、まるでNCQが効いたかの様な結果が。
3810Tで設定しているRamdiskはフォーマットをFAT32としているのでランダム4kとQD32(NCQ有効)で結果がほぼ同じなのは当然だが、メインPCのRamdiskはNTFSフォーマットなのでNCQが効いても一応おかしくは…無いはず。
となると何故Atomサーバーから参照するとNCQ効いてないの？という事になるのだが。
ネットワーク越しではなく素にRamdiskのベンチマークを取ると、以下の様にQD32もお構いなしな結果が出るのは想定内。

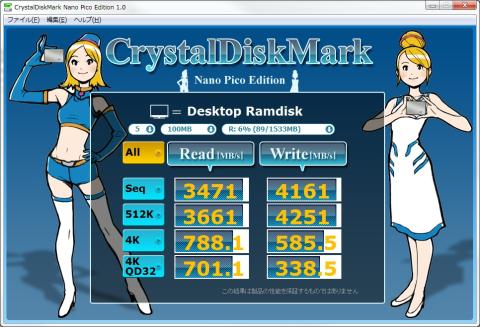

メインPC Ramdisk
以上、とりあえず初のギガビット環境ということで主に使っているマシンの通信状況をベンチマークしてみた。
ベンチマーク上でもほぼ普通の3.5インチHDDと同等の速度が出せ、ネットワーク越し操作のレスポンスも100Mbps環境とは大違い。
まるでローカルドライブを弄るかの様にネットワークドライブを操作出来るのは、感動モノだった。
ネットワーク越しに動画を参照するときも、シークのレスポンスなどは段違い。
この金額でこの効果なら、もっと早く調達しておくべきだと感じたギガビットのスイッチングハブ。
金属筐体やポート数、コンデンサも日本製と安いながらもいいポイントが多いので安心して使えるのでは無いだろうか。
CPUなどと違って値段対性能が分かりづらいカテゴリの製品ではあるが、いい物を買えたと思う。
故障せずどれだけ動いてくれるのか、楽しみだ。
-
