SONY SMC-777 3.5インチＦＤＤ修理＼(^_^)／

ソニーのマイコンです　１９８４年頃購入しました
本体とモニター（ＫＸ－１３ＣＤ１）、プリンター（ＳＭＩ－７２０）も購入しています
以下のプリンターと５インチディスク／ＩＦ基板画像は10１０年前くらい前にやっていた
 ホームページのCD-R画像です

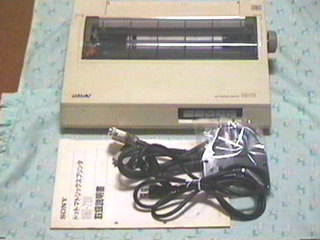

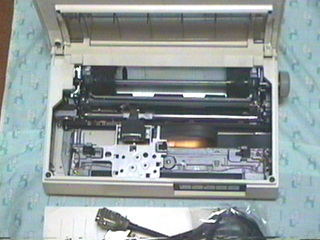

　　　　　　　　　　　　★★　今は無きプリンター SONY SMI-720　★★

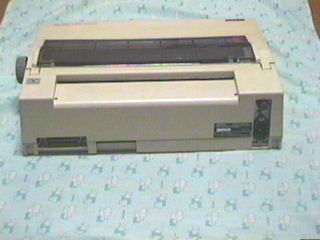

　　　　　　このプリンターはどこかのＯＥＭだと思いました　造りは良いですね







当プリンターは印字が16ドット16ドットで白黒ドットマトリックス　しかも公用には使えないと
知り合いの電気屋さんが言ってました
初期のSMC-777はカラーパレット内蔵でないので後付でカラーパレットを購入してます
カラーパレット内蔵タイプはSMC-777でキャビの色もアイボリーでした。

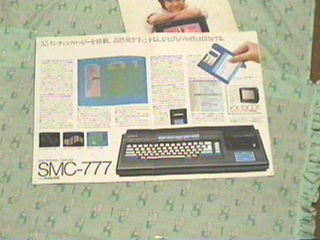

CD-R探したら松田聖子のカタログ画像がありました。




 3.5インチＦＤＤ一基内蔵で片面１ＤＤタイプのものでした。
ゲームはＦＤで供給されました　チョップリフター、ロードランナー、Ａ・Ｅ
など面白かったです

ゲーム以上に面白かったのはゲームのプロテクトでした。
チャンピオンシップロードランナーのプロテクトは最高でしたね
同じトラックに同じセクターがいくつもあってＩＮＤＥＸ信号からの時間差で
セクター読み取っていました　いやー難しかったですよ
ＢＡＳＩＣとマシン語でなんとかクリアーしました

また５インチ２ＤＤドライブを購入してドライブインターフェース基板を造り
アクセスしました　Ｙ-Ｅ ＤＡＴＡのドライブでしたが。 ドライブはYD-280でした
ドライブ、基板は捨てましたがＤＩＳＣは残っています。

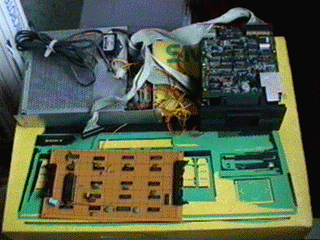

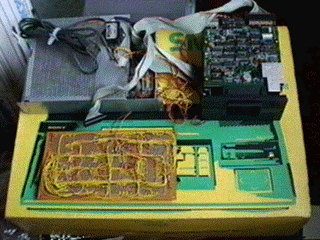

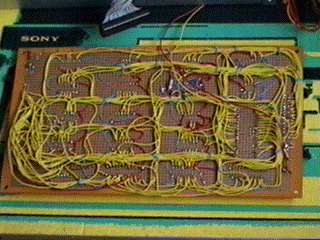

手前がＩ／Ｆ基板で後部右が５インチドライブ、後部左はジャンクのAC/ＤＣ電源です（大きい）

ドライブとIF基板を接続するフラットケーブルが偶に接触不良になってずいぶんトラぶりました





現状では3.5インチドライブのグリスが固まっているようでＦＤが入りません
ＦＤが下に落ちません
電源だけは入ります。　後日ＦＤを読めるようにしたいです(後日グリスクリーニング済み）

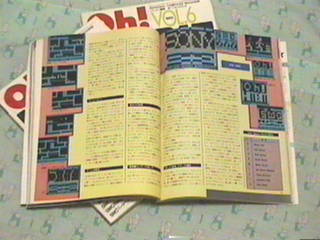

今は高名なソフトバンク（当時は日本ソフトバンク？）からＯＨ！ＨＩＴＢＩＴという雑誌が
販売されていました　１０冊以上は所持していたと思いますが内容がいまいちでしたね　中途半端
プログラム等も緻密性がないので次第に飽きてしまいました　打ち込むのは大変でしたが
広告も少なかった　 Ｉ／０、ＲＡＭ、マイコン、ＡＳＣＩＩ等は時々買いましたが。





以前ホームページに載せていた画像なので小さい画面です


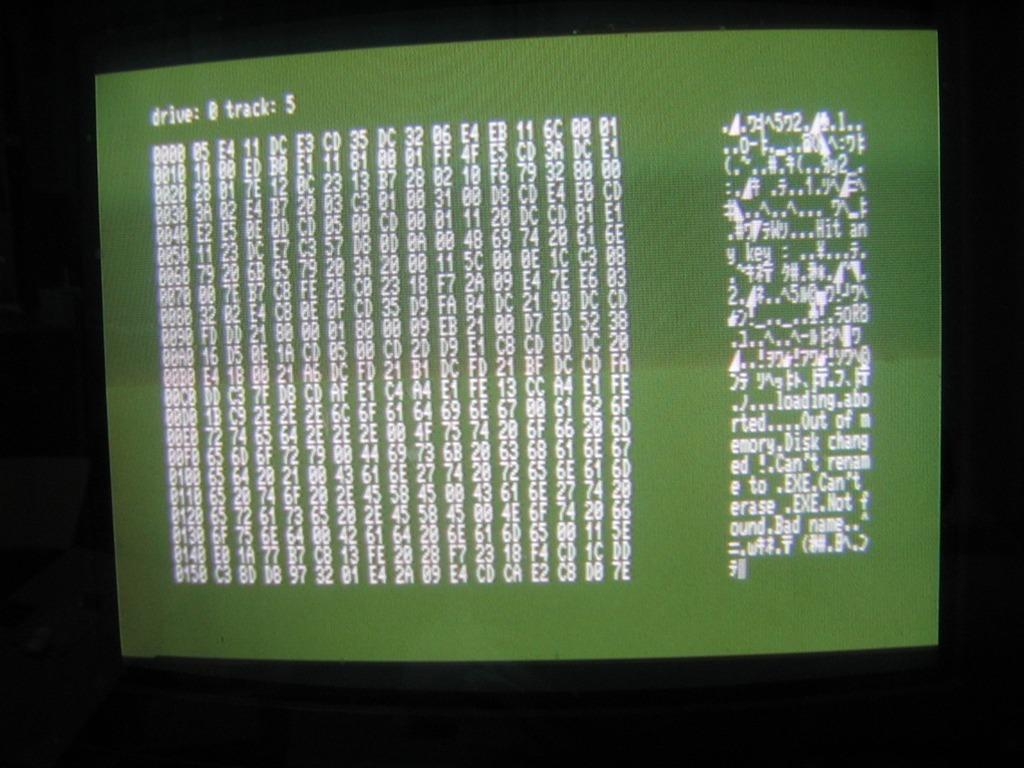

2011-11-06 FDD修理してみました　(^o^)


-------------------------------------------------------------------



★★★追記　　ＦＤＤ分解？してみました　★★★
2011 11 6   3.5インチＦＤＤ挿入してもＦＤがロックせず読めなかったのですが
暇に空かせて分解してみました

外れないと思ったらドライブには底から３ミリ径のビスが付いていました

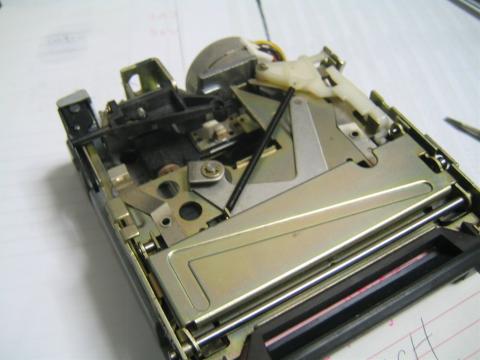

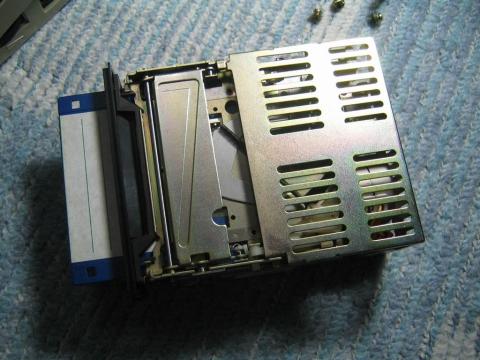

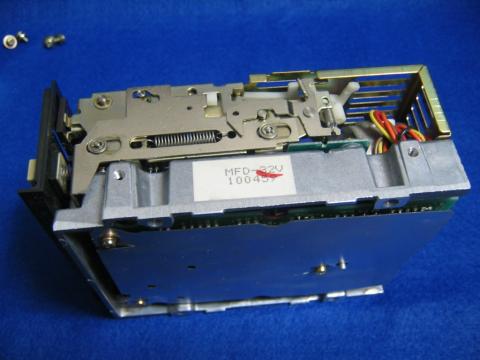

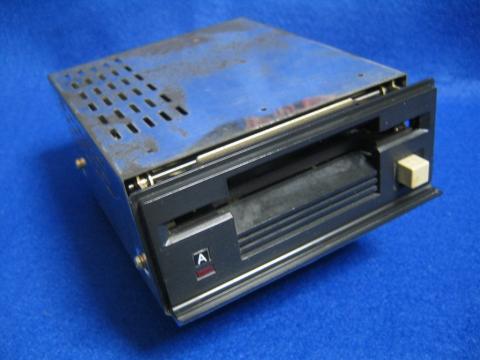

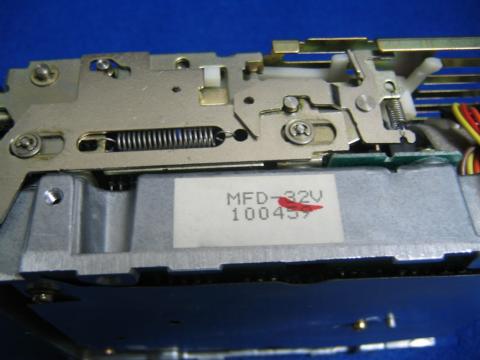

ドライブ俯瞰
ドライブ俯瞰


 フロッピーディスク入れても下がらないので電源入らず、起動しない症状でした　このメカはオーソドックスなものでカセットカーステレオ等によく使われていました　しかし、機構部が多くて年数経過でグリスが固くなりスムーズに動かないというジレンマがあります　 綿棒にＣＲＣ付けてグリスを溶かしました

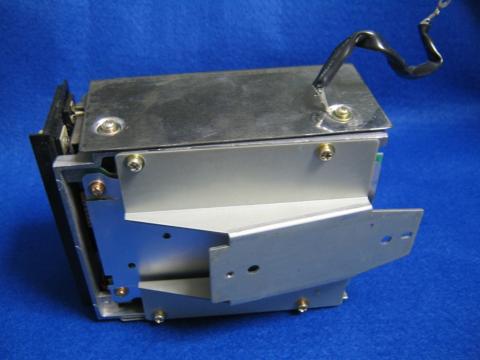

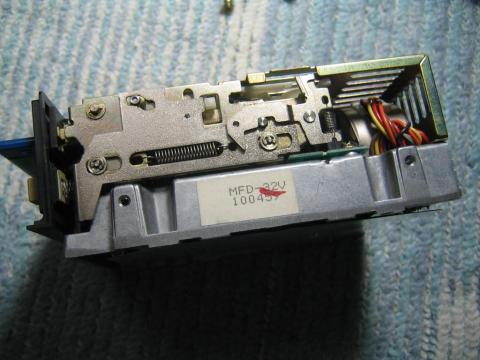

ドライブ右側
ドライブ右側

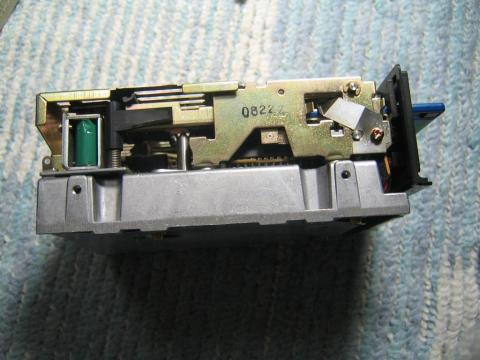

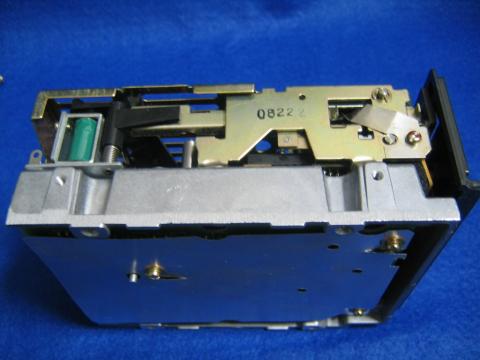

ドライブ左側
ドライブ左側

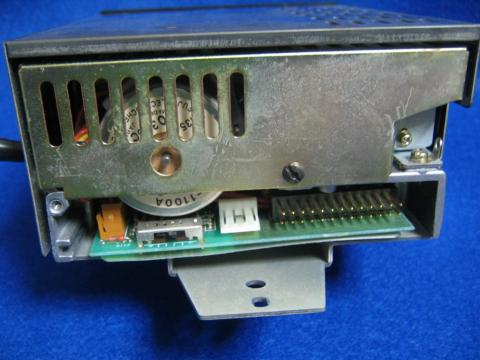

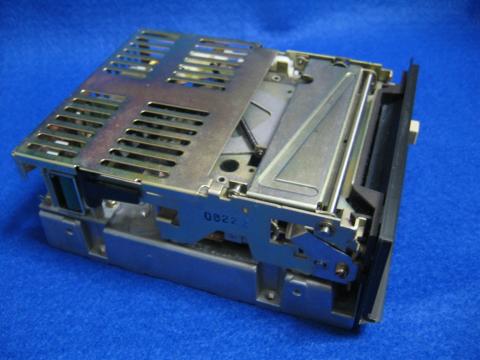

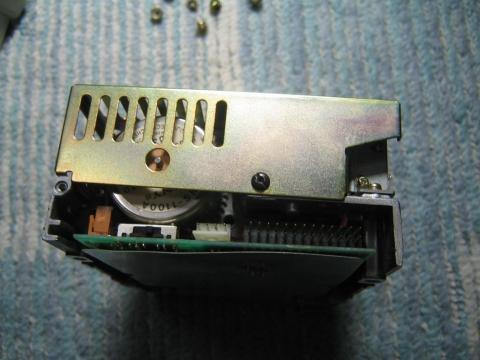

ドライブ後部
ドライブ後部



ゲームフロッピーディスクを入れてみました

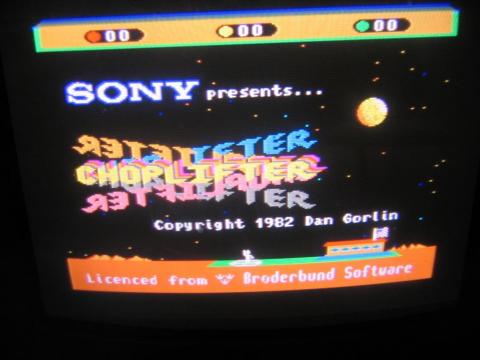

ゲームは「ＣＨＯＰＬＩＦＴＥＲ」でブローダーバンド社の移植ものです
ヘリコプターで味方を救援するものです　戦車、ジェット機、ミサイル等に
攻撃されます　味方へリポートまで載せて連れて帰れば得点になります

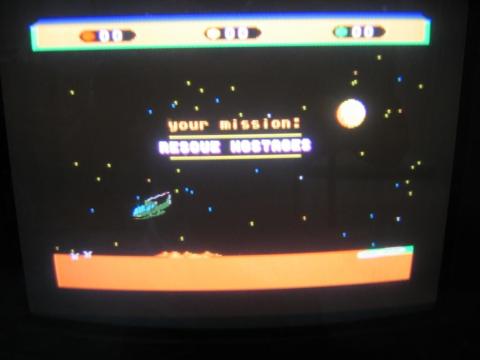

                                                        CHOPLIFTER


 　　　　　 このゲームは結構難しいので最後まで達成したこと無いです。
　　　　　 時間が空いたら動画も載せてみたいですね↑

　　　　　ヘリが逆向きになるのですが、操作が微妙で昔からうまくいきません　

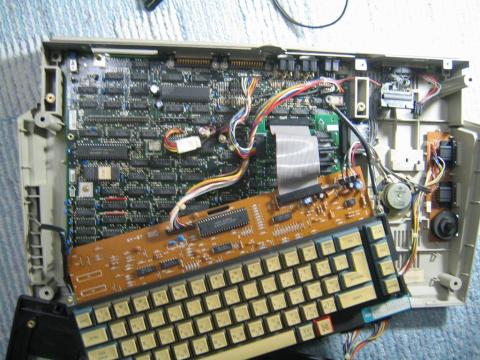

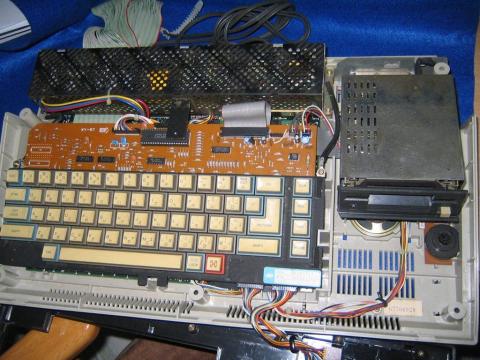

　　　　　 底にあるＣＰＵ基板の右上部にある緑色の基板がカラーパレットです
　　　　　 別売で４０９６色のアナログＲＢＧを出力できます。
　　　　　３．５インチＦＤＤはアルミダイキャスト製でお金がかかっています
　　　　　５インチディスクの影響を受けているみたいですね
　　　　　ＣＰＵ基板もディスクリート部品が多いのですが今でも凄いなあと思います。





 　　　　　　★　2013. 6 .09 3.5インチドライブ　ディスク入らないので外して修理

　　　　　　ＦＤが入るけど奥でロックしないので分解して注油してみました
　　　　　　グリスを使った機構部は年数が経つとグリスが硬くなり動きが渋くなります

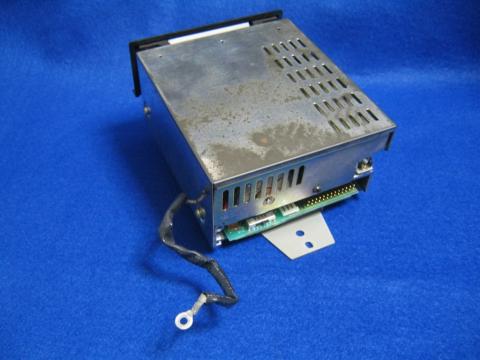

　　　　　　分解してみました...外は錆がでています

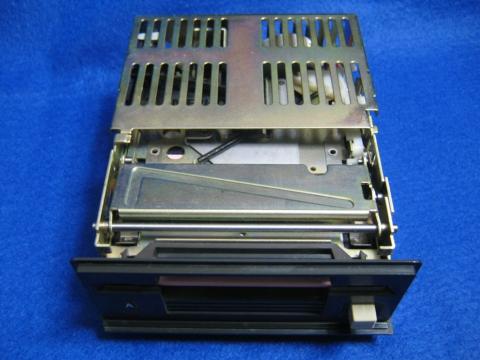

　　　　　　　　　　　　　　　　　　外カバーを外します









　　　　　　　　細かいところ分解すると元に戻らないので組み立てたまま注油
　　　　　　　　と言っても綿棒にＣＲＣ５５６付けて少量流し込み

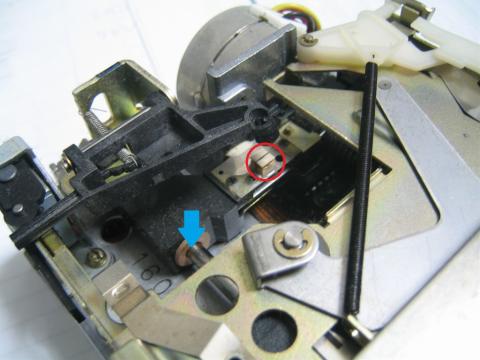

                   赤丸はDISKヘッド　青い矢印はヘッド部の移動するスピンドル/シャフト　



                                 現在はＦＤを入れてロックするように為りました

　　　　　　　











　　　　　　　　　　　　　
