この度は「GIGABYTE 板 祭 Vol.02」のレビュアーに選出いただき、
ありがとうございます。
性能の良いグラフィックボードを、使える機会を頂けたことに、大変感謝しております
箱の梱包は綺麗にされており大変良い^^
初めてのレビューなので指令書に驚きました

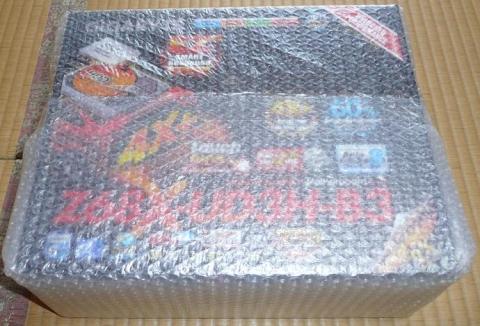

指令書の下にはエアクッションで厳重に覆われている例の物が
実のところ、GIGABYTEのグラフィックボードを使うのは初めてです

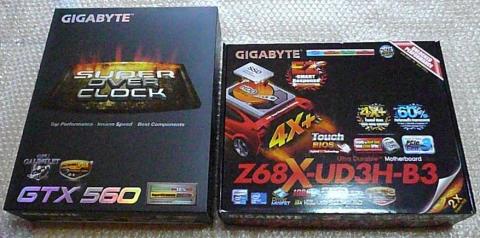

箱 写真

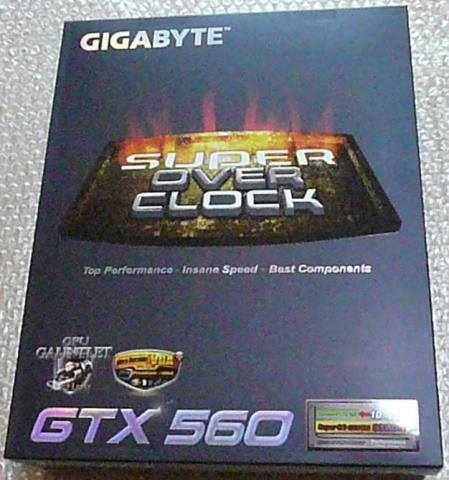

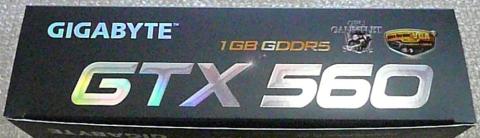

箱表

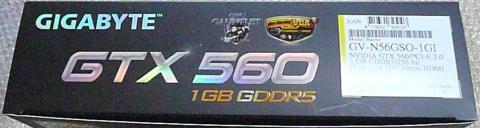

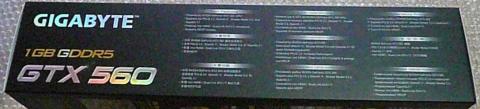

側面01

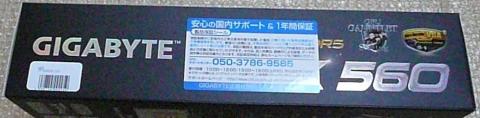

側面02
側面03
側面04

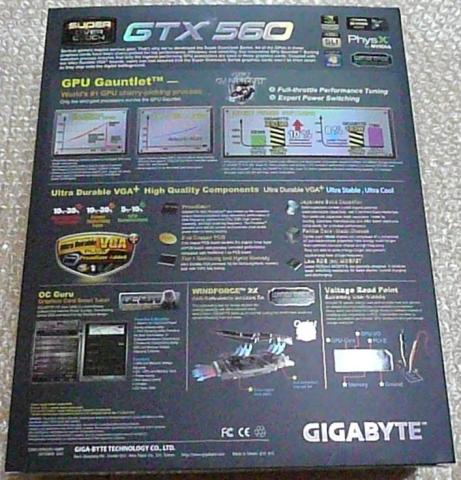

箱裏

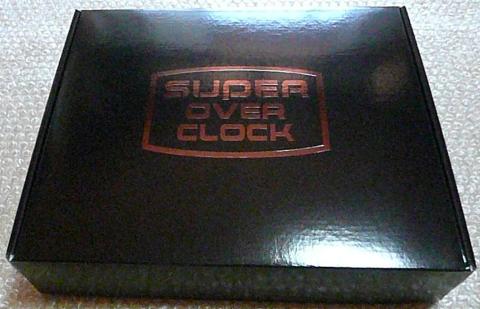

箱中

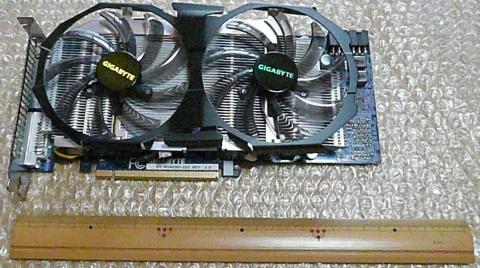

グラフィックボード本体 写真
○スペック○
チップセット・・・・・GeForce GTX 560
コアクロック・・・・・900MHz
シェーダークロック・・1800MHz
メモリクロック・・・・4008MHz
プロセス技術・・・・・40nm
メモリ容量・・・・・・1GB
メモリバス・・・・・・256bit
カードバス・・・・・・PCI-E 2.0
メモリタイプ・・・・・GDDR5
DirectX ・・・・・・・11
OpenGL・・・・・・・・4.1
PCB From・・・・・・・ATX
デジタル最大解像度・・2560×1600
アナログ最大解像度・・2048×1536
Multi-view・・・・・・2
Tools ・・・・・・・・N/A
Input/Output・・・・・miniHDMI×1、DVI-I×2
サイズ・・・・・・・・255mm×137mm×43mm
所要出力・・・・・・・500W(6pin×2)
その他の機能・・・・・Super Overclock Series
GPU Gauntlet™ Sorting
Ultra Durable VGA+
OC GURU
WindForce 2X Anti-turbulence-Parallel inclined
PhysX Technology
CUDA Technology
SLI™ Technology
NVIDIA® 3D Vision™
RoHS Compliant(RoHS指令準拠)

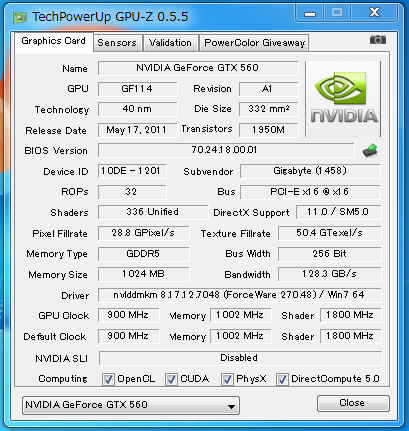

GPU-Zを使い確認
クーラー面
GPUクーラーから、ヒートパイプが4本伸びています
ファン1つでヒートパイプ2本を冷却する形です

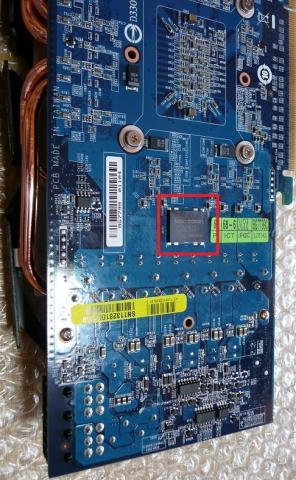

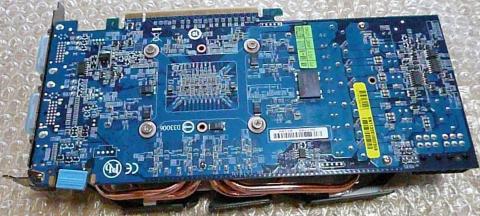

裏面
使用時LEDが6個光ります
NEC/TOKIN 0E907 のチップが搭載
(NECトーキンのプロードライザで、高周波ノイズを軽減し安定した電源供給と動作させるためのチップ)

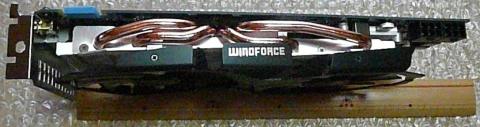

側面
付属品・・・mini HDMI-HDMIケーブル(金メッキ)P/N:12CF1-1HM002-03R
PCI Express用電源変換ケーブル×2(ペリフェラル電源2個をPCI-Eに変換) P/N:12CF1-1PW004-04R
D-Sub/DVI変換コネクタ P/N:12CT2-1DVI01-14R
ユーザーズマニュアル Rev.101 12MM-N56GSO-101AR
ドライバディスク 12DC1-N56GSO-11BR
RadeonHD5750 と比較写真
PCケースに装着(PCI-Eケーブル未装着で)

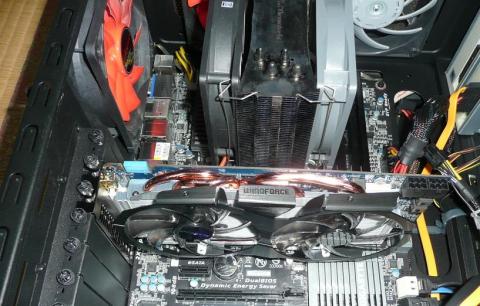

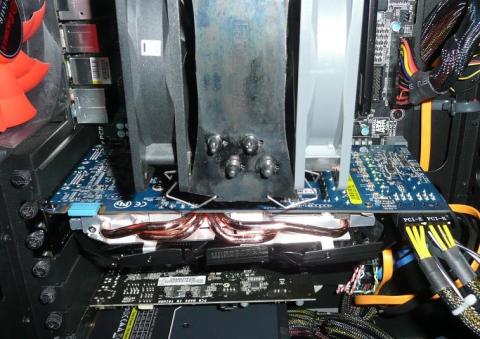

PCケースに装着(PCI-Eケーブル装着で)
次に装着後 PC起動
起動後の画面の解像度は、800×600です

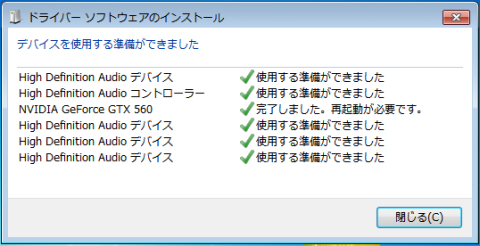

起動後 ドライバーソフトウェアのインストールが始まります

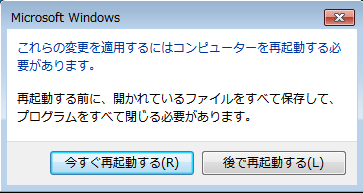

インストール完了後 再起動が掛かります
再起動後は、画面の解像度によって違いますが
こちらの液晶ディスプレイでは、推奨の1680×1050に解像度が変更されました

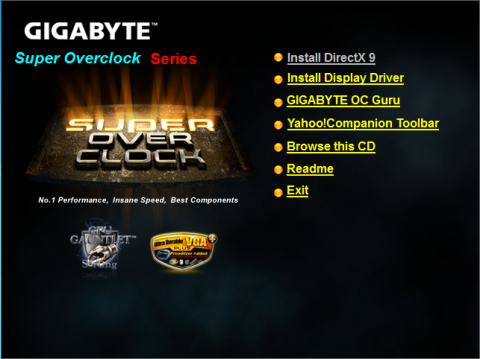

次に、付属のドライバディスクを入れ インストール画面を出します
Install Display Driver 選択してドライバをインストールします
同意/続行(A) を選択します
インストール オプション
高速(推奨)(E) チェックを選択後 次へ(N)を押します
NVIDIA 更新プログラムのインストール にチェックが入ってるかの確認をして
次へ(N) を押します
インストールの準備をしていますと表示が出ます
次に インストールが進行中ですと出て
少しすると ドライバ ソフトウェアの発行元が検証できません と出ます
このドライバー ソフトウェアをインストールします(I) を選択
この後に二回目の ドライバ ソフトウェアの発行元が検証できません と出ますので
このドライバー ソフトウェアをインストールします(I) を再度選択します
インストールが完了すると
NVIDIA インストーラーがが終了しました と出ます。
閉じると、グラフィックドライバーのインストールが完了します
○コンポーネットのバージョン○
NVIDIA Update・・・・・ ・・・・ 1.1.33
PhysX システム ソフトウェア・・・9.10.0514
HD オーディオ ドライバ・・・・・ 1.2.22.1
グラフィック ドライバー・・・・・270.48
3D Vision ドライバー・・・・・・ 270.48
付属のドライバディスクにある
GIGABYTE OC Guru を選択します。
Choose Setup Language の選択画面が出てきます。
英語[米国] を選択後 OKを押し先に進みます
次に、InstallShieldウィザードが出ます
Typical(典型的な)
Compact
Custom(ドライバーを選択可能)
普通に使うので、Typical を選択して、Nextを押すとインストールが開始されます
インストールが完了すると、再起動を求められます
再起動をすると完了です

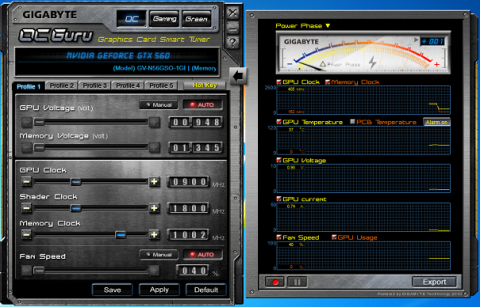

GIGABYTE OC GURU を起動すると、こんな感じです
○オーバークロックの機能として○
GPU Voltage(Volt)、Memory Voltage(Volt)、
GPU Clock(MHz)、Shader Clock(MHz)、
Memory Clock(MHz)、Fan Speed(%)
AUTOからManuarlに切り替えると調整が可能です。

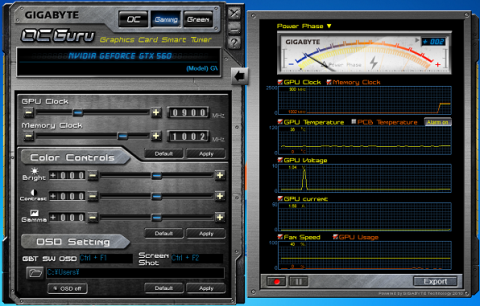

○Gamingの機能○
GPU Clock(MHz)、Memory Clock(MHz)
Color Controls(Bright・Contrast・Gammaの調節が可能)
OSD Setting
PC上で簡単に画質調整が可能です(液晶本体で調節しないでいいので楽)
○Greenの機能○
GPU Clock(MHz)、Memory Clock(MHz)
GPU Power(Power Modeで、GreenとSTDに切替)
Total Power Saving(Watts/Hour ワット/1時間)
Since(インストールした日が表示されてます)
Mode(MeterかTotalに切替可能)
消費電力が気になる人は、いいツールだと思います
○GPUのモニターの機能○
Power Phase(1~11)、GPU Clock(MHz)
GPU Temperature(℃)、GPU Voltage(Volt)
GPU current(A)、Fan Speed(%)

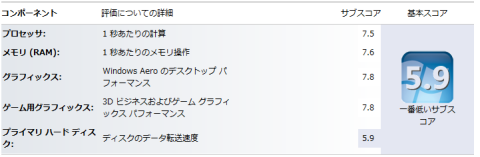

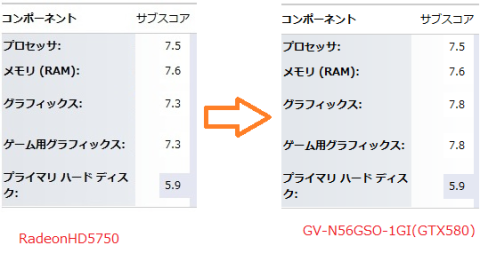

Windowsエクスペリエンス インデックスは、こんな感じに
PCの構成
[CPU]Intel Core i5 2500K(3.3GHz)
[M/B]GIGABYTE GA-Z68X-UD3H-B3
[メモリ]A-DATA AX3U1600GC4G9-2G 4GB×4
[HDD]WD WD5000AAKX
[OS]Windows 7 Professional 64Bit
前に使っていた
SAPPHIRE VAPOR-X HD5750 1G GDDR5 PCIE DUAL DVI-I/HDMI/DPと比較
グラフィックスとゲーム用グラフィックスが共に0.5上がり好成績

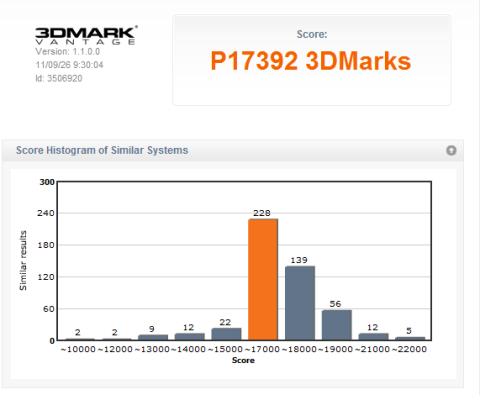

3D Mark Vantageを使い比較してみました。
RadeonHD5750の場合
GV-N56GSO-1GIの場合
RadeonHD5750・・・・・P9409
GeForce GTX 560・・P17392
倍近い性能に驚きです。

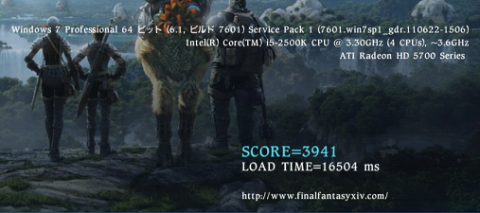

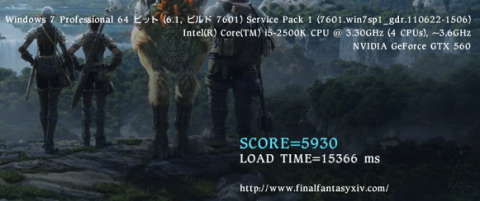

ファイナルファンタジーXIVベンチ(LOW)を使い比較
RadeonHD5750の場合
GV-N56GSO-1GIの場合
RadeonHD5750・・・・・3941
GeForce GTX 560・・5930

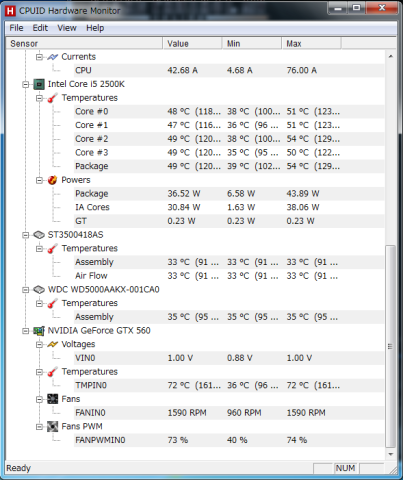

冷却性能
ファイナルファンタジーXIVベンチ(LOW)使用時
ファンの回転数・・・・・1590RPM(73%)
GPU温度・・・・・・・・・72℃
ファンの回転数は上がっても音は静かでした。
○まとめ○
WindForceの評価(5段階評価)
静音・・・・・・・5
冷却性能・・・5
デザイン・・・・4
マザーボードで培われた技術が活かされた、グラフィックボードだと思います
日本製コンデンサ、Ultra Durable(銅の量二倍)、フェライトコア&メタルチョーク、LowRDS MOSFETが使われているため、耐久性や安定性が格段にアップしている。
今回、初めてGIGABYTEのグラフィックボードを使わせていただきありがとうございました。
まだ使用期間が短いため、これくらいしか書けませんが
分かり次第、追記しようと思います
長らく拙いレビューを読んでいただきありがとうございました
