販売株式会社様に感謝申し上げます。
'11.3月にzigsowに入会以来、今回で9商品目のプレミアムレビューになりますが、7月末より
しばらく選出の機会に恵まれず、正直少し凹み気味でした。この板祭Vol.02も応募要項には
9/20にレビューア発表となっており、その日を過ぎても連絡が無かったので、またも落選と
思っていたところ、予想を裏切り9/21の22:50にメール連絡を頂きました。
でも、ふて寝（？）していたので気付いたのは翌日朝(^^ゞ 思わずガッツポーズですよ！
さて、zigsow様御用達の佐川便で着弾。9/23(祝日)に届きました
着弾
運良く（？）奥さんは不在で、新たな揉め事にならずに引き取れました。こりゃ幸先良いぞ～
まずはお約束の「開封の儀」
開封の儀
今回はマザーボードとグラフィックボードの2点がプチプチに包まれて、その上には恒例の
お手紙（レビュー指示書）です。

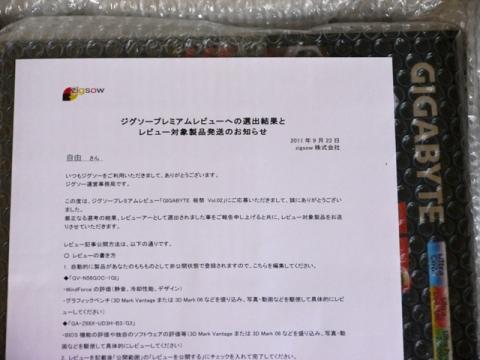

お手紙
またお手紙コレクションが増えました(^_^)

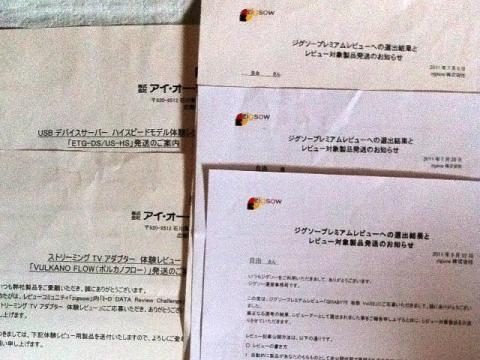

お手紙コレクション

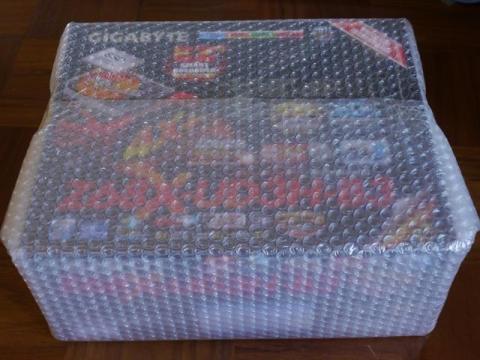

でも、ちょっと待て 何か変・・・
ちょっと待てよ

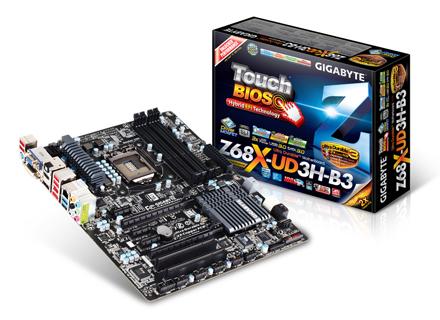

届いたM/Bの外箱デザインが応募要項のWeb画像
Webでの画像

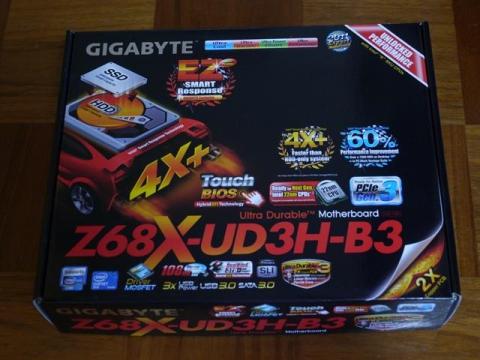

到着した商品デザイン

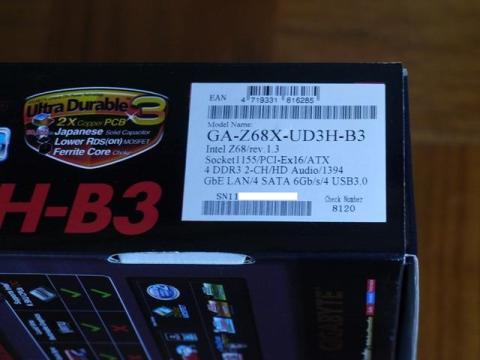

と異なっていたので「品違い！」と早とちりしましたが、品番確認したところ
品番ラベル
正しいモデルでした(^^ゞ
このWeb画像や応募要項からのリンク先はGA-Z68X-UD3H-B3（rev.1.0）となっていましたが、
届いた商品の基板上にも「rev.1.3」と表示されているので、

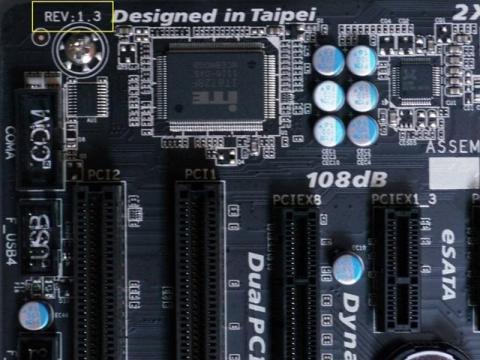

基板の表示（Rev1.3）
最新リビジョンの製品をレビューするようです。
リビジョンが変わったので箱のデザインも変わったのですね。

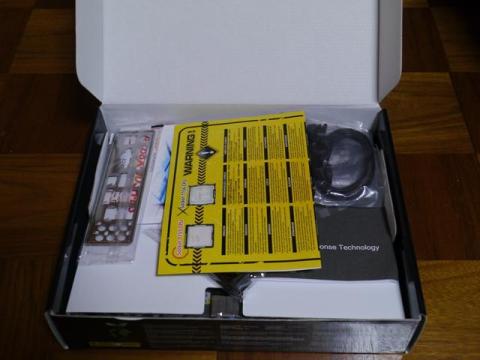

やっと安心して、箱を空けると上部に付属品・下に本体が納められていました。
ご対面
他のレビュー（インフィニティ第6弾ハイブリッド星）で、同じZ68を搭載するGIGABYTE製の
マザー「GA-Z68XP-UD3R」が取り上げられていましたので、仕様を比較してみました。

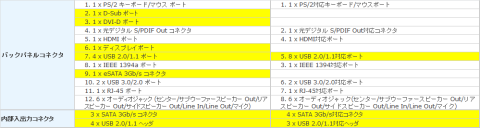

左がUD3H-B3/G3 右がUD3R
大きな違いとして、外部への画像出力が充実している事（D-Sub・DVI-D・DisplayPort有り）
eSATA出力端子有り。
その代わり、内部のSATA端子が減っていて（4→3）、USB2.0もバックパネルには少なく（8→4）
その分内部コネクタで補っている（3→4）ようです。
他の主要なチップセットには違いが有りません。
今回のレビューに使用したパーツですが、最近の経済状況から我がお小遣いも底をつき、金欠
気味なので、以前に購入し眠っていたパーツや手持ちマシンからの移植で、安上がりの構成に
なることをお詫び申し上げますm(__)m
・CPU：Intel「Core i7-2600k」
・メモリー：CORSAIR「CMZ8GX3M2A1600C9（4GB）」*4
・SSD：Intel「510（120GB）」
・OS：Microsoft「Win7-Home（64bit）」
・グラフィックボード：玄人志向「GF-GT220-E512HD/D3」
・電源：HEC「WIN+ 550W（80Plusブロンズ)」
・モニタ：I-O DATA「LCD-MF231XBR（1920*1080）」
まず、組み上げ後はOSをSSDにクリーンインストールして稼働開始です。
OSが無事起動したら、付属DVDより各種ドライバー/ユーティリティをインストールしました。

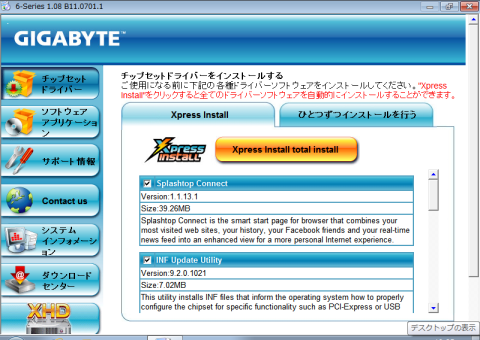

インストール画面

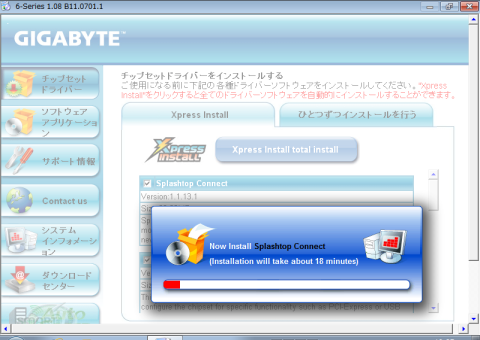

付属DVDを起動させ「Xpress Install」を選択すると一括したインストールが出来て便利です。
インストール進行中

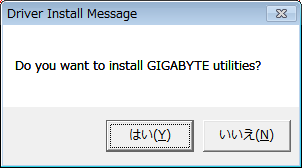

途中で確認

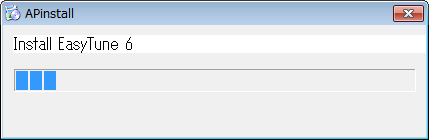

お手軽なOCに使用する「EasyTune 6」も入れます。
EasyTune6

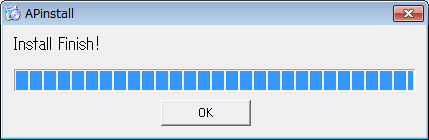

インストール完了か？
終了と思ったら

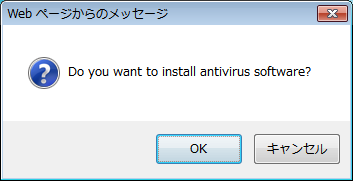

Norton先生
antivirus（Norton Internet Security の体験版)を勧められました。だが断る(^^ゞ
今度こそ完了
リブートして完了です。
その後、WindowsUpdateやドライバーを最新に更新して、ほぼ環境の構築が終わりました。
ここまで順調に進みました。
さて、ここから本格的なレビューですが・・・
Z68マザーボードのレビューとしてはインフィニティ第6弾で「GIGABYTE GA-Z68XP-UD3R」、
第7弾で「Intel DZ68DB」と続いていたので、Z68の特徴であるQSV(QuickSyncVideo)やSRT
(Smart Response Technology)については、多くの方が既にレビューされていて、新鮮みが
無くなってますよね？
苦肉の策（手抜き？）として、まず「マザーボード以外を全く同一パーツ」を使っての比較を
してみました。
使用したP67マザーは、以前プレミアムレビューで頂いた「DP67BG」になります。
では、各種のベンチマークからの性能比較です。
事前の予想では、チップセットの違い（Z68 VS P67）だけなので、ほぼ拮抗した結果になると
思いました。
いずれの画像の左側が「Z68X-UD3H-B3」、右側が「DP67BG」になります。
・Windowsエクスペリエンス： グラフィックのみ 5.1 VS 5.2
Windowsエクスペリエンス比較
・PCMARK7： 4131 VS 4278
PCMARK7比較

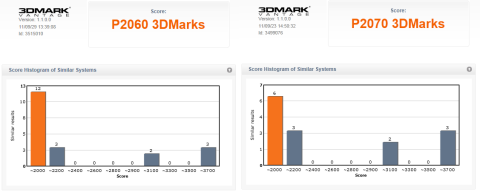

・3DMARK VANTAGE： 2060 VS 2070
3DMARK比較
・CINEBENCH： 15.88fps VS 15.80fps
CINEBENCH比較

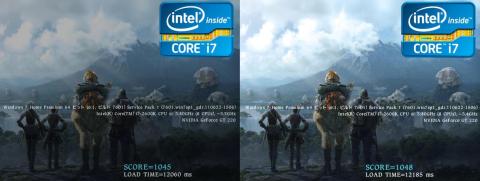

・FF14ベンチ：（LOW/HIGT） 532/1045 VS 535/1048

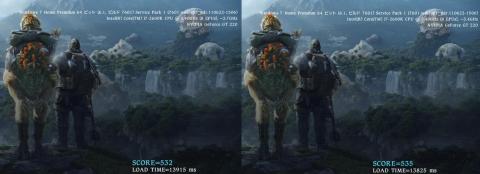

LOW比較
HIGH比較
動作させるソフトによりTurbo Boost の効き具合に違いがあり、これで僅かな差が出ましたが、
拮抗しており、チップセットとしての優劣は少ないようです。
次に、Z68はP67に無い機能として、CPUのGPUを用いた画像出力が出来ますので、Intel Corei7
2600kのGPU「HD3000」の性能を測定してみました。
いずれの画像の左側が「Z68X-UD3H-B3+GT220」、右側が「HD3000」になります。

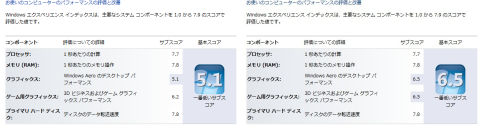

・Windowsエクスペリエンス：（Aero/ゲーム） 5.1/6.2 VS 6.5/6.5
Windowsエクスペリエンス GT220 VS HD3000

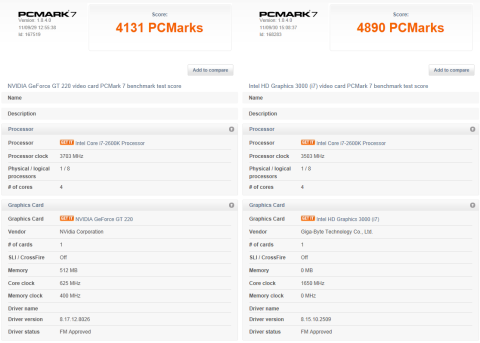

・PCMARK7： 4131 VS 4890
PCMARK7比較 GT220 VS HD3000

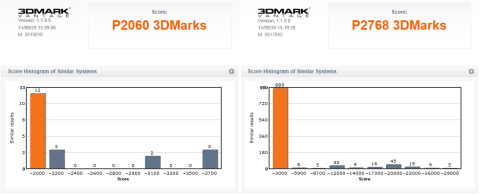

・3DMARK VANTAGE： 2060 VS 2768
3DMARK比較 GT220 VS HD3000

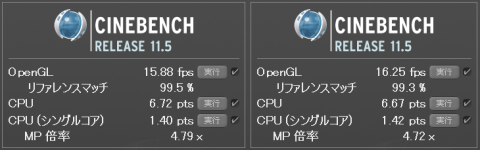

・CINEBENCH： 15.88fps VS 16.25fps
CINEBENCH比較 GT220 VS HD3000

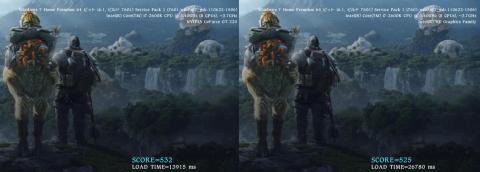

・FF14ベンチ：（LOW/HIGT） 1045/532 VS 1089/525

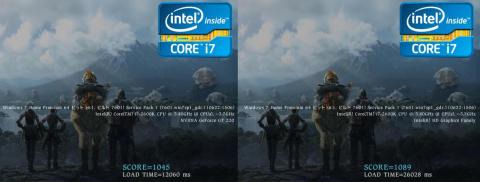

FF14LOW比較 GT220 VS HD3000
FF14HIGH比較 GT220 VS HD3000
なんということでしょう！（大改造!!劇的ビフォーアフター風♪）旧世代ローエンドグラボを上回る
性能！Z68の匠の技が見事にHD3000を生かしているではありませんか！
結局、今までP67にGT220付けて動かしていたことが恥ずかしくなる結果になりました(T_T)
最後に同じ板祭Vol.02でレビューしたグラボ「GV-N56GSO-1GI」を使って、OCを試してみました。

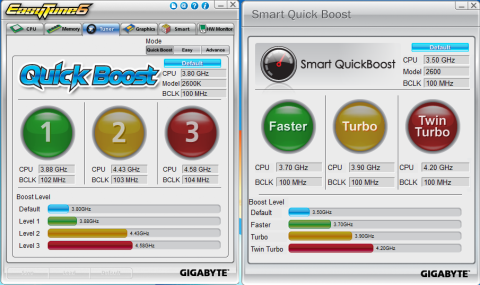

付属のOCソフトとして、「Smart6」の中に「SMART QuickBoost」と、別に「EasyTune6」と同じような
2種類OCソフトがあります。はて？この違いって何でしょう？
2種類のOCソフト

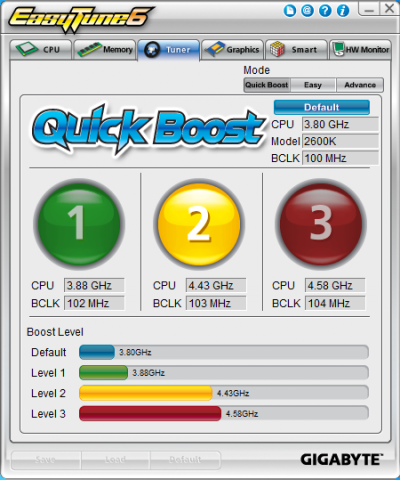

詳しく調べる時間が無かったので、よりUpが見込める「EasyTune6」を使ってみました。
EasyTune6
OC設定は黄色のボタン「2」で無謀にもチャレンジ！

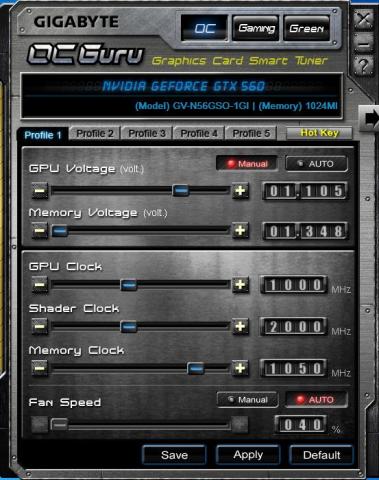

グラフィックボードのOCソフト「OC Guru」も使って欲張ってみました。
OC Guru
OCは自己責任で行って下さいね。では結果です。

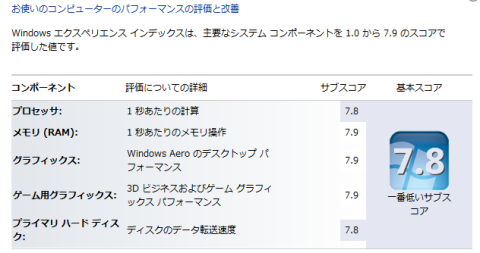

・Windowsエクスペリエンス グラフィック項目が7.8/7.8 から 7.9/7.9 にUp
Windowsエクスペリエンス（OC)
・PCMARK7 4809 → 5461 （13.6%Up）

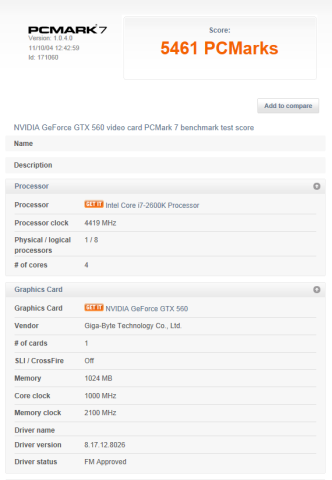

PCMARK7(OC)
・3DMARK VANTAGE 18594 → 完走せず(T_T)

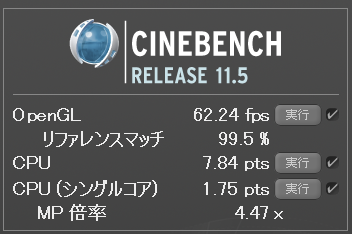

・CINEBENCH OpenGL 50.99fps/CPU 6.72pts → 62.24fps/7.84pts (22.1%/16.7%Up）
CINEBENCH(OC)

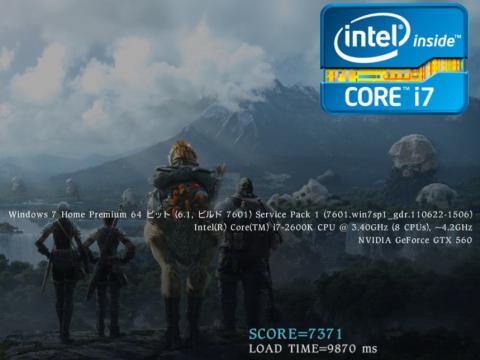

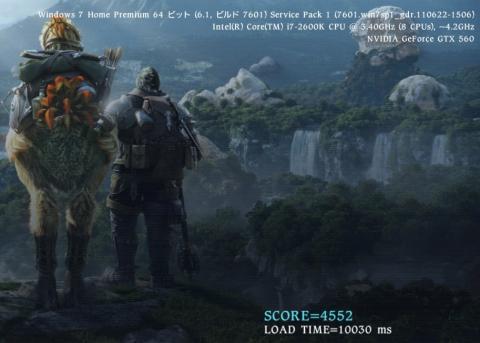

・FF14ベンチ LOW6252/HIGH4080 → 7371/4552 （17.9%/11.6%Up）
FF14LOW(OC)
FF14HIGH(OC)
冷却など考えておらず、瞬間的なベンチ用の設定なので動きましたが、常時使用にはムリがある
感じでした。
その分、消費電力もUpしてます。

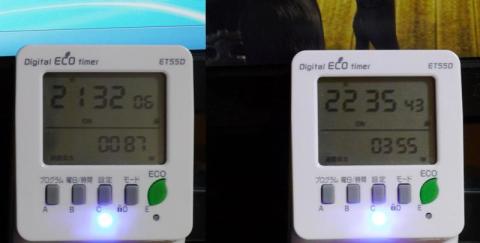

・消費電力 アイドル75W/MAX281W → 87W/355W （16.0%/26.3%）
消費電力（OC)
まとめ
今回のマザーボードはZ68シリーズのミドルレンジになりますが、機能的には全てを網羅して
おり、豊富な外部画像出力を設けている事がポイントです。
また、PCIe Gen3対応を打ち出しているので、次世代のグラフィックボードへの対応が見込め、
息の長い使用ができそうなのも魅力です。
実際に使用してみて、GIGABYTE付属のユーティリティが便利で、特に初期設定や許容出来る
範囲でOCをするには、危険が少なくて済みそうな安心感があります。
CPUのGPU機能を生かせるのも魅力で、CPUにもよりますがi7-2600kなら2世代前のローエンド
グラボ（GT220）以上の実力ですから、3Dゲームまではムリでも通常のWeb閲覧やOffice作業
には問題なく対応できます。
Z68マザーが人気なのも良く理解できました。このM/Bはお勧めです！
最後に
今回のレビュー応募に際し、今まではDP67BGB3にRocketHybrid 1220を使用して、SSDとHDDで
Hybrid環境を構築していたので、Z68マザーでのISRTとの比較レビューを行う予定でした。
でも、グラフィックボード「GV-N56GSO-1GI」のレビューに手間取り、指定期日までには検証
出来なかったのが心残りです。
予定外の700W電源を購入したので、あとはCPUとSDDがあれば1台分のマシンが組めるから、
機会があれば試してみたいと思います。
同じく板祭Vol.02のグラフィックボードレビューもありますでの、宜しければそちらもご覧頂けると
手間取った理由も理解頂けると思います。
最後になりましたが、拙いレビューを読んで頂いた方にお礼を申し上げ、レビューを終えたいと
思います。ありがとうございました。
