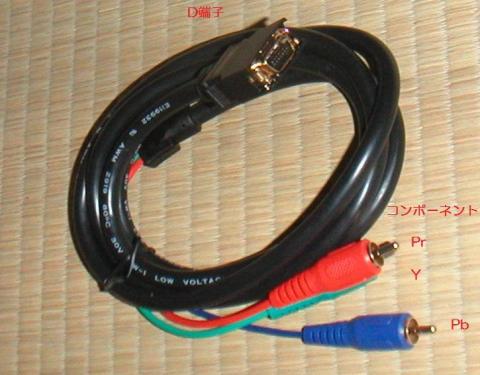

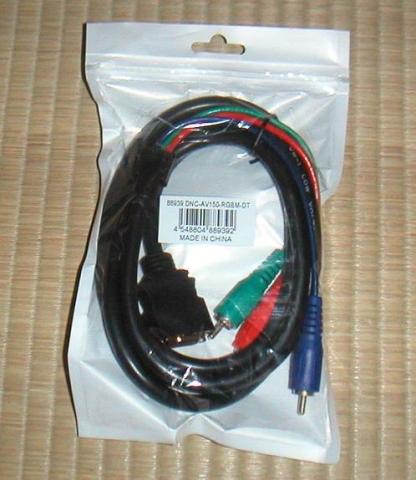

★『コンポーネント映像信号　⇔　Ｄ端子 相互変換ケーブル』です。

◎コンポーネント映像信号とは

　ARIB（電波産業会）が規格化したHDTV向けの規格で、

　輝度信号、Ｒ－Ｙ色差信号、Ｂ－Ｙ色差信号に分けたもの。

・グリーン　：　Ｙ－－－－輝度信号　サンプリング周波数：74.25MHz

・レッド　　：　Ｐｒ－－－Ｒ－Ｙ色差信号　上記の１／２

・ブルー　　：　Ｐｂ－－－Ｂ－Ｙ色差信号　同上

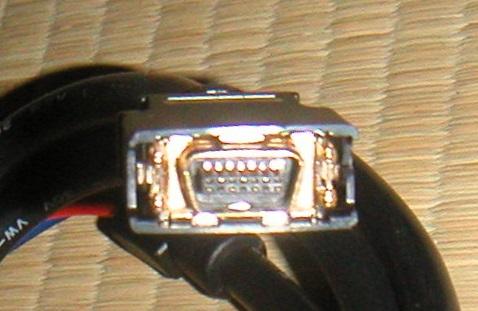

◎Ｄ端子とは

　映像信号規格（フォーマット）ごとに細分化された対応規格で

　Ｄ1～Ｄ５まで規定

・Ｄ１　：　720×480ドット インターレース（標準画質）

・Ｄ２　：　720×480ドット プログレッシブ（標準画質）

・Ｄ３　：　1920×1080ドット インターレース（ハイビジョン画質）

・Ｄ４　：　1280×720ドット プログレッシブ（ハイビジョン画質）

・Ｄ５　：　1920×1080ドット プログレッシブ（フルハイビジョン画質）

▲Ｄ端子付きの機器の多くはＤ１～Ｄ４までしか対応していない様子。

★コンポジット信号より、はるかに高解像度

★ＨＤＭＩ、ＤＶＩが主流となり、ほとんど使わずじまいで、

　一度使用してみましたが、HDTVや1920x1080ドットに慣れた

　今日この頃、やはり画質劣化は否めません。

・しかし、いつか再び使用されることが有るかも知れません。
