現在デジタルチューナーを６枚(台？)使用してます 分配しすぎで、ＢＳ／ＣＳのレベルが
低いので（地デジも）ブースター導入してみました 今回地デジは仕様外なのでパスです。
仕様は BS/CS (950Mhz～2159Mhz) 利得 18～26dB
FM/VHF/UHF(76-770Mhz) -3dB ロス
DC15V/11V 35mA

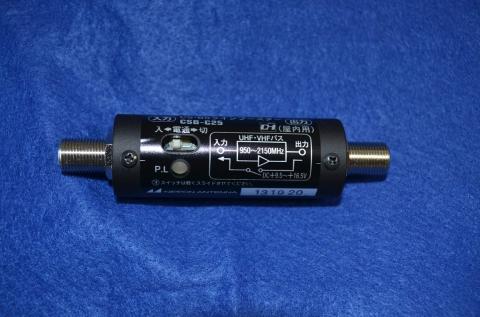

本体側面表示LEDの動作説明 スライドスイッチで切り替えできます
このスライドスイッチは電源スイッチでは無いです パラボラにコンバーター電源を
供給するかストップするかのスイッチです（どちらでもBOOSTER機能は作動してます）
当ページ下にある画像参考にしてください
グリーン----パラボラアンテナに電源供給.....BOOSTER内、電源スルー状態
レッド------パラボラに電源供給停止 髙周波アンプは動作
簡易ですがHVT-BCT300L と PIX-BR320 とで使用前使用後の計測をしてみました
配線はそのままでブースターのみ２分配---６分配に入れてみました
ANT IN ------２分配器------ブースター-------6分配---BS/CS
|__________＿＿＿______________________
8分配----地デジ
その後ＢＳ／ＣＳは８分配に変更しました
結果として HVT-BCT300Lで計測------- BS 0～9dB , CS max28dB 増幅してます
PIX-BR320で計測 --------BS 0～5dB , CS max 15dB 増幅してます
地デジはほぼスルーですね -1dB位です
電源供給は、通常の方法と同じです 同軸の芯線に＋電圧掛かります
チューナーボードやデッキの通常の電源供給と同じです
ＮＦ指数（雑音指数）は初段（パラボラ等のコンバーター素子）で決まりますので、設置や線長が
あってノイズが多い場合、それ以降で増幅してもノイズが多くなるだけです
部屋のアンテナ端子から入力した状態で電波状態が良くて、それから沢山分配して映りが悪く
なった場合は、此のブースターが役立つと思います
アンテナ設置やコンバーターの故障（機構的なズレ等）で映りが悪いときはそれ以降で何を
やっても効果はないとおもいます ブースター入れて増幅しても.....。
今回、以前に購入してあったダイソーのテレビケーブルを使ったら、ロスが多くてレベルが下がり
最悪でした 此のケーブルは使わないほうが良いですね
ＦＭ／ＶＨＦくらいの周波数なら良いのでしょうがＵＨＦ-BS/CSではロスが多くて使えません
ケーブルもグニャグニャしてて髙周波ケーブルの硬さがないですね
ワイヤージャングル どれがどれやら....
-
購入金額
2,410円
-
購入日
2013年09月27日
-
購入場所
AMAZON
notokenさん
2013/09/29
本来の接続順序は
ANT IN ------ブースター------２分配器---
です。
タコシーさん
2013/09/29
最初ＡＮＴ－ＩＮにブースター入れたのですが、地デジがレベル下がりすぎて
駄目でした BS/CSは良かったのですけど....
最初の接続では、地デジ入力が、BOOSTER LOSSと２分配＋８分配で
下がりすぎてしまうようです チューナーボードのC/N比を見ても
あまり変化はないですが、現在接続では映りは良くなりました...
現在では地デジとＢＳ／ＣＳで８分配、６分配の分配器を入れ替えています。
あと、ダイソーのＡＮＴケーブルを外しました
最初
ANT IN------BOOSTER------２分配-------８分配----地デジ
|____
６分配-----BS/CS
現在
ANT-IN-----２分配-------BOOSTER----８分配-----BS/CS
|_____
|-----６分配----地デジ
ダイソーのケーブルもロスが多くて駄目でした
地デジのインサーション・ロスが多すぎて８分配、６分配は厳しいです
現状ギリギリです.....
