今回も，中古のRadeon HD5870を入手です．
今年になり，HD7xxxやGTX6xxが発売されましたので，完全に2周遅れの購入です．
今回は，リファレンスデザインの基板にクーラーがサイズ製MUSASHIに換装された変わり者です．
VGAクーラーがMUSASHIで，リファレンスデザインだというのも，購入後に手持ちのＨＤ５８７０との比較やＷＥＢ上での情報から判明しました．
冷却ファンがサイズ製だったので，純正品ではないと思っていましたが，ヒートパイプと基板の長さがほぼ同じなので，意外にマッチしています．
今保有しているHD5870は，SAPPHIREのＶＡＰＯＲ-Xで，初期のリファレンスオリジナルではなく，ショート基板で，電源端子が長手方向（M/Bに平行)にあります．
今回のHD5870は，HPで調べる限り，発売当初のリファレンス基板と思われ，26cmと長く，電源端子は手前に来ます（M/Bに対して垂直)．
付属品／箱／取説ともなく，本体のみでしたが．ハードオフで，10日間の返金保証付きだったので，チャレンジしてみました．
チャレンジといっても，動作しなければ返金できるので，リスクはありません．
MUSASHIの冷却ファン(サイズ製KAZE SLIM)が，思いの外，きれいだったが購入の決め手です．
最悪，MUSASHIが冷えなければ，追加出費になりますが，VGAクーラーのみ交換のつもりでいました．
サイズのMUSASHI（SCVMS-1000）は，HD5870が発売される前の販売で，サイズ初のVGAクーラーだそうです．
情報は，こちらになります．
MUSASHIのメーカーＨＰ
動作させてみないことには始まらないので，とりあえず交換してみました．
ツインファンも異音無く回転し，起動チェックも無事通過，動作OK品でした．
CCCから確認すると，GPU：８７５MHｚ，MEM：１３００MHｚのOC品でした．
VOPAR-Xが，GPU：８７５MHｚ，MEM：１２５０MHｚですので，更にOC品です．
一応，CCCのmaxである，GPU：９００MHｚ，MEM：１３００MHｚでも，動作ＯＫでした．
FF14ベンチの結果です．i7-2600Kを４．４GHzにプチOCしています．
ＨＤ５８７０比較
中古ですが，HD5870の性能はしっかり出ており，ＧＰＵ温度も，最高でも，７１℃と言う結果です．
MUSASHIもVAPOR-Xには及びませんが，しっかり冷えているようです．
※温度は，HW Monitorでの読値です．
※同一時期/同一環境のデータではありませんので，厳密にはどちらが冷えるのかわかりません．
Need For Speed : The Runのプレイ中でも，温度は60℃前後で，問題ありませんでした．
ここで，ちょっとＭＵＳＡＳＨＩを改造してみました（写真３枚目）．
ＭＵＳＡＳＨＩのファンは，KAZE SLIMの10cm角，１２ｍｍ厚のツインファンです．
この100mmファンは，サイズオリジナルで，９２mmファンと互換性を持たせていました．
そこで，３刀流を思いつきました．
KAZE SLIM 100mmの上に，92mmのケースファンを載せてみます．
とりあえず，1台用意して，ツインファンの隙間に設置してみました．
結果的には，冷却能力は変わりませんでしたが，KAZE SLIMのファンがダメになったら，完全に2段積みのツインファンで対応できそうです．
ただ，問題は，2段積みすると，4スロット分占有してしまいます．
25mm厚ファンへの交換だけなら，3スロットで済みそうですが，100mmの25mm厚ファンは存在しない模様．
２刀流がＭＵＳＡＳＨＩ（武蔵）でしたので，３刀流の名前を付けました．
名付けて，ＺＯＲＯ（ロロノア・ゾロ）です．
ＷＥＢ上では，改造品をＫＯＪＩＲＯＵとかＪＵＢＥＩとか呼んでいる方もおられましたが，３刀流といえば，ＺＯＲＯで決まりです．
時間があるときに，ＣＦＸに挑戦します．
ある意味，ＣＦＸのために，ＨＤ５８７０を購入したようなものです．
ズーと，”ＡＴＩ ＣＦＸ”のマークインプリメンテーションをもらっていながら，試してないのも気が引けていました．
ただ，”CFXして，何をする？”と聞かれると，答えられません．
－－－－－－ CFXへの道 ［２０１２．６．９ 追記］ －－－－－－－－－－－－－
日記に３回に分けて記載した文章を，ここにまとめました．
①設定＆ＦＦ１４ベンチ
使用するVGAは，この2枚です．
一旦，ドライバー類は削除し，VGAをCFX化してから，再度ドライバーのインストールが良さそうなのですが， 既に両VGAカードとも認識済みなので，CCCはそのままで，CFX化しました．
マスター（プライマリー）側：MUSASHI換装のHD5870（OC) 3連のZORO化していましたが，CFXできなので，2連に戻しています．
スレーブ(リンク)側：VAPOR-X搭載のHD5870(OC)
上記構成で，マザーボードに挿し，CFケーブルと補助電源（それぞれに6ピン×２）を接続．
VGAクーラーファンは，リファレンスの外部排気タイプではなく，内部排熱となります．
電源ON．
Windows7が立ち上がり，何らかのドライバーが組み込まれ様子で，いきなりポップアップが．
⇒１２０Hzをサポートしていません，と．
仕方ないので，1行飛びの見難い画面で，６０Hz（６０Hzまでしか出てこない）に設定し直し，表示はOK．
CCCを立ち上げてみるが，CFXの設定項目が無い・・・
しかし，2枚のVGAカードは認識している模様．
一旦，再起動．
CCCを立ち上げると，今度はCFXに画面が現れ，CFXを有効化．
一瞬，ブラックアウトするが，無事，有効化成功．
再度確認すると，１２０Hｚの設定も可能．不思議？
ここで，消費電力を確認すると，1枚の時の８３Wが９４Wにしか，上がっていない．
HD5870(OC)を1枚追加しても，１１Wしか増えない．
不思議だ？と思い，CCC画面でリンクVGAを見てみると，アクティビティ：０，VGAクロック：０MHｚ，メモリクロック：０MHｚ．
なんと，動いていないではないですか．
もちろん，メイン側は，アクティビティ：０ですが，，VGAクロック：１５７MHｚ，メモリクロック：３００MHｚと普通のアイドル状態．
ここで，CFXを無効に設定してみると，消費電力は，９４Wが１４６Wへと急に増加．
なるほど，こういう仕掛けだったと理解．でも，アイドルは３０Wくらいなのに，なぜ５０Wも増加するのかも，不思議です．
CFXって，やっぱり凄い仕組みで動いている様です．
では，早速，FF１４（High)のベンチマークです．先に，フルスクリーン化処理＆リネーム処理します．
結果は５０８２が，７０４６へと，３９％アップです．また，９０～１５０ｆｐｓ出ていますので，画面を見ていても，更に綺麗になりました．

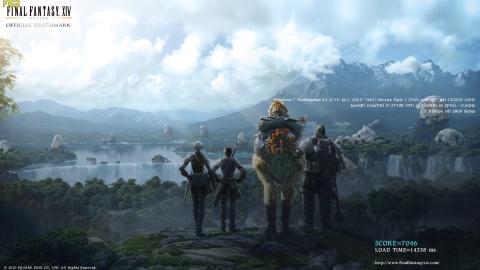

FF14(high)_CFX
PSO2もフルスクリーン化でＣＦＸは有効になりますが，スコアアップはありませんでした．消費電力も上がらないので，リンクＧＰＵ側が動作しない用です．負荷が軽いのかもしれません．
ＮＦＳＴＲは，フルスクリーンにすることで，ＣＦＸが有効になり，９０～１４０ｆｐｓくらい出ます．
あと，問題は，熱です．
FF14時の消費電力は３３０W前後．ビックリするほど高い数字ではありませんが，熱が出ます．
吸気ファン５台，排気ファン３台，CPUは水冷排気ですが，それでもHD5870のCFXは熱いです．
静音化したこともあり，ファンノイズはそれほど気にならないのですが，この熱さは，常用したいと思えるレベルではありません．
②定番３Dベンチ
ＶＧＡは，ＨＤ５８７０ＯＣ＋ＨＤ５８７０ＯＣのＣＦＸになります．
ＣＣＣは，１２．４．
ベンチマークは，３ＤＭａｒｋ Ｖａｎｔａｇｅと３ＤＭａｒｋ１１です．
3DMarkV(CFX)

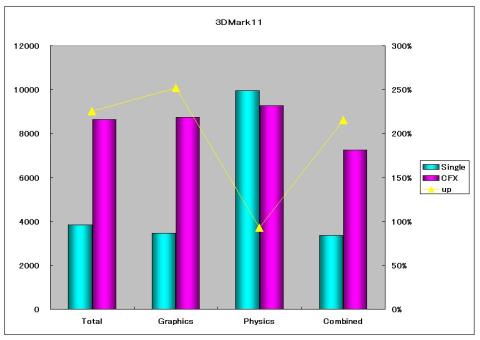

3DMark11(CFX)
定番ベンチマークでは，ＣＦＸの効果が怖いくらいしっかり出ています．
でも，ベンチ番長では，意味がないので，余計に悲しくなりました．．．
③CPUとGPUをOCして，FF14のベンチ
CPUは，ｉ７－３７７０Ｋで，１０３×４５の４．６３ＧＨｚ．
プライマリーＧＰＵはＨＤ５８７０で，９００ＭＨｚです．
ＯＣ前が７０００ちょっとでしたので，１０％くらいスコアアップの７６９７となりました．
たぶん，これが限界です．
消費電力も４５０Ｗ程度(ＯＣ前でも３４０Ｗ程度）で，とても電力事情が厳しい夏にやることではありません．
ファン排気温度も，かなり暖かいです．
これで，”CFXへの道”は終了することとします．
-
