CrossFireにも対応した上級モデルになります(；=ﾟωﾟ)=３３３
【メーカー/型番】MSI / K9A2 CF-F(MS-7388)
【チップセット】AMD 790X / SB600
【Socket/Slot】SocketAM2+
【対応CPU】～PhenomⅡX6-1055T（～95Wまで）
【メモリスロット】DDR2×4
【拡張スロット】PCI-E(×16)×2、PCI-E(×1)×1、PCI×2
【主なオンボードデバイス】S-ATA×4、e-SATA×1、GigabitLAN、8chサウンド
【フォームファクタ】ATX
【リリース時期】2007年11月
【発売時の記事】
http://ascii.jp/elem/000/000/085/85237/
このマザーはAMD790X（VGA機能非搭載）を搭載し、RADEONの2枚挿しのCrossFire（以下CF）に対応しています。上位の790FXはCF時16+16レーンで動作しますが、790Xは8+8レーンで動作します。
拡張性もATXモデルなので、そこそこ高いです。
また、BIOSのアップデートでAM3のCPUにも対応し、6コアのPhenomⅡX6にも対応します(；=ﾟωﾟ)=３３３
ちなみにMSIのCPU対応表示を見てみると・・・・
http://www.msi.com/product/mb/K9A2-CF.html#?div=CPUSupport
右上のところに、赤字の英文でシリアルナンバー601-7388-010で始まる場合は、CPUは95Wに制限されますって書いています・・・ 確認すると、ズバリ該当していましたorz よって95Wまで対応です(^^;
このマザーはジャンク屋で500円で購入しました。
動かそうとすると動作しません・・・・
ボードを良く見るとCPUの電源生成用のFETが焼損していましたorz
ひょっとすると、125Wや140WクラスのCPUを動作させて、過負荷による焼損かも知れません。
（箱や取説には詳細な対応CPUや95Wの制限が書いてないですし・・・）
とりあえず、壊れたFETの型番を調べて、データシートと睨めっこ。
偶然、部品取りマザーに同じFETが使われていたので交換してみた。
（交換前の写真撮り忘れたorz）
FETを交換したところ
通常、FETの故障モードはショートである為、テスターでチェックして抵抗値とダイオードVｆレベルは問題ないレベルであることを確認。もちろん、他の部分が故障して、FETが2次故障とも考えられるのでこれで完治したかどうか不明です(^^; 最悪、もう一回焼損したり、豪快に炎上する可能性もありますｶﾞｸｶﾞｸ(((( ；ﾟДﾟ))))ﾌﾞﾙﾌﾞﾙ
とりあえず、壊れても良いような最低限の生け贄パーツ（Sempron3200+、DDR2-512MB、RADEON X300、安物の電源）を接続(｀･ω･´) ｼｬｷｰﾝ
緊張＆緊迫の電源初投入(^^;
恐る恐る、ドライバの先でPWR_ONをチョン！とショート・・・
パポツ！
とりあえず、無事に起動・・・
ハードウェアモニターで各電圧が正常に供給されていることを確認。
問題無さそうだﾜｰｲヽ(ﾟ∀ﾟ)メ(ﾟ∀ﾟ)メ(ﾟ∀ﾟ)ノﾜｰｲ

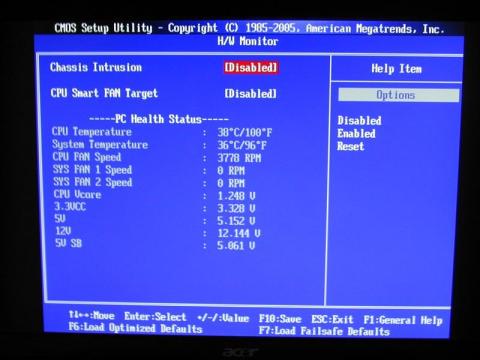

ハードウェアモニター画面
今のところ不具合なく動作しています。
500円でX6のCPUとCrossFire対応のマザーが手に入りました♪
これだから、ジャンクは止められないんですね(^^;
（泣きを見ることも多いですがorz）
注意：電源関係の修理は発火の危険性が高いので、決して真似をしないでくださいm(_ _)m
-
購入金額
500円
-
購入日
2010年頃
-
購入場所
日本橋のジャンク屋のどれか・・・忘れた・・・
リーダーさん
2011/07/30
Cooooool！！
ガトーさん
2011/07/30
つか、そのトランジスタが壊れてるってどうしてわかるんだろう・。・
なんかもう、色々と笑うしか無いですねｗｗｗｗｗｗ
Cooooooooooool！！！
ふっけんさん
2011/07/30
修理か部品取りをしないと勿体無いですしｗ
ガトーさん
DC/DCコンバータ搭載のマイコンボードと思えばｗ
FETの場合短絡故障なので、テスターのダイオードや抵抗測定モードでドレイン-ソース間を計ってやれば、低い値0.1～数十Ωを示すのですぐにわかります。
ネイエフさん
2011/07/31
ふっけんさん
2011/07/31
ありがとうございます！
マザーボードの場合、電解コンデンサや（LGAソケットを除く）コネクタレベルの修理はよくするのですが、今回みたいに電源の修理はほとんどしたことが無いので、私としてもうれしかったです（ﾟ∀ﾟ）
