DUAL GRAPHICSの実力やいかに?!

はじめに、GIGABYTE様・AMD様・ZIGSOW様 今回レビューの機会を頂きありがとうございます。

マザーボードの「GA-A75M-UD2H」レビューですが、
板祭vol.1の主題である、「AMD RADEON DUAL GRAPHICS」をメインにレビューさせて頂きます。

【マザーボード パッケージ・基本仕様】

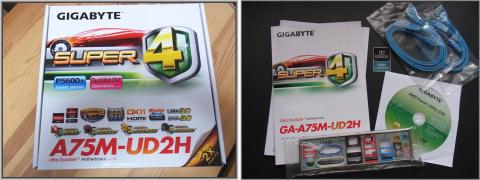

グラフィックボードとは異なり、ポップな感じのパッケージとなっています。
付属品は、
 ・マニュアル
 ・バックパネル
 ・ドライバ、ソフトウェアDVD-ROM
 ・SATAケーブル4本(L字コネクタ×2本、ストレートコネクタ×2本)
 ・DOLBY HOME THEATERシール
ドルビーのシールは初めて見ました。「AMD VISION」のシールが欲しかったですw
パッケージ と 付属品
パッケージ と 付属品

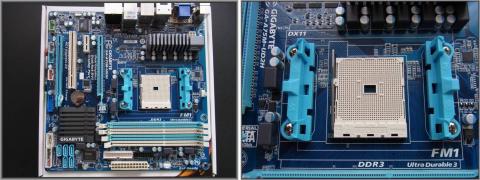

マザーボード全体は青・水色・白でまとめられています。涼しげな感じです。
CPUソケットは「ソケットFM1」という新規格のものです。
CPUクーラーは従来のAM3+対応のものと互換性があるとのことです。
幅の広いCPUクーラーを使用するとメモリスロットと干渉する可能性があります。
左:マザーボード全体 右:CPUソケット周辺
左:マザーボード全体 右:CPUソケット周辺


「GIGABYTE」と書かれたヒートシンクの下がA75チップセットです。
その下にSATA3.0ポートが5つ設置されています。
見にくいですが、「SATA3_2」・「SATA3_4」という文字が盤面に書かれています。
SATAだけではなく、全てのポートにポート名が記載されています。
ケーブル類を接続する際は大変助かりました。

バックパネルには、オーディオ端子を除て11種類15ポートが準備されています。
1.USB1.1/2.0 ×4
2.PS/2キーボード・マウスポート ×1
3.D-Sub ×1
4.DVI-D ×1
5.光学S/PDIFアウト ×1
6.HDMI ×1
7.DisplayPort ×1
8.IEEE1394a ×1
9.eSATA ×1
10.LAN ×1
11.USB3.0/2.0 ×2
映像出力に関しては、一般的に使われているポートが全て使用可能。
同社のGA-A75-D3H(ATX)よりも充実している点でもあります。
左:チップセット周辺 右:バックパネル
左:チップセット周辺 右:バックパネル


対応APU:AMD A シリーズ
チップセット:AMD A75 チップセット
対応メモリ:DDR3 1866/1600/1333/1066 MHz
拡張スロット
 ・PCI Express x16 スロット(x16動作)
 ・PCI Express x16 スロット(x4動作)
 ・PCI Express x1
 ・PCI スロット
 ※スロット数は各1スロットずつ。
サイズ:24.4cm x 24.4cm(Micro ATX フォームファクター)

MicroATXのサイズに今後数年間必要と思われる機能が満載です。
IDE及びFDDは省略されていますが、我が家ではそれほど影響なしです。
2スロット占有のグラフィックボードを搭載するとPCI Express x1は物理的に搭載できません。

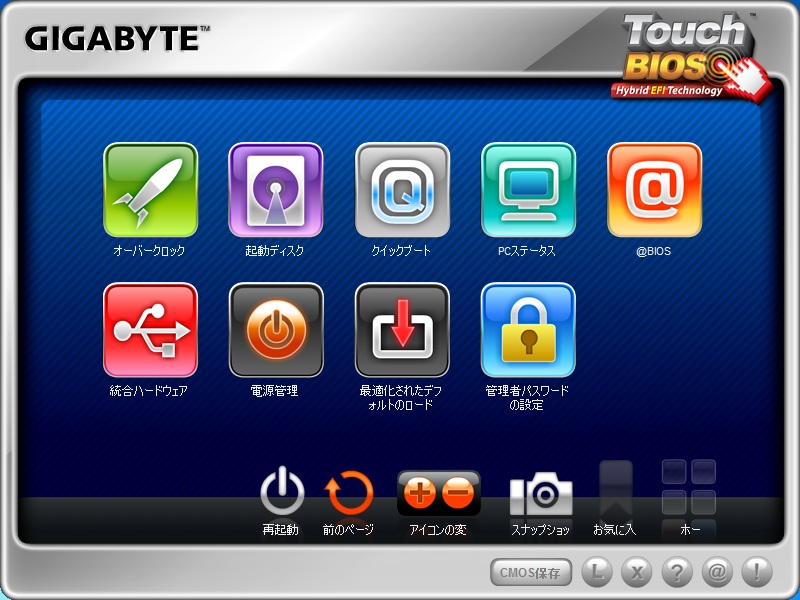

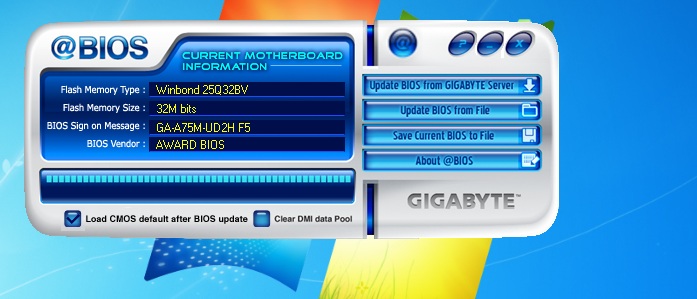

GIGABYTE社のこだわりが詰まったマザーボード。
AMD Aシリーズで自作する時に選択しても間違いはないと思われます。

【メーカーサイト:商品詳細】


【「AMD RADEON DUAL GRAPHICS」導入】
マザーボードマニュアルの19ページに記載がありますが。
私の環境ではマニュアル通りの操作ではダメでした。

1.グラフィックボードを取り付け
2.オンボードのポートにモニターケーブルを接続
  ※マニュアルではグラフィックボードにモニターケーブル接続って書いてある。
3.パソコン起動 => スプラッシュ画面で「DELETE」押下 => BIOS設定画面表示
4.BIOS-MB IntelligentTweaker(M.I.T)を選択
5.MB IntelligentTweaker(M.I.T) => IGX Configurationを選択
6.IGX Configuration => UMAFrameBufferSizeを「512MB」または「1024MB」に設定
7.BIOSメニューに戻り、AdvancedBIOSFeaturesを選択
8.AdvancedBIOSFeatures => InitDisplayFirstを「Onboard」に設定
9.BIOS設定を保存して、Windows起動
10.起動後、「AMD VISIONEngineControlCenter」を起動
11.「AMD VISIONEngineControlCenter」=>「パフォーマンス」=>「AMDCrossFire」を選択
12.「CrossFireを有効にする」にチェック
13.とりあえず再起動www
以上のような手順で設定を行いまいた。

私の環境では2.でグラフィックボードにモニターケーブルを接続すると
BIOSメニューに「IGX Configuration」が表示されませんでした。
ドライバのインストール順などが関係しているのかもしれませんが
原因・対処方法は不明なままです。

設定後はオンボードにモニターケーブルを接続しないと「DUAL GRAPHICS」が有効になりません。
グラフィックボードにモニターケーブルを接続すると「DUAL GRAPHICS」が無効になっているようです。

これも私の環境での問題ですが、
「DUAL GRAPHICS」設定後、DVIにモニターケーブルを接続しても画面表示されませんでした。
今のところD-Subに接続して使用しています。
忘れ掛けていた「D-Subポート」が用意されていて良かったですww


【「AMD RADEON DUAL GRAPHICS」性能評価】
APU・GPU・板の三位一体となって初めて使用可能な
「AMD RADEON DUAL GRAPHICS」について色々なベンチマークで計測を行ってみます。
HD6670(単体グラフィック)との性能比較を行ってみたいと思います。

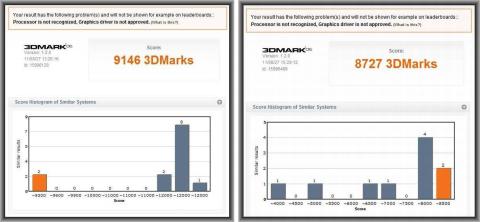

1.3DMARK06
       左:HD6670(9146) 右:DUAL GRAPHICS(8727)
左:HD6670(9146) 右:DUAL GRAPHICS(8727)


2.FF14

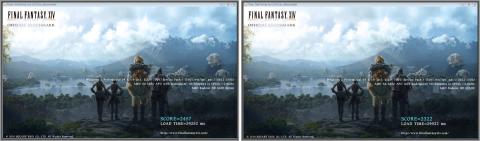

       左:HD6670(2457) 右:DUAL GRAPHICS(2322)
左:HD6670(2457) 右:DUAL GRAPHICS(2322)

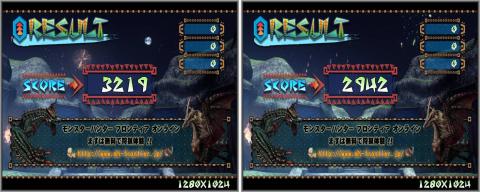

3.MHF
       左:HD6670(3219) 右:DUAL GRAPHICS(2942)
左:HD6670(3219) 右:DUAL GRAPHICS(2942)


4.3DMARK11
       左:HD6670(1551) 右:DUAL GRAPHICS(1991)
左:HD6670(1551) 右:DUAL GRAPHICS(1991)

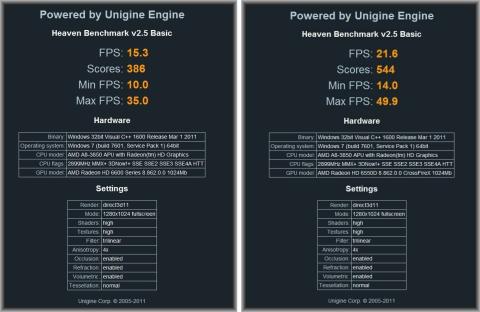

5.HeavenBench
       左:HD6670(386) 右:DUAL GRAPHICS(544)
左:HD6670(386) 右:DUAL GRAPHICS(544)


1~3はDirectX9、4・5はDirectX11に対応したソフトになります。
1~3については、HD6670単体の方が良いスコアとなっています。
4・5については、「AMD RADEON DUAL GRAPHICS」の方が好成績です。
「AMD RADEON DUAL GRAPHICS」の動作の仕方がソフトに依存する部分が多いようです。

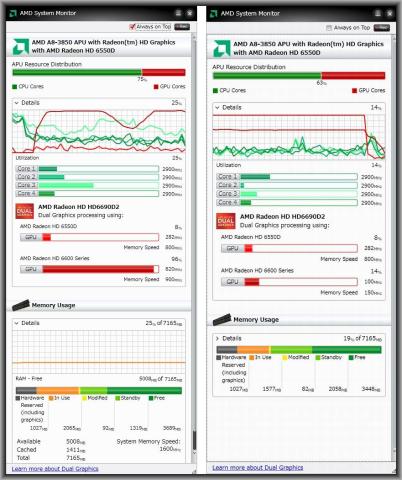

下の画像は、FF14ベンチと3DMark11を実行している時のGPU使用状況です。
グラフの2本の赤いラインがそれぞれのGPUの使用率を指します。
AMDSystemMoniterを使用してます。
左:FF14ベンチ中 右:3DMark11ベンチ直後
左:FF14ベンチ中 右:3DMark11ベンチ直後


FF14ベンチでは、内蔵と単体GPUを切り換えて使用しているようです。
高負荷時は単体GPUのみフル稼働させています。
クルマで例えるとシーケンシャルツインターボみたいな感じ?!

3DMark11では、「内蔵のみ」または「内蔵+単体」と負荷に応じて
使用するGPUの数を増減させているようです。
いい例が見付かりませんが、1機から2機に切り替わるツインターボといった所でしょうかwww

日本では、まだまだDirectX9を使用したソフトが多いようです。
今後、DirectX11に対応したソフトまたはAMDドライバアップデート次第では、
「AMD RADEON DUAL GRAPHICS」はどんどん成熟する可能性を秘めてます!

私のようにグラフィック負荷の高い作業をあまり行わない人には、
「AMD RADEON DUAL GRAPHICS」がいまの所もっともベターな選択肢となりました。

ということで、我が家のPCはしばらく「AMD RADEON DUAL GRAPHICS」の虜となりますww


【参考までに】

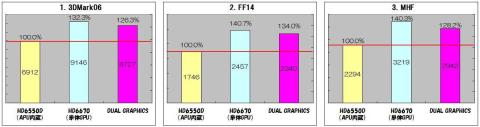

APU・グラフィックボードそれぞれでのベンチマーク結果をグラフにしました。
グラフ その1
グラフ その1

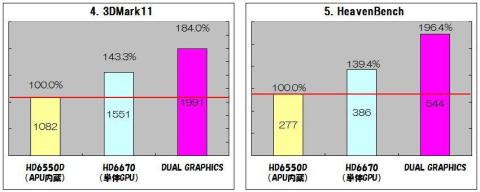

グラフ その2
グラフ その2
