このたび、レビュー機材を提供して頂きました、
日本ギガバイト株式会社様、ＣＦＤ販売株式会社様。
そして、企画していただきました
ｚｉｇｓｏｗ様
大変ありがとうございます。
精一杯レビューさせていただきます。
○レビュー前の感想。
過去にＡＭＤ製ＣＰＵを使ったシステムを何回か使っていましたが、ここ１０年は使っていませんでした。
理由は当時遊んでいたゲームでＡＭＤ製ＣＰＵを使ったシステムでは動作はするものの非常に不快なバグが存在していたためでした。
ゲーム運営メーカの検証不足で、ＡＭＤには罪は無いのですが結局、遊んでいる間中ずっとバグが残っていたため避けていました。
しかし、リアル仕事や家庭環境の変化で、そのゲームも卒業し、ＦＦ１４をはじめましたがそれほど廃人プレイもしなくなったため、それほど高性能なＰＣじゃなくても良いと思い始め、昨今の節電ブームもあり内蔵グラフィック機能が大幅に性能アップし、さらに指定グラフィックカードを使うと内蔵グラフィックを無駄にする事無く性能アップできる本システムに興味が出たのでした。
○GIGABYTE GA-A75-D3Hの仕様。
基盤規格：ATX
APU:FM1ソケット搭載 AMD Aシリーズプロセッサ対応
チップセット：AMD A75
メモリ：1.5V DDR3 DIMMソケット ×4本（最大３２ＧＢ)、デュアルチャンネルメモリアーキテクチャ、DDR3
1866/1600/1333/1066MHzメモリモジュールサポート（1866MHzメモリは2枚までサポート）
オンボードグラフィックス：出力ポート：D-Sub,DVI-D,HDMI（デュアルモニター対応、但しDVI-DとHDMIの同時使用は不可）
オーディオ：Realtek ALC889コーデック、HDオーディオ、2/4/5.1/7.1チャンネル、DolbyHomeThaterサポート、S/PDIF
拡張スロット：PCI Express x16 1本、PCI Express x4 1本（形状はPCI Express x16）、PCI Express x1 ２本、PCI 3本
マルチグラフィックステクノロジー：ＡＭＤデュアルグラフィックス技術のサポート
ストレージインターフェイス：SATA 6GB/s ×５、eSATA 6GB/s ×１、RAID0,1,10,JBODサポート
USB：USB2.0/1.1ポート背面パネル×２ポート、内部ヘッダー 8ポート
USB3.0/2.0ポート 背面パネル×４、内部ヘッダー 2ポート（背面パネルの2ポートはEtron EJ168より）
内部コネクタ：24PinATX電源、8pinATX12V電源、SATA 6GB/s×５、APUファンヘッダ、システムファンヘッダ×２、電源ファンヘッダ、前面パネルオーディオヘッダ、S/PDIFアウトヘッダ、USB2.0/1.1ヘッダ×４、USB3.0/2.0ヘッダ、シリアルポートヘッダ、ＴＰＭモジュールヘッダ
背面パネルコネクタ：PS/2、D-sub、DVI-D、HDMI、光学S/PDIF、USB2.0/1.1ポート×２、USB3.0/2.0ポート×４、eSATA 6GB/sポート、RJ-45ポート、オーディオジャック×６
IOコントローラ：iTE IT8720
一般的なATXマザーボードの構成ですが、USB3.0対応ポートとSATA 6GB/sポートが豊富にあるのが良いですね。
○レビュー用ＰＣ構成。
今回送付されたパーツ。
APU:AMD A8-3850
マザーボード:GIGABYTE GA-A75-D3H(ATX)
グラフィックカード：GIGABYTE GV-R6670OC-1GI
用意したパーツ。
CPUクーラー：CoolerMaster 風神鍛
ケース：Antec P180
光学ドライブ：Sony Optiarc AD-7200S
SSD:crucial REALssd C300 128GB
メモリ：CORSAIR CMX6GX3M3A2000C9(3本組のうち2本使用)及びCORSAIR CMZ8GX3M2A1600C9
電源:Antec NeoPower 650
○組み立て
早速各パーツを組み立てていきます。
最初はAPU単独での確認をするために、グラフィックカードは組み込んでません。
マザーボード上にはＡＰＵとクーラーそしてメモリの搭載と各種配線だけなので非常にスッキリです。
ＡＰＵが久々のPINタイプで載せる時に少し緊張しましたがAPUの角の1pinとソケットの1pinを表す三角形を目印に向きを確認し静かに置き、設置完了。
用意したＣＰＵクーラーが専用バックプレート固定式だったので、標準搭載の水色のクーラー固定部とバックプレートを取り外し置き換え、設置しました。
その他は一般的なＰＣと同じなのでさくさく設置＆配線。
キーボードとマウスはＵＳＢ接続のものを用意していたので、特に何も確認せずにPS/2ポート下のポートに接続。
これで完成と。もう一度各部配線状態を確認してから電源ボタンをポチッと。
BIOS画面をだそうと適当にF1やDEL等のボタンを連打してましたが...
前環境で使用していたWinows7が立ち上がってしまいました...
INTEL CPU+nVIDIAな環境のものだったので何事もなくデスクトップが出て音まで鳴ったのが驚きでした。
しかし、キーボードとマウスは無反応...この時、はっと気がついてマニュアルを読むと接続したのはUSB3.0のポートで、USB2.0のポートに接続し直す事で無事動作しました。
再起動させBIOSを起動させ各設定を確認。SATAモードをAHCIにしたくらいでほぼ規定値です。
メモリ動作もAUTOで1333MHz設定だったので今回は変更なし。
設定を保存し再起動。
Winows7Proをクリーンインストールで入れ直しました。
インストール時のWindowsエクスペリエンス インデックスはプロセッサで７．３、グラフィックが最も低くて５．９。しかしゲーム用グラフィックは６．６と高得点を得てます。
今回のレビューではあまり重要ではないのですが一応ナノ・ピコちゃんの出番を。
○早速ベンチマーク。
APUはシステムのメモリーをグラフィックでも使用するので、メモリーの動作スピードが性能に影響すると考え、XMPながら2000MHz動作のメモリーを使用し1333,1600,1866MHzの３通りで比較しようと思ったのですが1866MHzでは電圧を1.65Vまで上げ、CL値も大あまの設定にしてもOSが起動しなかったため1333と1600MHzの2通りで測定しました。
※1333MHz時
システムの状態をHWiNFO64で確認。

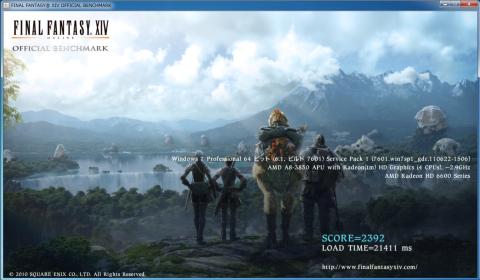

FF14ベンチ LOW
FF14ベンチ HIGH
3DMARK11
FF14動作状況。
画面解像度等（1366×768)すべて初期値で遊んでみましたが、さすがにつらいですね。
移動していても画面がカクカクし全ての動作がワンテンポ遅れで非常にストレスがたまる状態でした。
※1600MHz時
システムの状態をHWiNFO64で確認。
FF14ベンチ LOW
FF14ベンチ HIGH
3DMARK11
FF14動作状況
ベンチマークでは1割ほどスコアが上がってますが大きな変化はありませんが幾分動作が軽くなりました。
装備変更やメニュー内でのカーソル動作などでのストレスが減りましたが、まだちょっと遊び続けるのはつらい状況です。
○ＡＰＵ単独動作まとめ
WEB巡回やZigsow活動では全く不自由なことはありませんでした。
グラフィック関連でもＦＦ１４が動作が重いとはいえ何事もなく動作してしまうのが驚きです。
最新世代の3D対応ゲームではさすがにつらい感じですが、前世代のものなら設定を落とせば遊べそうです。
これは凄い性能と言えます。
○GV-R6670OC-1GI登場。
次はRadeon6670搭載でOC仕様のGV-R6670OC-1GIを搭載しての動作のレビューです。
簡単にGV-R6670OC-1GIを紹介します。
Radeon6670搭載なのですがよっぽど詳しい人でない限りピンとは来ないでしょう。
私も漠然と低価格帯の製品というイメージでした。
しかしちょっと調べたところ意外な事実がわかりました。
実は補助電源無しのグラフィックカードとしては最上位の製品なのです。
省電力を意識しながらもゲームでの性能を求めるにはうってつけの製品です。
標準仕様でのメモリーはGDDR5のようですがこの製品ではDDR3を使用しているため多少性能は落ちているでしょう。
しかしコア動作クロックが標準仕様800MHzのところ820MHzと20MHzですがOCされているためメモリーでの性能低下をある程度補っているでしょう。
また標準仕様ではロープロフィールデザインですが標準タイプのカード高となっていますが、その分冷却装置が大型化されていて夏場の暑い時期でも不安無く動作できるでしょう。
○GV-R6670OC-1GI単独動作時のベンチマーク
システムの状態をHWiNFO64で確認。
FF14ベンチ LOW
FF14ベンチ HIGH
3DMARK11
FF14動作状況
APU単独でメモリー1600MHz時の各ベンチマークより３０％程の向上がでてます。
体感でも明らかに軽くなってきました。標準設定の1366×768の解像度であれば軽い戦闘もできます。
私の環境の1920×1200の解像度でもチャットやクラフト系の作業なら問題無く出来ます。
○今回のレビューの目玉 AMD Dual Graphics Technology
AMD Dual Graphics Technologyって何かと言うと。
簡単に言えばAPU内蔵のグラフィック機能とグラフィックカードに搭載のGPUを使ってのCrossFire動作が出来るのである。
構成条件に制限があるもののグラフィックカードを増設してしまうと停止させなければならなかった内蔵グラフィック機能を有効利用でき、性能も引き上げる事も出来るすばらしい技術です。
条件としてはグラフィックカードとして
・Radeon HD 6670
・Radeon HD 6570
・Radeon HD 6450
の3種類としか組み合わせられません。
今回は最上位のRadeon HD 6670との組み合わせです。
○AMD Dual Graphics Technologyを有効にする。
普通にRadeon HD 6670搭載グラフィックカードを取り付けただけではAMD Dual Graphics Technologyを使用することは出来ません。ちょっとした設定を行うことが必要です。
では、その手順です。
１．対応グラフィックカードを取り付けます。
２．モニターケーブルをグラフィックカード上のコネクタに接続します。
３．再起動させBIOSを起動します。
４．上から3つ目Advanced BIOS Featuresを選択
５．一番上のIGX Configurationを選択。
６．一番上のUMA Frame Buffer Sizeを512MBか1024MBに設定（初期値：AUTO，今回は1024MBに設定の写真）
７．次に一番下のInit Display Firstを選択（初期値：PEG)
８．初期値PEGからOnboardに変更。
↓
↓
９．設定を保存して電源をOFFにします。
１０．モニターケーブルをグラフィックカードからはずし、マザーボードのコネクタに接続します。
１１．電源を入れＯＳを起動させます。
１２．AMD VISION Engine Control CenterセットアップアシスタントのWindowがポップアップしますので、「移動するｌをクリックします。
１３．AMD VISION Engine Control CenterのWindowが開きAMD CrossFireの項目が表示されているので、Window中央の「CrossFire TMを有効にする」のチェックがついてるのを確認します。
以上で設定終了です。
○Dual Graphics時のベンチマーク。
システムの状態をHWiNFO64で確認。
FF14ベンチ LOW
FF14ベンチ HIGH
3DMARK11
FF14動作状況
FF14ベンチマークはCrossFireやSLIにしてもスコアが伸びないらしいので変化は無いですが3DMARK11ではRadeon HD 6670単体時からは３０％、APU単独時からでは約2倍ものスコアが伸びています。ここまで来ると街中でもほとんどストレスを感じません。ソロプレイのリーブ消化も可能なくらいでカジュアルプレイなら快適にできます。
○Dual Graphics時のメモリースピード及びメモリサイズの変更。
ＡＰＵ単体時はメモリースピードの高速化によりベンチスコアの向上が見られたので設定を変更し比較してみました。
上のDual Graphics時のベンチマークはメモリークロックが1600MHz、UMA Frame size 512MB時の測定データです。
まず、UMA Frame sizeを1024MBに変更してみました。
しかし3DMARK11、FF14ベンチともに誤差程度で変化がありませんでした...
次にメモリークロックを1333MHzに落としてみました。
結果は
3DMARK11
なんと、クロックを落とした方が１００ほどスコアが上がるのです...
測定誤差かと思い何度も測定したのですが1333MHz、1600MHz時両方ともほぼ同じスコアでしたので誤差でもないようです。
メモリのCL値の設定は1600MHzも1333MHzも同じ設定なのにこの結果には納得がいかないのですが結果は変わりません...
さらに1066MHzまで下げてみましたが1333MHz時とほぼ同じ結果でしたので1066,1333MHz辺りが最適な値なのかも知れません。
○まとめぽっいもの
APU A8-3850とA75チップセットでのシステムは演算処理能力、グラフィック能力共に高レベルで普段使いのPCとしては十分すぎる性能があることが実感できました。さらにRadeon HD 6670と組み合わせたDual Graphics時にはとても省電力なシステムとは思えないほどの能力を発揮しFF14の様な重いゲームでも難なく動いてしまい、コスト的にも電力的にもとてもバランスの良いシステムです。
メモリースピードの変化による能力の変化はAPU単体時には速いメモリほど高性能と予想通りの結果になったのですが、Dual Graphics時には逆の答えとなってしまいちょっと戸惑ってしまいましたが、低価格システムと思えば納得のいくものかもしれません。スピードを追い求めるのは今後出るであろうFXシリーズにまかせ、Ａシリーズではコストパフォーマンスの高いアイテムを選んで組み合わせるのが賢い選択だと感じました。
最後にもう一度。Zigsow様、日本ギガバイト株式会社様、ＣＦＤ販売株式会社様。このようなレビューを体験させていただき
大変ありがとうございました。貴重な体験と勉強ができました。
