この度はレビュアーに選出頂き有難うございます。
GIGABYTE製ソケットFM1用M-ATXマザーボード
GA-A75M-UD2Hを試用させて頂きました。
■仕様
ボード：M-ATX
APU：FM1ソケット対応
チップセット：AMD A75
メモリ：最大32GB デュアルチャンネル対応
オンボードGPU：APU
オーディオ：Realtek ALC889HDオーディオ
LAN：Realtek RTL8111E 1000Mbit
拡張スロット：PCI Express x16 x1、PCI Express x16（x4で動作)x1
PCI Express x1 x1、PCI x1
ストレージ：SATA6G x5、eSATA6G x1
USB：USB2.0 x8、USB3.0 x4
IEEE1394：VIA VT6308
M-ATXホームファクタですのでその分拡張性は犠牲になっていますが
APUとして内蔵GPUを活かすのであれば、そこまで拡張性は必要ありません。
一見、PCI Express x16が2本ある様に見えますが、
実際には片方はx4相当でしか動作しません。
せめてx8相当で動作してくれればとも思います。
オンボードのLANとサウンドはRealtekで、所謂カニさんチップです。
流石にLANにintelチップを載せる事はしない様ですが、
出来ればLANはintelが良いなぁと。
USB2.0を8個、USB3.0を4個装備しています。
USB3.0の内の2個は専用のヘッダピンからフロントへ回せます。
前面部に高速なUSB3.0が使えるのは便利かもしれません。
5個あるSATAは全て6Gbps対応です。
RAIDも対応しているので、5台のSSDでRAID0とかRAID5とか組めます。

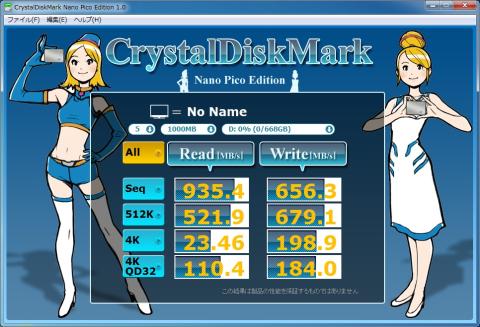

残り3ポートにVERTEX3を繋いでRAID0を構築してみましたが、
背面パネルにはありませんが、パラレルポートとシリアルポートが使用可能です。
いずれもボード上のピンヘッダから繋いで使用します。
パラレルはともかく、シリアルポートは玄箱等に接続するのに使えます。
メモリは1066MHzから1866MHzまでをサポート。
ただし1866MHzは2枚までという制限付き。
それ以前に1866MHzでは中々動いてくれません…
1600MHzですらリブートしてリセットがかかる時がある始末。
OCはかなりシビアな気がします。
ボードサイズなのですが、僅かにM-ATXのサイズより大きい様です。
同じM-ATXマザーを入れていたケースに中々収まりませんでした。
窒息気味のケースですが、今回のPC程度の熱であれば問題無いでしょう。
APUの内蔵GPUを活かして、PCI Express x16に色々挿して実験出来ます。
試しにASR-6805を挿してVERTEX3でRAID0を組んでみましたが
こちらも結果がふるわずで、2台分の速度しか出ていませんでした。
