Thinkpad T510へ入れました

安物SSDからの乗せ替えレポートです。

*機材。
必要な機材は以下の通り。
・乗せ替えるSSD、HDD
・精密ドライバー(プラスの#1)
・バックアップ用のHDD
USB接続のを使ってください。
eSATAでえらい遠回りさせられました。



*手順。
まず、ThinkVantageのRescueAndRecoveryで、Cドライブのバックアップをとります。
付属ツールなので、インストールの手間がありません。
さらにリカバリーメディアも作成してください。

次に、パソコンをシャットダウン。
ACアダプターとバッテリーを外します。

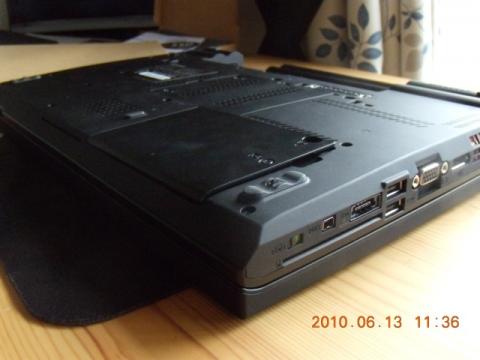

裏蓋にディスクを示すマークがついたネジ穴があります。


1本だけです。これを緩めます。このネジは完全には外れません。

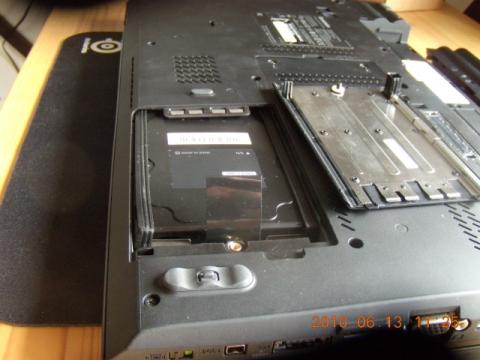

蓋が浮き上がったら、指で蓋を持ち上げて外します。
※排水用のパイプなどがあるので、少しコツがいります。

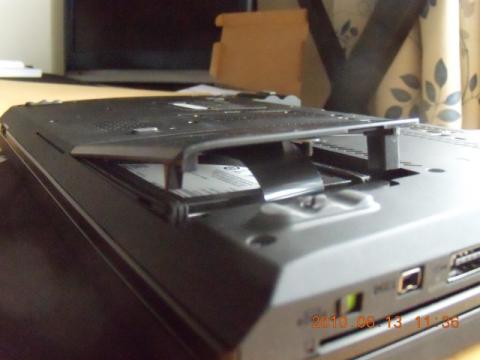

黒いベロを引いてディスクを取り出します。
水平に引いてから、ベロを持ち上げる感じです。

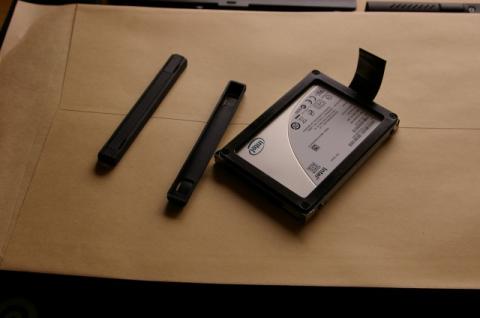

ディスクは、ベロのついたトレイとゴム部品に囲まれています。
交換のときは、まず両脇のゴム部品をはがします。


ゴム部品をはがすとネジが4本ありますので、精密ドライバーで外します。
ネジが外れるとディスクがトレイから外れます。



SSDをトレイにつけて、これまでとは逆の手順で元通りにします。
ネジをしめて、ゴム部品をつけて、ディスクを本体に収納して、蓋を閉じて、バッテリーを取り付ける。










先に作ったリカバリーメディアで、ディスク内部を工場出荷状態に復元します。
ThinkVantageToolboxで、システムの復元を行います。
あとは数十分かけてバックアップが復元されるのを待つだけです。
……と簡単に書いてますが、eSATAだとリカバリーのときに認識できなくて、USB接続のHDDでバックアップを取り直すハメになりました。
余計なことを考えずにUSB接続のHDDを使うのがいいようです。
