旧製品のワゴン投げ売りで入手したが、箱はボロボロでした（苦笑）
SATAとIDEの双方に対応するとのことで、実際コネクタが二つ基盤に付いてます。
同時利用は当たり前だけども不可。
見た感じ金属っぽいですが、中身はほぼプラです。
フレーム部までプラなので、剛性に少々難アリ。
HDDが構造材の一部を兼ねるような感じで剛性を保っている感じで、言葉は悪いのですが「安っぽさ」が中身から滲み出ている感じ。
一度組んでしまえば、結構見れるのが唯一の救いか。
中の余裕は大きめですが、冷却系が皆無な上にプラ製なので、熱の逃げ場が無いです。
WDの緑ですら結構熱くなります。
まあ、手持ちのファンを改造設置するつもりで買ってるので、いいんですけど・・・・
問題は、10mm厚のファンでも納めるにはケース底面をぶった切るほか無さそうだということ。
・・・ぶった切るという観点からすると、プラ製ってのはむしろプラスと考えられなくもないな（苦笑）
-------------------------------------------
というわけで、実際にぶった切りました。

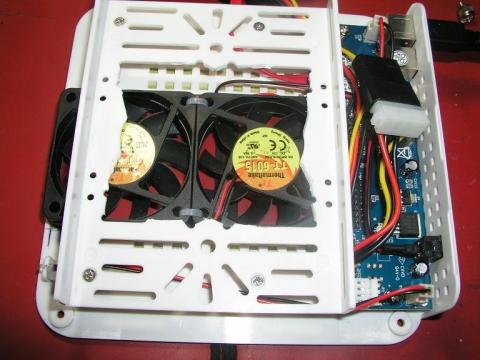

プラなので、加工は非常に簡単。接着剤も使えるので、テキトー極まるＤＩＹで6センチファンを二基設置してみました。
見えない位置なので、加工とかDIYとかいう言葉が怒り狂うであろう、超テキトー処置（笑）
強度はHDD頼りという構造は、「思い切ってぶった切っても剛性に差異がない」ということと隣り合わせですから、思いっきり開口部を大きく取っています。
使用したファンは、サーマルテイクLevel10ケースに付属していた、HDDベイ用の冷却ファン。
回転数制御出来ないので、速攻で別のファンへ入れ替えた後、お蔵入りしていたものです。
ファンの配線を途中でぶった切り、1本に纏めたあと、ジャンク基盤から外しておいたダイオード10個を直列接続し、配線途中に抵抗代わりに挟んであります。
回転数はこれで三割くらい減。騒音はほぼ皆無。
風量は元からそこそこあるので、これで十分です。
抵抗挟むと、熱源になったりして対策が面倒なんで、ツェナーダイオードが一杯ついたジャンク基盤などを見つけたら、取りあえず全部外してストックしているのですが、今回久々に役立った模様。

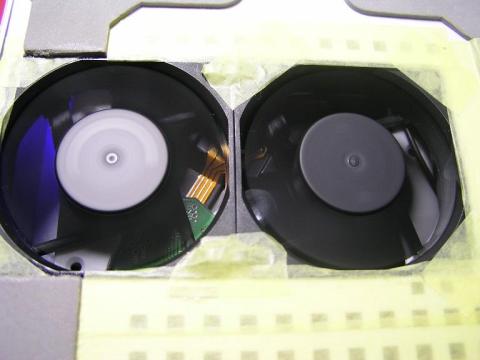

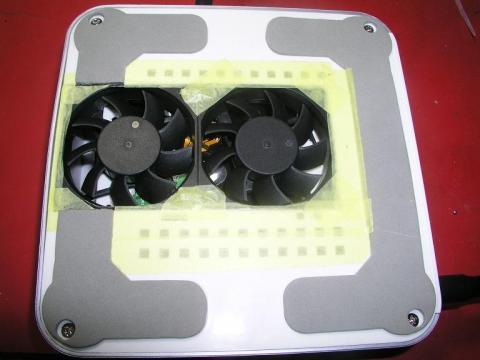

真下の状態。
見えない位置なので、とにかくテキトーです。
ファンを接着剤とホットメルトだけで固定するという、非常にお手軽な手法を用いる関係上、こちらの開口部の精度だけは、そこそこきちんと出してありますので、隙間はないです。
目張りくらいはプラシートとか使おうと思ったんですが、やはり見えない位置なので
|
| ('A`) ﾏﾝﾄﾞｸｾ
／￣ノ( ヘヘ￣￣
ってことで、テープ貼っておわり。
回転チェックもOKです。
ここが底面にくる関係から、今回は吸気としています。
背面の開口部から、そこそこの風量で排気していますので、効果はありそうです。
問題は、この吸気が真下という配置。
ゴム足がないと、まるで吸気しないことが分かったので、後日ゴム足の追加を予定。
--------------
6/13追記
・・・・で、早速ゴム足を百均で入手して装着。
NetUSB経由での速度チェックと一緒に、温度計測を実施してみた。
思ったより、かなり冷えてる。
CrystalMarkとATTOの連続取得後に取得した数値でコレなので、十分に冷えている部類。
やっつけ改造の割には、結構使えるようになったと言っていいかな、これはｗ
-
